در میان سدانهای خانگی و محبوب مونتاژ شده توسط شرکت کرمان موتور در دهه نود، نسخه دندهای جک جی ۵ به دلیل استهلاک پایینتر، هزینههای نگهداری معقولتر و شتاب اولیه بهتر نسبت به برادر اتوماتیک خود، جایگاه ویژهای در میان رانندگان ایرانی پیدا کرد. پیشرانه ۱.۵ لیتری میتسوبیشی این خودرو عملکرد روانی دارد، اما سیستم انتقال قدرت ۵ سرعته دستی آن پس از مدتی کارکرد در ترافیکهای فرسایشی کلانشهرهایی مثل تهران، اصفهان یا مشهد، چالشهای آزاردهندهای از خود نشان میدهد. علت سخت جا رفتن دنده جک J5 دستی یکی از دغدغههایی است که رانندگی با این خودروی جادار را از یک تجربه لذتبخش به یک نبرد مداوم با اهرم دنده تبدیل میکند؛ چالشی که در فصول سرد سال یا در زمان داغ شدن موتور در ترافیک، به اوج خود میرسد.
اگر پای صحبت استادکارهای قدیمی و برقکاران بااصالت بازار چراغبرق تهران یا مکانیکهای استخوانخردکرده خیابان امیرکبیر بنشینید، تجربیات باارزشی را در طبق اخلاص میگذارند. عمو حیدر، از تعمیرکاران قدیمی و باسابقه گیربکس در خیابان کارگر تهران، همیشه میگوید: «موتور جک مثل ساعت کار میکند، اما گیربکس دستیاش اهل مدارا با کلاچ نیمبند نیست. راننده فکر میکند دنده سفت شده یعنی چرخدندهها کچل کردهاند، اما خیلی وقتها عیب از پمپ کلاچ هیدرولیکی یا یک واسکازین کهنه و بیکیفیت است که غلظتش خراب شده. اگر به محض سفت شدن دنده دو و یک به دادش نرسی و با زور دست دنده را جا بزنی، برنجیها را خرد میکنی و خرجت ده برابر میشود!»
در این مقاله تخصصی، عمیق و عیبیابیمحور از مجله خودرویی جک یار قصد داریم مدار فرمان هیدرولیک کلاچ و مکانیزم داخلی تعویض دنده این خودرو را روی میز کالبدشکافی بگذاریم. میخواهیم بدون استفاده از کلمات پیچیده انگلیسی و عبارات غریب، ریشه اصلی بد جا رفتن دندهها را پیدا کنیم تا با کمترین هزینه، نرمی اولیه را به جعبهدنده خودروی خود بازگردانید.
جدول خلاصه عیبیابی سخت جا رفتن دنده جک J5 دستی
برای اینکه قبل از ورود به بحثهای تخصصی، یک دید کلی نسبت به وضعیت سیستم انتقال قدرت خودروی خود پیدا کنید، جدول زیر نشانهها، علتهای پنهان و قطعات متهم در بروز این مشکل را خلاصه کرده است:
| نشانه مشهود در خودرو | وضعیت دندهها در حالت خاموش | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| همه دندهها در زمان روشن بودن موتور سفت جا میروند | دندهها کاملاً نرم و راحت جا میروند | عدم جداسازی کامل نیروی موتور از گیربکس | پمپهای کلاچ بالا و پایین / دیسک و صفحه |
| دنده ۱ و ۲ سفت جا میروند اما بقیه دندهها خوب هستند | دندهها همچنان با گیر و پله جا میروند | ساییدگی لبهها یا افت کیفیت دنده همسرعت | مجموعه دنده برنجی (سینکرونایز) دندههای ۱ و ۲ |
| دندهها فقط صبحها و در سرمای اول صبح سفت هستند | دندهها نرمتر از زمان روشن بودن هستند | گرانروی بسیار بالا یا فاسد شدن روغن گیربکس | واسکازین نامناسب (عدم تطابق با شاخص روانکاری) |
| اهرم دنده بسیار شل و لق است و دنده جا نمیرود | تفاوتی با حالت روشن ندارد | گشاد شدن بوشهای اتصالی یا رگلاژ نبودن کابلها | سیمهای ماهک و مکانیزم اهرمبندی دنده |
| هنگام تعویض دنده صدای تراشیده شدن (آبهویج) میآید | دندهها بدون صدا جا میروند | ضعف بلبرینگ کلاچ یا ضعیف شدن خورشیدی دیسک | کیت کامل کلاچ (صفحه کلاچ فرسوده) |
علائم سخت جا رفتن دنده جک J5 دستی
سیستم انتقال قدرت دستی جک جی ۵ معمولاً قبل از بروز خرابیهای حاد و قفل شدن کامل، نشانههای زیر را از خود بروز میدهد که توجه به آنها مانع از آسیب به دندههای اصلی میشود:
- احساس پله یا دو مرحلهای جا رفتن دنده: هنگام جلو بردن اهرم دنده، حس میکنید دنده در یک نقطه گیر میکند و با فشار دوم به سختی در جای خود مینشیند.
- سفت شدن پدال کلاچ یا آزاد کردن در پایینترین نقطه: اگر برای تعویض دنده مجبورید پدال کلاچ را با نیروی زیاد و تا آخرین میلیمتر به کف موکت بچسبانید، سیستم هیدرولیک کلاچ دچار افت فشار شده است.
- صدای خراشیدگی چرخدندهها هنگام معکوس کشیدن: این صدا که در میان رانندگان به صدای آبهویج گرفتن گیربکس معروف است، بیشتر در زمان کم کردن دنده از ۳ به ۲ یا از ۲ به ۱ شنیده میشود.
- خلاص شدن خودبهخود دنده (بیرون پریدن دنده): به محض اینکه دنده دو را جا میزنید و پا را از روی کلاچ برمیدارید، با گاز دادن خودرو، اهرم دنده پرتاب شده و به حالت خلاص برمیگردد.
راهنمای کامل: مشکلات گیربکس جک J5 دستی
علتهای سخت جا رفتن دنده و بررسی قطعات
جعبهدنده ۵ سرعته دستی جک J5 از نوع سنکرونیزه است. خرابی یا عملکرد ناقص هر یک از قطعات زیر میتواند مدار انتقال قدرت را با اختلال مواجه کند.

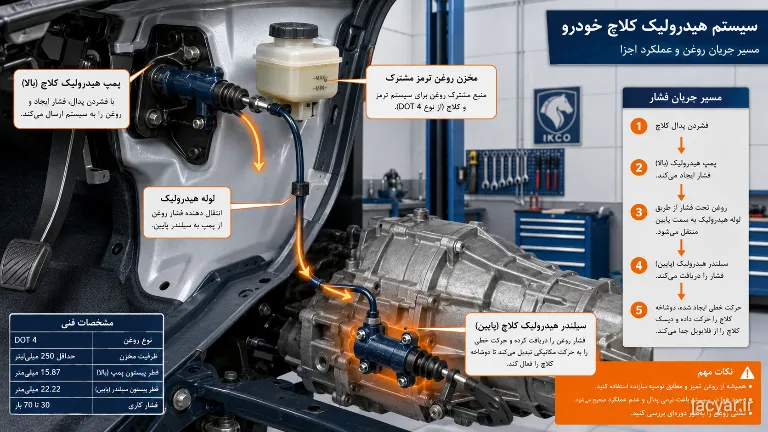

۱. پمپهای کلاچ بالا و پایین (مدار هیدرولیک)؛ فرماندهندگان نرمی دنده
برخلاف بسیاری از خودروهای قدیمی بازار ایران که از سیم کلاچ مکانیکی استفاده میکنند، جک J5 دارای سیستم کلاچ هیدرولیکی است. این سیستم شامل یک پمپ بالا (زیر پدال کلاچ) و یک پمپ پایین (روی پوسته گیربکس) است که با استفاده از روغن ترمز، نیروی پای راننده را به بلبرینگ کلاچ منتقل میکنند تا دیسک از صفحه جدا شود.
علت خرابی و عملکرد: وظیفه این پمپها قطع کامل نیروی موتور از گیربکس در زمان فشرده شدن پدال است. اگر لاستیکهای آببندی داخل پمپها فرسوده شوند، روغن ترمز پس میزند و فشار هیدرولیک افت میکند. در این حالت کلاچ به اصطلاح “کامل جدا نمیکند” و به دلیل چرخیدن شفت اصلی گیربکس، دندهها شدیداً سفت جا میروند. بررسی نشتی روغن زیر پدال یا روی گیربکس کلید حل این عیب است.

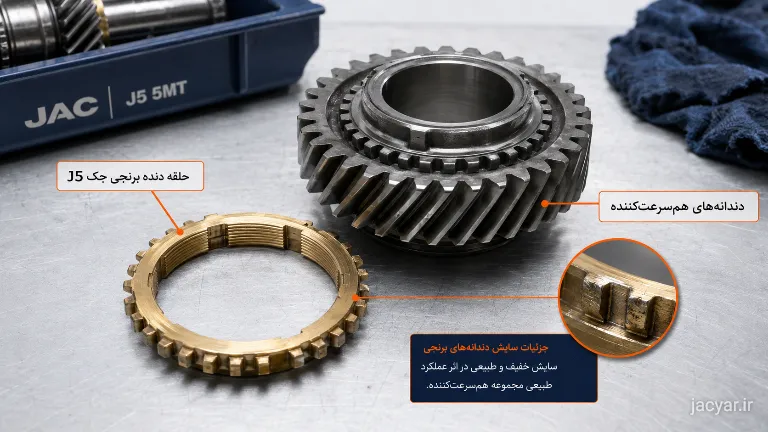

۲. دنده برنجیها (حلقههای همسرعتکننده)؛ هماهنگکنندههای مکانیکی
در داخل گیربکس جک J5، چرخدندهها همیشه با هم درگیر هستند اما روی شفتها به صورت آزاد میچرخند. وقتی دندهای را جا میزنید، یک قطعه کشویی باید به چرخدنده قفل شود. دنده برنجی یک حلقه مخروطی دندانهدار است که قبل از درگیری کامل کشویی، با ایجاد اصطکاک ملایم، سرعت چرخدنده و شفت را کاملاً برابر میکند.
علت خرابی و عملکرد: دنده برنجیها به دلیل ماهیت برنجی خود، قطعات مصرفی داخل گیربکس هستند. رانندگی تهاجمی، تعویض دندههای شتابزده و استفاده از روغن گیربکس کهنه، لبههای تیز و دندانههای ظریف دنده برنجی (به خصوص دنده یک و دو) را صدمه میزند. وقتی این اتفاق بیفتد، همسرعتسازی انجام نمیشود و دندهها با زور و صدا جا میروند.
۳. روغن گیربکس (واسکازین)؛ شریان حیاتی روانکاری
روغن گیربکس وظیفه خنککاری، کاهش اصطکاک چرخدندهها و روانکاری دنده برنجیها را بر عهده دارد. برای جک J5 دستی، استفاده از روغن با گرانروی استاندارد (معمولاً 75W-90) با سطح کیفی مناسب الزامی است.
علت خرابی و عملکرد: واسکازین به مرور زمان در اثر حرارت و کارکرد بالا، چسبندگی و خاصیت شیمیایی خود را از دست میدهد و غلیظ یا اسیدی میشود. اگر روغن گیربکس نامرغوب در خودرو بریزید، در سرمای صبحگاهی غلظت روغن اجازه نمیدهد دنده برنجیها به راحتی روی مخروط چرخدنده بلغزند؛ در نتیجه تا زمانی که ماشین کاملاً گرم نشود، دندهها بسیار سفت جا میروند.

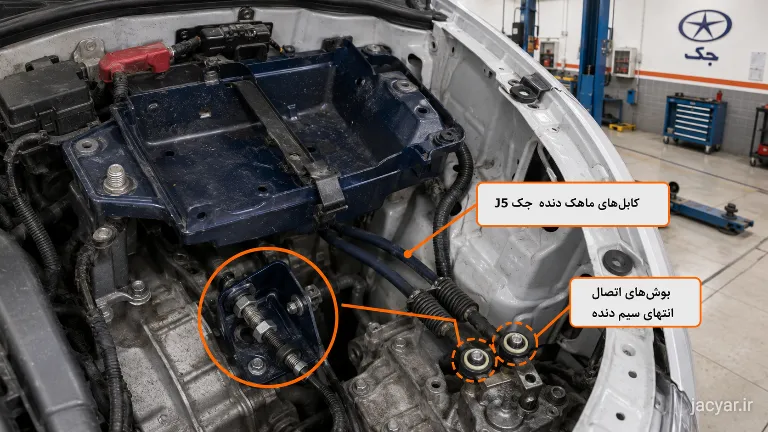

۴. کابلهای ماهک (سیمهای واسطه دنده)؛ مترجمان حرکت دست
ارتباط مکانیکی بین دسته دنده داخل اتاق خودرو و اهرمهای تعویض دنده روی گیربکس جک J5 از طریق دو رشته کابل فولادی روکشدار تأمین میشود. این کابلها حرکت دست شما را به ماهکهای داخلی منتقل میکنند.
علت خرابی و عملکرد: بوشهای پلاستیکی و لاستیکی در دو سر این کابلها به مرور زمان دچار گشادی، خشکی یا شکستگی میشوند. همچنین کابلها ممکن است بر اثر ضربه یا حرارت منبع اگزوز، از تنظیم (رگلاژ) خارج شوند. این عیب باعث میشود که حرکت دسته دنده به طور کامل به داخل گیربکس منتقل نشود و دنده در وضعیت نیمهجاخورده باقی بماند.
بیشتر بدانید: علائم خرابی دیسک و صفحه جک J5
راهنمای تست توسط مالک خودرو
اگر دندههای جک J5 شما سفت جا میروند، قبل از اینکه به تعمیرگاه بروید، میتوانید این دو آزمایش ساده را برای پیدا کردن محدوده دقیق خرابی انجام دهید:
- تست تفکیک عیب هیدرولیک از مکانیک (تست موتور خاموش): در یک محوطه امن توقف کنید و موتور خودرو را کاملاً خاموش کنید. بدون اینکه کلاچ بگیرید، اهرم دنده را در دندههای مختلف حرکت دهید (اگر نشد، کلاچ بگیرید اما در حالت خاموش). اگر در زمان خاموش بودن موتور، تمام دندهها به نرمی و مثل روز اول جا میروند اما به محض روشن کردن موتور دندهها سفت میشوند، گیربکس و دنده برنجیهای شما کاملاً سالم هستند! ایراد قطعاً در سیستم کلاچ (پمپها یا دیسک و صفحه) است که در زمان روشن بودن موتور نمیتواند ارتباط حرکتی را قطع کند. اما اگر در حالت خاموش هم دندهها سفت و گيردار هستند، ایراد از سیمهای ماهک یا روغن داخل گیربکس است.
- تست کورس و سطح روغن پمپ کلاچ: درب کاپوت را باز کنید و به مخزن کوچک روغن ترمز (که مشترک با پمپ کلاچ است) نگاه کنید. سطح روغن نباید پایینتر از خط نشانگر باشد. سپس در حالی که خودرو روشن است، پدال کلاچ را فشار دهید؛ اگر حس میکنید پدال در چند سانتیمتر ابتدایی کاملاً خالی و شل است و در انتهای کورس سفت میشود، سیستم هیدرولیک کلاچ شما هوا گرفته یا پمپ بالا خراب است.
تجربه تعمیرکاران
در میان استادکارهای باسابقه خودروهای چینی در شهرهای مختلف ایران، نکات تجربی بسیار ظریفی درباره مدار کلاچ و دندههای جک وجود دارد. آقا رضا، یکی از باتریسازها و مکانیکهای قدیمی مجتمع تعمیرگاهی خودرو در خیابان قزوین تهران، تجربه خود را اینگونه بازگو میکند:
«بیشتر رانندههای جک J5 دندهای وقتی دنده دو ماشینشان سفت میشود، سریع میروند بازار و یک کیت کلاچ گرانقیمت میخرند؛ در حالی که در ۷۰ درصد مواقع، دیسک و صفحه سالم است! پمپ کلاچ پایین این ماشین که روی پوسته گیربکس نصب شده، در ترافیکهای سنگین تهران شدیداً داغ میشود. وقتی داغ شد، لاستیکهای داخلش شل میشوند و روغن رد میکنند. من همیشه به مشتریهایم میگویم قبل از اینکه پول بیزبان را خرج دیسک و صفحه یا باز کردن گیربکس کنید، اول پمپ کلاچ بالا و پایین را چک کنید. یک نکته دیگر هم این است که به جای واسکازینهای غلیظ قدیمی، حتماً روغن استاندارد ۷۵W-۹۰ بریزید تا زمستانها دندهها مثل دمبه نرم جا بروند.»
قطعات مرتبط و آسیب ناشی از سخت جا رفتن دنده
سفت جا رفتن دنده یک مشکل مستقل نیست؛ اصرار بر رانندگی با این وضعیت و فشار آوردن به اهرم دنده، قطعات زیر را به صورت زنجیرهوار تخریب میکند:
- کنسول دسته دنده و بوشهای داخلی: فشار بیش از حد دست راننده برای جا زدن دنده سفت، باعث شکستن پایه پلاستیکی مکانیزم دسته دنده در داخل اتاق خودرو میشود.
- کشوییها و چرخدندههای اصلی: دنده برنجی ساییده شده اگر تعویض نشود، درگیری نامناسب دندهها باعث کچل شدن و کنده شدن لبه چرخدندههای اصلی گیربکس (مانند چرخدنده دنده دو) میشود که هزینه سنگینی دارد.
- کاسهنمدهای شفت: لرزشهای ریز ناشی از بد جا رفتن دندهها به مرور زمان به کاسهنمدهای خروجی پلوس آسیب زده و باعث نشتی واسکازین و خشکی گیربکس میشود.
بررسی مرتبط: بالا یا پایین گرفتن کلاچ جک J5 دستی
زمان مراجعه به تعمیرکار تخصصی
کاربر گرامی، مکانیزم داخلی گیربکس دستی و مدار هیدرولیک کلاچ جک J5 دارای واشرهای فیلرگیری، ساچمههای فنردار تعادل و قطعات ظریفی است که باز کردن آنها نیاز به تخصص و ابزار دقیق دارد. توصیه میشود جهت جلوگیری از آسیب به ایسیو، به هم خوردن تنظیم ماهکها یا نشتی شدید روغن ترمز، از دستکاری سیم دندهها و باز کردن پمپهای کلاچ در خانه خودداری کرده و در صورت مشاهده علائم زیر، فوراً به تعمیرگاههای تخصصی مکانیک و گیربکس مراجعه کنید:
- روشن شدن چراغ چک خودرو همزمان با قفل شدن اهرم دنده.
- خالی شدن ناگهانی پدال کلاچ زیر پا و عدم امکان تعویض هیچیک از دندهها.
- شنیده شدن صدای زوزه بسیار شدید و آزاردهنده از گیربکس در زمان حرکت.
- ریزش شدید روغن ترمز از زیر پدال کلاچ بر روی موکت کفپوش خودرو.
اقدام پیشنهادی در زمان سفت شدن دنده در جاده
اگر در جاده یا بزرگراه در حال رانندگی هستید و ناگهان متوجه شدید دندهها به شدت سفت شدهاند و به سختی جا میروند، این مراحل اضطراری را به ترتیب انجام دهید تا بدون آسیب به ماشین به اولین تعمیرگاه برسید:
- فلاشر خودرو را روشن کرده و سرعت را کم کنید: آرامش خود را حفظ کنید و خودرو را به باند سمت راست (کندرو) هدایت کنید.
- از روش “جفتکلاچ” استفاده کنید: اگر پمپ کلاچ ضعیف شده، برای سبک کردن دندهها، ابتدا پا را روی کلاچ بگذارید و دنده را خلاص کنید، پا را رها کنید، سپس دوباره کلاچ را تا انتها فشار داده و دنده بالاتر را جا بزنید. برای معکوس کشیدن، در فاصله خلاص بودن دنده، یک گاز هرز (کوتاه) بزنید تا دور موتور بالا برود و سپس دنده سنگینتر را جا بزنید. این کار فشار را از روی دنده برنجیها برمیدارد.
- روشن کردن خودرو در دنده دو (در صورت قطع کامل کلاچ): اگر کلاچ به طور کامل خالی کرد و در حالت روشن دنده جا نرفت، ماشین را خاموش کنید. دنده را در وضعیت دنده دو قرار دهید. پا را روی ترمز محکم نگه دارید، سوئیچ را بچرخانید و استارت بزنید. خودرو با یک تکان کوچک در دنده دو روشن شده و راه میافتد. با سرعت کم و بدون تعویض دنده مکرر خود را به نزدیکترین باتریسازی یا مکانیکی برسانید.
سوالات متداول
این ایراد نشانه قطعی از کیفیت پایین یا گرانروی نامناسب روغن گیربکس (واسکازین) است. روغنهای غیراستاندارد در سرما سفت میشوند و مانع حرکت روان دنده برنجیها میگردند. تعویض روغن با نمونه استاندارد ۷۵W-۹۰ این مشکل را رفع میکند.
بله، کاملاً. سیستم کلاچ هیدرولیک جک J5 از مخزن روغن ترمز مشترک تغذیه میکند. اگر روغن ترمز به دلیل ساییدگی لنتها یا نشتی کم شود، پمپ کلاچ هوا میکشد و دندهها سفت میشوند.
حجم روغن گیربکس دستی این خودرو حدود ۲.۱ تا ۲.۳ لیتر است که توصیه میشود هر ۴۰ تا ۵۰ هزار کیلومتر به طور کامل با روغن مرغوب تعویض شود.
اگر پدال کلاچ زیر پای شما خیلی نرم یا خالی شده و دندهها در حالت روشن سفت هستند، ایراد از پمپها است. اما اگر پدال سفت است ولی کلاچ بسیار بالا ول میکند و خودرو در سربالاییها جون ندارد و دور موتور کاذب بالا میرود، دیسک و صفحه تمام شده است.
بله، کابلهای ماهک دنده که از اتاق به گیربکس میروند، دارای قفلهای تنظیمی روی پوسته گیربکس هستند که مکانیک ماهر میتواند با تنظیم مجدد آنها، لقی اهرم دنده را بگیرد.
جمعبندی
سخت جا رفتن دنده جک J5 دستی یک نقص فنی است که ریشه آن را باید در طول یک زنجیره شامل روغن گیربکس (واسکازین)، پمپهای هیدرولیک کلاچ بالا و پایین، کابلهای ماهک و در نهایت حلقههای دنده برنجی جستجو کرد. با توجه به ساختار هیدرولیکی سیستم کلاچ این خودرو، بررسی دورهای سطح روغن مخزن، تعویض به موقع واسکازین با شاخص گرانروی مناسب و پرهیز از رانندگی پرشتاب، بهترین راهها برای پیشگیری از هزینههای سنگین تعمیرات گیربکس هستند.
از اینکه این مقاله تخصصی را در مجله جک یار مطالعه کردید، سپاسگزاریم. تجربیات عینی و سوالات شما مالکان گرامی، بهترین منبع برای ارتقای دانش فنی جامعه خودرویی است. آیا خودروی جک J5 دندهای شما هم تا به حال با چالش سفت شدن دنده یک و دو یا خالی کردن پمپ کلاچ مواجه شده است؟ ایراد را چطور برطرف کردید؟ نظرات، تجربیات و سوالات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا کارشناسان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
