برای کسانی که در اوایل دهه نود شمسی به دنبال یک سدان خانگی، خوشقیافه و با قیمت مناسب بودند، نسخه دندهای جک جی ۵ یکی از بهترین گزینهها بود. این خودرو با پیشرانه ۱.۵ لیتری مجهز به سیستم زمانبندی متغیر سوپاپها (VVT) روانه بازار ایران شد و به دلیل استهلاک کمتر نسبت به برادر اتوماتیک خود، طرفداران زیادی پیدا کرد. اما هر چقدر هم که موتور این ماشین کمآزار باشد، بخش انتقال قدرت آن یعنی جعبهدنده ۵ سرعته دستی، پس از چند سال کارکرد یا رانندگی در ترافیکهای سنگین کلانشهرهایی مثل تهران و مشهد، چالشهای خاصی را از خود نشان میدهد. مشکلات گیربکس جک J5 دستی معمولاً خود را با نشانههای اعصابخردکنی مثل سفت شدن اهرم تعویض دنده، صدای زوزه در حرکت یا صدای تراشیده شدن دندانهها در هنگام معکوس کشیدن نشان میدهند.
اگر سری به راسته مکانیکهای تخصصی خودروهای چینی در بازار چراغبرق یا تعمیرگاههای قدیمی خیابان دماوند بزنید، حرفهای شنیدنی زیادی درباره این جعبهدنده دارند. استاد مراد، یکی از پیرمردهای بااصالت و ریشسفیدان تعمیر گیربکس در بازار تهران، همیشه با همان لهجه شیرین و سنتی خود میگوید: «پسر جان، گیربکس دستی جک J5 مثل یک شاگرد مأخوذ به حیاست؛ تا وقتی روغن خوب در گلویش بریزی و کلاچ را تا ته بچسبانی، مثل ساعت کار میکند. اما وای از روزی که واسکازینش کهنه بشود یا دیسک و صفحه را تا آخرین قطره رمقش کار بکشی! آنوقت دندهها شروع میکنند به لجبازی. دنده دو این ماشین اگر بد جا برود و بهش زور بگویی، برنجیاش را خرد میکند و یک خرج ساده را تبدیل به پیاده کردن کامل پوسته گیربکس میکند!»
در این مقاله عمیق، مشکلمحور و تخصصی از مجله خودرویی جک یار قصد داریم سیستم انتقال قدرت دستی این خودرو را روی میز کالبدشکافی بگذاریم. ما میخواهیم بدون استفاده از اصطلاحات غریب و نامأنوس، ریشه اصلی بد جا رفتن دندهها و صداهای اضافه جعبهدنده را بررسی کنیم تا شما هم مثل یک استادکار باسابقه، زبان خودروی خود را بفهمید.
جدول عیبیابی مشکلات گیربکس جک J5 دستی
برای اینکه قبل از ورود به جزئیات فنی، یک دید کلی و سریع نسبت به وضعیت جعبهدنده خودروی خود پیدا کنید، جدول زیر رابطهای منطقی بین نشانهها، علتهای پنهان و قطعات متهم برقرار کرده است:
| نشانه مشهود در خودرو | زمان یا وضعیت بروز مشکل | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| سفت شدن همه دندهها | در حالت روشن بودن موتور (درجا یا حرکت) | عدم جداسازی کامل موتور از گیربکس | دیسک و صفحه کلاچ / پمپ کلاچ |
| جا نرفتن یا صدا دادن فقط دنده دو یا سه | هنگام تعویض دنده سریع یا معکوس | ساییدگی دندانههای همسرعتکننده | مجموعه دنده برنجی (سینکرونایز) |
| صدای زوزه یا سوت ممتد | در تمام دندهها هنگام گاز دادن | کاهش سطح واسکازین یا کچل شدن بلبرینگها | بلبرینگ شفت اصلی / هوزینگ |
| صدای تقتق شدید هنگام رها کردن کلاچ | در لحظه شروع به حرکت در دنده یک | ضعیف شدن فنرهای خورشیدی یا لقی شفت | فنرهای دیسک کلاچ / خار شفت |
| شل بودن و لقی بیش از حد اهرم دنده | در تمامی حالات (روشن و خاموش) | گشاد شدن بوشها یا رگلاژ نبودن سیمها | سیمهای واسطه و ماهک دنده |
بخوانید: سخت جا رفتن دنده جک J5 دستی
علائم خرابی گیربکس جک J5 دستی
جعبهدنده دستی جک جی ۵ معمولاً به صورت ناگهانی قفل نمیکند، بلکه پیش از بروز خرابیهای بزرگ و پرهزینه، علائم هشداردهندهای از خود بروز میدهد که توجه به آنها میتواند نجاتدهنده قطعات داخلی باشد:
- احساس پله یا گیر کردن در اهرم دنده: هنگام تعویض دنده، حس میکنید دنده در دو مرحله جا میرود یا برای قرار گرفتن در موقعیت خود نیاز به فشار مضاعف دارد. این حالت بیشتر در دندههای یک و دو شایع است.
- صدای خراشیدگی (آبهویج گرفتن) هنگام تعویض دنده: صدای تیز برآمدن از برخورد چرخدندهها در زمان تعویض دنده، نشاندهنده این است که چرخدندهها قبل از درگیری، همسرعت نشدهاند.
- پرتاب شدن دنده به حالت خلاص: این وضعیت که به “دنده رد کردن” معروف است، بیشتر در دنده دو یا دنده عقب جک J5 اتفاق میافتد؛ به طوری که پس از رها کردن کلاچ و گاز دادن، دنده خودبهخود بیرون میپرد.
- صدای زوزه در دندههای خاص: اگر در دنده سه یا چهار صدای زوزه میشنوید اما در دندههای دیگر این صدا وجود ندارد، نشاندهنده آسیب موضعی به سیمان و سختکاری روی دندانههای آن چرخدنده خاص است.
- سفت شدن دندهها در هوای سرد: اگر صبحهای زمستان دندهها به سختی جا میروند اما پس از گرم شدن موتور وضعیت بهتر میشود، این یک نشانه جدی از مرغوب نبودن یا بالا رفتن بیش از حد گرانروی (غلظت) واسکازین است.
علتهای احتمالی، عملکرد قطعات و راه حلها
سیستم خنککاری و روانکاری گیربکس دستی جک J5 به صورت غوطهوری در روغن است. برای ریشهیابی دقیق مشکلات، باید بدانیم قطعات اصلی داخل این پوسته آلومینیومی چه وظیفهای دارند و چرا بیمار میشوند.

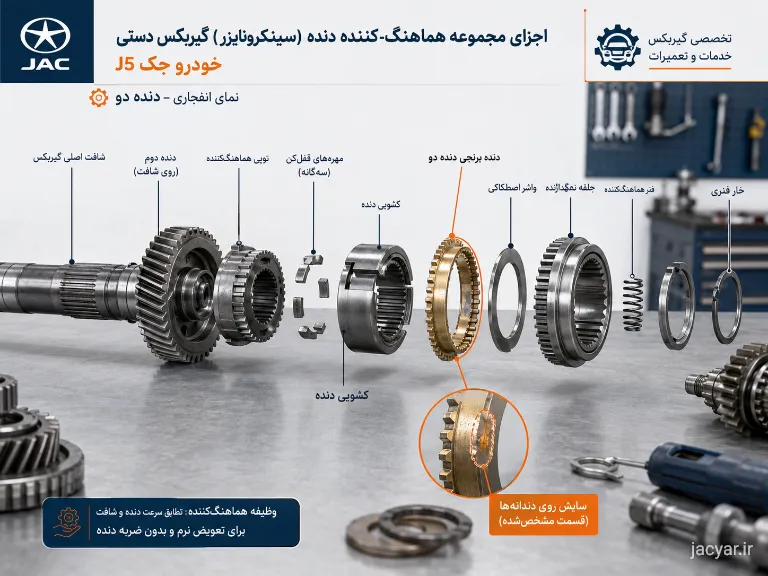

۱. دنده برنجیها (مجموعه سینکرونایز)
در گیربکسهای دستی امروزی، چرخدندهها همواره با یکدیگر درگیر هستند اما روی شفت آزادانه میچرخند. وقتی شما دندهای را تعویض میکنید، یک قطعه به نام کشویی دنده باید به چرخدنده قفل شود. وظیفه دنده برنجی این است که با ایجاد اصطکاک ملایم، سرعت شفت و چرخدنده را قبل از قفل شدن کاملاً یکسان کند تا تعویض دنده بدون صدا و به نرمی انجام شود.
علت خرابی و راه حل: دنده برنجیها قطعات مصرفی از جنس آلیاژ مس و برنج هستند. رانندگی با شتابزدگی، معکوسهای ناگهانی در سرعتهای بالا و استفاده از واسکازین نامرغوب باعث ساییدگی دندانههای ظریف داخلی دنده برنجی میشود. در خودروی جک J5 دستی، دنده برنجی دنده دو بیشترین میزان استهلاک را دارد. وقتی این قطعه ساییده شود، دنده با صدای خراشیدگی جا میرود. راه حل قطعتی این مشکل، باز کردن پوسته گیربکس و تعویض دنده برنجی صدمهدیده است.

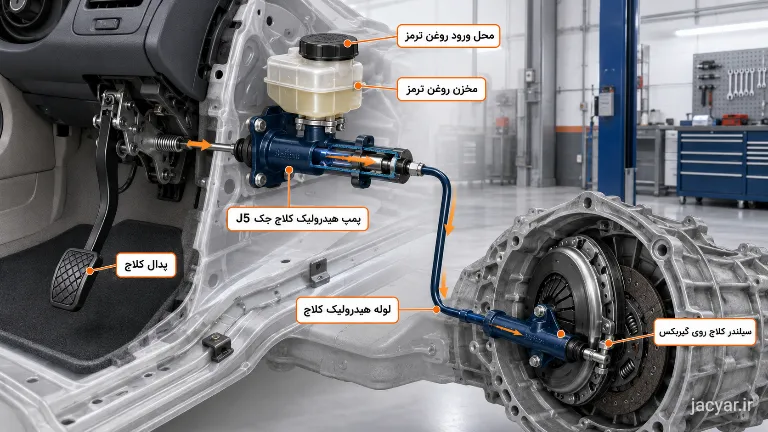

۲. سیستم کلاچ (دیسک، صفحه و پمپهای کلاچ)
مجموعه دیسک و صفحه کلاچ وظیفه دارد اتصال صلب بین موتور و گیربکس را قطع کند تا راننده بتواند دنده را تغییر دهد. در جک J5، برخلاف خودروهای قدیمی که از سیم کلاچ استفاده میکردند، سیستم کلاچ به صورت هیدرولیکی است؛ یعنی نیروی پای راننده توسط روغن ترمز و از طریق پمپ بالا (زیر پا) و پمپ پایین (روی پوسته گیربکس) به بلبرینگ کلاچ منتقل میشود.
علت خرابی و راه حل: اگر دیسک و صفحه کلاچ بیش از حد داغ شود یا به پایان عمر خود برسد، ضخامت لنت صفحه کم شده و فنرهای خورشیدی دیسک خاصیت فنری خود را از دست میدهند. همچنین اگر پمپهای کلاچ دچار نشتی ریز شوند یا هوا بکشند، کلاچ به طور کامل آزاد نمیکند (به اصطلاح کلاچ پایین ول میکند). در این حالت، حتی وقتی پای شما تا آخر روی پدال است، موتور هنوز کمی به گیربکس وصل است و به همین دلیل تمام دندهها بسیار سفت جا میروند. راه حل در این شرایط، هواگیری مدار هیدرولیک کلاچ، بررسی نشتی پمپها و در صورت لزوم تعویض کیت کامل دیسک و صفحه کلاچ است.
بررسی کنید: صدای گیربکس جک J5 دستی
۳. واسکازین (روغن جعبهدنده)؛ مایه حیات چرخدندهها
واسکازین وظیفه روانکاری، خنککاری و حفاظت از دندانههای فولادی و قطعات برنجی داخل گیربکس را دارد. برای جک J5 دستی، استفاده از روغن با گرانروی و سطح کیفی استاندارد (معمولاً 75W-90 با استاندارد API GL-4) بسیار حیاتی است.
علت خرابی و راه حل: روغن گیربکس به مرور زمان اکسید شده، غلظت آن تغییر میکند و خاصیت چسبندگی خود روی دندانهها را از دست میدهد. بدتر از آن، اگر سطح روغن به دلیل نشتی از کاسهنمدهای پلوس یا شفت اصلی کم شود، چرخدندهها در خشکی کار میکنند. این خشکی باعث ایجاد اصطکاک شدید، داغ شدن بیش از حد و ایجاد صدای زوزه ممتد در اتاق خودرو میشود. راه حل، بازدید دورهای زیر خودرو برای اطمینان از عدم نشتی، و تعویض کامل واسکازین در کیلومترهای توصیه شده است.

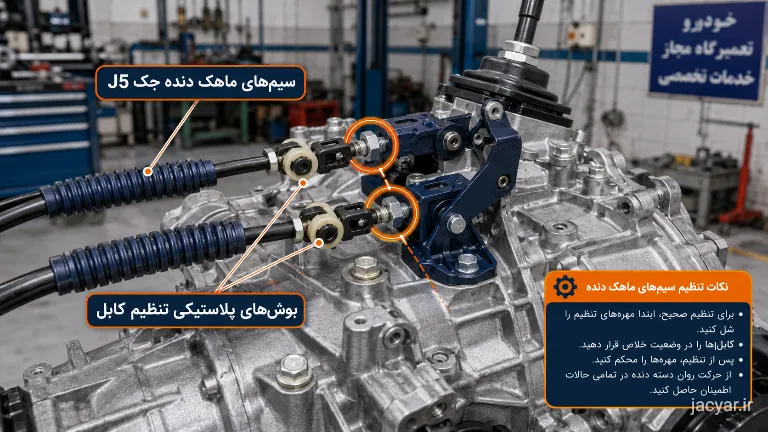

۴. سیمهای ماهک و مکانیزم تعویض دنده؛ رابط فرمان راننده
ارتباط بین دسته دنده داخل اتاق و ماهکهای داخل گیربکس در جک J5 از طریق دو رشته سیم فولادی روکشدار (کابل تعویض دنده) برقرار میشود. این سیمها حرکت دست راننده را به اهرمهای روی پوسته گیربکس منتقل میکنند.
علت خرابی و راه حل: بوشهای پلاستیکی انتهای این سیمها به مرور زمان دچار گشادی یا شکستگی میشوند. همچنین کابلها ممکن است از تنظیم (رگلاژ) خارج شوند. در این وضعیت، اهرم دنده در دست راننده شل و لق احساس میشود و دندهها به طور کامل در جای خود قرار نمیگیرند؛ یعنی راننده تصور میکند دنده را جا زده، اما دنده در حالت نیمهدرگیر باقی میماند و بیرون میپرد. راه حل، تنظیم مجدد رگلاژ سیم دندهها یا تعویض بوشهای انتهایی کابل است.
نشانهها: خرابی دیسک و صفحه جک J5 دستی
راهنمای تست توسط مالک خودرو
اگر با مشکل بد جا رفتن دندهها یا صدای اضافه در جک J5 دستی مواجه هستید، پیش از مراجعه به تعمیرگاه میتوانید با این دو تست ساده، محدوده ایراد را تا حد زیادی مشخص کنید:
- تست تفکیک گیربکس از کلاچ (تست خاموش و روشن): زمانی که خودرو خاموش است، کلاچ بگیرید و دندهها را تکتک جا بزنید. اگر در حالت خاموش، دندهها بسیار نرم و راحت جا میروند اما به محض اینکه موتور را روشن میکنید دندهها سفت میشوند یا صدا میدهند، گیربکس شما کاملاً سالم است! ایراد قطعی از سیستم کلاچ (دیسک و صفحه یا پمپ کلاچ) است که نمیتواند موتور را از گیربکس جدا کند. اما اگر در حالت خاموش هم دندهها به سختی و با گیر کردن جا میروند، ایراد از سیمهای ماهک یا مکانیزم داخلی خود گیربکس است.
- تست تشخیص بلبرینگ شفت از بلبرینگ کلاچ (تست صدا): ماشین را روشن کنید، دنده را در حالت خلاص قرار دهید و پایتان را از روی کلاچ بردارید. اگر صدای همهمه یا زوزهای از زیر کاپوت شنیدید، حالا کلاچ را تا ته فشار دهید. اگر با فشردن کلاچ صدا کاملاً قطع شد، ایراد از بلبرینگهای شفت داخلی گیربکس (بلبرینگ شفت اصلی) است؛ اما اگر با فشردن کلاچ صدا تازه شروع شد یا بیشتر شد، ایراد از بلبرینگ کلاچ شماست و ربطی به چرخدندههای داخل ندارد.
تجربه تعمیرکاران
در میان استادکارهای متخصص برق و مکانیک خودروهای کرمان موتور در شهرهای مختلف، نکات تجربی بسیار ظریفی درباره جک جی ۵ دستی وجود دارد. مشهدی عباس، از مکانیکهای قدیمی و بنام سورتمهچرخ در گاراژهای جاده قدیم کرج، تجربه عیبیابی خود را اینگونه بازگو میکند:
«خیلی از رانندهها وقتی دنده دو ماشینشان در ترافیک سفت جا میرود، سریع میآیند و میگویند عباس آقا گیربکس را پیاده کن دنده برنجی عوض کن! من اول دست به گیربکس نمیزنم. میروم سراغ پمپ کلاچ زیر پای راننده. پمپ کلاچ این ماشین یک دیواره پلاستیکی دارد که گاهی روغن پس میدهد و راننده اصلاً متوجه نمیشود. روغن که کم بشود، کلاچ کورس کامل را طی نمیکند. من همیشه به شاگردهایم میگویم قبل از باز کردن گیربکس جک، اول مطمئن بشوید کلاچ هیدرولیک کاملاً هواگیری شده و پمپها سالمند. درضمن، جک J5 به واسکازین حساس است؛ اگر روغن غلیظ مثل واسکازینهای قدیمی پیکان بریزی داخلش، دنده برنجیها را در عرض شش ماه کچل میکنی!»
زمان مناسب: تعویض روغن گیربکس جک J5 دستی
قطعات مرتبط و آسیب ناشی از بیتوجهی به عیوب گیربکس
گیربکس یک جعبه بسته از قطعات دوار و متصل به هم است. خرابی یک قطعه کوچک اگر نادیده گرفته شود، مانند یک بیماری واگیردار به قطعات دیگر سرایت میکند:
- پوسته گیربکس: اگر بلبرینگ شفت اصلی دچار لقی شود و راننده با صدای زوزه آن مدارا کند، بلبرینگ سرانجام خرد میشود. ساچمههای خرد شده بین چرخدندهها میروند و میتوانند پوسته آلومینیومی گیربکس را بشکنند یا سوراخ کنند.
- دیفرانسیل و پلوسها: لگد زدنهای مداوم دنده به دلیل خرابی دنده برنجی، ضربات شدیدی به هوزینگ دیفرانسیل وارد میکند که باعث کچل شدن دندههای هرزگرد (دندههای دشلی) و در نهایت لرزش خودرو در سرعتهای خاص میشود.
- فلایویل موتور: رانندگی طولانیمدت با دیسک و صفحه تمامشده، باعث خط افتادن و سوختن سطح چدنی فلایویل موتور میشود که تعویض یا تراشکاری آن هزینه سنگینی به همراه دارد.
زمان مراجعه به تعمیرکار تخصصی
کاربر گرامی، گیربکس دستی حاوی دهها چرخدنده، شفت، خار و واشرهای تنظیم مینیاتوری است که باز کردن و جمع کردن آن نیاز به ابزارهای دقیق مانند ساعت اندیکاتور و پولیکشهای تخصصی دارد. توصیه میشود جهت جلوگیری از اشتباه در تایمینگ ماهکها، جا نماندن خارهای حیاتی یا به هم خوردن تنظیم فیلر شفتها، از باز کردن پوسته گیربکس در خانه یا تعمیرگاههای غیرتخصصی جداً خودداری کرده و در صورت مشاهده علائم زیر، فوراً به تعمیرگاههای تخصصی گیربکس دستی مراجعه کنید:
- بیرون پریدن مداوم دندهها در هنگام رانندگی (به ویژه دنده دو و عقب).
- قفل شدن ناگهانی اهرم دنده در یک دنده خاص و حرکت نکردن آن.
- شنیده شدن صدای زوزه بسیار شدید که با افزایش سرعت خودرو، فرکانس آن بلندتر میشود.
- مشاهده ریزش شدید روغن واسکازین به رنگ قرمز یا زرد تیره از زیر سینی خودرو.
اقدام در زمان بد جا رفتن دنده در جاده
اگر در جاده یا بزرگراه سفر میکنید و ناگهان متوجه شدید کلاچ خودرو به شدت نرم شده و دندهها به هیچ وجه جا نمیروند، برای رساندن خودرو به نزدیکترین تعمیرگاه بدون آسیب بیشتر، این مراحل را دنبال کنید:
- فلاشر خودرو را روشن کنید و به باند کندرو بروید: سرعت خود را حفظ کنید و با آرامش خودرو را به حاشیه امن جاده یا باند سمت راست هدایت کنید.
- استفاده از روش “جفتکلاچ” برای تعویض دنده (در صورت مهارت): اگر کلاچ هیدرولیک شما خالی کرده اما موتور هنوز روشن است، میتوانید با هماهنگ کردن دور موتور (گاز هرز دادن) دنده را بدون کلاچ تعویض کنید. برای سبک کردن دنده، گاز را رها کنید، دنده را به خلاص هدایت کنید، یک لحظه مکث کنید و سپس با یک فشار ملایم دنده بالاتر را جا بزنید. برای معکوس کشیدن، در حالت خلاص یک گاز کوتاه (گاز هرز) بزنید تا دور موتور بالا برود و سپس دنده سنگینتر را جا بزنید.
- روشن کردن خودرو در دنده (در شرایط بحرانی): اگر مجبور به توقف شدید و دندهها در حالت روشن جا نمیروند، ابتدا موتور را خاموش کنید. دنده را در وضعیت دنده دو قرار دهید. پایتان را روی ترمز بفشارید و سوئیچ را بچرخانید تا خودرو با نیروی استارت و در دنده دو روشن شود و حرکت کند (این کار استارت را تحت فشار میگذارد اما در مواقع اضطراری شما را از راه میاندازد). سپس با سرعت کم و بدون تعویض دنده مکرر به اولین تعمیرگاه بروید.
نکات مهم: نگهداری موتور و کلاچ جک J5 دستی
سوالات متداول
این ایراد معمولاً به دلیل کاهش غلظت (شُل شدن بیش از حد) واسکازین در اثر گرمای شدید موتور و گیربکس رخ میدهد. وقتی روغن خیلی رقیق شود، دنده برنجی دنده دو نمیتواند اصطکاک لازم برای همسرعت کردن چرخدندهها را ایجاد کند. استفاده از واسکازین باکیفیت ۷۵W-۹۰ این مشکل را کاهش میدهد.
توصیه میشود واسکازین این خودرو را هر ۴۰ تا ۵۰ هزار کیلومتر یا هر ۲ سال یکبار به طور کامل تعویض کنید تا از ساییدگی دنده برنجیها و کچل شدن بلبرینگها پیشگیری شود.
حجم دقیق واسکازین داخل پوسته گیربکس جک جی ۵ دستی حدود ۲.۱ تا ۲.۳ لیتر است. هنگام تعویض حتماً دقت کنید که سطح روغن تا لبه پیچ سرریز (پیچ بازدید) بالا بیاید.
بله، کاملاً. از آنجا که سیستم کلاچ جک J5 هیدرولیکی است و مخزن روغن ترمز آن با سیستم ترمز مشترک است، اگر روغن ترمز به دلیل نشتی کم شود، پمپ کلاچ هوا میکشد و دندهها به شدت سفت میشوند.
صدای زوزه ممتد معمولاً نشانه تیز کردن یا ساییدگی دندههای دیفرانسیل (کرانویل و پینیون) یا خرابی بلبرینگ شفت خروجی گیربکس است که به دلیل رانندگی با واسکازین کم یا کارکرد بسیار بالای خودرو رخ میدهد.
جمعبندی
مشکلات گیربکس جک J5 دستی، اگرچه در نگاه اول نگرانکننده به نظر میرسند، اما در اکثر مواقع با ریشهیابی درست و اقدامات پیشگیرانه به راحتی قابل حل هستند. تفکیک درست عیوب کلاچ هیدرولیک از قطعات مکانیکی داخل پوسته (مانند دنده برنجیها)، تعویض به موقع واسکازین استاندارد و پرهیز از رفتارهای تهاجمی در تعویض دندهها، کلید طول عمر این جعبهدنده ۵ سرعته است. به یاد داشته باشید که سیستم انتقال قدرت این خودرو نیازمند رفتاری مهربان و نگهداری منظم است.
