با آغاز فصل پاییز و زمستان، هماهنگی کامل سیستم گرمایشی خودرو اهمیت دوچندانی پیدا میکند. جک J5 به عنوان یکی از سدانهای محبوب و جادار مونتاژی کرمان موتور در بازار ایران شناخته میشود که سواری قابل قبولی را ارایه میدهد؛ اما بروز اختلال در عملکرد سیستم گرمایشی آن میتواند رانندگی در روزهای بارانی و سرد را به تجربهای کلافهکننده تبدیل کند. ریشهیابی و بررسی علت کار نکردن بخاری جک J5 به عنوان کلمه کلیدی اصلی این مقاله، اولین قدم برای بازیابی آرامش و گرمای درون کابین این خودرو است. وقتی پیچ تنظیم دما را روی بالاترین درجه میگذارید اما همچنان باد سرد یا ولرم از دریچهها خارج میشود، نشاندهنده بروز اختلال در چرخه گردش مایع خنککننده موتور یا بخش مدیریت دریچههای هواست. ما در مجله تخصصی جک یار به عنوان مرجع فنی و بانک اطلاعات جامع خودروهای جک در ایران، قصد داریم تمامی زوایای این بخش را کالبدشکافی کنیم تا بدون سردرگمی، ریشه این نقص فنی را پیدا کنید.
اگر پای صحبت استادکارهای قدیمی باطریسازی و رادیاتورساز در بازار چراغبرق یا گاراژهای تخصصی جاده مخصوص کرج بنشینید، نکات تجربی ارزندهای را مطرح میکنند. اوستا قدیر، یکی از قدیمیهای راسته باطریسازی خیابان امیرکبیر که دستش به سیمکشی و لولههای انواع خودروها آشناست، در این باره میگوید: «عمو جان، بخاری ماشین مثل کولر نیست که قطعات گرانقیمت برقی بخواهد؛ کل کارش بند به گرمای آب موتور است. راننده با عجله میآید و میگوید اوستا بخاری ماشینم خراب است، لابد موتور بخاری سوخته! نگاه میکنی میبینی آب رادیاتور ماشینش نصفه است یا ترموستات را از روی ماشین برداشتهاند. در ماشینهای امروزی مثل جک، گرم نشدن داخل اتاق بیشتر وقتها یا به خاطر گرفتگی رادیاتور کوچک پشت داشبورد است یا هوا داشتن مدار آب. اول باید رگهای خونی موتور را چک کنی، بعد بروی سراغ قطعات دیگر!»
جدول عیبیابی علت کار نکردن بخاری جک J5
برای اینکه پیش از مطالعه جزییات فنی، یک دید کلی نسبت به وضعیت خودروی خود پیدا کنید، جدول زیر ارتباط بین نشانههای مشهود، علتهای زیرپوستی و بخشهای درگیر را خلاصه کرده است:
| نشانه مشهود در خودرو | وضعیت بروز مشکل | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| باد کاملاً سرد همزمان با بالا نرفتن آمپر آب | هنگام رانندگی در اتوبان و سرعتهای بالا | باز ماندن مداوم یا حذف ترموستات موتور | ترموستات موتور |
| باد ولرم که با گاز دادن کمی گرمتر میشود | در حالت توقف پشت چراغ قرمز یا درجا کار کردن | گرفتگی مجاری داخلی یا رسوب گرفتن هسته بخاری | رادیاتور بخاری (پشت داشبورد) |
| باد سرد همراه با بالا رفتن غیرعادی آمپر آب | در تمام وضعیتهای حرکتی خودرو | کمبود مایع خنککننده یا وجود هوای شدید در مدار | واشر سرسیلندر / سیستم خنککننده |
| پرتاب نشدن هیچ بادی از دریچهها | با چرخاندن کلید پرتاب باد (فن) روی هر درجهای | قطع شدن جریان برق یا سوختن موتور دمنده | فیوزها / مقاومت فن / موتور فن بخاری |
| تغییر نکردن مسیر باد یا عدم تغییر دما | هنگام چرخاندن دکمههای دیجیتال یا دستی تهویه | شکستگی چرخدندهها یا سوختن موتور محرک دریچه | دمپر و موتور دریچه هوا |
علائم و نشانههای اختلال در عملکرد بخاری جک J5
سیستم گرمایش خودرو به مرور زمان یا به صورت ناگهانی علائمی را بروز میدهد که نشاندهنده خرابی در مدار گرمایش است:
- ولرم بودن باد در حالت درجا: هوا فقط زمانی خنک یا ولرم است که موتور در دور پایین کار میکند و با افزایش دور موتور، دما کمی بهتر میشود.
- ثابت ماندن یا افت شدید آمپر آب: عقربه دمای موتور در هنگام حرکت در سربالایی بالا میرود اما در سرپایینی یا اتوبان به شدت افت میکند.
- شنیده شدن صدای صدای آب از پشت داشبورد: صدای شرشر آب در لحظه گاز دادن اولیه، گویای وجود حبابهای هوا در مدار بخاری است.
- کم شدن مداوم مایع خنککننده: کاهش سطح آب در مخزن انبساط بدون وجود نشتی ظاهری در کاپوت، میتواند نشانه نشتی از رادیاتور بخاری به داخل اتاق باشد.
کالبدشکافی قطعات مظنون و راه حلهای فنی
سیستم گرمایشی این خودرو از اجزای مختلفی تشکیل شده است. برای درک عمیقتر، قطعات کلیدی را که خرابی یا گرفتگی آنها مانع کارکرد بخاری میشود، بررسی میکنیم.

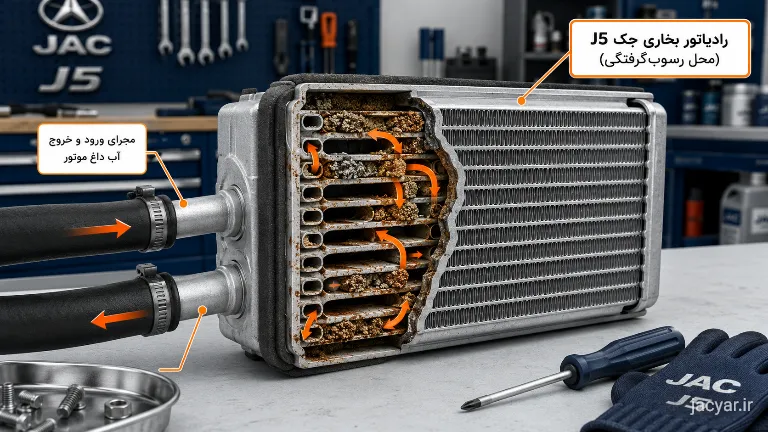

۱. رادیاتور بخاری (Heater Core)؛ مبدل حرارتی داخل کابین
این قطعه یک رادیاتور کوچک آلومینیومی است که در عمیقترین بخش پشت داشبورد تعبیه شده و آب داغ موتور مستقیماً از طریق دو لوله لاستیکی به آن وارد و خارج میشود تا هوای عبوری از فن را گرم کند.
کارکرد فنی و عیبیابی: یکی از دلایل اصلی در بررسی علت کار نکردن بخاری جک J5، رسوب گرفتن و انسداد لولههای بسیار ظریف داخل این رادیاتور کوچک است. اگر مالکان قبلی خودرو از ضدیخ و آب مقطر استاندارد استفاده نکرده باشند، املاح آب لولهکشی درون این مجاری رسوب کرده و مسیر جریان آب داغ را مسدود میکند. در این حالت، لوله ورودی بخاری داغ اما لوله خروجی آن سرد یا ولرم است. راه حل فنی در مراحل اولیه، شستشوی رادیاتور بخاری با دستگاههای مخصوص و مواد جرمزدای استاندارد در تعمیرگاهها است. در صورت انسداد کامل یا سوراخ شدن و نشت آب به کف پایی شاگرد، این قطعه باید به طور کامل تعویض شود.

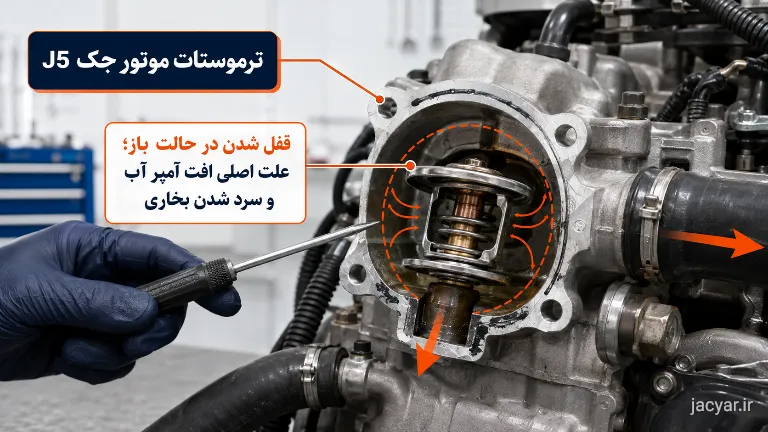

۲. ترموستات موتور (Thermostat)
ترموستات یک قطعه مکانیکی-حرارتی است که در مسیر خروج آب از موتور قرار دارد و وظیفه دارد تا زمان رسیدن دمای آب به حد استاندارد (حدود ۸۲ تا ۸۸ درجه سانتیگراد)، مسیر رادیاتور بزرگ جلو را مسدود نگه دارد.
کارکرد فنی و عیبیابی: اگر ترموستات موتور خراب شود و در حالت کاملاً باز قفل کند، آب موتور به طور مداوم وارد رادیاتور بزرگ جلوی خودرو شده و توسط باد خنک میشود. در نتیجه، موتور هرگز به دمای بهینه خود نمیرسد و آبِ فرستادهشده به سمت بخاری داخل اتاق، گرمای کافی را ندارد. حذف کردن ترموستات در فصل تابستان توسط برخی افراد غیراصولی، دلیل اصلی باد سرد بخاری در زمستان است. راه حل فنی، تست دمای لولهها و تعویض ترموستات با یک قطعه شرکتی نو و استاندارد دارای دمای تعریفشده برای موتور جک است.

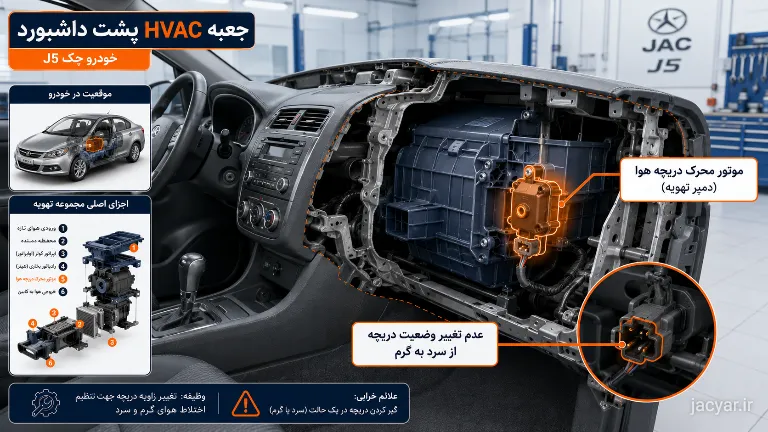

۳. موتور دمنده و دریچههای تنظیم هوا
موتور فن وظیفه پرتاب باد را بر عهده دارد و دریچهها (دمپرها) با تغییر موقعیت خود، مشخص میکنند که هوای عبوری از روی رادیاتور بخاری رد شود یا رادیاتور کولر.
کارکرد فنی و عیبیابی: در جک J5 (به ویژه نسخه اتوماتیک)، تنظیم این دریچهها به صورت الکترونیکی و توسط موتورهای الکتریکی کوچک (محرک دریچه) انجام میشود. اگر چرخدندههای پلاستیکی این محرکها بشکنند یا سیمکشی فرمان آنها دچار قطعی شود، حتی در صورت داغ بودن رادیاتور بخاری، دریچه روی وضعیت گرمایش تغییر جهت نمیدهد و باد سرد کولر یا هوای آزاد وارد کابین میشود. راه حل فنی، بررسی پارامترهای پنل تهویه با دستگاه عیبیاب و گوش دادن به صدای جابهجایی دریچهها در پشت داشبورد است.
راهنمای عیبیابی ساده توسط مالک خودرو
اگر بخاری خودروی شما به درستی گرم نمیکند، پیش از مراجعه به تعمیرگاه میتوانید این دو بررسی ساده را انجام دهید تا دید بهتری نسبت به منشا مشکل پیدا کنید:
- تست دمای لولههای ورودی بخاری در کاپوت: پس از اینکه خودرو کاملاً گرم شد و آمپر آب به میانههای خطوط رسید، خودرو را در جای امنی پارک کرده و با احتیاط کاپوت را بالا بزنید. در قسمت پشت موتور (نزدیک به دیواره اتاق)، دو لوله لاستیکی ضخیم را که به داخل اتاق وارد میشوند پیدا کنید. با دست و با احتیاط کامل، دمای هر دو لوله را حس کنید. اگر موتور گرم است اما هر دو لوله سرد یا ولرم هستند، آب اصلاً وارد بخاری نمیشود (احتمالاً به دلیل هوا داشتن یا خرابی واترپمپ). اگر یکی از لولهها به شدت داغ و لوله دیگر سرد یا ولرم است، رادیاتور بخاری داخل اتاق دچار رسوبگرفتگی شدید شده است.
- بررسی سطح و کیفیت مایع خنککننده: هنگامی که موتور خودرو کاملاً سرد است، درب مخزن خنککننده (مخزن انبساط) را باز کنید. سطح آب باید بین خطوط شاخص باشد. کم بودن آب موتور مستقیماً باعث خالی ماندن مدار رادیاتور بخاری میشود؛ چرا که رادیاتور بخاری در نقطهای مرتفع قرار دارد و با افت سطح آب، اولین جایی است که خالی از مایع داغ میشود. همچنین اگر رنگ آب کدر، قهوهای یا دارای زنگزدگی است، نشاندهنده کثیفی شدید مدار و احتمال رسوبگرفتگی رادیاتور است.
تجربه تعمیرکاران و بازار ایران
بررسی چالشهای تجربی تعمیرکاران در گاراژهای قدیمی، حقایق ساده اما مهمی را روشن میکند. استاد اصغر، از رادیاتورسازان باسابقه و قدیمی حوالی میدان قزوین تهران، در مورد این نقص فنی در خودروهای مونتاژی میگوید:
«خیلی از رانندهها وقتی با باد سرد بخاری مواجه میشوند، اولین کارشان این است که در فضای مجازی به دنبال راهحلهای عجیب میگردند یا میخواهند کل داشبورد را پایین بیاورند. اما بیشتر اوقات، ایراد از یک سهلانگاری ساده است. در بازار ایران متاسفانه استفاده از ضدیخهای تقلبی یا نریختن آب مقطر استاندارد بیداد میکند. آب لولهکشی تهران و خیلی از شهرها گچ و املاح زیادی دارد. این املاح وقتی داغ میشوند، تهنشین شده و مثل سیمان لولههای نازک بخاری جک را میبندند. ما در مغازه ابتدا مدار را با دستگاه شستشوی رادیاتور دور معکوس میزنیم؛ در مجاری آب گرم، رسوبات زیادی خارج میشود و در بیشتر مواقع، بدون باز کردن داشبورد، بخاری دوباره راه میافتد. پس همیشه یادتان باشد، پیشگیری با ضدیخ خوب، ارزانتر از تعمیرات بزرگ است.»
تفاوت نسخهها در سیستم مدیریت تهویه جک J5
فرآیند کنترل و توزیع هوای گرم در مدلهای مختلف جک J5 تفاوتهای ساختاری دارد که در زمان عیبیابی باید به آنها توجه شود:
- نسخه دستی (مدلهای دندهای ۱.۵ لیتری): در این مدل، تغییر وضعیت دریچهها از سرد به گرم و تغییر جهت باد به صورت مکانیکی و به وسیله کابلهای فلزی متصل به پشت دکمههای چرخشی روی داشبورد انجام میشود. در این نسخهها، در صورت بروز مشکل در تغییر دما، احتمال در رفتن یا شکستن خار نگهدارنده سیم کابل پشت پنل بسیار بالا است.
- نسخه دیجیتال (مدلهای اتوماتیک ۱.۸ لیتری): در این مدل، سیستم تهویه از نوع اتوماتیک بوده و مجهز به یک برد الکترونیکی مانیتوردار است. جابهجایی دریچهها با موتورهای الکتریکی (اکچویتور) صورت میگیرد. در این نسخه، خرابی سنسور دمای داخل کابین یا اختلال در آیسی فرمان برد تهویه نیز میتواند مانع صادر شدن دستور باز شدن دریچه آب گرم شود، لذا عیبیابی این مدل به دقت الکترونیکی بیشتری نیاز دارد.
قطعات مرتبط در زنجیره استهلاک سیستم خنککننده
نقص در عملکرد سیستم خنککننده و بخاری، در صورت بیتوجهی میتواند عمر مفید سایر قطعات موتور را کاهش دهد:
- واترپمپ (Water Pump): اگر پرههای داخلی واترپمپ دچار خوردگی یا زنگزدگی شده باشند، توانایی پمپاژ قوی آب را ندارند؛ در نتیجه آب داغ به بخشهای مرتفع مدار مانند رادیاتور بخاری نمیرسد و موتور نیز در معرض خطر داغ کردن قرار میگیرد.
- واشر سرسیلندر: کمبود مداوم آب در سیستم خنککننده به دلیل نشتیهای ریز از لولههای بخاری، میتواند منجر به افزایش ناگهانی دمای موتور و در نهایت سوختن واشر سرسیلندر شود.
زمان مراجعه به تعمیرکار
سیستم خنککننده خودرو به دلیل کارکرد زیر فشار و دمای بالا، نیازمند ابزارهای دقیق و دانش فنی است. به منظور پیشگیری از خطراتی نظیر سوختگی شدید پوست با آب جوش، ورود هوا به مدار خنککننده که منجر به جوش آوردن موتور میشود، یا شکستن اتصالات پلاستیکی ظریف پشت داشبورد، از باز کردن لولهها در زمان داغ بودن موتور و دستکاری خودسرانه دریچهها جداً خودداری فرمایید. در صورت مشاهده موارد زیر، در اسرع وقت به تعمیرگاههای مجاز مراجعه کنید:
- بالا رفتن عقربه آمپر آب به سمت محدوده قرمز (H) همزمان با سرد بودن باد بخاری.
- استشمام بوی شیرین و خفهکننده ضدیخ در داخل کابین همراه با چرب شدن و مه گرفتن شیشه جلو از داخل.
- مشاهده خیس بودن یا جمع شدن مایع سبز یا قرمز رنگ خنککننده در کفپوش سمت شاگرد.
سوالات متداول
این حالت معمولاً نشانه ضعیف شدن پرههای واترپمپ یا گرفتگی جزیی رادیاتور بخاری است. در دور موتور بالا، سرعت گردش آب بیشتر شده و مقدار کمی آب داغ وارد بخاری میشود، اما در حالت درجا، فشار آب برای عبور از مجاری مسدودشده کافی نیست.
بله، اگر در مدار خنککننده موتور هوا وجود داشته باشد، حبابهای هوا در بالاترین نقطه مدار که رادیاتور بخاری است تجمع میکنند و مانع از ورود آب داغ به داخل آن میشوند. سیستم باید توسط تعمیرکار به طور اصولی هواگیری شود.
در این وضعیت موتور داغ است اما آب داغ به درون کابین راه پیدا نکرده است. دلیل آن میتواند گرفتگی کامل رادیاتور بخاری، بسته بودن لولههای رابط یا عدم چرخش دریچه هوا از وضعیت سرد به گرم باشد.
مهمترین نشانهها، کم شدن مداوم آب رادیاتور، استشمام بوی ضدیخ در داخل کابین، چرب شدن شیشهها هنگام روشن کردن دنده و خیس شدن موکت کف خودرو در سمت شاگرد است.
بله، در بسیاری از مواقع تعمیرکاران با استفاده از دستگاههای مخصوص پمپ و مواد جرمزدا، از طریق دو لوله ورودی در کاپوت، مدار رادیاتور بخاری را شستشو میدهند و نیازی به باز کردن کامل داشبورد نیست.
جمعبندی
کالبدشکافی فنی مدار گرمایش نشان میدهد که یافتن علت کار نکردن بخاری جک J5 نیازمند بررسی همزمان بخش مکانیکی خنککننده موتور و مدار فرمان دریچههای تهویه است. این اختلال در اکثر مواقع ناشی از رسوبگرفتگی مجاری ظریف رادیاتور بخاری به دلیل عدم استفاده از مایع خنککننده استاندارد، فرسودگی یا حذف ترموستات و یا وجود هوا در مدار آب است. توجه به کیفیت ضدیخ مصرفی و پایش دورهای سطح آب موتور، عملکرد بینقص سیستم گرمایشی این سدان کرمان موتور را در سردترین روزهای سال تضمین خواهد کرد.
