در میان سدانهای اقتصادی و محبوب اواسط دهه نود که توسط شرکت کرمان موتور به بازار ایران آمد، جک J5 دستی به لطف فضای جادار اتاق و عملکرد روان موتور ۱.۵ لیتری خود، خیلی زود جایگاه محبوبی میان خانوادهها پیدا کرد. این خودرو در بخش انتقال قدرت به یک جعبهدنده ۵ سرعته دستی مجهز است که برخلاف خودروهای رایج و قدیمیتر بازار ایران، از سیم کلاچ مکانیکی استفاده نمیکند و به سیستم هیدرولیکی مجهز شده است. با این حال، یکی از چالشهای روی اعصاب و همیشگی رانندگان این خودرو، تغییر ناگهانی موقعیت رگلاژ پدال است. فهمیدن علت بالا گرفتن یا پایین گرفتن کلاچ جک J5 دستی، کلید اصلی حل مشکل رانندگانی است که در ترافیکهای فرسایشی شهرهای بزرگ از پلهای شدن یا خلاص نکردن پدال کلاچ خودروی خود به ستوه آمدهاند.
اگر در بازار چراغبرق تهران یا میان مکانیکهای قدیمی خیابان کارگر قدم بزنید، متوجه میشوید که کلاچ هیدرولیکی این خودرو قلقهای خاص خودش را دارد. آقا مصطفی، از تعمیرکاران باسابقه و چشموچراغ گیربکسسازان در حوالی میدان قزوین تهران، همیشه به مشتریانش میگوید: «کلاچ هیدرولیکی مثل سیم کلاچ نیست که با پیچاندن یک مهره پلاستیکی بالا و پایینش را دستکاری کنی! این سیستم با فشار روغن کار میکند. وقتی پدال کلاچ جک زیادی بالا ول میکند، یعنی صفحه کلاچ بنده خدا به آخرهایش رسیده و دارد بکسواد میکند. وقتی هم زیادی چسبیده به کف موکت و دنده جا نمیرود، پمپ کلاچ دارد بهت چشمک میزند که روغن پس داده یا هوا گرفته است. با کلاچ بدقلق مدارا نکنید، چون دندههای گیربکس را کچل میکند!»
در این مقاله تخصصی از مجله خودرویی جک یار قصد داریم مدار هیدرولیک، پمپهای بالا و پایین و مکانیزم دیسک و صفحه این خودرو را روی میز عیبیابی بگذاریم تا ببینیم چرا نقطه درگیری کلاچ جک جی ۵ تغییر میکند و چطور میتوان نرمی اولیه را به پدال بازگرداند.
جدول عیبیابی بالا یا پایین گرفتن کلاچ جک J5 دستی
برای اینکه یک دید کلی و سریع نسبت به وضعیت پدال خودروی خود پیدا کنید، جدول زیر ارتباط بین موقعیت پدال، علتهای فنی زیرپوستی و قطعات متهم را خلاصه کرده است:
| وضعیت درگیری پدال کلاچ | نشانه همراه در خودرو | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| بالا میگیرد (در بالاترین نقطه رها میشود) | گاز هرز خوردن خودرو در دندههای سبک و کاهش شتاب | نازک شدن لنتهای اصطکاکی و کاهش ضخامت صفحه | کیت کلاچ (اتمام صفحه کلاچ) |
| پایین میگیرد (باید پدال را به کف موکت چسباند) | سفت جا رفتن دندهها به خصوص دنده ۱ و دنده عقب | عدم ایجاد فشار کافی برای عقب راندن دیسک کلاچ | پمپ کلاچ بالا یا پمپ پایین |
| پایین میگیرد (پدال حالت شل و خالی دارد) | احساس پله پله شدن پدال و نشتی روغن زیر پای راننده | ورود هوا به مدار یا فرار روغن از پشت پیستون پمپ | لاستیکهای آببندی پمپ بالا / نشتی لولهها |
| موقعیت پدال متغیر است (گاهی بالا و گاهی پایین) | افت سطح روغن ترمز در مخزن مشترک خودرو | تغییرات دمایی شدید روغن یا فرسودگی روغن ترمز | کیفیت و کیفیت واسطه هیدرولیک (روغن ترمز) |
علائم همزمان با تغییر موقعیت کلاچ جک J5 دستی
تغییر در نقطه درگیری کلاچ جک جی ۵ معمولاً با نشانههای جانبی دیگری در سیستم انتقال قدرت همراه است که به تشخیص دقیقتر کمک میکند:
- کاهش کشش خودرو در سربالاییها (وقتی کلاچ بالا میگیرد): خودرو در شیبها قدرت کافی ندارد و دور موتور بدون افزایش سرعت بالا میرود.
- صدای خرد شدن دنده هنگام جا زدن دنده عقب (وقتی کلاچ پایین میگیرد): به دلیل جدا نشدن کامل دیسک از صفحه، شفت گیربکس همچنان میچرخد و دنده عقب با صدا جا میرود.
- خالی شدن ۲ الی ۳ سانتیمتر از ابتدای کورس پدال: پدال کلاچ در ابتدای فشردن کاملاً شل است و هیچ مقاومتی ندارد و فقط در انتهای مسیر سفت میشود.
- تغییر رفتار پدال بعد از داغ شدن موتور: کلاچ در ابتدای حرکت صبحگاهی خوب است اما بعد از یک ساعت رانندگی در ترافیک، نقطه درگیری آن کاملاً به کف اتاق میچسبد.
نشانههای مهم: خرابی دیسک و صفحه جک J5 دستی
علتهای احتمالی بالا یا پایین گرفتن کلاچ
سیستم کلاچ هیدرولیکی جک J5 از اجزای مختلفی تشکیل شده است. خرابی یا افت راندمان هر یک از این قطعات، تاثیر مستقیمی روی موقعیت پدال میگذارد.

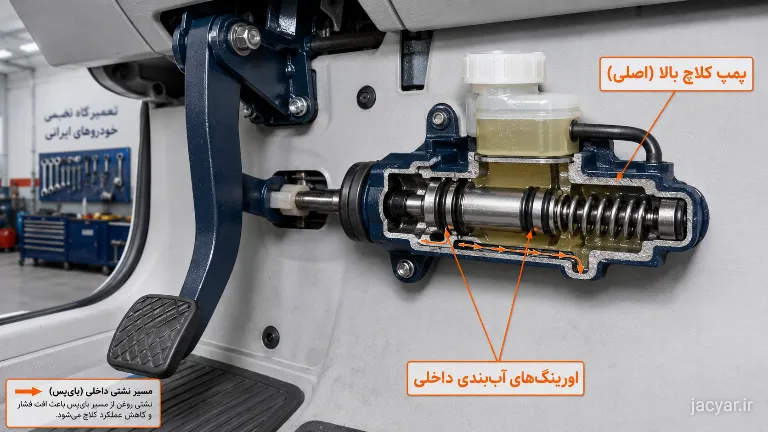

۱. پمپ کلاچ بالا (Master Cylinder)
این پمپ دقیقاً در پشت پدال کلاچ و در سمت موتور نصب شده است و مستقیماً با حرکت پای راننده تحریک میشود. وظیفه آن، فرستادن روغن ترمز با فشار بالا به سمت گیربکس است.
علت خرابی و عملکرد: وقتی پای خود را روی پدال میگذارید، پیستون داخل پمپ بالا روغن را فشرده میکند. داخل این پمپ اورینگها و لاستیکهای آببندی ظریفی وجود دارند. اگر این لاستیکها پیر یا پاره شوند، روغن در اثر فشار به پشت پیستون فرار میکند. در این حالت، فشار مدار کم شده و کلاچ شدیداً پایین میگیرد. راننده مجبور است پدال را به کف اتاق بچسباند تا دنده جا برود. گاهی اوقات نشتی روغن از این پمپ، موکت زیر پای راننده را کثیف میکند.

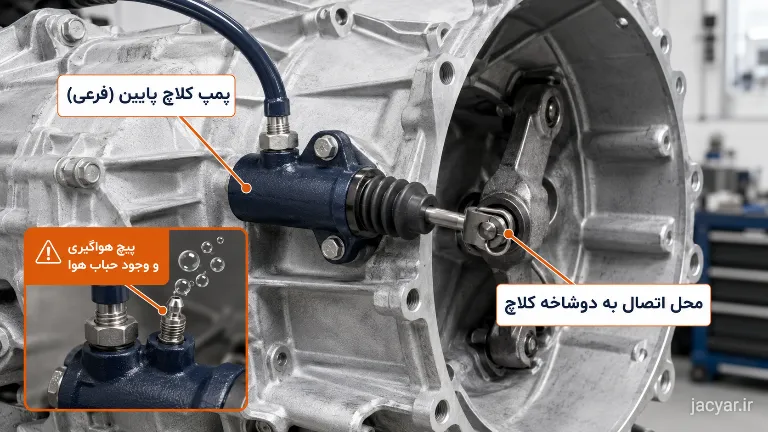

۲. پمپ کلاچ پایین (Slave Cylinder)
این قطعه روی پوسته گیربکس (گلدانی) نصب شده است و فشار روغنی که از پمپ بالا میآید را دریافت کرده و به دوشاخه کلاچ منتقل میکند تا بلبرینگ کلاچ به حرکت درآید.
علت خرابی و عملکرد: پمپ پایین در مجاورت حرارت شدید موتور و گیربکس قرار دارد. داغ شدن بیش از حد در ترافیک، باعث دفرمه شدن لاستیکهای آببندی این پمپ میشود. خرابی پمپ پایین باعث هوا کشیدن مدار و نشتی واسطه هیدرولیک روی پوسته گیربکس میشود که نتیجه مستقیم آن، پایین گرفتن کلاچ و حالت اسفنجی شدن پدال است.
۳. دیسک و صفحه کلاچ
کیت کلاچ شامل صفحه اصطکاکی و دیسک فشاری است که نیروی موتور را به شفت گیربکس جک متصل یا از آن جدا میکند.
علت خرابی و عملکرد: این قطعات مصرفی با هر بار کلاچگیری دچار سایش ملایم میشوند. وقتی لنتهای دو طرف صفحه کلاچ به مرور زمان نازک میشوند، ضخامت کلی کیت کلاچ کاهش مییابد. برای جبران این کاهش ضخامت، شاخکهای فنر خورشیدی دیسک به سمت بیرون (سمت بلبرینگ) متمایل میشوند. این تغییر زاویه مکانیکی در داخل گیربکس، خود را به صورت بالا گرفتن پدال کلاچ در اتاق خودرو نشان میدهد. پس اگر کلاچ جک J5 شما در بالاترین نقطه ممکن درگیر میشود، این یک نشانه مکانیکی از اتمام ضخامت صفحه کلاچ است.

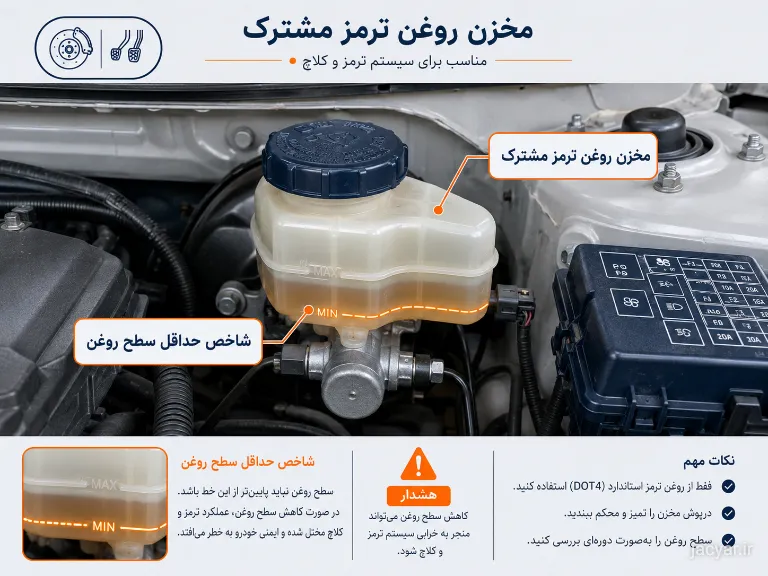

۴. روغن ترمز مشترک
سیستم کلاچ هیدرولیکی جک J5 از مخزن روغن ترمز مشترک با سیستم ترمز خودرو تغذیه میکند. کیفیت و سطح این روغن نقش حیاتی در رگلاژ خودکار سیستم دارد.
علت خرابی و عملکرد: روغن ترمز خاصیت جذب رطوبت دارد. اگر روغن ترمز خودرو بیش از دو سال تعویض نشود، رطوبت موجود در آن در اثر حرارت بالا به حبابهای ریز هوا تبدیل میشود. از آنجا که هوا برخلاف مایع متراکم میشود، کلاچگیری ناقص انجام شده و پدال کلاچ افت میکند و پایین میگیرد.
راهنمای تست ساده موقعیت کلاچ توسط مالک خودرو
اگر احساس میکنید رگلاژ پدال کلاچ جک J5 شما به هم خورده است، قبل از مراجعه به تعمیرگاه میتوانید این دو تست ساده را انجام دهید تا محدوده عیب مشخص شود:
- تست هواگیری و پمپ (مخصوص کلاچ پایین): در حالی که خودرو روشن است، پشت سر هم و به سرعت ۵ تا ۶ بار پدال کلاچ را تا انتها فشار دهید و رها کنید (پمپ کنید). بلافاصله دنده یک یا عقب را جا بزنید. اگر با این کار دنده راحتتر جا رفت و کلاچ کمی بالاتر گرفت، مطمئن باشید که مدار هیدرولیک کلاچ شما هوا گرفته یا پمپها ضعیف شدهاند و کلاچ کامل جدا نمیکند.
- تست اتمام صفحه (مخصوص کلاچ بالا): خودرو را در یک سطح صاف متوقف کنید. ترمز دستی را محکم بکشید. دنده را در وضعیت ۴ قرار دهید. بدون گاز دادن، به آرامی پا را از روی کلاچ بردارید. اگر کلاچ را تا نیمه یا بالاتر آوردید و موتور همچنان روشن ماند و هیچ تمایلی به خاموش شدن نشان نداد، صفحه کلاچ شما کاملاً صاف شده است و علت بالا گرفتن پدال همین است.
بررسی تخصصی: سخت جا رفتن دنده جک J5 دستی
تجربه تعمیرکاران
در میان استادکارهای قدیمی بازار خودروی ایران، تجربههای ظریفی درباره مدار کلاچ هیدرولیکی جک وجود دارد. آقا بهروز، یکی از تعمیرکاران مجرب خودروهای چینی در خیابان امیرکبیر تهران، تجربه خود را اینگونه بیان میکند:
«خیلی از دارندگان جک جی ۵ دندهای وقتی کلاچ ماشینشان پایین میگیرد، سریع میروند پمپ کلاچ نو میخرند و میاندازند روی ماشین، اما بعد از دو هفته دوباره کلاچ میچسبد به کف اتاق! راز این قصه در این است که سیستم کلاچ این ماشین به تعویض تک قطعه روی خوش نشان نمیدهد. پمپ کلاچ بالا و پایین جک همسن هستند؛ وقتی یکی از مدار خارج میشود و اورینگش میپزد، یعنی آن یکی پمپ هم نفسهای آخرش است. من به مشتریهایم همیشه میگویم اگر میخواهید خیالتان راحت باشد و مدام برای هواگیری نیایید تعمیرگاه، پمپ بالا و پایین را با هم تعویض کنید و مدار را با روغن ترمز مرغوب کاملاً شستشو بدهید.»
قطعات مرتبط و زنجیره آسیب ناشی از رها کردن عیب
رگلاژ نبودن موقعیت کلاچ یک خرابی ایزوله نیست و در صورت بیتوجهی، قطعات گرانقیمت زیر را دچار فرسودگی زودرس میکند:
- مجموعه دنده برنجیهای گیربکس: وقتی کلاچ پایین میگیرد، چرخدندهها در ترافیک کاملاً خلاص نمیشوند. فشار آوردن به دسته دنده در این حالت، دندانههای ظریف دنده برنجی یک و دو را ساییده و خرد میکند.
- فلاویل (چرخطیار): وقتی کلاچ زیادی بالا میگیرد و صفحه بکسواد میکند، گرمای شدیدی تولید میشود که سطح چدنی فلاویل را میسوزاند و باعث ایجاد ترکهای ریز روی آن میشود.
- میللنگ خودرو (بغلیاتاقانها): فشردن مداوم پدال کلاچی که هیدرولیک آن خراب است و سفت شده، فشار محوری شدیدی به بغلیاتاقانهای میللنگ موتور وارد کرده و باعث ایجاد لقی مجاز میللنگ میشود.
زمان مراجعه به تعمیرکار تخصصی
کاربر گرامی، مدار هیدرولیک کلاچ جک J5 تحت فشار بالایی کار میکند و هواگیری یا تعویض پمپهای آن به دلیل موقعیت دسترسی سخت در پشت بوستر ترمز و زیر سینی باتری، نیازمند ابزار تخصصی و مهارت مکانیکی است. توصیه میشود جهت جلوگیری از خالی شدن ناگهانی ترمزها (به دلیل مخزن مشترک)، از دستکاری لولههای فلزی هیدرولیک کلاچ در خانه خودداری کرده و در صورت مشاهده علائم زیر، فوراً به تعمیرگاههای تخصصی مراجعه کنید:
- پایین رفتن ناگهانی پدال کلاچ و عدم بازگشت پدال به سمت بالا (چسبیدن پدال به کف اتاق).
- کم شدن مداوم سطح روغن ترمز در مخزن اصلی خودرو بدون وجود نشتی در چرخها.
- سفت شدن پلهای پدال کلاچ به طوری که هنگام فشردن صدای قیژقیژ یا پله کردن زیر پا احساس شود.
- جا نرفتن هیچکدام از دندهها در زمان روشن بودن موتور.
اقدام پیشنهادی در زمان خالی کردن کلاچ در جاده
اگر در جاده یا بزرگراه در حال حرکت هستید و ناگهان پدال کلاچ خالی کرد و کاملاً پایین گرفت به طوری که دیگر نتوانستید کلاچ بگیرید، این مراحل اضطراری را برای نجات خودرو انجام دهید:
- آرامش خود را حفظ کنید و فلاشر را روشن کنید: سرعت خودرو را با رها کردن گاز کم کنید و به سمت راست جاده هدایت شوید.
- استفاده از تعویض دنده بدون کلاچ (کد دور موتور): اگر مجبور به کم کردن دنده هستید، گاز را رها کنید، دسته دنده را به آرامی به سمت خلاص هدايت کنید. برای جا زدن دنده سنگینتر، یک گاز کوتاه (جفت کلاچ مجازی) بزنید تا دور موتور با سرعت شفت هماهنگ شود و سپس دنده را بدون فشار زیاد در جای خود بنشانید.
- روشن کردن در دنده برای شروع حرکت: اگر خودرو کاملاً متوقف شد، موتور را خاموش کنید. دنده را در وضعیت دنده دو قرار دهید. پا را روی ترمز نگه دارید و استارت بزنید. خودرو با چند تکان کوچک روشن شده و با دنده دو به حرکت ادامه میدهد تا بتوانید خود را به اولین تعمیرگاه امن برسانید.
مرتبط بخوانید: مشکلات گیربکس جک J5 دستی
سوالات متداول
خیر، سیستم کلاچ جک J5 هیدرولیکی است و به طور خودکار با توجه به میزان ضخامت صفحه کلاچ و فشار روغن رگلاژ میشود. هیچ پیچ یا مهرهای برای بالا یا پایین آوردن دستی پدال وجود ندارد.
این پدیده به دلیل ضعف پمپ کلاچ پایین (روی گیربکس) رخ میدهد. گرما باعث انبساط و شل شدن لاستیکهای آببندی داخل پمپ شده و فشار روغن فرار میکند. با خنک شدن خودرو، لاستیکها کمی جمع شده و موقتاً فشار برمیگردد.
توصیه میشود روغن ترمز خودرو (که مشترک با مدار کلاچ است) هر ۴۰ هزار کیلومتر یا حداکثر هر دو سال یکبار به طور کامل تخلیه و با روغن ترمز مرغوب استاندارد (DOT4) شارژ و هواگیری شود.
اگر ماشین در دندههای سبک بکسواد نمیکند، یعنی هنوز لنت صفحه تمام نشده اما به فاز پایانی عمر خود نزدیک شده است. بالا گرفتن کلاچ زنگ خطری است که به شما میگوید باید برای تعویض کیت کلاچ در آیندهای نزدیک برنامهریزی کنید.
سفت شدن پدال ربطی به پمپها ندارد، بلکه نشاندهنده خشک شدن ساچمههای بلبرینگ کلاچ یا از بین رفتن خاصیت ارتجاعی شاخکهای خورشیدی دیسک کلاچ است که نیاز به تعویض کامل کیت کلاچ دارد.
جمعبندی
بالا گرفتن یا پایین گرفتن کلاچ جک J5 دستی یک نقص فنی است که به ما میگوید تعادل سیستم انتقال قدرت به هم خورده است. بالا گرفتن پدال ریشه در مسائل مکانیکی و اتمام ضخامت صفحه کلاچ دارد، در حالی که پایین گرفتن پدال عمدتاً یک خطای هیدرولیکی ناشی از هواگرفتن مدار، فرسودگی روغن ترمز یا خرابی پمپهای کلاچ بالا و پایین است. توجه به علائم اولیه و پرهیز از رفتارهای تهاجمی در رانندگی، بهترین راه برای صیانت از گیربکس این سدان جادار است.
از اینکه این مقاله تخصصی و عیبیابیمحور را در مجله جک یار مطالعه کردید، از شما سپاسگزاریم. تجربیات زنده و ارزشمند شما مالکان محترم در جادهها و تعمیرگاهها، چراغ راهی برای ارتقای دانش فنی کل جامعه جکسواران ایران است. آیا خودروی جک J5 دندهای شما هم تا به حال با چالش تغییر موقعیت پدال کلاچ یا سفت جا رفتن دندهها مواجه شده است؟ مشکل از کدام پمپ بود و چطور آن را حل کردید؟ لطفاً نظرات، تجربیات عینی و سوالات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا مهندسان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
