در میان خودروهای سدان سایز متوسط که در دهه نود توسط شرکت کرمان موتور به بازار ایران عرضه شدند، جک J5 دستی با پیشرانه ۱.۵ لیتری میتسوبیشی به عنوان یک خودروی خانگی، جادار و به نسبت کماستهلاک شناخته میشود. هماهنگی مناسب جعبهدنده ۵ سرعته دستی با این پیشرانه تنفس طبیعی، سواری روانی را در جادهها فراهم میکند؛ اما امان از روزی که قطعات مصرفی این سیستم انتقال قدرت به پایان عمر خود برسند. در این میان، کیت کلاچ به عنوان خط مقدم انتقال نیروی موتور به چرخها، بیشترین فشار را به خصوص در ترافیکهای فرسایشی کلانشهرهای ایران تحمل میکند. آشنایی با علائم خرابی دیسک و صفحه جک J5 دستی یکی از حیاتیترین نیازهای دارندگان این خودرو است تا قبل از ماندن در راه یا آسیب به قطعات گرانقیمت گیربکس، متوجه افت راندمان خودروی خود شوند.
اگر پای صحبت استادکارهای بااصالت بازار چراغبرق تهران یا تراشکاران باسابقه خیابان قزوین بنشینید، دلایل جالبی را برای اتمام زودهنگام این قطعه مطرح میکنند. عمو مهران، از مکانیکهای قدیمی و دلسوز محله طرشت تهران که سالهاست روی پلتفرمهای مختلف جک کار میکند، همیشه در مغازهاش میگوید: «موتور ۱.۵ لیتری جک جی ۵، موتور بدو و روانی است، اما گشتاورش در دورهای پایین کمی تنبل است. همین باعث میشود رانندهها برای شتاب گرفتن در سربالاییها یا شروع حرکت در ترافیک، ناخودآگاه بیشتر کلاچ نیمبند نگه دارند. نیمکلاچ طولانیمدت یعنی سم مهلک برای دیسک و صفحه! راننده فکر میکند ماشینش پیر شده و راه نمیرود، اما نمیداند صفحه کلاچ بنده خدا صاف شده و چسبندگیاش را از دست داده است. اگر به موقع تعویضش نکنی، فلاویل را هم خط میاندازد و خرجت دوبرابر میشود.»
در این مقاله کاملاً تخصصی، عمیق و کاربردی از مجله خودرویی جک یار قصد داریم مدار انتقال قدرت، دیسک، صفحه و بلبرینگ کلاچ این خودرو را روی میز کالبدشکافی بگذاریم تا با زبان ساده تعمیرگاهی و بدون عبارات پیچیده، ریشه تمام نشانههای ضعف کلاچ را پیدا کنیم.
جدول خلاص علائم خرابی دیسک و صفحه جک J5 دستی
برای اینکه قبل از ورود به جزییات فنی، یک دید کلی نسبت به وضعیت کلاچ خودروی خود پیدا کنید، جدول زیر نشانهها، علتهای زیرپوستی و وضعیت قطعات مرتبط را خلاصه کرده است:
| نشانه مشهود در خودرو | وضعیت پدال کلاچ | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
|---|---|---|---|
| گاز هرز خوردن خودرو در دندههای ۳ و ۴ (شتاب نگرفتن) | پدال بسیار بالا آزاد میکند | از بین رفتن کامل لنتهای اصطکاکی صفحه کلاچ | صفحه کلاچ فرسوده (اتمام گوشت صفحه) |
| سفت شدن شدید پدال زیر پا و خستگی پا در ترافیک | پدال پلهای و سفت شده است | ضعیف شدن و دفرمگی شاخکهای خورشیدی دیسک | دیسک کلاچ (ضعف فنر خورشیدی) |
| لرزش شدید اتاق و موتور هنگام شروع حرکت (دنده ۱) | پدال لرزش دارد | تاب برداشتن دیسک یا شیشه شدن سطح لنتها | دیسک کلاچ / ناهمواری سطح فلاویل |
| شنیده شدن صدای سوت یا خرخر با فشردن پدال کلاچ | صدا با گرفتن کلاچ شروع میشود | خشکی ساچمهها و از بین رفتن گریس داخلی بلبرینگ | بلبرینگ کلاچ (خارج از گیربکس) |
| بوی سوختگی شدید (شبیه بوی لنت ترمز داغ) در سربالایی | پدال داغ و بیرمق احساس میشود | اصطکاک شدید و سر خوردن صفحه روی فلاویل زیر بار | کیت کامل کلاچ (سوختن صفحه) |
جزئیات بیشتر: مشکلات گیربکس دستی جک جی ۵
علائم اصلی خرابی دیسک و صفحه جک J5 دستی
کیت کلاچ جک J5 دستی معمولاً قبل از اینکه کاملاً ببرد و خودرو را در وسط خیابان قفل کند، علائم هشداردهندهای از خود بروز میدهد. توجه به این علائم مانع از آسیب به قطعات جانبی موتور میشود:
- بالا آمدن بیش از حد نقطه رگلاژ کلاچ: اگر متوجه شدهاید که برای حرکت خودرو، پا باید تقریباً به طور کامل از روی پدال کلاچ برداشته شود تا ماشین راه بیفتد، این اولین و واضحترین نشانه از نازک شدن لنتهای صفحه کلاچ است.
- پدیده گاز هرز (عدم تناسب دور موتور و سرعت): در جاده یا بزرگراه، وقتی خودرو در دنده ۳ یا ۴ است و پدال گاز را فشار میدهید، دور موتور در پشت آمپر به سرعت بالا میرود اما سرعت خودرو تغییر چندانی نمیکند. این یعنی صفحه کلاچ توانایی قفل شدن روی فلاویل را ندارد و سر میخورد.
- لرزش شدید پدال و بدنه در شروع حرکت: هنگام حرکت از حالت سکون در دنده یک، تمام اتاق خودرو به لرزه میافتد. این حالت که به لرزش شروع حرکت معروف است، نشاندهنده ناهمگون شدن سطح اصطکاک یا شکستگی فنرهای ضربهگیر روی صفحه کلاچ است.
- کاهش کشش شدید در سربالاییها: خودرویی که پیش از این به راحتی از شیبها بالا میرفت، اکنون در سربالاییها کم میآورد و راننده مجبور میشود مدام دنده را معکوس کند.
علتهای احتمالی خرابیها
سیستم انتقال قدرت جک جی ۵ دستی شامل یک کیت کلاچ سه تکه (دیسک، صفحه و بلبرینگ) است که در هماهنگی با فلاویل (چرخطیار) و پمپهای هیدرولیکی کلاچ کار میکند. در ادامه، عملکرد هر قطعه را بررسی میکنیم.

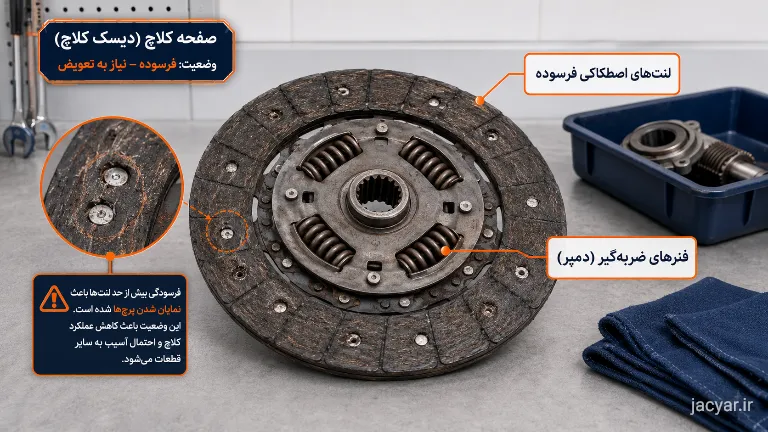

۱. صفحه کلاچ (Clutch Disc)؛ رابط اصطکاکی انتقال گشتاور
صفحه کلاچ یک دیسک فلزی مدور است که در دو طرف آن لنتهای اصطکاکی مقاومی به وسیله پرچ نصب شدهاند. در مرکز این صفحه، یک بخش هزارخاری وجود دارد که روی شفت ورودی گیربکس قرار میگیرد و ۴ یا ۶ فنر مارپیچ قدرتمند (فنرهای دمپر) روی آن تعبیه شده است.
علت خرابی و عملکرد: وظیفه صفحه کلاچ، چسبیدن به سطح صاف فلاویل و انتقال گشتاور موتور به گیربکس است. فنرهای روی صفحه، ضربات ناگهانی موتور در زمان رها شدن کلاچ را به خود جذب میکنند. با گذشت زمان و کارکرد خودرو، لنتهای اصطکاکی در اثر سایش مداوم خورده میشوند تا جایی که سر پرچها آزاد شده و روی فلز فلاویل خط میاندازند. همچنین رانندگی در ترافیک شدید باعث داغ شدن لنتها و به اصطلاح “شیشه شدن” سطح آنها میشود که ضریب اصطکاک را شدیداً کاهش میدهد.

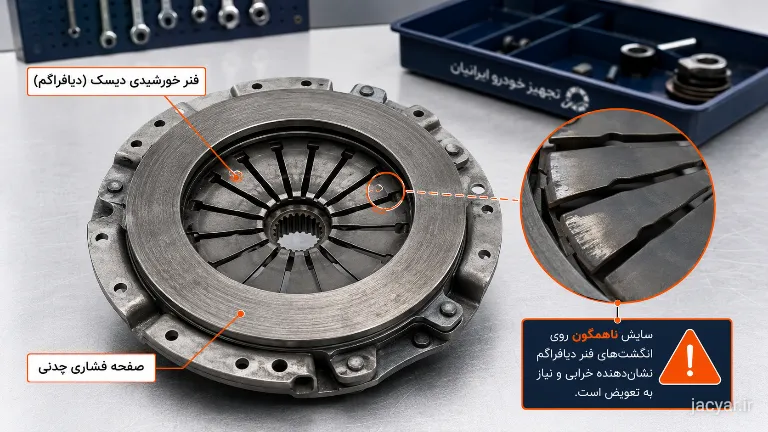

۲. دیسک کلاچ (Clutch Pressure Plate)
دیسک کلاچ از یک پوسته فلزی محکم، یک صفحه فشاری چدنی سنگین و یک فنر خورشیدی (دیافراگمی) مرکزی تشکیل شده است که به موتور پیچ میشود.
علت خرابی و عملکرد: دیسک کلاچ وظیفه دارد با نیروی فنر خورشیدی خود، صفحه کلاچ را با قدرت بالا به فلاویل بچسباند. وقتی پدال کلاچ را فشار میدهید، بلبرینگ به مرکز این فنر خورشیدی فشار میآورد و دیسک عقب میرود تا صفحه آزاد شود. به مرور زمان و در اثر کلاچگیریهای مکرر، شاخکهای فنر خورشیدی خاصیت ارتجاعی خود را از دست میدهند، سفت و خشک میشوند یا دفرمگی پیدا میکنند. این مسئله علت اصلی سفت شدن پدال کلاچ در زیر پای راننده جک J5 است.
عیبیابی: بالا گرفتن یا پایین گرفتن کلاچ جک J5 دستی
۳. بلبرینگ کلاچ
بلبرینگ کلاچ قطعهای دوار است که روی لوله راهنمای شفت ورودی گیربکس حرکت رفت و برگشتی دارد و رابط بین دوشاخه کلاچ و فنر خورشیدی دیسک است.
علت خرابی و عملکرد: این بلبرینگ فشار هیدرولیکی پمپ کلاچ را به فنر خورشیدی دیسک منتقل میکند. گریس داخلی این بلبرینگ به مرور زمان و در اثر حرارت بالای گلدانی گیربکس خشک میشود. وقتی گریس خشک شود، ساچمهها روی رینگ داخلی به سختی میچرخند و کچل میکنند. علامت واضح آن این است که در حالت عادی خلاص صدایی ندارید، اما به محض اینکه پا را روی پدال کلاچ میگذارید، صدای جیغ یا خرخر از زیر کاپوت شنیده میشود.

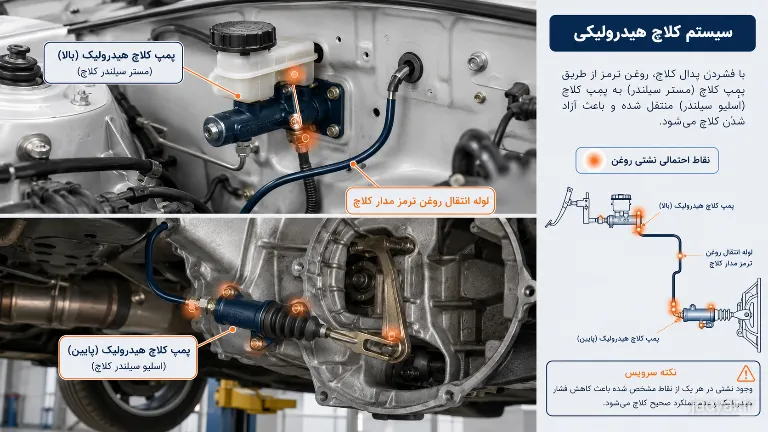

۴. پمپهای کلاچ هیدرولیک و مخزن روغن
جک J5 دستی برخلاف خودروهای قدیمی سیم کلاچی ندارد، بلکه از مدار هیدرولیکی شامل پمپ بالا (زیر پدال) و پمپ پایین (روی گیربکس) برای فشردهسازی بلبرینگ استفاده میکند.
علت خرابی و عملکرد: اگر پمپها دچار نشتی روغن ترمز یا هواگرفتگی شوند، کورس حرکت دوشاخه کلاچ کم میشود. این عیب باعث میشود حتی وقتی پدال را تا آخرین میلیمتر به کف میچسبانید، دیسک نتواند صفحه را کاملاً آزاد کند؛ در نتیجه دندهها (به خصوص دنده یک و دنده عقب) به شدت سفت جا میروند و راننده به اشتباه تصور میکند دیسک و صفحه تمام شده است.
پیشنهاد مطالعه: نگهداری جک J5 دستی
راهنمای تست دیسک و صفحه توسط مالک خودرو
اگر شک دارید که دیسک و صفحه جک J5 شما تمام شده یا خیر، قبل از مراجعه به تعمیرگاه میتوانید این دو آزمایش تجربی و ایمن را در یک محوطه خلوت و مسطح انجام دهید:
- تست دنده حرکت از حال سکون (تست دنده دو یا سه): خودرو را روشن کنید، ترمز دستی را تا انتها محکم بکشید. پدال کلاچ را تا آخر فشار دهید و دنده را در وضعیت دنده سه (یا دنده دو) قرار دهید. کمی به موتور گاز بدهید (حدود دور موتور ۲۰۰۰) و سپس پدال کلاچ را به آرامی رها کنید.
- نتیجه الف: اگر دیسک و صفحه سالم باشد، به محض رها شدن کلاچ، موتور خودرو باید فوراً کوپ کند و خاموش شود.
- نتیجه ب: اگر کلاچ را کاملاً رها کردید و موتور روشن ماند یا با تاخیر زیاد و لرزش شدید خاموش شد، یعنی صفحه به شدت ساییده شده و روی فلاویل سر میخورد و عمرش تمام است.
- تست شتابگیری در سربالایی کمشیب: در حین حرکت در یک سربالایی ملایم، خودرو را در دنده ۴ قرار دهید. سرعت خودرو را به حدود ۵۰ کیلومتر در ساعت برسانید و ناگهان پدال گاز را تا انتها فشار دهید. به عقربه دور موتور و سرعتسنج نگاه کنید؛ اگر عقربه دور موتور بالا رفت اما سرعت ماشین به همان نسبت زیاد نشد، کلاچ خودروی شما در زیر بار در حال بکسواد کردن است.
تجربه تعمیرکاران
در دالانها و مغازههای شلوغ بازار خودروی تهران و تعمیرگاههای شهرهای مختلف، تجربیات بسیار ارزشمندی درباره سیستم کلاچ جک دستی وجود دارد. استاد فرج، از تراشکاران و دیسکوسایتسازهای باسابقه در بازار امیرکبیر تهران، تجربه خود را اینطور خلاصه میکند:
«بسیاری از رانندههای جک جی ۵ دستی وقتی برای تعویض کلاچ میآیند، فقط به خرید یک کیت کلاچ جدید فکر میکنند و اصرار دارند سریع کار تمام شود. اما من همیشه به مکانیکها سفارش میکنم که آقا، جان هرکسی که دوست دارید، وقتی گیربکس را پایین آوردید، دست روی سطح فلاویل بکشید! فلاویل جک به خاطر حرارت کلاچ نیمبند خیلی وقتها تاب برمیدارد یا اصطلاحاً ریزترک میخورد. اگر فلاویل تراش نخورد و صاف نشود، صدم ثانیه بعد از بستن بهترین دیسک و صفحه نو هم، ماشین در دنده یک مثل بید میلرزد! فیلرگیری و تراش به اندازه فلاویل، نصفِ کارِ نرمی کلاچ جک است.»
قطعات مرتبط و زنجیره آسیب ناشی از بیتوجهی به اتمام کلاچ
بیتوجهی به علائم اتمام دیسک و صفحه و اصرار بر رانندگی با کلاچ ضعیف، آسیبهای زنجیرهواری به قطعات گرانقیمت زیر وارد میکند:
- فلاویل (چرخطیار): وقتی لنت صفحه تمام شود، پرچهای آهنی صفحه مستقیماً با چدن فلاویل برخورد میکنند. این امر باعث ایجاد شیارهای عمیق روی فلاویل میشود که در بسیاری از مواقع دیگر با تراشکاری هم درست نمیشود و مالک مجبور به خرید کلاچ و فلاویل نو با هم میشود.
- کاسهنمدهای ته میللنگ و شفت ورودی: حرارت شدیدی که در اثر سر خوردن صفحه کلاچ تولید میشود، کاسهنمدهای پلاستیکی پشت فلاویل و داخل گلدانی گیربکس را خشک و دفرمه میکند که نتیجه آن نشتی شدید روغن موتور و واسکازین روی کلاچ نو خواهد بود.
- برنجیها و دندههای گیربکس: کلاچ ضعیف باعث بد جا رفتن دندهها میشود. فشار آوردن به اهرم دنده برای جا زدن، دنده برنجیهای گیربکس را خرد میکند.
زمان مراجعه به تعمیرکار
کاربر گرامی، تعویض کیت کلاچ جک J5 مستلزم پایین آوردن کامل رام جلوبندی، باز کردن پلوسها و جدا کردن جعبهدنده از بلوک موتور است. این فرآیند نیاز به جکهای سوسماری، پرس هیدرولیک و دانش فنی بالا جهت تنظیم کابلهای ماهک دارد. توصیه میشود به دلیل خطرات ناشی از افتادن گیربکس، به هم خوردن زوایای چرخها و هواگرفتن پمپهای هیدرولیکی، از باز کردن قطعات کلاچ در پارکینگ خانه خودداری کرده و در صورت مشاهده علائم زیر، فوراً به تعمیرگاههای مجاز یا متخصصان گیربکس مراجعه کنید:
- استشمام بوی شدید سوختگی شبیه به لنت از زیر کاپوت همراه با دود سفید ملایم در ترافیک.
- جا نرفتن دنده یک و دنده عقب در زمان روشن بودن موتور (در حالی که در حالت خاموش راحت جا میروند).
- شنیده شدن صدای خرد شدن یا تقتق شدید از گلدانی گیربکس به محض رها کردن پدال کلاچ.
- سفت شدن پدال کلاچ به طوری که فشار دادن آن نیاز به نیروی غیرعادی پا داشته باشد.
اقدام پیشنهادی در زمان بکسواد شدید کلاچ در جاده
اگر در یک جاده برونشهری یا مسیر کوهستانی هستید و ناگهان صفحه کلاچ خودروی جک شما به شدت ضعیف شد و ماشین دیگر در دندههای سبک شتاب نمیگیرد، این اقدامات اضطراری را انجام دهید تا بدون ماندن در راه، خود را به اولین شهر برسانید:
- بار خودرو را سبک کنید و سرعت را یکنواخت نگه دارید: کولر خودرو را فوراً خاموش کنید تا بار اضافی از روی موتور برداشته شود. از شتابگیریهای ناگهانی و تختهگاز رفتن جداً خودداری کنید.
- در دندههای سنگینتر رانندگی کنید: اگر در دنده ۴ ماشین گاز هرز میخورد، دنده را به ۳ معکوس کنید و اجازه دهید ماشین با دور موتور بالاتر اما با فشار کمتری روی صفحه کلاچ حرکت کند. در دندههای سنگین گشتاور راحتتر منتقل میشود و صفحه کمتر سر میخورد.
- از نیمکلاچ گرفتن در شیبها دوری کنید: اگر در ترافیک سربالایی ماندید، به هیچ عنوان با کلاچ کلاچبازی ماشین را ثابت نگه ندارید؛ از ترمز دستی برای شروع حرکت استفاده کنید تا آخرین ذرههای لنت صفحه کلاچ نسوزد و بتوانید به تعمیرگاه برسید.
سوالات متداول
طول عمر این قطعه کاملاً به سبک رانندگی و محل تردد بستگی دارد. در ترافیکهای سنگین کلانشهرها معمولاً بین ۶۰ هزار تا ۸۰ هزار کیلومتر عمر میکند، اما در رانندگیهای جادهای و بدون شتابگیری ناگهانی، این عدد میتواند به بیش از ۱۰۰ هزار کیلومتر نیز برسد.
خیر. سفت شدن پدال عمدتاً ناشی از ضعیف شدن و خشکی فنر خورشیدی دیسک کلاچ یا فرسودگی و کثیفی روغن ترمز در مدار هیدرولیک کلاچ است. با این حال، تعویض کل کیت به صورت یکجا توصیه میشود.
سیستم کلاچ هیدرولیکی جک J5 برخلاف سیستمهای سیمی، به صورت خودکار رگلاژ میشود و بازویی دستی برای تنظیم ندارد. اگر کلاچ خیلی بالا آزاد میکند، نشانه اتمام گوشت صفحه کلاچ است و راهی جز تعویض قطعه وجود ندارد.
این مشکل دو دلیل عمده دارد؛ یا پمپ کلاچ بالا یا پایین خودرو ضعیف است و مدار هیدرولیک به خوبی هواگیری نشده و کلاچ کامل جدا نمیکند، یا اینکه در زمان نصب، شفت ورودی گیربکس به درستی روانکاری نشده است.
کیت کلاچهای اصلی شرکتی کرمان موتور (JAC Genuine Parts) و برندهای معتبر کرهای یا ژاپنی دارای هولوگرام اصالت در بازار چراغبرق، بهترین گزینهها هستند. استفاده از نمونههای فلهای و ارزانقیمت چینی باعث بروز لرزش شدید در دنده یک میشود.
جمعبندی
علائم خرابی دیسک و صفحه جک J5 دستی، زنگ خطرهایی واضح از سوی سیستم انتقال قدرت خودرو هستند که نادیده گرفتن آنها عواقب هزینهبرداری دارد. پدیده گاز هرز خوردن در دندههای سبک، بالا آمدن نقطه رگلاژ کلاچ، سفت شدن پدال زیر پا و لرزش اتاق در شروع حرکت، همگی حکایت از پایان عمر مفید این قطعه مصرفی دارند. بررسی مداوم سطح روغن مدار هیدرولیک کلاچ و پرهیز از نیمکلاچهای طولانی در سربالاییها، کلید افزایش طول عمر این سیستم است.
