بررسی علت کم کردن آب رادیاتور جک S5 یکی از مهمترین دغدغههای مالکان این شاسیبلند محبوب پرقدرت در بازار ایران است.کم شدن مایع خنککننده در موتورهای توربوشارژ مانند جک S5 (چه مدل دندهای و چه اتوماتیک ۲.۰ متوربو یا ۱.۵ فیسلیفت) میتواند عواقب سنگینی مثل تاب برداشتن سرسیلندر، ترسیدن واشر یا حتی آسیب جدی به کاتریج توربو داشته باشد.در این مقاله اختصاصی از مجله تخصصی جک یار، به عنوان مرجع تخصصی خودروهای جک در ایران، با نگاهی مکانیکی، عمیق و کاملاً بازارمحور، تمام علل پنهان و آشکار افت سطح آب رادیاتور این خودرو را بررسی میکنیم.
«قدیمیا تو بازار چراغبرق میگفتن: ماشین توربو مثل بچه کوچیکه، تب کنه سریع نشون میده اما اگه به دادش نرسی خرابی به بار میاره! تو جک S5 آب کم کردن رو شوخی نگیرید، چون توربو با همین آب خنک میشه و اگه خشک کار کنه، ده میلیون خرابی رو میکنه پنجاه میلیون!» — استاد رضا، مکانیک باسابقه بازار تهران
جدول نشانه، علت و قطعه مرتبط در جک S5
قبل از اینکه وارد جزئیات فنی بشویم، این جدول به شما کمک میکند تا با یک نگاه سریع، نشانه مشکل خودروی خود را پیدا کرده و قطعه مشکوک را شناسایی کنید:
| نشانه و علامت در خودرو | علت احتمالی | قطعه مرتبط و مشکوک | اولویت اقدام |
| خروج آب از دور درب منبع انبساط یا افت تدریجی | هرز شدن رزوه یا خراب شدن سوپاپ درب | درب منبع انبساط / منبع انبساط | سریع (هزینه پایین) |
| خیس شدن زیر پایدان راننده/شاگرد یا بوی ضد یخ داخل اتاق | نشتی از رادیاتور بخاری یا لولههای رابط | رادیاتور بخاری / اورینگهای بخاری | میانمدت |
| کم شدن آب بدون نشتی ظاهری + سفید شدن دود اگزوز | نفوذ آب به محفظه احتراق یا کاتریج توربو | واشر سرسیلندر / پوسته خنککننده توربو | اضطراری و فوری |
| وجود قطرات آب زیر جلوپنجره یا سینی زیر موتور | ترک خوردگی شبکه یا اورینگهای رادیاتور | رادیاتور اصلی آب / شلنگهای رادیاتور | سریع |
| شیرهای شدن زیر درب موتور (مخلوط آب و روغن) | رد کردن آب به کارتل یا خرابی اویل کولر | واشر سرسیلندر / خنککننده روغن (اویل کولر) | فوری و بسیار حساس |
| نشتی قطرهای زیر پوسته تایم یا سمت چپ موتور | فرسودگی فیبر و فنر واترپمپ | واترپمپ (پمپ آب) | سریع |
علائم اصلی کم کردن آب رادیاتور جک S5
کاهش مایع خنککننده معمولاً خودش را با یک یا چند نشانه هشداردهنده زیر نشان میدهد:
- پایین آمدن سطح مایع در منبع انبساط: علامت شاخص علامتگذاری شده روی منبع شفاف انبساط که زیر خط Minimum میرود.
- روشن شدن چراغ چک یا اخطار آمپر آب:با بالا رفتن دمای موتور از حد نرمال (وسط گیج).
- استشمام بوی شیرین و خاص ضد یخ: حس کردن بوی ضد یخ اطراف کاپوت یا داخل کابین پس از گرم شدن موتور.
- شنیده شدن صدای قلقل از پشت داشبورد:وجود هوا در مدار بخاری یا سیستم خنککننده.
- بخار کردن از زیر کاپوت یا خیس بودن سینی زیر موتور:مشاهده قطرات رنگی (معمولاً سبز یا قرمز) خنککننده روی زمین یا قطعات موتور.
علتهای کم شدن آب رادیاتور جک S5
موتور ۲۰۰۰ سیسی توربو جک S5 دارای سیستم خنککاری پیچیدهتری نسبت به خودروهای تنفس طبیعی است.آب در این خودرو نه تنها بلوک موتور و سرسیلندر، بلکه توربوشارژر و خنککننده روغن را هم خنک میکند.دلایل اصلی افت سطح آب عبارتند از:
۱. خرابی درب منبع انبساط و خود منبع
منبع انبساط جک S5 تحت فشار کار میکند و درب آن دارای سوپاپ تنظیم فشار است. با گذشت زمان و تحت تاثیر حرارت بالا، اورینگ یا فنر داخلی درب خرابی نشان میدهد. در نتیجه، آب به شکل بخار خارج شده یا در فشارهای بالا از دور درب بیرون میریزد.
۲. نشتی از سیستم خنککننده توربوشارژر
در جک S5، توربوشارژر با مدار آب خنک میشود تا از داغ شدن شدید شفت توربو جلوگیری کند.شلنگهای فلزی و لاستیکی متصل به توربو و واشرسرهای مربوطه به دلیل مجاورت با دمای بسیار بالای اگزوز، دچار فرسودگی و نشتی ریز میشوند که اغلب به دلیل تبخیر فوری، روی زمین قطرهای نمیریزد!
۳. پوسیدگی رادیاتور آب و شلنگها
رادیاتور اصلی که پشت جلوپنجره نصب شده، ممکن است به دلیل ضربه سنگریزه یا استفاده از آب معمولی (ایجاد رسوب) دچار خوردگی و سوراخهای میکروسکوپی شود. همچنین بستهای فلزی و شلنگهای ورودی/خروجی ترموستات به مرور زمان شل یا ترکخورده میشوند.
۴. خرابی واترپمپ
واترپمپ وظیفه گردش سریع آب در مدار را دارد.خرابی فیبر و فنر یا آببند واترپمپ باعث جاری شدن آب از سوراخ تخلیه (Weep Hole) زیر پوسته واترپمپ میشود.
۵. آسیبدیدگی واشر سرسیلندر
اگر خودرو سابقه جوش آوردن داشته باشد یا بدون ضد یخ کار کرده باشد، واشر سرسیلندر میسوزد یا سرسیلندر آلومینیومی تاب برمیدارد.در این حالت آب وارد محفظه احتراق شده و از اگزوز به صورت بخار خارج میشود یا وارد مدار روغن میگردد.
عملکرد قطعات کلیدی سیستم خنککننده جک S5
- منبع انبساط (Expansion Tank):مخزنی پلاستیکی و مقاوم در برابر فشار که مایع اضافه ناشی از انبساط گرمایشی را در خود جای میدهد و نوسانات حجم آب را جبران میکند.
- توربوشارژر (Turbocharger):قطعهای که با گازهای خروجی اگزوز کار کرده و هوای فشرده به موتور میرساند.آب خنککننده دور پوسته مرکز آن میچرخد تا مانع ذوب شدن بلبرینگها و شفت شود.
- ترموستات (Thermostat):شیر حرارتی خودکار که تا رسیدن دمای موتور به حد استاندارد (حدود ۸۲ الی ۸۷ درجه)، مسیر آب به سمت رادیاتور را مسدود نگه میدارد.
راهنمای تست و عیبیابی توسط مالک خودرو
پیش از مراجعه به تعمیرگاه، میتوانید این بررسیهای اولیه و ساده را با رعایت کامل نکات ایمنی انجام دهید:
- تست چشمی منبع انبساط (در حالت موتور کاملاً سرد):سطح آب باید بین خطوط F (FULL) و L (LOW) باشد.بدنه منبع انبساط را برای یافتن ترکهای مویی یا رسوبات زرد و سفید بررسی کنید.
- بررسی درب منبع انبساط:درب منبع را باز کنید.اگر لاستیک زیر سوپاپ دچار دفرمگی، پارگی یا رسوبگرفتگی شدید شده باشد، درب حتماً باید تعویض شود.
- بازرسی سینی زیر موتور وزیر فرش زیرپایی:با یک چراغقوه، سینی زیر موتور را بررسی کنید.وجود مایع رنگی نشانه نشتی است.همچنین موکت کف خودرو سمت رراننده و شاگرد را لمس کنید تا از عدم نشتی رادیاتور بخاری مطمئن شوید.
- تست درب روغن موتور:درب خانه روغن روی موتور را باز کنید.اگر زیر درب لایهای شبیه به گیریس سفید یا کرمرنگ (شیرهمانند) دیدید، آب و روغن مخلوط شده و نباید موتور را روشن کنید!
- تست دود اگزوز:در حالت کارکرد درجا، اگر از اگزوز دود سفید غلیظ و پیوسته همراه با بوی شیرین خارج میشود، احتمال سوزاندن واشر یا نفوذ آب به توربو بالاست.
⚠️ هشدار ایمنی بسیار مهم: هرگز و تحت هیچ شرایطی درب منبع انبساط یا رادیاتور را در زمانی که موتور داغ است باز نکنید! مایع خنککننده تحت فشار شدید و دمای بالای ۱۰۰ درجه سانتیگراد قرار دارد و باز کردن آن موجب پاشش شدید و سوختگی درجه سه خواهد شد.
تجربه تعمیرکاران و بازار ایران
در بازار چراغبرق تهران و تعمیرگاههای تخصصی خودروهای چینی در شهرهایی مثل اصفهان، مشهد و شیراز، تجربه مکانیکهای سنتی و باسابقه نکات جالبی درباره جک S5 به ما نشان میدهد:
«توی جک S5های کارکرده بالای ۸۰ هزار تا، اول از همه برید سراغ درب منبع انبساط و شلنگ سه راهی آب پشت موتور. جنس فابریک منبع انبساط بعد چند سال حالت خشک پیدا میکنه و از زیر رزوه هوا میکشه. نود درصد کسایی که میان میگن آب کم میکنه و معلوم نیست کجاست، با یه تعویض درب منبع و هواگیری اصولی مشکلشون حل میشه. جنس متفرقه ارزون هم نندازید که سوپاپش کار نمیکنه و فشار میاره رادیاتور رو میترکونه!»— احد آقا، تعمیرکار تخصصی جک در خیابان امیرکبیر تهران
همچنین تجربه بازار نشان داده استفاده از آب لولهکشی شهری به دلیل سختی بالا و املاح زیاد، در مدت کمتر از ۲ سال مجاری نازک خنککننده توربو و رادیاتور اصلی جک S5 را دچار گرفتگی شدید میکند.همواره باید از ترکیب ۵۰/۵۰ آب مقطر استاندارد و ضدیخ باکیفیت استفاده شود.
تفاوت نسخههای جک S5 درسیستم خنککننده
خودروی جک S5 در ۳ نسخه اصلی در کرمان موتور به مونتاژ رسیده است که تفاوتهای جزیی در سیستم خنککننده دارند:
- نسخه ۲.۰ لیتری دندهای (مدل ۹۳ تا ۹۵):سیستم خنککاری سادهتر است اما به دلیل فشاری که رانندگان در دندهکشی به موتور وارد میکنند، استهلاک واترپمپ کمی بالاتر است.
- نسخه ۲.۰ لیتری اتوماتیک (مدل ۹۵ تا ۱۴۰۰):دارای سیستم خنککننده گیربکس (خنککن متصل به مدار آب) است.در این نسخه اگر خنککن گیربکس خرابی پیدا کند، آب وارد روغن گیربکس اتوماتیک شده و آسیب بسیار سنگینی به گیربکس وارد میسازد.
- نسخه ۱.۵ لیتری توربو GDI فیسلیفت (مدل ۱۴۰۰ به بعد):موتور تزریق مستقیم سوخت با دمای کاری بالاتر. سیستم مدیریت حرارتی موتور پیشرفتهتر است و حساسیت بسیار بیشتری نسبت به کیفیت ضدیخ و هواگیری دقیق دارد.

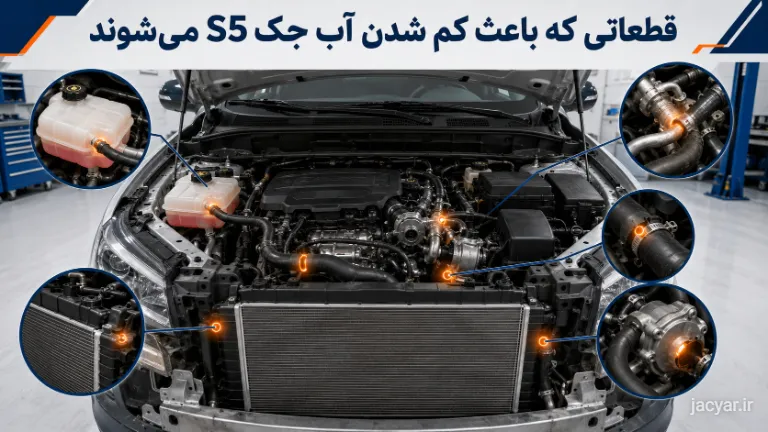

قطعات مرتبط با سیستم خنککننده جک S5
در صورت عیبیابی و نیاز به تعویض، قطعات زیر اصلیترین اجزای مدار خنککاری جک S5 هستند:
- منبع انبساط و درب منبع انبساط جک S5
- رادیاتور آب اصلی (مخصوص نسخه دستی یا اتوماتیک)
- واترپمپ موتور ۲۰۰۰ / ۱۵۰۰ توربو
- ترموستات و پوسته ترموستات
- رادیاتور بخاری و شلنگهای رابط بخاری
- خنککننده روغن گیربکس (اویل کولر گیربکس)
- شلنگهای ورودی و خروجی آب توربوشارژر
زمان مراجعه به تعمیرکار
در صورتی که با هر یک از شرایط زیر مواجه شدید، نباید به رانندگی ادامه دهید و باید بلافاصله خودرو را به تعمیرگاه تخصصی منتقل کنید:
- آمپر آب از خط وسط بالاتر رفته و فنها با دور بالا مداوم کار میکنند اما دما پایین نمیآید.
- سطح آب منبع انبساط روزانه یا هر چند روز یکبار به طور مداوم افت میکند.
- مشاهده روغن در منبع انبساط یا مشاهده کف سفیدرنگ زیر درب روغن موتور.
- شنیده شدن صدای غیرطبیعی مثل سایش از سمت پوسته تایم و واترپمپ.
اقدام پیشنهادی اضطراری
اگر در جاده یا ترافیک متوجه بالا رفتن آمپر آب و کم شدن مایع خنککننده شدید، مراحل زیر را گامبهگام انجام دهید:
۱.خودرو را در جای امن متوقف کنید:موتور را خاموش نکنید!.
خودرو را به شانه راست راه منتقل کرده، فلاشر را روشن کنید. اگر از زیر کاپوت بخار غلیظ نمیآید، موتور را خاموش نکنید، بلکه آن را در حالت درجا نگهدارید تا فنها کار کنند.
۲.بخاری خودرو را با بالاترین درجه روشن کنید:جهت کاهش سریع دمای مدار.
درجه حرارت بخاری را روی حداکثر گرمایش (Hot) و فن بخاری را روی دور آخر بگذارید. رادیاتور بخاری مانند یک رادیاتور کمکی عمل کرده و بخشی از گرمای موتور را تخلیه میکند.
۳.روی شبکه رادیاتور آب بریزید:هرگز روی بدنه داغ موتور آب نریزید.
کاپوت را با احتیاط بالا بزنید. فقط روی پرههای فلزی رادیاتور اصلی (از بیرون و جلوپنجره) آب بریزید تا خنک شود. هرگز روی پوسته سرسیلندر یا چدن اگزوز آب نریزید چون باعث ترک خوردن بلوک موتور میشود!
۴.پس از سرد شدن کامل، آب مقطر اضافه کنید:حداقل ۴۵ دقیقه صبر کنید.
پس از اینکه آمپر آب کاملاً پایین آمد و موتور سرد شد، با دستمال ضخیم درب منبع انبساط را به آرامی و با احتیاط باز کنید تا فشار تخلیه شود. سپس ترکیب آب مقطر و ضدیخ اضافه کرده و جهت هواگیری و رفع عیب به نزدیکترین تعمیرگاه بروید.
سوالات متداول
حجم کل سیستم خنککننده جک S5 حدود ۶ تا ۶.۵ لیتر است. بهترین ترکیب، استفاده از ۳ لیتر ضدیخ پایه اتیلن گلیکول باکیفیت و ۳ لیتر آب مقطر خالص (نسبت ۵۰/۵۰) است.
در موتورهای توربو، نشتیهای ریز در لولههای آب توربوشارژر یا پوسته بلوک موتور به دلیل دمای بالای قطعات سریعاً تبخیر میشوند و اثری روی زمین باقی نمیگذارند.همچنین خرابی درب منبع انبساط باعث خروج آب به صورت بخار میشود.
خیر! در بیش از ۷۰ درصد موارد، مشکل از موارد سادهای مانند خرابی درب منبع انبساط، فرسودگی شلنگها یا نشتی اتصالات توربو است. سوختن واشر سرسیلندر معمولاً با علائم تککار کردن موتور، دود سفید غلیظ یا مخلوط شدن آب و روغن همراه است.
هواگیری جک S5 باید از طریق پیچهای هواگیری روی مسیر لولههای آب و در زمان روشن بودن موتور و باز شدن ترموستات توسط تعمیرکار مجرب انجام شود تا تمامی حبوبات هوا از مدار خنککن توربو و بخاری خارج شوند.
طبق توصیه سازنده و تجربه مکانیکها، مایع خنککننده باید هر ۲ سال یا هر ۴۰,۰۰۰ کیلومتر (هر کدام زودتر فرارسید) به طور کامل تخلیه و تعویض گردد.
جمعبندی
کاهش سطح آب رادیاتور در خودروی جک S5 یک زنگ خطر مهم برای سلامت موتور توربوشارژ این خودرو است. با بازرسیهای دورهای منظم، استفاده از ضدیخ و آب مقطر استاندارد و توجه به نشانههای اولیه مانند کارکرد مداوم فنها یا افت سطح منبع انبساط، میتوانید از بروز هزینههای سنگین تعمیر موتور و سرسیلندر جلوگیری کنید.
از شما همراهان عزیز مجله تخصصی جک یار سپاسگزاریم که تا پایان این مقاله با ما همراه بودید.
تجربه شما چیست؟آیا خودروی جک S5 شما هم تا به حال با مشکل کم کردن آب مواجه شده است؟ علت آن چه بود و چگونه آن را برطرف کردید؟ حتماً نظرات، پیشنهادات و تجربیات ارزشمند خود را در بخش دیدگاهها در پایین همین صفحه با ما و سایر مالکان جک درمیان بگذارید تا دیگران نیز از تجربیات فنی شما بهرهمند شوند!
