علت ضعیف شدن ترمز جک J5

در میان خودروهای سدان متوسط که در دهه نود خورشیدی توسط شرکت کرمان موتور به بازار ایران آمدند، جک J5 (هم در مدل دنده‌ای ۱.۵ لیتری و هم در نسخه اتوماتیک ۱.۸ لیتری) به دلیل طراحی اتاق جادار و سواری نسبتاً نرم خود توانست آمار فروش بسیار خوبی را ثبت کند و هنوز هم دربازار دست‌دوم‌ها خرید و فروش می‌شود. سیستم بازدارنده این خودرو در هر چهار چرخ دیسکی است و در حالت استاندارد، قدرت توقف پایداری را فراهم می‌کند. اما یکی از چالش‌های جدی که مالکان این سدان پس از چند سال کارکرد با آن مواجه می‌شوند، افت تدریزی یا ناگهانی توان توقف خودرو است. بررسی علت ضعیف شدن ترمز جک J5 از آن دست مباحثی است که شوخی‌بردار نیست؛ چرا که هرگونه تاخیر چند ثانیه‌ای در ایستادن خودرو، می‌تواند هزینه‌های جبران‌ناپذیری مالی و جانی به همراه داشته باشد.

وقتی در دالان‌های شلوغ بازار چراغ‌برق تهران یا گاراژهای قدیمی خیابان دماوند قدم می‌زنید و با استادکارهای با اصالت هم‌کلام می‌شوید، تجربه‌های زیرپوستی زیادی را درباره این خودرو مطرح می‌کنند. عمو خداوردی، از ترمزسازان پیشکسوت حوالی میدان قزوین تهران که مویش را در سرویس مدار ترمز خودروهای آسیایی سپید کرده، همیشه به مشتریانش می‌گوید: «فرمان ماشین اگر خراب باشد جاده را گم می‌کنی، اما ترمز اگر ضعیف باشد جانت را به جاده می‌بازی! راننده می‌آید می‌گوید پدال زیر پایم مثل پنیر نرم شده یا برعکس، مثل چوب سفت شده و ماشین نمی‌ایستد. این ماشین ترمزهای قرص و محکمی دارد، اما امان از روزی که روغن ترمز رطوبت بکشد و اورینگ‌های پمپ اصلی لاغر شوند یا بوستر ماشین نفس کم بیاورد. ترمز که ضعیف می‌شود، هی پا پشت پا نزن؛ کاپوت را بالا بزن و ببین کجای این مدار هیدرولیک دارد لنگ می‌زند.»

در این مقاله تخصصی، عمیق و کاملاً کاربردی از مجله تخصصی جک یار می‌خواهیم مدار هیدرولیک، بوستر ترمز، پمپ اصلی و اتصالات چرخ‌های جک جی ۵ را روی میز عیب‌یابی بگذاریم تا ریشه افت توان ترمزگیری را پیدا کرده و راهکارهای اصولی آن را بررسی کنیم.

جدول عیب‌یابی علت ضعیف شدن ترمز جک J5

برای اینکه قبل از ورود به جزییات فنی قطعات، یک دید جامع و سریع نسبت به وضعیت سیستم بازدارنده خودروی خود پیدا کنید، جدول زیر نشانه‌ها، علت‌های زیرپوستی و قطعات متهم را خلاصه کرده است:

وضعیت و نشانه مشهود پدال	رفتار خودرو هنگام ترمزگیری	علت فنی و زیرپوستی	قطعه یا بخش متهم سیستم
پدال ترمز نرم و اسفنجی شده و تا کف اتاق پایین می‌رود	خودرو با تاخیر زیاد و مسافت طولانی می‌ایستد	وجود هوا در مدار یا فساد و رطوبت روغن ترمز	مدار هیدرولیک / روغن ترمز DOT4
پدال ترمز زیر پا به شدت سخت و به اصطلاح چوب شده است	برای توقف باید با تمام نیرو روی پدال فشار آورد	نشتی دیافراگم بوستر یا خرابی شیلنگ و سوپاپ مکش	بوستر ترمز / شیلنگ خلاء موتور
پدال در ابتدا خوب است اما کم‌کم زیر پا خالی می‌شود	خودرو در پشت چراغ قرمز شروع به حرکت به جلو می‌کند	فرار روغن از پشت اورینگ‌های پیستون پمپ اصلی	پمپ اصلی ترمز (سیلندر مرکزی)
پدال ترمز حالت عادی دارد اما چرخ‌ها قفل نمی‌کنند	ترمزگیری ضعیف همراه با بوی سوختگی شدید لنت	شیشه شدن سطح لنت یا داغ شدن بیش از حد دیسک	لنت ترمز نامرغوب / دیسک چرخ خط‌دار
پدال ترمز زیر پا حالت ضربان‌دار و لرزان پیدا می‌کند	فرمان خودرو در سرعت بالا هنگام ترمز شدید تکان می‌خورد	دفرمه شدن و تاب‌دیدگی شدید دیسک‌های چرخ جلو	دیسک‌های ترمز جلو / توپی چرخ

علائم و نشانه‌های ضعیف شدن ترمز جک J5

ضعیف شدن سیستم بازدارنده در این خودرو معمولاً به صورت ناگهانی رخ نمی‌دهد و ماشین از طریق نشانه‌های حرکتی و حسی زیر به راننده هشدار می‌دهد:

• طولانی شدن مسافت توقف: احساس می‌کنید برای متوقف کردن خودرو در یک سرعت مشخص، نسبت به گذشته باید چند متر زودتر پا روی پدال بگذارید.
• پایین گرفتن پدال ترمز: درگیری لنت‌ها با دیسک در انتهای کورس حرکت پدال رخ می‌دهد و پدال بیش از حد مجاز به کف اتاق نزدیک می‌شود.
• تغییر احساس زیر پا (چوب شدن یا اسفنجی شدن): پدال یا آن‌قدر سفت می‌شود که انعطافی ندارد و یا آن‌قدر نرم می‌شود که گویی روی یک تکه اسفنج پا می‌گذارید.
• روشن شدن چراغ هشدار ترمز در پشت آمپر: روشن شدن چراغ قرمز رنگ (علامت تعجب) در حین حرکت یا شتاب‌گیری که نشان‌دهنده کاهش سطح مایع هیدرولیک در مخزن است.

نشانه‌های مهم: تمام شدن لنت ترمز جک J5

علت‌های ضعیف شدن ترمز و کالبدشکافی قطعات

سیستم ترمز جک J5 یک مدار هیدرولیکی بسته مبتنی بر فشار خلاء موتور است. برای درک علت ضعیف شدن ترمز، باید کارکرد قطعات اصلی و نحوه بروز عیب در آن‌ها را کالبدشکافی کنیم.

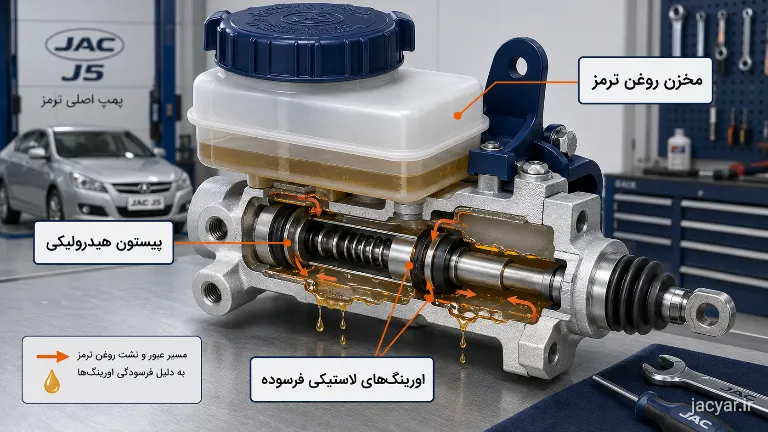

۱. پمپ اصلی ترمز (Brake Master Cylinder)

پمپ اصلی ترمز قطعه‌ای استوانه‌ای شکل است که درست زیر مخزن روغن ترمز قرار دارد و وظیفه دارد نیروی مکانیکی پای راننده را به فشار هیدرولیکی تبدیل کرده و روغن را به سمت چهار چرخ بفرستد.

علت عیب و عملکرد: درون این پمپ، پیستون‌ها و اورینگ‌های لاستیکی ظریفی قرار دارند. روغن ترمز خاصیت جذب رطوبت دارد؛ اگر این مایع بیش از دو سال تعویض نشود، رطوبت هوا را جذب کرده و اسیدی می‌شود. این اسید هیدرولیکی به مرور زمان اورینگ‌های لاستیکی داخل پمپ را خورده و لاغر می‌کند. در نتیجه، وقتی پا را روی پدال فشار می‌دهید، روغن به جای اینکه با فشار به سمت چرخ‌ها برود، از کنار اورینگ‌های ضعیف شده فرار می‌کند و به پشت پیستون برمی‌گردد. علامت این خرابی، خالی شدن تدریزی پدال ترمز در ایست کامل است.

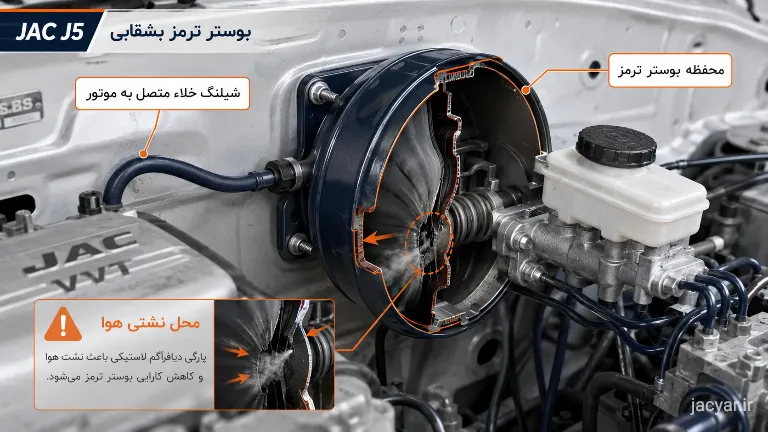

۲. بوستر ترمز (Brake Booster)

بوستر ترمز آن محفظه بشقابی شکل بزرگ و مشکی رنگ پشت پمپ اصلی است که وظیفه دارد با استفاده از مکش خلاء منیفولد موتور، نیروی پای راننده را چندین برابر کند تا ترمزگیری نرم و بی‌صدا انجام شود.

علت عیب و عملکرد: درون بوستر یک دیافراگم لاستیکی بزرگ و یک سوپاپ یک‌طرفه قرار دارد که خلاء ایجاد شده توسط موتور را در خود ذخیره می‌کند. اگر این دیافراگم لاستیکی به دلیل سن خودرو یا ورود بخارات روغن موتور پاره شود، یا شیلنگ اتصال خلاء از موتور به بوستر ترک بخورد، بوستر دیگر نمی‌تواند اختلاف فشار لازم را ایجاد کند. در این حالت، ترمز خودرو شدیداً ضعیف شده و پدال زیر پا به شدت سفت یا به اصطلاح “چوب” می‌شود؛ به طوری که راننده باید با تمام وزن خود روی پدال فشار بیاورد تا ماشین کمی سرعتش کم شود.

۳. مایع هیدرولیک یا روغن ترمز (Brake Fluid)

روغن ترمز مایعی غیرقابل تراکم است که وظیفه دارد فشار ایجاد شده توسط پمپ اصلی را بدون کم و کاست از طریق لوله‌های فلزی و شیلنگ‌های لاستیکی به کالیپرهای چرخ برساند.

علت عیب و عملکرد: شاخص روغن ترمز مناسب برای جک J5 بر اساس استانداردهای کارخانه DOT4 (معمولاً با رنگ آبی یا زرد بی‌رنگ در بازار ایران) است. این مایع نقطه جوش بالایی دارد. اما اگر به دلیل بی‌توجهی تعویض نشود و رطوبت بگیرد، نقطه جوش آن به شدت افت می‌کند. در ترمزگیری‌های مداوم (مثل ترافیک شهری یا جاده‌های نزولی شمال)، حرارت دیسک و لنت به روغن ترمز منتقل می‌شود. روغن ترمز رطوبت‌دار در این دما به جوش می‌آید و حباب‌های هوا درون مدار ایجاد می‌کند. از آنجا که هوا برخلاف روغن قابل تراکم است، وقتی پدال را فشار می‌دهید، این حباب‌های هوا فشرده می‌شوند و هیچ فشاری به چرخ‌ها نمی‌رسد؛ در نتیجه پدال کاملاً نرم شده و ترمز عملاً غیب می‌شود!

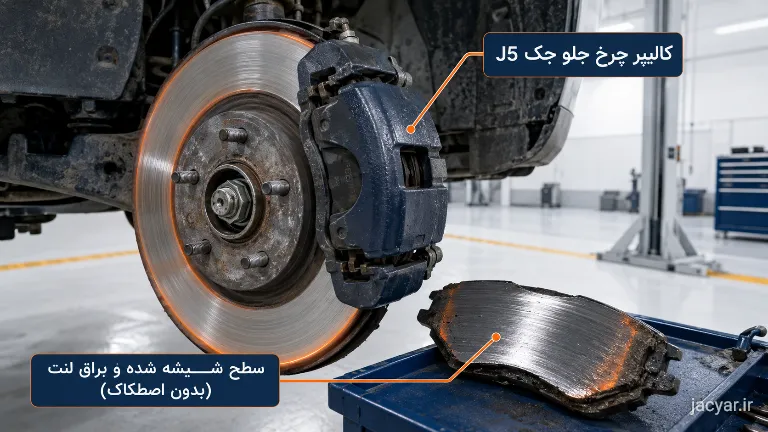

۴. لنت ترمز نامرغوب و شیشه شدن دیسک

لنت و دیسک قطعات نهایی خط مقدم سیستم بازدارنده هستند که از طریق اصطکاک مستقیم، حرکت چرخ را مهار می‌کنند.

علت عیب و عملکرد: اگر از لنت‌های ترمز فاقد کیفیت، ارزان‌قیمت و دارای درصد بالای ذرات فلزی درشت در جک J5 استفاده کنید، این لنت‌ها در اثر ترمزگیری دچار پدیده “شیشه شدن” یا کریستالیزه شدن سطح می‌شوند. سطح لنت مثل آینه صاف و براق می‌شود و دیگر توانایی ایجاد اصطکاک با دیسک چدنی را ندارد. در این وضعیت، با اینکه پدال ترمز سفت و عالی است و تمام مدار هیدرولیک درست کار می‌کند، اما خودرو روی آسفالت سر می‌خورد و ترمز بسیار ضعیف عمل می‌کند.

زمان مناسب: تعویض روغن ترمز جک J5

راهنمای تست ساده توسط مالک خودرو

شما به عنوان مالک جک J5 می‌توانید با انجام این دو تست ساده در پارکینگ خانه، تا حد زیادی متوجه شوید که ریشه ضعیف شدن ترمز خودروی شما از بوستر است یا پمپ اصلی:

1. تست سلامت بوستر ترمز (تست چوب شدن): در حالی که خودرو خاموش است، پدال ترمز را ۴ یا ۵ بار پشت سر هم فشار دهید تا باد بوستر کاملاً خالی شود و پدال زیر پای شما کاملاً سفت و چوب شود. حالا پای خود را با فشار روی پدال ترمز نگه دارید و هم‌زمان سوئیچ را بچرخانید و موتور را روشن کنید.
   • نتیجه الف: اگر به محض روشن شدن موتور، پدال ترمز نرم شد و حدود ۲ تا ۳ سانتی‌متر زیر پای شما پایین رفت، بوستر ترمز و شیلنگ خلاء آن کاملاً سالم هستند.
   • نتیجه ب: اگر پس از روشن شدن موتور، پدال هیچ حرکتی نکرد و همچنان مثل سنگ سفت ماند، بوستر ترمز یا سوپاپ یک‌طرفه آن خراب است و خلاء موتور به آن نمی‌رسد.
2. تست سلامت پمپ اصلی (تست خالی کردن پدال): خودرو را روشن کنید و در یک جای مسطح بایستید. پا را روی پدال ترمز بگذارید و فشار یکنواخت و ثابتی را به مدت ۳۰ ثانیه روی پدال حفظ کنید.
   • نتیجه: اگر احساس کردید پدال ترمز زیر پای شما ثابت نمانده و به آرامی و ذره‌ذره دارد به سمت کف اتاق پایین می‌رود (بدون اینکه روغن ترمز از زیر ماشین نشت کند)، این نشانه قطعی از خراب شدن اورینگ‌های داخلی پمپ اصلی ترمز است که روغن از کنار آن‌ها فرار می‌کند.

تجربه تعمیرکاران

شنیدن فوت‌وفن‌های استادکارهای بازار لوازم یدکی و مکانیک‌های باسابقه، راه‌حل‌های دقیقی را به ما نشان می‌دهد. آقا شاهرخ، از ترمزسازان تخصصی خودروهای مونتاژی در خیابان امیرکبیر (چراغ‌برق) تهران، تجربه خود را درباره ترمز جک این‌گونه بازگو می‌کند:

«بسیاری از دارندگان جک J5 وقتی با ترمز ضعیف مواجه می‌شوند، بدون کارشناسی می‌روند و کل پمپ ترمز را با قیمت بالا عوض می‌کنند. اما در بیشتر مواقع، ایراد از یک قطعه دو هزار تومانی به نام “سوپاپ یک‌طرفه شیلنگ خلاء بوستر” است! این سوپاپ پلاستیکی کوچک روی شیلنگ رابط بین موتور و بوستر قرار دارد. به خاطر گرمای شدید موتور جک ۱.۸، این سوپاپ جرم می‌گیرد یا فنر داخلش می‌شکند و دیگر اجازه نمی‌دهد خلاء کامل به بوستر برسد. مکانیک نابلد هم متوجه نمی‌شود و خرج سنگین روی دست مشتری می‌گذارد. همیشه قبل از تعویض پمپ و بوستر، اول شیلنگ خلاء و این سوپاپ را چک کنید.»

تفاوت نسخه‌ها در سیستم ترمز جک J5

سیستم هیدرولیک و قطعات پمپ و بوستر در جک J5 دنده‌ای (موتور ۱۵۰۰) و جک J5 اتوماتیک (موتور ۱۸۰۰) از نظر ساختاری بسیار مشابه هستند، اما از نظر استهلاک یک تفاوت مهم دارند. در نسخه اتوماتیک به دلیل نبود کلاچ و نیاز به نگه داشتن مداوم پدال ترمز در ترافیک‌های سنگین برای متوقف ماندن خودرو، سیستم ترمز تحت فشار حرارتی بسیار بالاتری قرار دارد. این گرمای مداوم، سرعت پیر شدن و فاسد شدن روغن ترمز را در مدل اتوماتیک افزایش می‌دهد. بنابراین، علائم ضعیف شدن ترمز و خالی کردن پدال در جک J5 اتوماتیک زودتر از نسخه‌های دنده‌ای رخ می‌دهد و مالکان مدل اتوماتیک باید نسبت به زمان تعویض روغن ترمز حساس‌تر باشند.

جزئیات بیشتر: خرابی دیسک ترمز جک J5

قطعات مرتبط و استهلاک ناشی از بی‌توجهی

رعایت نکردن اصول نگهداری و نادیده گرفتن ضعیف شدن ترمز، خیلی سریع به قطعات دیگر سیستم تعلیق و ایمنی سرایت کرده و هزینه‌ها را بالا می‌برد:

• بلوک هیدرولیکی ABS: اگر روغن ترمز به دلیل کهنگی اسیدی شود و اورینگ‌های پمپ را خراب کند، این براده‌های لاستیکی و رطوبت وارد بلوک حساس ترمز ضدقفل (ABS) جک J5 می‌شوند و سوپاپ‌های برقی کوچک آن را مسدود می‌کنند که هزینه‌ای به مراتب سنگین‌تر دارد.
• کالیپرهای چرخ جلو و عقب: فرار روغن یا وجود هوا در مدار باعث می‌شود پیستون‌های کالیپر چرخ به صورت ناهمگون فشار بیاورند که نتیجه آن، لاستیک‌سایی شدید در چرخ‌های جلو خواهد بود.
• دیسک چرخ: ترمزگیری ضعیف راننده را مجبور می‌کند که پدال را طولانی‌تر نگه دارد؛ این کار دمای دیسک چرخ را بالا برده و خطر تاب برداشتن دیسک در مواجهه با آب را دوبرابر می‌کند.

زمان مراجعه به تعمیرکار تخصصی

کاربر گرامی، مدار هیدرولیک ترمز خط قرمز امنیت شماست. عملیات هواگیری مدار، تعویض پمپ اصلی یا سرویس بوستر نیازمند ابزارهای سنجش فشار، کیت‌های هواگیری استاندارد و دانش فنی بالا است. توصیه می‌شود به دلیل خطرات ناشی از خالی شدن ناگهانی ترمز، از باز کردن قطعات هیدرولیکی ترمز در خانه جداً خودداری کرده و در صورت مشاهده هر یک از علائم زیر، فوراً به تعمیرگاه‌های تخصصی مراجعه کنید:

• پایین رفتن پدال ترمز تا آخرین سانتی‌متر نزدیک به کف اتاق به طوری که ماشین به سختی بایستد.
• روشن شدن مداوم چراغ قرمز ترمز در پشت آمپر همراه با کم شدن واضح روغن در مخزن.
• شنیده شدن صدای فیس‌فیس شدید از زیر پا (داخل کابین) به محض فشردن پدال ترمز که نشانه پارگی بوستر است.
• قفل شدن ناگهانی یکی از چرخ‌ها در حین رانندگی عادی یا کشیده شدن شدید فرمان به یک سمت هنگام ترمزگیری.

اقدام اضطراری در صورت خالی شدن ناگهانی ترمز

مهم و حیاتی: اگر در حال رانندگی در اتوبان یا جاده بودید و ناگهان احساس کردید پدال ترمز زیر پای شما کاملاً خالی شده و ماشین هیچ ترمز ندارد، خونسردی خود را حفظ کنید. ابتدا جفت راهنما (فلاشر) را روشن کنید. به هیچ عنوان ترمز دستی را ناگهان تا انتها بالا نکشید، چرا که باعث قفل شدن چرخ‌های عقب و واژگونی خودرو می‌شود. در جک J5 دنده‌ای، دنده‌ها را یکی‌یکی سنگین کنید (معکوس دهید) تا از ترمز موتوری استفاده کنید. در نسخه اتوماتیک، دسته دنده را از حالت D به حالت دستی (TipTronic) ببرید و با زدن دنده به سمت منفی، دنده‌ها را کم کنید. هم‌زمان با کاهش سرعت به زیر ۳۰ کیلومتر در ساعت، ترمز دستی را پله‌پله و آرام بالا بکشید تا خودرو در شانه خاکی متوقف شود.

سوالات متداول

جمع‌بندی

علت ضعیف شدن ترمز جک J5 را باید در طول مسیر هیدرولیک و خلاء خودرو جستجو کرد؛ جایی که فرسودگی اورینگ‌های پمپ اصلی، خرابی و نشت خلاء از بوستر، کهنگی و وجود حباب هوا در روغن ترمز DOT4، و یا استفاده از لنت‌های غیراستاندارد دست به دست هم می‌دهند تا قدرت توقف این سدان کرمان موتور را مخدوش کنند. ترمز خودرو بخش ایمنی درجه اول است و با سرویس‌های دوره‌ای منظم، تعویض به موقع روغن ترمز و بازدید چشمی لنت‌ها، می‌توانید طول عمر سیستم بازدارنده را تضمین کنید.

از اینکه این راهنمای جامع و فنی عیب‌یابی را در مجله خودرویی جک یار مطالعه کردید، صمیمانه سپاسگزاریم. تجربیات زنده شما مالکان محترم در جاده‌ها و تعمیرگاه‌ها، ارزشمندترین سرمایه برای ارتقای دانش فنی دیگر رانندگان است. آیا جک J5 شما هم تا به حال با چالش خالی کردن پدال یا چوب شدن ترمز مواجه شده است؟ مکانیک شما چه قطعه‌ای را مقصر دانست و با چه هزینه‌ای مشکل برطرف شد؟ لطفاً نظرات، تجربیات عینی و سوالات خود را در بخش دیدگاه‌ها در پایین همین صفحه بنویسید تا مهندسان و متخصصان فنی جک یار در کوتاه‌ترین زمان ممکن شما را راهنمایی کنند.
