سدان جک J5، چه در مدل دندهای ۱.۵ لیتری و چه در نسخه اتوماتیک ۱.۸ لیتری، به عنوان یکی از موفقترین و پرفروشترین خودروهای مونتاژی کرمان موتور در دهه نود خورشیدی، هنوز هم بخش بزرگی از جادهها و خیابانهای ایران را به خود اختصاص داده است. این خودرو به دلیل وزن بدنه و شتاب مناسبش، سیستم ترمز دیسکی در هر چهار چرخ دارد که ایمنی قابل قبولی را فراهم میکند. اما قلب تپنده و قطعه مصرفی اصلی این سیستم ایمنی، لنت ترمز است. آگاهی از علائم تمام شدن لنت ترمز جک J5 مرز میان یک توقف امن و بیصدا با یک حادثه ناگوار یا حداقل، یک هزینه سنگین برای تراشکاری و تعویض دیسکهای چرخ است.
در بازار خودروی ایران، به دلیل ترافیکهای سنگین کلانشهرها و شیبهای تند جادهای، استهلاک سیستم ترمز بسیار بالا است. اگر با کاسبهای قدیمی بازار چراغبرق تهران یا ترمزسازهای باسابقه خیابان امیرکبیر همکلام شوید، متوجه میشوید که چقدر زمان تعویض لنت در این خودرو حیاتی است. اوستا مرتضی، از مکانیکهای قدیمی و معتمد حوالی میدان قزوین تهران که سالهاست چرخ خودروهای مونتاژی را بالا میآورد، همیشه در گاراژ خود میگوید: «پسر جان، لنت ترمز مثل کفش ماشین است؛ اگر پاشنه آن تمام شود و به آهن برسد، پایت را زخم میکند! در جک جی ۵ وقتی لنت لاغر میشود، ماشین شروع میکند به فرستادن نشانه. یکی میگوید فرمانم لرزید، یکی میگوید سوت کشید. آهن لنت که به دیسک چدنی بخورد، دیسک را خط میاندازد و صاحب ماشین باید دو برابر پول لنت را بدهد به تراشکار یا قطعهفروش. ترمز ماشین شوخیبردار نیست؛ قبل از اینکه آهن به آهن شود، به دادش برس.»
در این مقاله تخصصی، عمیق و کاملاً کاربردی از مجله خودرویی جک یار قصد داریم مدار ترمز، لنتها و نشانههای فرسودگی سیستم بازدارنده جک جی ۵ را روی میز کالبدشکافی بگذاریم تا با زبان ساده تعمیرگاهی، علائم اتمام این قطعه حیاتی را بررسی کنیم.
جدول نشانهها و وضعیت لنت ترمز جک J5
برای اینکه قبل از ورود به جزییات فنی، یک دید کلی نسبت به وضعیت سیستم ترمز خودروی خود پیدا کنید، جدول زیر نشانهها، علتهای پنهان و بخش مرتبط با لنت را خلاصه کرده است:
| نشانه مشهود در خودرو | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم | وضعیت فوریت اقدام |
| شنیده شدن صدای جیغ یا سوت شدید هنگام فشردن پدال | برخورد شاخص فلزی هشدار لنت با سطح دیسک چرخ | شاخص اتمام لنت ترمز (سوتکش) | نیازمند بررسی و تعویض در اولین فرصت |
| پایین رفتن غیرعادی پدال ترمز و شل شدن آن زیر پا | کاهش ضخامت لقمه لنت و نیاز به کورس حرکت بیشتر پیستون | پیستون کالیپر و سطح روغن ترمز | نیازمند بررسی ضخامت لنت و سطح روغن |
| صدای خرخر یا کشیده شدن دو قطعه فلزی به هم | اتمام کامل لقمه اصطکاکی و برخورد آهن پشتی لنت به دیسک | آهن پشتی لنت / دیسک چرخ جلو یا عقب | اقدام اضطراری: توقف و تعویض فوری لنت |
| روشن شدن چراغ ترمز دستی (چراغ قرمز علامت تعجب) در حین حرکت | افت سطح روغن ترمز در مخزن به دلیل جلو آمدن پیستونها | مخزن روغن ترمز / ضخامت لنتها | نیازمند چک کردن فوری ضخامت هر ۴ چرخ |
| لرزش پدال ترمز و فرمان در سرعتهای بالا هنگام ترمزگیری | داغ شدن شدید دیسک به دلیل لاغر شدن لنت یا تاب دیسک | دیسک چرخ جلو / آلیاژ نامرغوب لنت | نیازمند بررسی دیسک و تعویض لنت |
دلایل مهم: سوت کشیدن لنت ترمز جک J5
علائم اصلی تمام شدن لنت ترمز جک J5
لنت ترمز جک جی ۵ قبل از اینکه کاملاً به پایان برسد و آهن آن با دیسک درگیر شود، علائم مشخصی از خود بروز میدهد. توجه به این نشانهها مانع از آسیب به قطعات دیگر میشود:
- صدای سوت تیز (جیغ ترمز): روی لنتهای استاندارد جک J5 یک قطعه فلزی کوچک به نام شاخص هشدار تعبیه شده است. وقتی ضخامت لنت به حدود ۲ میلیمتر میرسد، این آهن کوچک با دیسک برخورد میکند و صدای سوت ممتدی میسازد که به راننده هشدار دهد عمر لنت رو به پایان است.
- افت سطح روغن ترمز در مخزن: با باریک شدن لنتها، پیستونهای هیدرولیکی کالیپر باید بیشتر به سمت جلو حرکت کنند تا لنت را به دیسک بچسبانند. این جلو آمدن پیستونها باعث میشود فضای پشت آنها با روغن ترمز بیشتری پر شود و در نتیجه، سطح روغن در مخزن اصلی (زیر کاپوت) پایین میرود. پس افت روغن ترمز بدون وجود نشتی، نشانه مستقیم لاغر شدن لنتها است.
- کم شدن قدرت ترمزگیری و حالت اسفنجی پدال: وقتی لنت ترمز ضخامت خود را از دست میدهد، انتقال حرارت از دیسک به پیستون و روغن ترمز سریعتر انجام میشود. داغ شدن لنت لاغر باعث میشود پدال ترمز زیر پا حس نرمی یا اسفنجی داشته باشد و خودرو برای متوقف شدن به مسافت بیشتری نیاز داشته باشد.
- کشیده شدن خودرو به یک سمت هنگام ترمزگیری: اگر لنتهای یک چرخ (مثلاً چرخ جلو سمت راست) زودتر از چرخ مقابل تمام شود، تقاضای اصطکاک نامتعادل شده و ماشین هنگام ترمز گرفتن به یک سمت کشیده میشود.
پیشنهاد خرید: بهترین لنت ترمز جک J5
علتهای احتمالی، عملکرد قطعات و راه حلها
سیستم ترمز جک J5 یک مکانیزم هیدرولیکی پیشرفته است. برای درک بهتر زنجیره استهلاک، قطعات اصلی مرتبط با اتمام لنت را کالبدشکافی میکنیم.

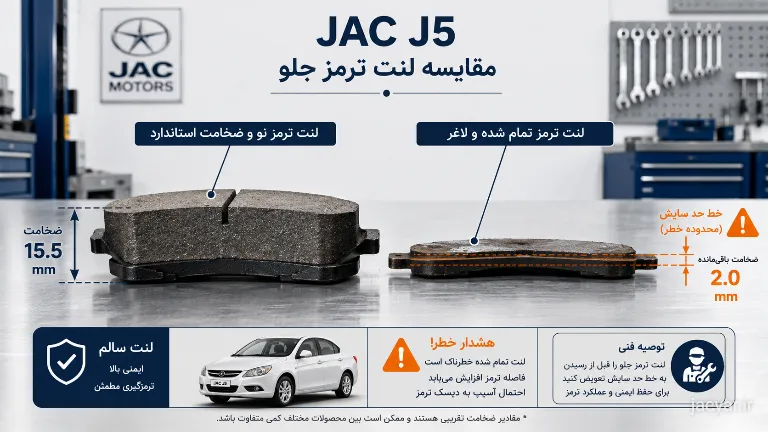

۱. لنت ترمز (Brake Pads)؛ گوشت اصطکاکی روی بوته آزمایش
لنت ترمز از دو بخش اصلی تشکیل شده است: یک صفحه پشتی فلزی (آهن لنت) و یک بلوک اصطکاکی که ترکیبی از مواد ارگانیک، فلزی یا سرامیکی است.
عملکرد و علت استهلاک: وقتی شما پدال ترمز را فشار میدهید، فشار هیدرولیکی روغن، این بلوک اصطکاکی را به دیسک چرخ در حال چرخش میچسباند. در اثر این درگیری، مواد لنت به مرور زمان ساییده و پودر میشوند. در جک J5 به دلیل وزن حدود ۱ تن و ۳۰۰ کیلوگرمی خودرو، لنتها تحت فشار حرارتی بالایی هستند. راه حل اصولی برای رفع علائم اتمام، تعویض لنت با نمونههای مرغوب نیمهسرامیکی یا شرکتی استاندارد است که مقاومت حرارتی بالایی داشته باشند.
۲. دیسک چرخ (Brake Rotor)
دیسک چرخ قطعهای چدنی است که مستقیماً به توپی چرخ متصل است و همراه با لاستیک خودرو با سرعت بالا میچرخد.

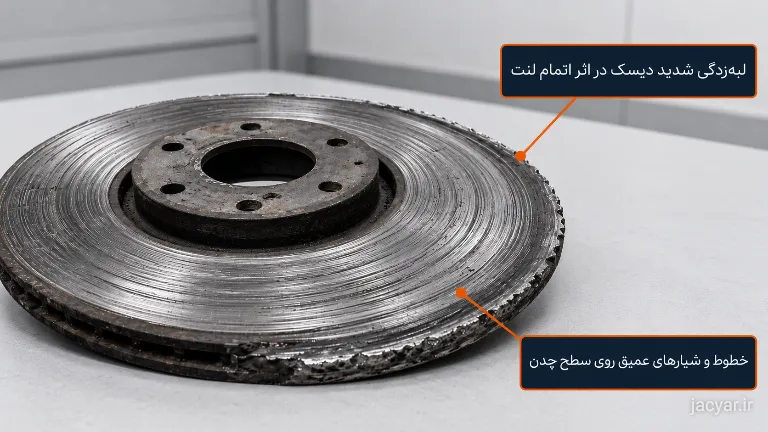

عملکرد و علت آسیب: دیسک ترمز تکیهگاه اصلی لنت برای ایجاد اصطکاک است. وقتی راننده به علائم اولیه مثل صدای سوت بیتوجهی کند و لقمه لنت به صفر برسد، آهن پشتی لنت با دیسک چدنی برخورد میکند. این برخورد شدید فلز با فلز، در کمتر از چند کیلومتر شیارهای عمیقی روی دیسک ایجاد میکند. اگر آسیب کم باشد، راه حل آن تراشکاری دیسک (به صورت روکار) است؛ اما اگر ضخامت دیسک از حد استاندارد کمتر شود، دیسک خاصیت خنککاری خود را از دست داده و باید کاملاً تعویض شود.

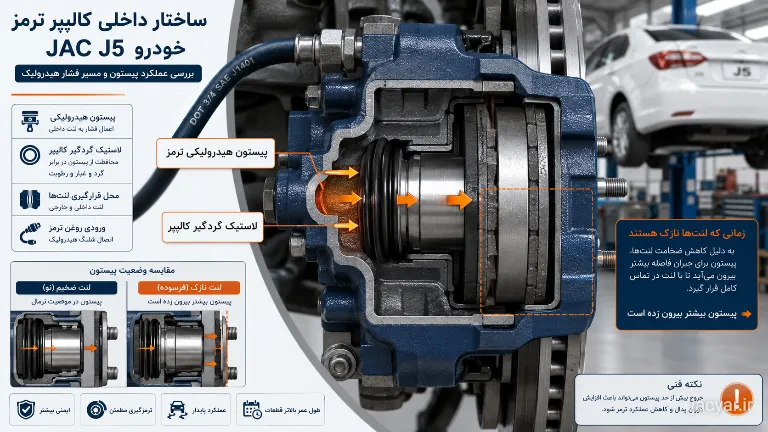

۳. کالیپر و پیستون ترمز (Brake Caliper)
کالیپر ترمز پوسته فلزی سنگینی است که روی دیسک سوار شده و پیستون ترمز را درون خود جای داده است. با ورود روغن ترمز، پیستون به پشت لنت فشار میآورد.
عملکرد و علت استهلاک: وقتی لنت ترمز رو به اتمام است، پیستون کالیپر بیش از حد مجاز خود از استوانه هیدرولیکی بیرون میآید. این جلو آمدن بیش از حد، پیستون را در معرض گرد و غبار، آب و آلودگیهای جادهای قرار میدهد. اگر لاستیک گردگیر کالیپر پاره شود، پیستون زنگ میزند و اصطلاحاً گیرپژ میکند؛ در این حالت حتی پس از تعویض لنت نو، چرخ ترمز درگیر میماند و لنت جدید را طی چند هفته میسوزاند. راه حل، شستشو و روانکاری پینهای کالیپر با گریس مخصوص سیلیکونی در زمان تعویض لنت است.
بررسی مرتبط: ضعیف شدن ترمز جک J5
راهنمای تشخیص ساده وضعیت لنت توسط مالک خودرو
اگرچه سیستم ترمز یک بخش تخصصی است، اما شما به عنوان مالک جک J5 میتوانید بدون نیاز به باز کردن چرخها، وضعیت تقریبی لنتهای خود را با این دو روش تجربی بررسی کنید:
- تست چشمی از لابه لای پرههای رینگ: رینگهای آلومینیومی فابریک جک J5 دارای پرههای باز هستند. خودرو را در جای مسطح پارک کنید، ترمز دستی را بکشید و فرمان را تا انتها به یک سمت بچرخانید تا کالیپر چرخ جلو نمایان شود. با نور فلاش گوشی از بین پرههای رینگ به کالیپر نگاه کنید. شما میتوانید ضخامت لقمه لنت را که به دیسک چسبیده است ببینید. اگر ضخامت این ماده اصطکاکی کمتر از پهنای یک سکه (حدود ۲ میلیمتر) بود، لنت شما تمام شده است.
- چک کردن سطح مخزن روغن ترمز: کاپوت خودرو را بالا بزنید و به مخزن پلاستیکی سفید رنگ روغن ترمز (سمت راننده، انتهای موتور) نگاه کنید. دو خط روی مخزن به نامهای کمترین (MIN) و بیشترین (MAX) وجود دارد. اگر هیچ نشتی روغنی در چرخها ندارید اما سطح روغن به خط کمترین (MIN) نزدیک شده است، این یک نشانه قطعی از لاغر شدن شدید لنتهای ترمز چرخهای جلو یا عقب است. پس از تعویض لنت، این روغن دوباره به مخزن بازمیگردد.
تجربه تعمیرکاران
در میان مغازههای شلوغ بازار لوازم یدکی چراغبرق تهران و تعمیرگاههای تخصصی خودروهای چینی، تجربیات بسیار ارزشمندی درباره ترمز جک وجود دارد. علیآقا، از لنتفروشهای باسابقه پاساژ کاشانی در خیابان امیرکبیر، تجربه خود را اینطور خلاصه میکند:
«بسیاری از رانندههای جک J5 وقتی چراغ ترمز دستیشان در حین حرکت یا شتابگیری روشن و خاموش میشود، فکر میکنند ماشین ایراد برقی پیدا کرده یا روغن ترمز کم دارد؛ سریع میروند یک قوطی روغن ترمز میخرند و مخزن را پر میکنند. این بزرگترین اشتباه است! آن چراغ دارد فریاد میزند که لنتهایت تمام شده و روغن پایین رفته است. وقتی بدون تعویض لنت، روغن سرریز میکنید، بعداً که مکانیک میخواهد لنت نو بیندازد و پیستون را به عقب هل دهد، تمام آن روغن اضافی از مخزن سرریز میکند روی رنگ بدنه و سیمکشی ماشین و آنها را از بین میبرد. در بازار ایران برای جک J5 همیشه باید لنت باکیفیت و ترجیحاً سرامیکی یا نیمهفلزی استاندارد خرید تا دیسک چرخ کهنه را خراب نکند.»
تفاوت نسخهها در استهلاک لنت ترمز جک J5
یک نکته تجربی و بسیار مهم در نگهداری این خودرو، تفاوت نرخ استهلاک لنت بین دو نسخه دندهای و اتوماتیک است. جک J5 اتوماتیک با موتور ۱.۸ لیتری و گیربکس ۴ سرعته، به دلیل مکانیزم خزش (Creep) در ترافیک شهری، نیاز به دفعات ترمزگیری و فشار پدال بسیار بیشتری دارد. همچنین در مدل اتوماتیک، ترمز موتوری ضعیفتر از مدل دندهای کار میکند؛ بنابراین، سرعت تمام شدن لنت ترمز در جک J5 اتوماتیک تقریباً ۳۰ تا ۴۰ درصد سریعتر از مدل دندهای ۱.۵ لیتری است. مالکان نسخه اتوماتیک باید فواصل بازدید چشمی لنتهای خود را کوتاهتر کنند.
قطعات مرتبط و زنجیره آسیب ناشی از تعویض دیرهنگام
بیتوجهی به علائم اتمام لنت، به سرعت قطعات همجوار در سیستم تعلیق و ترمز را دچار استهلاک شدید میکند:
- کاسهنمدها و اورینگهای کالیپر: حرارت فوقالعاده بالایی که در اثر برخورد آهن لنت به دیسک تولید میشود، لاستیکهای آببندی کالیپر را خشک و دفرمه میکند که منجر به نشتی روغن ترمز خواهد شد.
- بلبرینگ چرخ جلو: داغ شدن بیش از حد مجموعه ترمز، گریس درون بلبرینگ چرخ جک J5 را ذوب و نابود میکند و چرخ خودرو پس از مدتی به زوزه کشیدن میافتد.
- سیستم ترمز ضدقفل (ABS): برادههای فلزی درشت حاصل از تراشیده شدن دیسک توسط آهن لنت، روی سنسورهای مغناطیسی ABS که پشت چرخ قرار دارند مینشینند و باعث اختلال در عملکرد ترمز ضدقفل و روشن شدن چراغ ABS میشوند.
زمان مراجعه به تعمیرکار تخصصی
کاربر گرامی، سیستم ترمز مستقیمترین قطعه با جان شماست. تعویض لنت ترمز جک J5 به ویژه در چرخهای عقب به دلیل مکانیزم چرخشی ترمز دستی، نیاز به ابزار مخصوص عقببرنده پیستون دارد و فشارهای خودسرانه با انبردست میتواند کالیپر را به طور کامل نابود کند. توصیه میشود در صورت مشاهده علائم زیر، از هرگونه دستکاری خودسرانه خودداری کرده و فوراً به تعمیرگاههای ماهر مراجعه کنید:
- شنیده شدن صدای خشن خرخر یا آهن به آهن از چرخها در زمان ترمزگیری.
- انحراف شدید فرمان و کشیده شدن ماشین به یک سمت جاده به محض فشردن پدال ترمز.
- روشن شدن دائم چراغ قرمز ترمز دستی یا چراغ زرد ABS در پشت آمپر.
- خالی شدن پدال ترمز زیر پا به طوری که ماشین با پا زدنهای متوالی (پمپ کردن) متوقف شود.
اقدام پیشنهادی اضطراری
توجه: اگر در جاده یا بزرگراه هستید و ناگهان صدای شدید “خرخر” یا سایش شدید فلز به فلز را از چرخها شنیدید، لنت شما کاملاً تمام شده و آهن به آهن شده است. در این حالت، سرعت خود را به شدت کاهش دهید، فاصله طولی با خودروهای جلویی را دوبرابر کنید و با دنده سنگین حرکت کنید تا کمتر مجبور به استفاده از پدال ترمز شوید. در اولین خروجی به یک تعمیرگاه یا آپاراتی معتبر مراجعه کنید؛ رانندگی طولانی در این وضعیت میتواند باعث داغ شدن شدید، قفل شدن ناگهانی چرخ یا بریدن دیسک ترمز شود.
سوالات متداول
در چرخهای جلو، لنت ترمز بسته به نوع رانندگی و ترافیک بین ۲۵,۰۰۰ تا ۳۵,۰۰۰ کیلومتر عمر میکند. لنتهای چرخ عقب به دلیل بار ترمزگیری کمتر، معمولاً بین ۵۰,۰۰۰ تا ۶۰,۰۰۰ کیلومتر کارایی دارند. البته در نسخه اتوماتیک این اعداد کمتر است.
این مشکل معمولاً به دو علت رخ میدهد: اول اینکه دیسک چرخ کهنه شما لبهدار یا موجدار است و لنت نو تا زمانی که شکل دیسک را به خود بگیرد سوت میکشد (که نیاز به تراش دیسک دارد). دوم اینکه از لنتهای نامرغوب با درصد ذرات فلزی بالا استفاده شده است.
روغن ترمز جک J5 طبق دفترچه راهنما باید هر ۲ سال یا ۴۰,۰۰۰ کیلومتر به طور کامل تخلیه و تعویض شود. در زمان تعویض لنت، نیازی به تعویض روغن نیست، مگر اینکه زمان دوره دو ساله آن فرا رسیده باشد یا روغن کدر و تیره شده باشد.
لنتهای سرامیکی طول عمر بالاتری دارند، گرد لنت کمتری تولید میکنند و کاملاً بیصدا هستند، اما قیمت بالاتری دارند. لنتهای نیمهفلزی استاندارد (شرکتی) گیرایی ترمز بسیار خوبی در حالت سرد دارند و اقتصادیتر هستند. هر دو گزینه در صورت اصالت برند مناسب هستند.
این دقیقاً نشانه لاغر شدن لنتها است. با اتمام لنت، سطح روغن ترمز در مخزن پایین آمده است. در سربالایی یا شتابگیری، روغن درون مخزن جابهجا میشود و حسگر شناور مخزن، کاهش سطح را حس کرده و چراغ پشت آمپر را موقتاً روشن میکند.
جمعبندی
علائم تمام شدن لنت ترمز جک J5 هشدارهای زنده سیستم ایمنی خودرو هستند که نباید به سادگی از کنار آنها گذشت. صدای سوت تیز، پایین رفتن پدال و روشن شدن چراغ ترمز دستی در پشت آمپر، همگی نشانههایی هستند که به شما میگویند پیش از آسیب دیدن دیسک چرخهای چدنی و گرانقیمت خودرو، باید لنتها را تعویض کنید. با بازدیدهای چشمی دورهای از بین پرههای رینگ و استفاده از لنتهای مرغوب، میتوانید سواری ایمن، نرم و کاملاً بیصدایی را با این سدان کرمان موتور تجربه کنید.
از اینکه این راهنمای جامع عیبیابی را در مجله جک یار مطالعه کردید، صمیمانه سپاسگزاریم. تجربیات و چالشهای شما مالکان محترم در تعمیرگاهها، بهترین چراغ راه برای ارتقای دانش فنی دیگر رانندگان است. آیا جک J5 شما هم تا به حال با روشن شدن چراغ ترمز به دلیل اتمام لنت مواجه شده است؟ شما چه برندی از لنت ترمز را برای خودروی خود میپسندید و چقدر کارکرد از آن گرفتهاید؟ نظرات، تجربیات عینی و سوالات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا مهندسان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
