در میان سدانهای اقتصادی و میانردهای که در دهه نود خورشیدی جادههای ایران را فتح کردند، جک J5 (چه در مدل ۱.۵ لیتری دندهای و چه در نسخه ۱.۸ لیتری اتوماتیک) به عنوان یکی از موفقترین محصولات مونتاژی شرکت کرمان موتور شناخته میشود. این خودرو به دلیل وزن بدنه، شتاب مناسب و کابین جادار، همچنان در بازار خودروهای کارکرده کشورمان محبوبیت بالایی دارد. یکی از نقاط قوت این سدان، بهرهمندی از سیستم ترمز دیسکی در هر چهار چرخ است که قدرت بازدارندگی خوبی را در شرایط مختلف جوی فراهم میکند. با این حال، قلب تپنده و تکیهگاه اصلی این لنتها، دیسک ترمز است؛ قطعهای که وظیفه دارد انرژی جنبشی سنگین خودرو را از طریق اصطکاک شدید به گرما تبدیل کند. آشنایی دقیق با علائم خرابی دیسک ترمز جک J5 به عنوان کلمه کلیدی اصلی و حیاتی این بحث، مرز میان یک رانندگی امن و بیصدا با یک حادثه تلخ یا هزینههای سرسامآور تعمیرگاهی است.
در ترافیکهای فرساینده کلانشهرهایی مثل تهران یا شیبهای تند و تندپیچ جادههای کوهستانی ایران، استهلاک دیسک چرخ به شدت بالا میرود. اگر پای صحبت پیرمردهای بااصالت بازار چراغبرق تهران یا تراشکاران باسابقه خیابان قزوین بنشینید، دلایل فنی و تجربی بسیار نابی را مطرح میکنند. اوستا نعمت، از ترمزسازان و چرخکاران قدیمی حوالی میدان حسنآباد که بیش از چهل سال است جک هیدرولیک مغازهاش بالا و پایین میرود، همیشه به شاگردانش میگوید: «پسر جان، دیسک ترمز مثل آینه بغل ماشین میماند؛ اگر کدر شود یا خط بیفتد، دیگر نمیتوانی به آن اعتماد کنی! راننده میآید میگوید لنت نو انداختم اما فرمانم در سرعت صد کیلومتر شلاق میزند. به او میگویم مرد مؤمن، این دیسک چدنی طفلک، داغِ داغ بوده که ماشین را بردهای کارواش یا در باران بهاری زدهای به دل آبگرفتگی اتوبان؛ دیسک شوک دیده و تاب برداشته! حالا تو طلا هم جای لنت ببندی، وقتی زیرساخت چرخ کج است، فرمان و پدال ترمزت مثل بید میلرزد. اول باید صورت دیسک را صاف کنی، بعد لنت نو زبان بسته را متهم کنی!»
در این مقاله کاملاً فنی، تجربی و عمیق از مجله خودرویی جک یار قصد داریم سیستم ترمز چرخ جلو و عقب، ضخامت دیسکها و آلیاژهای آنها در جک جی ۵ را روی میز کالبدشکافی بگذاریم تا با زبان ساده تعمیرگاهی و به دور از کلمات فرنگی و پیچیده، تمام نشانههای خرابی این قطعه حیاتی را بررسی کرده و راهکارهای اصولی رفع آن را بیان کنیم.
جدول عیبیابی علائم خرابی دیسک ترمز جک J5
برای اینکه قبل از ورود به جزییات فنی، یک دید کلی و سریع نسبت به رفتار خودروی خود پیدا کنید، جدول زیر ارتباط بین نشانههای حرکتی، علت زیرپوستی و قطعات درگیر را خلاصه کرده است:
| نشانه مشهود در خودرو | زمان و وضعیت بروز مشکل | علت فنی و زیرپوستی | بخش یا قطعه متهم سیستم |
| لرزش شدید فرمان زیر دست راننده | هنگام ترمزگیری در سرعتهای بالای ۸۰ کیلومتر | تاب برداشتن و ناهمواری سطحی دیسکهای ترمز جلو | دیسک چرخ جلو / فلنج توپی چرخ |
| ضربان زدن و تکانهای پدال ترمز زیر پا | ترمزگیری در هر سرعتی (به ویژه سرعتهای بالا) | دفرمگی شدید یا ضخامت نامتعادل دیسکهای عقب یا جلو | دیسکهای ترمز جلو و عقب / پمپ اصلی |
| صدای خشن خرخر یا آهن به آهن از چرخها | با هر بار فشردن پدال ترمز در حین حرکت | اتمام کامل لنت و خط افتادن عمیق روی سطح چدن دیسک | دیسک ترمز / آهن پشتی لنت ترمز |
| صدای سوت تیز یا جیغ مداوم چرخها | در سرعتهای پایین، چه با ترمز و چه بدون ترمز | لبهدار شدن دیسک یا شیشه شدن سطح اصطکاک لنت | دیسک چرخ لبهدار / کالیپر ترمز خشک |
| داغ شدن غیرعادی رینگ و بوی سوختگی | پس از طی مسافتی کوتاه بدون ترمز شدید | گیرپژ کالیپر و درگیری مداوم لنت با دیسک چرخ | پینهای راهنمای کالیپر / دیسک چرخ |
علائم اصلی خرابی دیسک ترمز جک J5
دیسک ترمز قطعهای نیست که ناگهان و بدون مقدمه بمیرد؛ این قطعه مصرفی مایلها قبل از اینکه کارایی خود را کاملاً از دست بدهد، نشانههای مشخصی از خود بروز میدهد که راننده با کمی دقت میتواند آنها را دریافت کند.
۱. لرزش غربیلک فرمان هنگام ترمزگیری
ملموسترین و شایعترین نشانه خراب بودن دیسکهای جلو، ارتعاش و لرزش فرمان است. وقتی در اتوبان با سرعت بالا حرکت میکنید و پدال ترمز را به آرامی فشار میدهید، فرمان خودرو شروع به نوسان به چپ و راست میکند. این امر نشان میدهد دیسک جلو از محور صاف خود خارج شده و لنتها هنگام عبور از نقاط ناهموار دیسک، ضربه را به کالیپر، سیبکها، جعبهفرمان و در نهایت به دستان شما منتقل میکنند.
عیبیابی: لرزش فرمان جک J5 هنگام ترمز گرفتن

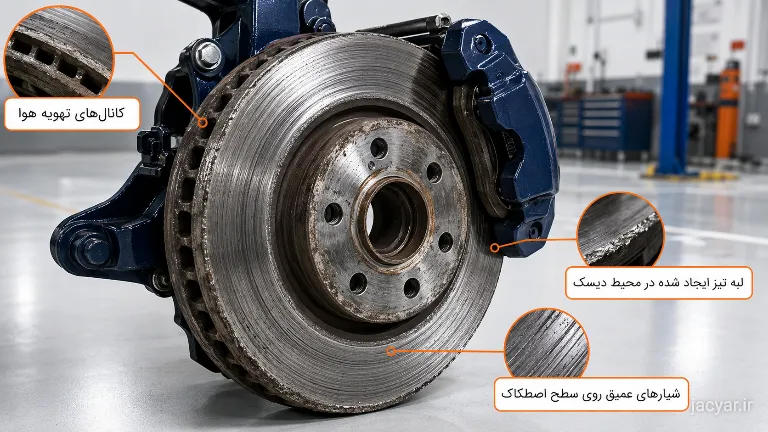

۲. پدیدار شدن لبههای تیز در محیط دیسک
اگر به دیسک چرخ خودرو نگاه کنید، یک لایهزدگی یا پلهمانند در بیرونیترین و درونیترین مرز دیسک مشاهده میکنید. این لبهها به دلیل ساییده شدن بخش میانی دیسک توسط لنت به وجود میآیند. وقتی لبه دیسک خیلی ضخیم و تیز شود، لنتهای نو با این لبهها برخورد کرده و صداهای ناهنجاری مثل سوت یا جیغ تولید میکنند و توان ترمزگیری نیز افت میکند.
۳. خالی شدن پدال یا نوسان پدال ترمز زیر پا
وقتی پا را روی پدال ترمز میگذارید، پدال نباید حالت الاکلنگی یا ضرباندار داشته باشد. اگر دیسک ترمز چرخهای عقب یا جلو دچار دفرمگی شدید باشند، فشار هیدرولیکی روغن در مدار ترمز دائم عقب و جلو میشود و شما این نوسان را به صورت تقتق یا لگد زدن زیر پای خود احساس خواهید کرد.
۴. خطوط و شیارهای عمیق روی سطح چدن دیسک
سطح یک دیسک ترمز سالم باید مانند آینه صاف و صیقلی باشد. وجود شیارهای افقی عمیق (شبیه به خطوط گرامافون یا جاده خاکی) نشان میدهد که لنتهای قبلی کیفیت بدی داشتهاند یا کاملاً تمام شده و آهن به آهن شدهاند. این شیارها سطح تماس لنت با دیسک را به شدت کاهش میدهند.
علتهای احتمالی، کالبدشکافی قطعات مظنون و راه حلها
سیستم ترمز جک J5 یک چرخه هیدرولیکی مکانیکی متصل به جلوبندی است. برای درک بهتر زنجیره عیوب، قطعات اصلی مرتبط با دیسک ترمز را بررسی و کالبدشکافی میکنیم.
۱. دیسک ترمز (Brake Rotor)
دیسک چرخ جلو جک J5 از نوع تهویهدار (خنکشونده با هوا) است که دو لایه چدنی دارد و میان آنها کانالهای هوا قرار گرفته است؛ در حالی که دیسکهای عقب از نوع دیسکی توپر ساده هستند.
کارکرد فنی و عیب: وظیفه دیسک، فراهم کردن یک سطح اصطکاکی پایدار برای لنتها است. اصلیترین علت خرابی این قطعه، شوک حرارتی است. در ترافیک یا جادههای کوهستانی، دمای دیسک به بالای چندین۰۰ درجه سانتیگراد میرسد. ورود ناگهانی به گودال آب سرد یا شستشوی خودرو در کارواش وقتی چرخها هنوز داغ هستند، باعث انقباض ناگهانی و نامتوازن چدن شده و دیسک تاب برمیدارد. راه حل فنی در مراحل اولیه، تراشکاری دیسک به صورت روکار با دستگاههای تمام اتوماتیک است؛ اما اگر ضخامت دیسک از حد مینیموم کارخانه (کمتر از ۲۰ میلیمتر برای چرخ جلو) پایینتر رفته باشد، دیسک لاغر شده و باید حتماً تعویض گردد تا خطری مثل بریدن دیسک رخ ندهد.
بررسی تخصصی: سوت کشیدن لنت ترمز جک J5

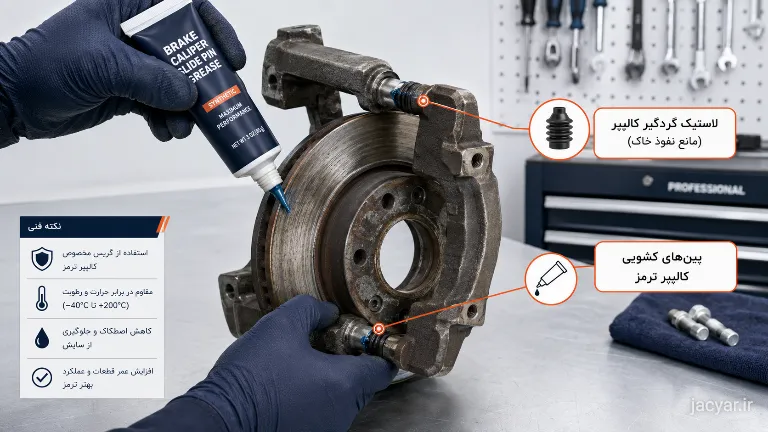

۲. کالیپر ترمز و پینهای راهنما (Brake Caliper)
کالیپر ترمز پوسته چدنی سنگینی است که روی دیسک سوار میشود و پیستونهای هیدرولیکی را در خود جای میدهد تا لنتها را به دیسک بفشارند. این قطعه روی دو پین فلزی حرکت کشویی دارد.
کارکرد فنی و عیب: کالیپر باید پس از رها کردن پدال ترمز، لنتها را آزاد کند تا دیسک به راحتی بچرخد. اگر گردگیرهای لاستیکی پینهای کالیپر جک J5 پاره شوند، گریس داخل آنها شسته شده و کالیپر سفت یا گیرپژ میشود. در این حالت لنت دائم به دیسک چسبیده میماند، دیسک به شدت داغ میشود، رنگ چدن آن به آبی تغییر میکند (سوختن دیسک) و دیسک ترمز به سرعت تاب برمیدارد. راه حل، روانکاری پینها با گریس سیلیکونی مخصوص در هر بار تعویض لنت است.

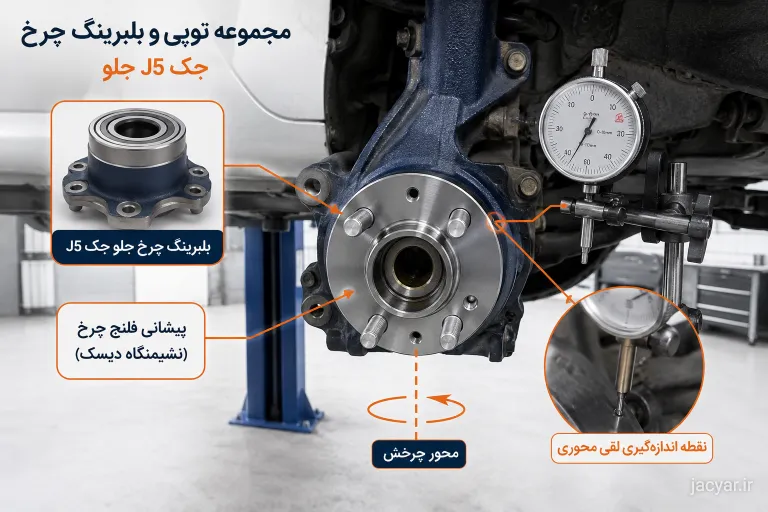

۳. فلنج توپی چرخ (Wheel Hub)
توپی چرخ قطعهای فولادی است که بلبرینگ چرخ درون آن قرار دارد و دیسک ترمز روی پیشانی این قطعه پیچ و تثبیت میشود.
کارکرد فنی و عیب: فلنج توپی باید کاملاً صاف و بدون کوچکترین لقی دورانی بچرخد. در اثر تصادفات شدید چرخ با جدول، افتادن در چالههای عمیق با سرعت بالا، یا تعویض غیراصولی بلبرینگ چرخ جک J5 با چکش (بدون استفاده از پرس هیدرولیک)، فلنج توپی کج میشود. وقتی فلنج کج باشد، حتی اگر دیسک ترمز نو و آکبند را روی ماشین ببندید، دیسک با انحراف میچرخد و باز هم علائم لرزش فرمان ظاهر میشود. راه حل، سنجش تاب فلنج با ابزار ساعت اندیکاتور پیش از تعویض دیسک است.
راهنمای عیبیابی ساده توسط مالک خودرو
اگر مشکوک هستید که دیسکهای ترمز جک J5 شما خراب شدهاند یا خیر، قبل از رفتن به تعمیرگاه میتوانید این دو آزمایش ساده و تجربی را در یک محوطه ایمن انجام دهید:
- تست ترمز دستی (تشخیص دیسک جلو از عقب): در یک مسیر خلوت، صاف و با سرعت حدود ۵۰ کیلومتر در ساعت حرکت کنید. دستان خود را بسیار شل روی فرمان بگذارید تا لرزش احتمالی را حس کنید. حالا بدون اینکه پدال ترمز را لمس کنید، دکمه ترمز دستی را نگه داشته و اهرم ترمز دستی را به آرامی بالا بکشید تا چرخهای عقب درگیر شوند.
- نتیجه الف: اگر با بالا کشیدن ترمز دستی، لرزش عجیبی در اتاق و زیر صندلیها حس کردید اما فرمان تکان نخورد، دیسکهای چرخ عقب شما تاب دارند.
- نتیجه ب: اگر در این حالت خودرو بدون لرزش ایستاد، اما وقتی پدال ترمز را فشار میدهید فرمان تکان میخورد، دیسکهای جلو مقصر اصلی هستند.
- تست لمسی ناخنی (در حالت کاملاً سرد): خودرو را پارک کنید و اجازه دهید حداقل دو ساعت بگذرد تا چرخها کاملاً خنک شوند (هرگز به دیسک داغ دست نزنید). ناخن خود را به آرامی از مرکز دیسک ترمز به سمت لبه بیرونی بکشید. اگر ناخن شما در شیارهای عمیق گیر کرد یا در لبه انتهایی دیسک به یک پله و دیواره بزرگ برخورد کرد، دیسک شما لبهدار شده و عمر مفیدش رو به اتمام است.
راهنمای انتخاب: لنت ترمز مناسب جک J5
تجربه تعمیرکاران
در میان گاراژهای شلوغ جاده مخصوص یا مغازههای پاساژ کاشانی در بازار چراغبرق تهران، تجربیات بسیار جالبی درباره سیستم ترمز جک وجود دارد. آقا رضا، از لنتفروشها و دیسکتراشهای تخصصی خودروهای چینی در بازار تهران، تجربه خود را اینگونه بیان میکند:
«خطای همیشگی رانندههای جک J5 این است که وقتی فرمان ماشین موقع ترمز میلرزد، سریع میروند ارزانترین دیسک چرخ بازار را میخرند و روی ماشین میبندند؛ اما بعد از سه ماه دوباره همان آش است و همان کاسه! راز کار اینجاست که چدن دیسکهای متفرقه بازار ایران چگالی و آلیاژ درستی ندارد و با دو تا ترمز داغ کرده و فورا کج میشود. من همیشه به مشتری میگویم اگر دیسک فابریک ماشینت گوشت دارد، آن را باز نکن. بده یک تراشکار ماهر با دستگاه تراش درجا (روکار) روی خود ماشین تراشش بدهد. این دستگاه دیسک را نسبت به کالیپر و توپی خود ماشین صفر میکند و لرزش فرمان را طوری میگیرد که هیچ دیسک نویی نمیتواند آنطور بیصدا کار کند. البته به شرطی که بعد از تراش، لنت نرم و سرامیکی معتبر بیندازی، نه لنتهای سفت حاوی سوفال آهن!»
تفاوت نسخهها در استهلاک دیسک ترمز جک J5
مکانیزم ترمز و ابعاد دیسک چرخ جلو در جک J5 دندهای (موتور ۱.۵ لیتری) و جک J5 اتوماتیک (موتور ۱.۸ لیتری) تا حد زیادی یکسان است. اما یک تفاوت تجربی در نرخ خرابی آنها وجود دارد. در مدل اتوماتیک به دلیل نبود ترمز موتوری قوی (در مقایسه با دندهای) و همچنین خزش دائمی گیربکس در ترافیکهای سنگین شهری، راننده مجبور است دفعات بسیار بیشتری پدال ترمز را فشرده و نگه دارد. این درگیری مداوم باعث میشود دیسک ترمز چرخ جلو در جک J5 اتوماتیک بسیار زودتر داغ شده و نرخ تاب برداشتن و لبهدار شدن آن تقریباً ۳۰٪ سریعتر از مدل دندهای باشد. مالکان نسخه اتوماتیک باید سرویس و بازدید چرخها را در فواصل کوتاهتری انجام دهند.
قطعات مرتبط و زنجیره خرابی ناشی از رها کردن عیب
نادیده گرفتن علائم خرابی دیسک ترمز و رانندگی طولانیمدت با دیسک تابدار یا لبهدار، به دلیل ضربات مداومی که ایجاد میکند، آسیبهای زنجیرهواری به قطعات زیر وارد خواهد کرد:
- بوشهای طبق و سیبکهای جلوبندی: لرزش مداوم دیسک تابدار، لاستیک بوشهای طبق بزرگ و سیبک فرمان جک J5 را به سرعت پاره کرده و جلوبندی خودرو را به صدا میاندازد.
- جعبه فرمان و چهارشاخ فرمان: این ضربات شلاقمانند از طریق میل فرمان به دندهشانهای جعبهفرمان منتقل شده و باعث ایجاد لقی زودرس و خرج سنگین تعمیر جعبه فرمان میشود.
- بلبرینگ چرخ جلو: انتقال حرارت بسیار بالا از دیسک داغ و لبهدار به توپی، گریس داخل بلبرینگ چرخ را ذوب و خشک میکند و بلبرینگ به زوزه کشیدن میافتد.
زمان مراجعه به تعمیرکار
کاربر گرامی، مجموعه ترمز و دیسک چرخ مستقیمترین ارتباط را با جان شما و سرنشینان دارد. تعویض دیسک ترمز، تشخیص میزان تاب با ساعت اندیکاتور و هواگیری مدار هیدرولیک نیازمند ابزار کارگاهی و مهارت فنی بالا است. توصیه میشود به دلیل خطرات ناشی از کج بستن لنتها، هواگرفتن سیستم ترمز یا آسیب به سنسورهای سیستم ترمز ضدقفل (ABS)، از باز کردن قطعات حساس در خانه خودداری کرده و در صورت مشاهده علائم زیر، فوراً به تعمیرگاههای تخصصی مراجعه کنید:
- لرزش فرمان به قدری شدید است که در سرعتهای بالا کنترل خودرو را مختل میکند.
- شنیده شدن صدای خشن و ترسناک آهن به آهن (مثل رنده شدن فلز) در هنگام ترمزگیری.
- روشن شدن چراغ ترمز دستی یا چراغ زرد ABS در پشت آمپر خودرو در حین حرکت.
- انحراف ناگهانی خودرو به سمت چپ یا راست به محض لمس پدال ترمز.
سوالات متداول
ضخامت دیسک نو جلو حدود ۲۲ میلیمتر است. بر اساس استانداردهای فنی، اگر ضخامت دیسک در اثر سایش یا تراشکاریهای متعدد به کمتر از ۲۰ میلیمتر برسد، دیسک لاغر شده، توانایی دفع حرارت را ندارد و باید حتماً تعویض شود.
این مشکل معمولاً به دو علت رخ میدهد: اول، کج بودن فلنج توپی چرخ که دیسک نو روی آن بسته شده است؛ دوم، رفتن به کارواش یا برخورد آب سرد با چرخها زمانی که دیسکها در اثر رانندگی به شدت داغ بودهاند.
هزینه تراش دیسک روکار به مراتب کمتر و اقتصادیتر از خرید یک جفت دیسک ترمز نو و باکیفیت است. این فرآیند معمولاً کمتر از یک ساعت زمان میبرد و دقت بالایی در بالانس چرخ ایجاد میکند.
بله، اما درصد استهلاک دیسکهای عقب بسیار کمتر از جلو است (حدود ۳۰ درصد بار ترمز روی چرخهای عقب است). دیسکهای عقب معمولاً کمتر تاب برمیدارند و بیشتر دچار لبهزدگی یا شیارهای سطحی میشوند.
خرابی و تاب دیسک جلو خود را مستقیماً با لرزش غربیلک فرمان نشان میدهد؛ در حالی که خرابی دیسک چرخهای عقب باعث ارتعاش پدال ترمز زیر پا و لرزش کل اتاق خودرو در سرعتهای بالا میشود.
آلیاژ دیسک ترمز از چدن است و به دلیل عدم وجود لایه رنگی، در مواجهه با رطوبت یک لایه اکسید آهن سطحی (زنگزدگی) روی آن شکل میگیرد. این امر کاملاً طبیعی است و با اولین ترمزگیری پس از حرکت، لایه زنگزده توسط لنت پاک شده و صدا قطع میشود.
جمعبندی
علائم خرابی دیسک ترمز جک J5 آلارمهای حیاتی سیستم ایمنی خودرو هستند که بیتوجهی به آنها میتواند عواقب خطرناکی به همراه داشته باشد. نوسان و لرزش فرمان در سرعتهای بالا، لبهدار شدن چدن دیسک، ایجاد شیارهای عمیق بر اثر اتمام لنت و ضربان زدن پدال ترمز، همگی نشانههای واضحی هستند که به ما میگویند دیسک چرخ نیازمند تراشکاری روکار یا تعویض کامل است. با پرهیز از شوکهای حرارتی (نرفتن به کارواش با چرخ داغ)، روانکاری به موقع کالیپرها و استفاده از لنتهای ترمز نرم و باکیفیت، میتوانید پایداری و ترمزی قدرتمند و بیصدا را در این سدان محبوب کرمان موتور تجربه کنید.
از اینکه این راهنمای تخصصی و کاربردی عیبیابی را در مجله خودرویی جک یار مطالعه کردید، صمیمانه سپاسگزاریم. نظرات، تجربیات عینی و چالشهای تعمیرگاهی شما مالکان عزیز، گرانبهاترین منبع برای ارتقای دانش فنی کل جامعه جکسواران ایران است. آیا جک J5 شما هم تا به حال با مشکل لرزش فرمان یا صدای سوت چرخ مواجه شده است؟ برای حل آن از دیسکتراش روکار استفاده کردید یا قطعه را کاملاً تعویض کردید؟ از چه برند لنتی راضی بودهاید؟ لطفاً تجربیات و سوالات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا مهندسان و متخصصان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
