علائم خرابی واترپمپ جک J5 و رفع آن

برای راننده‌ای که روزها و شب‌ها را در ترافیک‌های سنگین کلان‌شهرها یا اتوبان‌های طولانی ایران سپری می‌کند، هیچ کابوسی بدتر از بالا رفتن ناگهانی دمای موتور نیست. جک جی ۵ (JAC J5)، این سدان خوش‌تیپ و محبوب کرمان موتور که در دو مدل ۱.۵ لیتری دنده‌ای و ۱.۸ لیتری اتوماتیک در بازار ما حضور دارد، قلب تپنده‌ای ظریف و حساس به دما دارد. آلیاژ آلومینیومی موتور این خودرو به گونه‌ای طراحی شده که بازدهی بالایی داشته باشد، اما همین ویژگی باعث می‌شود که در برابر بی‌آبی و عدم گردش درست مایع خنک‌کننده، بسیار کم‌تحمل باشد. در این میان، قطعه‌ای بی‌صدا و خستگی‌ناپذیر به نام پمپ آب یا همان واترپمپ، وظیفه به گردش درآوردن خون در رگ‌های این خودرو را بر عهده دارد. شناخت علائم خرابی واترپمپ جک J5 همان کلید طلایی است که مرز بین یک سواری لذت‌بخش و یک خسارت سنگین مالی را تعیین می‌کند.

در این مقاله تخصصی از مجله خودرویی جک یار قصد داریم به دور از اصطلاحات پیچیده دانشگاهی و با همان لحن تجربی و کاربردی گاراژهای ایران، به کالبدشکافی دقیق نشانه‌ها و علائم خرابی واترپمپ جک J5 بپردازیم تا بتوانید پیش از بروز فاجعه، ایراد سیستم را ردیابی کنید.

جدول خلاصه سریع علائم خرابی واترپمپ جک J5

برای اینکه قبل از ورود به جزئیات فنی، یک نقشه راه سریع در دست داشته باشید، جدول زیر نشانه‌ها، علت‌های پنهان و وضعیت قطعات مرتبط با سیستم خنک‌کاری را به صورت خلاصه نشان می‌دهد:

نشانه مشهود در خودرو	وضعیت آمپر آب و موتور	علت فنی و زیرپوستی	قطعه یا بخش متهم سیستم
شنیده شدن صدای ناله یا جیرجیر از سمت تسمه‌ها	نرمال یا رو به بالا در ترافیک	کچلی و خرابی بلبرینگ داخلی پمپ	بلبرینگ و شفت اصلی واترپمپ
لکه آب سبز یا قرمز روی سینی زیر موتور (سمت شاگرد)	کاهش تدریجی سطح مایع خنک‌کننده	خرابی فیبر و فنر (آب‌بندی) واترپمپ	کاسه‌نمد یا واشر آب‌بندی پمپ
بالا رفتن آمپر در دور موتور پایین و خنک شدن در سرعت	افزایش حرارت در حالت درجا	خورده شدن و کچل شدن پره‌های داخلی پمپ	پروانه‌های فلزی/پلاستیکی واترپمپ
مشاهده لکه‌های ضد‌یخ خشک‌شده پیرامون پولی دینام	نرمال در شروع کار، داغ در ترافیک	نشتی ریز از مجرای تخلیه اضطراری پمپ	مجرای پشت پولی (Weep Hole)
داغ شدن موتور همراه با تقه زدن گیربکس (مدل اتومات)	بالا رفتن شدید دما و خط وسط	افت فشار گردش آب در مبدل حرارتی گیربکس	واترپمپ ضعیف شده / خنک‌کن گیربکس

علائم اصلی خراب شدن واترپمپ جک J5

وقتی پمپ آب خودرو دچار فرسودگی یا نقص فنی می‌شود، رفتار ماشین تغییر می‌کند. این تغییرات معمولاً به صورت نشانه‌های صوتی، چشمی یا حرارتی خود را به راننده نشان می‌دهند:

• نشتی مایع خنک‌کننده و لکه‌های رنگی زیر ماشین: بارزترین نشانه، دیدن قطرات آب آمیخته به ضدیخ (سبز، آبی یا قرمز) روی زمین، دقیقاً زیر بخش جلویی ماشین در سمت شاگرد (جایی که تسمه‌ها قرار دارند) است.
• شنیده شدن صدای غیرعادی (صدای زوزه یا جیرجیر): اگر بلبرینگ داخلی واترپمپ خشک شود یا ساچمه‌های آن آسیب ببینند، صدایی شبیه به زوزه، ناله یا جیرجیر مداوم از سمت موتور شنیده می‌شود که با گاز دادن و بالا رفتن دور موتور، فرکانس صدا نیز تیزتر و بلندتر می‌شود.
• بازی کردن و بالا رفتن غیرعادی آمپر آب: اگر در ترافیک شهری آمپر آب از خط وسط عبور می‌کند اما به محض اینکه در اتوبان سرعت می‌گیرید و دور موتور بالا می‌رود آمپر سر جایش برمی‌گردد، نشانه‌ای قوی از ضعیف شدن پره‌های واترپمپ است.
• نوسان حرارت و کم شدن مداوم آب منبع انبساط: اگر مجبور هستید هر چند روز یک‌بار به منبع پلاستیکی کنار موتور آب اضافه کنید و هیچ نشتی از شیلنگ‌ها نمی‌بینید، احتمالاً آب از زیر پولی واترپمپ و به صورت بخار یا ریزش پنهان خارج می‌شود.
• بخار کردن اطراف پیشرانه و بوی تند ضدیخ: پس از پارک کردن خودرو، بوی شیرین و تند ضدیخ داغ در اطراف کاپوت استشمام می‌شود که نشان‌دهنده نشست آب روی قطعات داغ موتور و تبخیر فوری آن است.

مطالعه بیشتر: علت داغ کردن جک J5

علت‌های احتمالی، عملکرد قطعه و راه حل‌ها

برای درک بهتر چرایی خرابی این بخش، ابتدا باید بدانیم این قطعه اصلاً چه ساختاری دارد و در موتور جک جی ۵ چه نقشی را ایفا می‌کند.

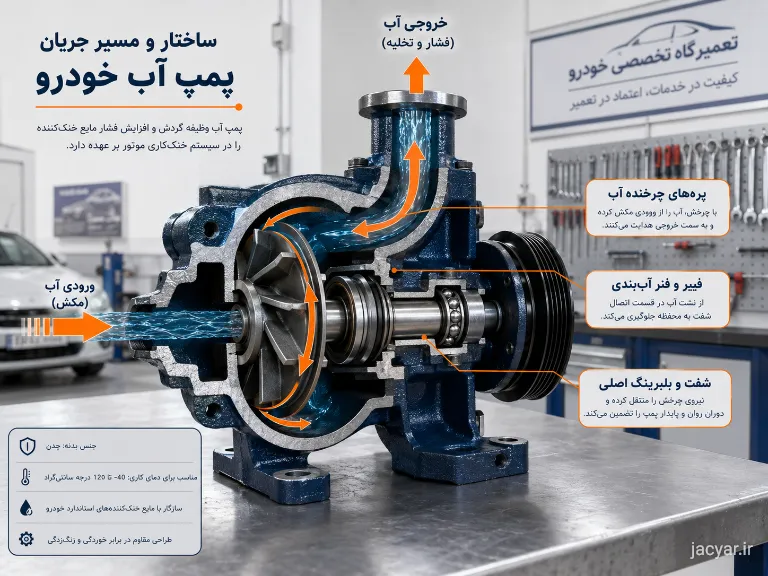

واترپمپ در خودرو چه کاری انجام می‌دهد؟

واترپمپ یک پمپ گریز از مرکز ساده اما حیاتی است. این قطعه دارای یک پروانه داخلی است که توسط یک شفت به پولی بیرونی متصل شده است. نیروی چرخش این پمپ در مدل ۱.۵ لیتری دنده‌ای جک از طریق تسمه تایم و در مدل ۱.۸ لیتری اتوماتیک از طریق تسمه دینام (تسمه شیاری هیدرولیک و دینام) تامین می‌شود. وظیفه اصلی آن، مکش مایع خنک‌شده از پایین رادیاتور و تزریق آن با فشار بالا به مجاری سیلندر و سرسیلندر است تا حرارت ناشی از احتراق را جذب کرده و دوباره به رادیاتور بفرستد.

علت‌های زیرپوستی خرابی واترپمپ جک J5

چرا این قطعه فلزی دچار خرابی می‌شود؟ دلایل اصلی که در بازار ایران بسیار شایع است را بررسی می‌کنیم:

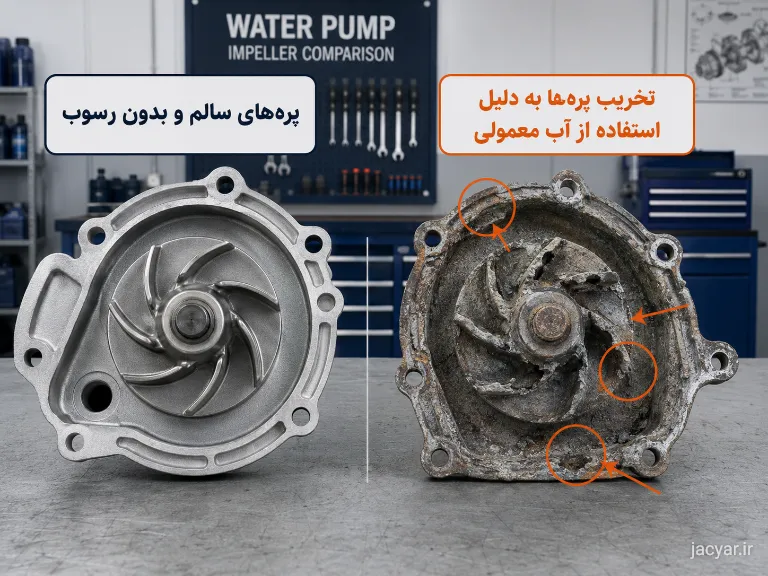

۱. خورده شدن و کچلی پره‌های داخلی پمپ

استفاده از آب شیر، آب لوله‌کشی یا آب‌های معدنی به جای آب مقطر استاندارد، بزرگ‌ترین دشمن این قطعه است. املاح موجود در آب لوله‌کشی به مرور زمان باعث ایجاد رسوب گچی شده و از طرفی، عدم استفاده از ضدیخ/ضدجوش مناسب، پدیده کاویتاسیون (ایجاد حباب‌های هوای مخرب در اثر فشار بالا) را تشدید می‌کند. این حباب‌ها مانند چکش‌های مینیاتوری به پره‌های واترپمپ ضربه می‌زنند و آن‌ها را ذوب یا کچل می‌کنند. در این حالت پمپ می‌چرخد، اما توان جابه‌جایی آب را ندارد.

۲. خرابی فیبر و فنر

در پشت پروانه واترپمپ، یک مجموعه آب‌بندی به نام فیبر و فنر وجود دارد که مانع از نفوذ آب به بخش بلبرینگ و شفت می‌شود. اگر این واشر لاستیکی و کربنی به دلیل حرارت شدید موتور یا طول عمر بالا خاصیت خود را از دست بدهد، آب به داخل بلبرینگ نفوذ کرده، گریس آن را می‌شوید و باعث خشکی، صدا دادن و در نهایت قفل شدن بلبرینگ می‌شود.

۳. سفت بودن بیش از حد تسمه محرک

اگر در زمان تعویض تسمه دینام یا تسمه تایم، کشش تسمه توسط تعمیرکار به صورت غیراستاندارد و بیش از حد سفت تنظیم شود، فشار جانبی شدیدی به شفت و بلبرینگ واترپمپ وارد می‌آید. این فشار مضاعف، طول عمر بلبرینگ پمپ آب را به شدت کاهش داده و خیلی زود آن را به صدا می‌اندازد.

دلایل مهم: علت کم کردن آب رادیاتور جک J5

راهنمای تست توسط مالک خودرو

راندن خودرو با شک و تردید درباره سیستم خنک‌کاری کار عاقلانه‌ای نیست. بدون نیاز به ابزارهای پیچیده تعمیرگاهی، می‌توانید با این دو تست ساده و چشمی، تا حدودی از وضعیت سلامت واترپمپ جک خود مطلع شوید:

1. تست جریان آب در منبع انبساط (بررسی قدرت پمپاژ): زمانی که موتور خودرو کاملاً خنک است، درب منبع انبساط پلاستیکی را باز کنید. از شخص دیگری بخواهید ماشین را روشن کند و چند گاز کوچک ترجیحاً تا دور موتور ۲۰۰۰ بزند. نگاهی به داخل منبع بیندازید؛ شیلنگ برگشت کوچکی که به بالای منبع متصل است، باید جریان زنده، مداوم و قوی از آب را به داخل منبع بریزد. اگر با گاز دادن، جریان آب تغییر نکرد یا بسیار ضعیف بود، نشانه آشکاری از کچل شدن پره‌های واترپمپ یا گرفتگی شدید مسیر است.
2. تست لقی شفت پولی (بررسی سلامت بلبرینگ): در زمان خاموش بودن و خنک بودن کامل موتور، دست خود را به سمت پولی واترپمپ (در مدل ۱.۸ اتوماتیک که دسترسی راحت‌تر است) ببرید و سعی کنید پولی را به سمت بالا، پایین، عقب و جلو تکان دهید. پولی باید کاملاً صلب و بدون کوچک‌ترین لقی یا جابه‌جایی افقی و عمودی باشد. هرگونه احساس لقی یا شنیدن صدای تق‌تق کوچک در این حالت، یعنی بلبرینگ پمپ آب روزهای آخر عمر خود را سپری می‌کند.

تجربه تعمیرکاران

در گاراژهای تخصصی خودروهای چینی در شهرهای مختلف ایران، ترفندها و نکات تجربی جالبی درباره واترپمپ جک جی ۵ وجود دارد که در دفترچه‌های راهنما نوشته نشده است. مشهدی علی، از مکانیک‌های باسابقه مجتمع تعمیرگاهی خودرو در جاده‌ابریشم مشهد، تجربه خود را این‌گونه بیان می‌کند:

«خیلی از مشتری‌ها می‌آیند و می‌گویند آقا ماشین ما در کفی مثل ساعت کار می‌کند اما در گردنه عقربه آب می‌چسبد به سقف! اول می‌روند ترموستات عوض می‌کنند، جواب نمی‌گیرند؛ رادیاتور را سیخ می‌زنند، باز هم درست نمی‌شود. وقتی واترپمپ را باز می‌کنیم، می‌بینیم پره‌هایش مثل چوب کبریت پودر شده‌اند! در بازار ایران به خاطر تنوع قطعات، متاسفانه واترپمپ‌های تقلبی با پره پلاستیکی ضعیف زیاد شده است. من همیشه به راننده‌های جک می‌گویم: واترپمپ جک باید سنگین باشد و پره‌های چدنی یا فولادی داشته باشد. پره پلاستیکی توی دمای بالای موتور جک اتومات دوام نمی‌آورد و شل می‌شود. وقتی قطعه می‌خرید، حواستان به اصالت لیبل شرکتی باشد.»

زمان مناسب: تعویض آب رادیاتور جک j5

تفاوت رفتار حرارتی و ساختار در نسخه‌های جک J5

خودروی جک J5 در دو نسخه با پیشرانه‌های متفاوت به بازار عرضه شده است که شناخت تفاوت سیستم خنک‌کاری آن‌ها برای هر مالکی واجب است:

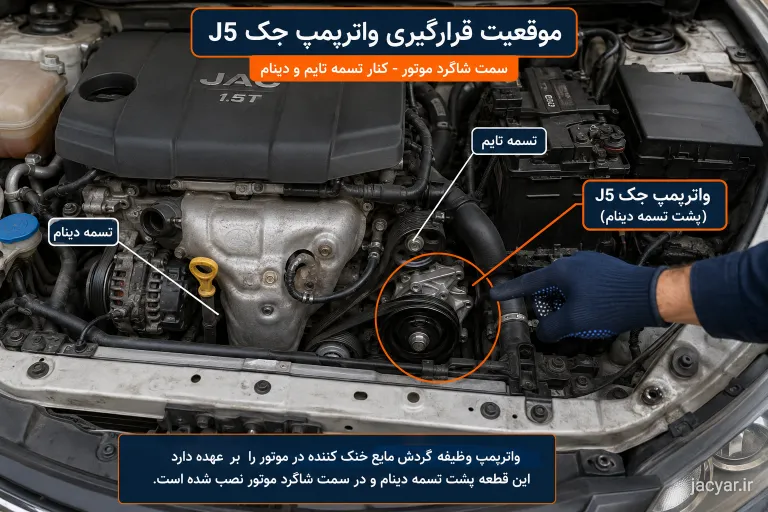

• نسخه ۱.۵ لیتری دنده‌ای (موتور میتسوبیشی): در این مدل، واترپمپ در پشت قاب تایم پنهان شده و محرک آن تسمه تایم خودرو است. این یعنی خرابی و قفل شدن بلبرینگ واترپمپ در مدل دنده‌ای بسیار خطرناک‌تر است؛ چرا که اگر بلبرینگ قفل کند، می‌تواند باعث بریدن یا رد کردن تسمه تایم شود که نتیجه آن کج شدن سوپاپ‌ها و نابودی کامل سرسیلندر خواهد بود. به همین دلیل، در مدل دنده‌ای معمولاً توصیه می‌شود واترپمپ هم‌زمان با کیت تسمه تایم (هر ۶۰ هزار کیلومتر) بازبینی یا تعویض شود.
• نسخه ۱.۸ لیتری اتوماتیک (موتور جک): در این مدل، واترپمپ بیرون از قاب تایم قرار دارد و توسط تسمه دینام و هیدرولیک چرخیده می‌شود. دسترسی به آن برای تعویض راحت‌تر است. اما این موتور به دلیل داشتن سیستم خنک‌کن روغن گیربکس اتوماتیک، بار حرارتی بسیار بالاتری دارد. ضعیف شدن واترپمپ در مدل اتوماتیک خیلی زود خود را در ترافیک با بالا رفتن آمپر آب و تقه زدن گیربکس (به دلیل داغ شدن روغن هیدرولیک گیربکس) نشان می‌دهد.

قطعات مرتبط خرابی پمپ آب

سیستم خنک‌کاری یک مدار کاملاً پیوسته است. وقتی واترپمپ نتواند وظیفه خود را به درستی انجام دهد، فشار و حرارت به سرعت به سایر بخش‌ها سرایت کرده و قطعات زیر را تخریب می‌کند:

• واشر سرسیلندر و خود سرسیلندر: عدم گردش آب یعنی ایجاد کانون‌های حرارتی شدید در بالای سیلندرها. این گرما واشر را دفرمه کرده و آب و روغن قاطی می‌شود. در موارد شدیدتر، خود سرسیلندر آلومینیومی تاب برمی‌دارد.
• تسمه تایم (در مدل دنده‌ای): قفل شدن یا سفت چرخیدن شفت واترپمپ، دندانه‌های تسمه تایم را می‌تراشد یا باعث پاره شدن ناگهانی آن می‌شود.
• شیلنگ‌های رادیاتور و هوزینگ آب: بالا رفتن بیش از حد دمای آب، فشار درون مدار را بالا برده و باعث باد کردن، ترکیدگی شیلنگ‌های لاستیکی و شکستن سه‌راهی‌ها یا هوزینگ پلاستیکی آب می‌شود.

زمان مراجعه به تعمیرکار تخصصی

سیستم خنک‌کاری موتور خودرو شوخی‌بردار نیست. در صورت مشاهده هر یک از موارد زیر، عیب‌یابی خانگی را متوقف کرده و بدون اتلاف وقت خودرو را به یک تعمیرکار باسابقه و متخصص جک نشان دهید:

• دیدن لکه آب واضح و بزرگ زیر خودرو پس از چند ساعت پارک کردن.
• بلند شدن صدای زوزه یا خشن شبیه به برخورد دو قطعه فلزی از سمت تسمه‌ها.
• رد شدن عقربه دمای موتور از خط وسط و عدم تمایل آن به پایین آمدن، حتی با روشن کردن بخاری.
• مشاهده گل و لای، زنگ‌زدگی غلیظ یا ذرات آهن در داخل مایع منبع انبساط که نشان‌دهنده پوسیدگی کامل پره‌های داخلی پمپ است.

اقدام پیشنهادی در زمان جوش آوردن خودرو

اگر در جاده یا خیابان هستید و آمپر آب جک J5 شما به محدوده خطرناک رسیده و حدس می‌زنید واترپمپ کار نمی‌کند، خونسرد باشید و این مراحل را مو به مو انجام دهید:

1. خودرو را متوقف کنید اما به هیچ وجه فوراً خاموش نکنید: ماشین را در فضایی امن پارک کنید. اگر موتور داغ را فوراً خاموش کنید، چرخش نیم‌بند آب و روغن متوقف شده و حرارت در قطعات آهنی محبوس می‌شود که باعث چسبیدن رینگ و پیستون به دیواره سیلندر (گیرپاژ موتور) می‌شود. دنده را روی خلاص (N) بگذارید و ترمز دستی را بکشید.
2. سیستم بخاری را با حداکثر دما و بیشترین سرعت فن روشن کنید: رادیاتور بخاری در واقع یک رادیاتور کوچک کمکی است. روشن کردن بخاری با دور بالا، بخش زیادی از گرمای سوزان دور موتور را به داخل کابین می‌کشد و بار حرارتی سرسیلندر را کم می‌کند. پنجره‌ها را باز کنید تا گرما قابل تحمل شود.
3. کاپوت را بالا بزنید و به هیچ وجه دست به درب رادیاتور نزنید: فشار بخار آب در این حالت بالای ۱۱۰ درجه است و باز کردن درب رادیاتور یا منبع انبساط، باعث پرتاب آب جوش و سوختگی‌های شدید می‌شود.
4. روی پره‌های آلومینیومی رادیاتور آب بریزید: از جلو و از میان شبکه‌های سپر، روی پره‌های آلومینیومی رادیاتور آب بریزید تا خنک شود. هشدار جدی: هرگز روی بدنه داغ موتور و بلوک سیلندر آب نریزید! تغییر دمای ناگهانی آلومینیوم موتور باعث ترک خوردن فوری پوسته سیلندر و نابودی کامل موتور می‌شود. بعد از افت آمپر، ماشین را خاموش کرده و با خودروبر به تعمیرگاه منتقل کنید.

سوالات متداول

جمع‌بندی

واترپمپ جک J5 قلب تپنده سیستم مدیریت حرارت این خودرو است. با توجه به ساختار آلومینیومی و ظریف پیشرانه‌های کرمان موتور، هرگونه غفلت در شناخت علائم خرابی این قطعه مانند نشتی آب، صدای زوزه بلبرینگ یا بالا رفتن آمپر آب در ترافیک، می‌تواند هزینه‌های سنگین تراشکاری و تعمیر موتور را به راننده تحمیل کند. پیشگیری با استفاده همیشگی از مخلوط ۵۰ درصد ضدیخ استاندارد و ۵۰ درصد آب مقطر دیونیزه (بدون املاح)، چک کردن دوره‌ای لقی پولی و تعویض به موقع قطعه، ضامن سواری امن و بی‌دردسر شما خواهد بود.

از اینکه این راهنمای فنی و تخصصی را در مجله جک یار مطالعه کردید، از شما سپاسگزاریم. نظرات، تجربیات و سوالات شما مالکان و رانندگان عزیز، ارزشمندترین بخش این رسانه است. آیا خودروی جک J5 شما هم تا به حال با مشکل خرابی واترپمپ یا بالا رفتن آمپر آب مواجه شده است؟ چه نشانه‌ای داشت و چطور آن را برطرف کردید؟ تجربیات و سوالات خود را در بخش دیدگاه‌ها در پایین همین صفحه بنویسید تا مهندسان و استادکارهای فنی جک یار در کوتاه‌ترین زمان ممکن به شما پاسخ دهند.
