یکی از نگرانکنندهترین اتفاقاتی که میتواند برای مالک یک خودرو رخ دهد، باز کردن کاپوت و دیدن مخزن مایع خنککنندهای است که دوباره خالی شده است. علت کم کردن آب رادیاتور جک J5 از آن دست چالشهای فنی و حساسی است که اگر به موقع به آن رسیدگی نشود، موتور آلومینیومی این خودرو را به راحتی زمینگیر میکند. جک جی ۵ (JAC J5) در هر دو نسخه ۱.۵ لیتری دندهای و ۱.۸ لیتری اتوماتیک، سدانی موفق و باکیفیت است که سالهاست توسط کرمان موتور در بازار ما حضور دارد؛ اما آلیاژ آلومینیومی سرسیلندر این خودرو با حرارت بالای ناشی از کمبود آب هیچ شوخی و تعارفی ندارد.
در میان کسبه کهنهکار و تراشکاران باسابقه بازار چراغبرق تهران، یک جمله معروف دستبهدست میشود که میگویند: «موتور آلومینیومی جک مثل شیشه نازک است؛ اگر بیآب بماند و داغ کند، چنان تاب برمیدارد که هیچ تراشکاری نمیتواند آن را به روز اولش برگرداند. پس همیشه چشمت به آب رادیاتور باشد تا جيبت خالی نشود!»
در این مقاله تخصصی از مجله خودرویی جک یار—مرجع و بانک اطلاعاتی تخصصی خودروهای جک در ایران—قصد داریم چرخه خنککاری این خودرو را به طور کامل کالبدشکافی کنیم. میخواهیم ببینیم چرا این سدان دوستداشتنی دچار کاهش سطح مایع خنککننده میشود و چطور میتوان جلوی خسارتهای سنگین را گرفت. اگر شما هم مدام در حال سرریز کردن آب به رادیاتور خودروی خود هستید، این راهنمای ریشهای برای شما نوشته شده است.
جدول عیبیابی سریع کم شدن آب رادیاتور جک J5
برای اینکه قبل از ورود به جزئیات فنی، یک دید کلی و سریع نسبت به وضعیت خودروی خود پیدا کنید، جدول زیر نشانهها، علتهای زیرپوستی و قطعات درگیر در این معضل را خلاصه کرده است:
| نشانه مشهود خودرو | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم | نوع اقدام لازم |
|---|---|---|---|
| دیدن لکههای سبز/قرمز زیر ماشین پس از پارک | نشتی و ترکخوردگی اتصالات یا بدنه رادیاتور | شیلنگها، اتصالات هوزینگ، رادیاتور | بررسی اتصالات و تعویض قطعه معیوب |
| کم شدن آب بدون لکه ظاهری زیر خودرو | تبخیر مایع به دلیل عدم تحمل فشار استاندارد | درب رادیاتور / واشر درب | تعویض فوری درب رادیاتور با نوع اصلی |
| بخار کردن شیشهها و بوی ضدیخ داخل اتاق | نشتی از هسته گرمایشی سیستم بخاری | رادیاتور بخاری داخل داشبورد | بررسی فرش کف پا و تعویض رادیاتور بخاری |
| ریپ زدن موتور در بدو استارت صبحگاهی و دود سفید | ورود مایع خنککننده به داخل محفظه احتراق | واشر سرسیلندر / بلوک سیلندر | توقف رانندگی و مراجعه به تعمیرگاه با خودروبر |
| کم شدن آب همراه با شیری شدن رنگ روغن موتور | قاطی شدن آب و روغن از مجاری داخلی | واشر سرسیلندر / خنککن گیربکس | تعمیرات اساسی موتور و شستشوی سیستم |
علائم و نشانههای کم شدن آب رادیاتور جک J5
کاهش سطح مایع خنککننده همیشه خودش را با خالی شدن مخزن پلاستیکی کنار رادیاتور نشان نمیدهد. گاهی سیستم نشانههای پنهانی از خود بروز میدهد که توجه به آنها مانع از سوختن موتور میشود:
- نوسان آمپر آب و عبور از خط وسط: وقتی حجم آب در سیستم کم میشود، سنسور دمای آب گاهی در فضای خالی از آب قرار میگیرد و آمپر به صورت ناگهانی بالا و پایین میرود.
- شنیده شدن صدای شرشر آب از پشت داشبورد: این صدا که معمولاً هنگام گاز دادن بیشتر به گوش میرسد، نشاندهنده جریان داشتن حبابهای هوا به همراه آب در رادیاتور بخاری داخل اتاق است و گواهی بر کمبود آب و هوا داشتن سیستم دارد.
- روشن و خاموش شدن نامنظم فنها: کمبود آب باعث ایجاد کانونهای حرارتی شدید در موتور میشود که فرمانهای متناقضی به رلههای فن صادر میکند.
- کاهش باد گرم بخاری در زمستان: بخاری خودرو گرمای خود را از آب داغ موتور میگیرد. اگر آب کم باشد، رادیاتور بخاری خالی مانده و باد خروجی از کانالها ولرم یا سرد میشود.
راهنمای کامل: داغ شدن موتور جک j5
علتهای احتمالی کم شدن آب و بررسی عملکرد قطعات
سیستم خنککاری جک J5 یک مدار بسته تحت فشار است. برای اینکه بدانیم آب از کجا فرار میکند، باید وظیفه و نحوه خرابی هر یک از قطعات کلیدی را بشناسیم.

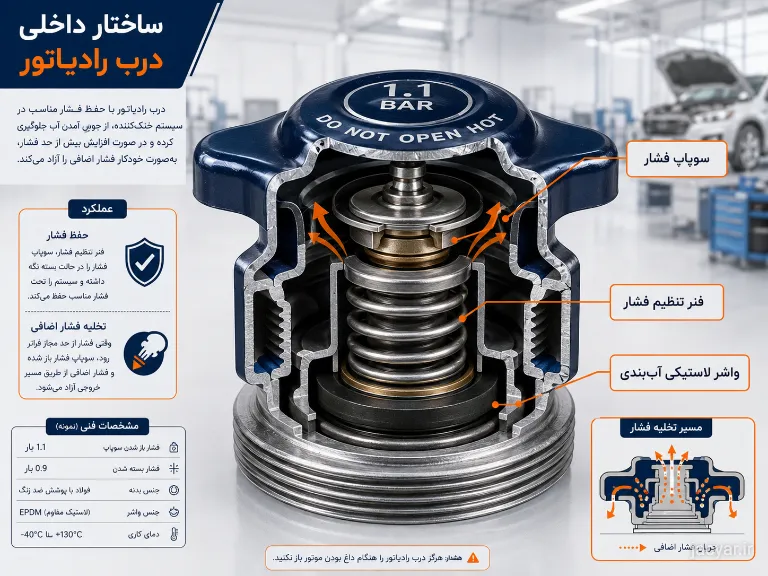

۱. درب رادیاتور؛ نگهبان فشار مدار خنککاری
درب رادیاتور در جک جی ۵ صرفاً یک درپوش پلاستیکی یا فلزی نیست. این قطعه دارای دو سوپاپ فنری بسیار دقیق است. وظیفه درب رادیاتور این است که فشار داخل سیستم را در حدود ۰.۹ تا ۱.۱ بار نگه دارد. این فشار باعث میشود نقطه جوش آب از ۱۰۰ درجه سانتیگراد به حدود ۱۱۵ درجه برسد تا آب به راحتی تبخیر نشود.
علت خرابی و راه حل: به مرور زمان، فنر داخلی درب رادیاتور ضعیف میشود یا واشر لاستیکی دور آن بر اثر حرارت بالا خشک شده و ترک میخورد. در این حالت، درب نمیتواند فشار را حفظ کند و آب موتور در دماهای معمولی به جوش آمده و به صورت بخار از طریق شیلنگ سرریز مخزن انبساط خارج میشود، بدون اینکه شما لکهای زیر ماشین ببینید! راهحل این مشکل، تعویض درب رادیاتور با یک نمونه اصلی و شرکتی است.

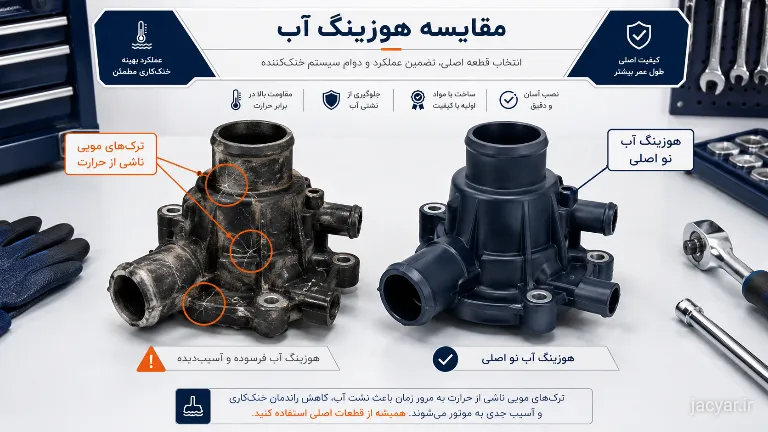

۲. هوزینگ آب و اتصالات پلاستیکی مجاری
هوزینگ آب قطعهای است که به عنوان واسطه و تقسیمکننده جریان آب بین موتور، رادیاتور و سیستم بخاری عمل میکند و ترموستات نیز درون آن قرار میگیرد. در خودروی جک J5، بخشی از این اتصالات و سهراهیها از جنس پلاستیک فشرده یا پلیمر هستند.
علت خرابی و راه حل: این قطعات پلاستیکی مدام در معرض سرد و گرم شدنهای شدید قرار دارند. پس از گذشت چند سال، این اتصالات دچار «پیرشدگی پلاستیک» شده و ترکهای بسیار ریز و مویی برمیدارند. آب رادیاتور وقتی موتور داغ است از این ترکها به صورت قطرات بسیار ریز خارج شده و به دلیل حرارت بالای بدنه موتور، بلافاصله تبخیر میشود و هیچ اثری روی زمین باقی نمیگذارد. یکی از مکانیکهای باسابقه در اصفهان میگفت: «پلاستیکهای سیستم آب جک بعد از چند سال مثل بیسکویت ترد میشوند؛ دست به آنها بزنی خرد میشوند. هر وقت آب کم شد و لکه ندیدی، زیر هوزینگ را با چراغقوه نگاه کن که شوره ضدیخ نزده باشد.» راه حل، تعویض این اتصالات پلاستیکی با نمونههای نو و ترجیحاً اورینگهای باکیفیت است.

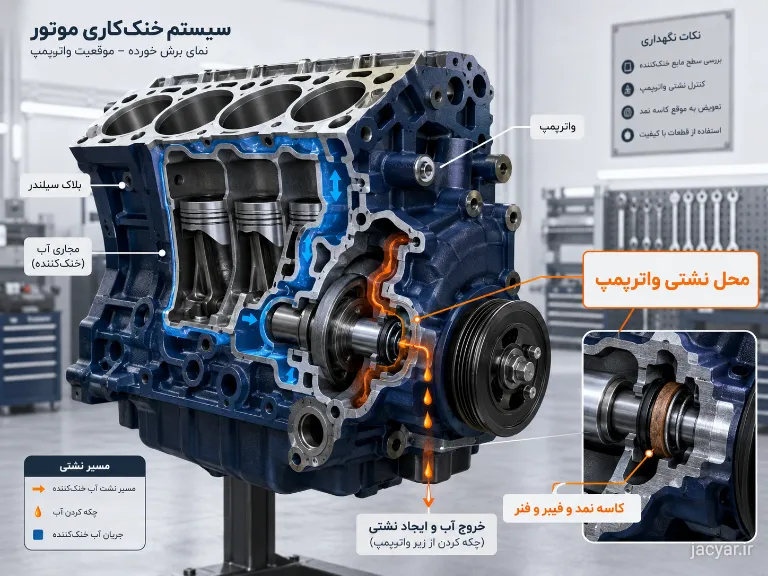

۳. واترپمپ (پمپ آب)؛ نشتی از فیبر و فنر
واترپمپ وظیفه دارد مایع خنککننده را در موتور به گردش درآورد. این قطعه دارای یک شفت مرکزی است که توسط بلبرینگ میچرخد و برای اینکه آب به سمت بلبرینگ و تسمه نفوذ نکند، از یک قطعه آببندی به نام «فیبر و فنر» استفاده میشود.
علت خرابی و راه حل: اگر فیبر و فنر واترپمپ بر اثر استهلاک یا استفاده از آب معمولی دچار خوردگی شود، آب از شفت عبور کرده و از سوراخ تخلیه امنیتی (Weep Hole) واترپمپ به بیرون میچکد. از آنجایی که واترپمپ پشت قابها پنهان است، نشتی آن به راحتی دیده نمیشود و آب به آرامی کم میشود. راه حل، تعویض کامل واترپمپ به همراه واشر جدید آن است.
بررسی تخصصی: نشتی از واترپمپ
۴. رادیاتور بخاری؛ نشتی در کابین خودرو
رادیاتور بخاری یک مبدل حرارتی کوچک است که زیر دنده و پشت داشبورد قرار گرفته است. آب داغ موتور وارد این رادیاتور کوچک میشود و فن بخاری با دمیدن به آن، هوای گرم را به داخل اتاق میفرستد.
علت خرابی و راه حل: سوراخ شدن این قطعه باعث میشود آب به آرامی داخل اتاق و زیر نمد کفپای راننده یا شاگرد نفوذ کند. نشانهاش کم شدن آب رادیاتور همراه با بوی تند و شیرین ضدیخ در اتاق و بخار گرفتگی چرب شیشههاست. تعویض این قطعه نیاز به باز کردن بخشهایی از داشبورد دارد و باید توسط متخصص انجام شود.
نکات مهم: زمان تعویض آب رادیاتور در جک j5
۵. واشر سرسیلندر؛ فرار آب به محفظه احتراق
واشر سرسیلندر وظیفه آببندی بین بلوک سیلندر (جایی که پیستونها حرکت میکنند) و سرسیلندر (جایی که سوپاپها هستند) را بر عهده دارد تا مجاری آب، روغن و محفظه احتراق به هم راه پیدا نکنند.
علت خرابی و راه حل: اگر جک J5 حتی برای چند دقیقه بدون آب بماند یا فن آن کار نکند، حرارت شدید باعث دفرمه شدن واشر سرسیلندر میشود. در این حالت، آب از مجاری خنککاری به داخل سیلندر فرار میکند و همراه با بنزین میسوزد و به صورت دود سفید از اگزوز خارج میشود. این خطرناکترین نوع کم کردن آب است، زیرا مایع خنککننده مستقیماً وارد موتور میشود. تعمیر این بخش نیازمند باز شدن سرسیلندر و ارسال آن به تراشکاری است.
راهنمای تست عیبیابی ساده توسط مالک خودرو
برای اینکه متوجه شوید آب رادیاتور جک شما از کجا کم میشود، میتوانید چند آزمایش ساده و بدون خطر را در خانه انجام دهید:
- تست روزنامه (کشف نشتیهای شبانه): شب هنگام پس از پارک کردن خودرو و زمانی که موتور هنوز کمی گرم است، چند ورق روزنامه بزرگ زیر موتور و رادیاتور پهن کنید. صبح قبل از استارت زدن، روزنامهها را چک کنید. لکههای رنگی (سبز یا قرمز ضدیخ) موقعیت دقیق نشتی (سمت رادیاتور، سمت واترپمپ یا وسط موتور) را به شما نشان میدهند.
- تست سفتی شیلنگها (بررسی واشر سرسیلندر): پس از اینکه خودرو کاملاً سرد شد، درب رادیاتور را باز کنید، سطح آب را چک کرده و درب را ببندید. ماشین را روشن کنید و بگذارید ۵ دقیقه کار کند. سپس شیلنگ ضخیم بالای رادیاتور را با دست فشار دهید. اگر شیلنگ مثل لاستیک موتور سیکلت بهشدت سفت شده بود و فشار عجیبی داشت، نشاندهنده ورود گازهای احتراق موتور به داخل سیستم آب (ضعف واشر سرسیلندر) است.
- تست بررسی چشمی خط شوره: با یک چراغقوه به سراغ اتصالات پلاستیکی هوزینگ آب، لولههای پشت موتور و کنارههای رادیاتور بروید. ضدیخ پس از تبخیر، یک اثر شوره سفید یا سبز رنگ از خود به جا میگذارد. هر جا این شوره را دیدید، منبع نشتی همانجاست.
تجربه تعمیرکاران
در راسته تعمیرکاران خودروهای کرمان موتور در خیابان قزوین تهران یا گاراژهای تخصصی مشهد، تعمیرکاران قدیمی تجربیات جالبی از این خودرو دارند. یکی از استادکاران قدیمی بازار میگفت:
«بسیاری از رانندهها وقتی آب کم میشود، سریعاً مقصر را واترپمپ یا واشر میدانند. اما در جک جی ۵، اولین چیزی که باید معاینه شود، اورینگ سهراهی آب پشت سرسیلندر است. این اورینگ به خاطر حرارت منیفولد اگزوز خشک میشود و آب را قطرهقطره روی پوسته داغ موتور میریزد و غیب میشود! راننده هم حیران میماند که آب کجا میرود. همیشه اول قطعات ساده و ارزان را چک کنید، بعد به سراغ باز کردن موتور بروید.»
تفاوت سیستم خنککاری در نسخههای جک J5
رفتار سیستم خنککاری و دلایل کم کردن آب در نسخههای مختلف جک J5 تفاوتهای ظریفی دارد:
- نسخه ۱.۵ لیتری دندهای: این موتور حجم مجاری آب کمتری دارد و واترپمپ آن با تسمه تایم میچرخد. در صورت نشتی از واترپمپ، خطر خیس شدن تسمه تایم و پاره شدن آن وجود دارد که بسیار خطرناک است.
- نسخه ۱.۸ لیتری اتوماتیک: این مدل دارای سیستم خنککن روغن گیربکس (رادیاتور گیربکس) است. در این خودرو اگر خنککن گیربکس از داخل سوراخ شود، آب رادیاتور وارد گیربکس شده یا برعکس، روغن گیربکس وارد رادیاتور میشود. اگر در مخزن رزرو آب، مایعی شبیه به نسکافه یا شیرکاکائو دیدید، فوراً ماشین را خاموش کنید، چون ورود آب به گیربکس اتوماتیک باعث سوختن کامل صفحات آن میشود.
قطعات مرتبط در زنجیره آسیب
کم شدن آب رادیاتور یک نقص ساده نیست، بلکه آغازکننده یک دومینوی مخرب در خودرو است:
- کاتالیزور اگزوز: اگر آب به دلیل خرابی واشر وارد سیلندر شود و بسوزد، بخار آب حاصله شبکههای گرانقیمت کاتالیزور را پر کرده و آن را مسدود میکند.
- سنسور اکسیژن: سوختن ضدیخ در محفظه احتراق، لایهای از سرب و رسوبات روی نوک سنسور اکسیژن ایجاد میکند و باعث روشن شدن چراغ چک و بالا رفتن مصرف سوخت میشود.
- ترموستات: کار کردن سیستم با آب کم و دمای بالا، فنر حرارتی ترموستات را دفرمه کرده و کارایی آن را از بین میبرد.
زمان مراجعه به تعمیرکار
برخی نشانهها به معنای پایان مهلت عیبیابی خانگی است و رانندگی را خطرناک میکند. در صورت مشاهده موارد زیر، بدون دستکاری قطعات حساس، خودرو را به تعمیرگاه تخصصی منتقل کنید:
- اگر آمپر آب از خط سه چهارم عبور کرده و بوی داغی شدید موتور بلند شده است.
- اگر روغن موتور روی گیج (سیخ روغن) به رنگ شیری یا کرمرنگ درآمده است.
- اگر از اگزوز خودرو در هوای گرم، دود سفید غلیظ همراه با قطرات آب خارج میشود.
- اگر حجم آب کم شده به قدری زیاد است که با هر بار رانندگی کوتاهمدت، مخزن کاملاً خالی میشود.
اقدام پیشنهادی در زمان کم شدن شدید آب در جاده
اگر در حال رانندگی در جاده متوجه شدید آمپر آب بالا رفته و پس از توقف فهمیدید سیستم به شدت کمبود آب دارد، اقدامات زیر را انجام دهید:
- موتور را خاموش نکنید: بگذارید خودرو در حالت خلاص (درجا) کار کند تا واترپمپ متوقف نشود. خاموش کردن موتور داغ و بیآب باعث چسبیدن قطعات داخلی میشود.
- به هیچ وجه درب رادیاتور را باز نکنید: فشار بخار درون سیستم فوقالعاده خطرناک است.
- آب را به آرامی روی بدنه رادیاتور بریزید: برای خنک کردن موضعی، آب را روی شبکههای آلومینیومی رادیاتور بریزید. هرگز روی بلوک موتور آب نریزید چون چدن و آلومینیوم موتور در اثر تغییر دمای ناگهانی ترک میخورند.
- اضافه کردن آب به مخزن رزرو: پس از اینکه دما کمی فروکش کرد، آب مقطر را به آرامی به مخزن پلاستیکی جانبی (انبساط) اضافه کنید تا سیستم به مرور آن را بمکد. پس از خنک شدن کامل، میتوانید درب رادیاتور را با یک دستمال ضخیم و به آرامی باز کرده و آب را سرریز کنید.
سوالات متداول
این پدیده معمولاً دو علت دارد؛ یا درب رادیاتور خراب است و آب به صورت بخار خارج میشود، یا اتصالات پلاستیکی هوزینگ پشت موتور نشتی ریز دارند و آب خروجی بلافاصله روی بدنه داغ موتور تبخیر میشود و فرصت چکیدن روی زمین را پیدا نمیکند.
بله، آب لولهکشی حاوی املاح و گچ است. این املاح در دمای بالا رسوب کرده و مجاری رادیاتور را تنگ میکنند؛ در نتیجه دما بالا رفته، آب به جوش میآید و از طریق سوپاپ درب رادیاتور به صورت بخار خارج و کم میشود. علاوه بر این، آب لولهکشی باعث زنگزدگی و سوراخ شدن رادیاتور میشود.
توصیه میشود حداقل هفتهای یکبار (زمانی که موتور کاملاً سرد است) سطح مایع خنککننده را در مخزن انبساط بررسی کنید. سطح آب باید همیشه بین خط کمترین (MIN) و بیشترین (MAX) باشد.
این بارزترین نشانه سوراخ شدن یا نشتی از رادیاتور بخاری خودرو است که پشت داشبورد قرار دارد. در این حالت آب کم شده و نمد زیر پای راننده یا شاگرد مرطوب و چرب میشود.
خودِ ضعیف شدن پرههای واترپمپ باعث بالا رفتن دما میشود، اما اگر فیبر و فنر (کاسه نمد) واترپمپ خراب شود، آب از سوراخ تخلیه پشت پمپ به بیرون میچکد و مستقیماً باعث کاهش سطح آب سیستم میشود.
جمعبندی
علت کم کردن آب رادیاتور جک J5 را باید در زنجیرهای از قطعات مصرفی مانند درب رادیاتور، اتصالات پلیمری هوزینگ، واترپمپ و در نهایت واشر سرسیلندر جستجو کرد. موتور آلومینیومی این خودرو در برابر کمآبی بسیار حساس است، اما با چکاپهای هفتگی ساده و استفاده همیشگی از ترکیب پنجاه-پنجاه ضدیخ روغنی و آب مقطر دیونیزه، میتوان جلو واریز هزینههای سنگین تعمیرگاهی را گرفت.
از اینکه این مقاله تخصصی را در مجله جک یار مطالعه کردید، صمیمانه از شما سپاسگزاریم. تجربیات شما مالکان و رانندگان عزیز، بهترین چراغ راه برای دیگران است. آیا خودروی جک J5 شما هم تا به حال مشکل کم کردن آب داشته است؟ ایراد از کدام قطعه بود و چطور آن را حل کردید؟ نظرات، سوالات و تجربیات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا مهندسان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
