در میان خودروهای سدان خانگی که در دهه نود توسط کرمان موتور به بازار ایران عرضه شدند، جک J5 دستی به دلیل هماهنگی خوب موتور ۱.۵ لیتری میتسوبیشی با گیربکس ۵ سرعته، استهلاک پایینتر نسبت به نسخه اتوماتیک و شتاب راضیکننده، به سرعت به خودرویی محبوب تبدیل شد. با این حال، سیستم انتقال قدرت دستی این خودرو پس از عبور از کارکردهای بالا یا رانندگی طولانیمدت در ترافیکهای سنگین کلانشهرهای ایران، گاهی ساز ناکوکی میزند. شنیده شدن صداهای نامتعارف از جعبهدنده، یکی از شایعترین گلایههای رانندگان است. علت صدای گیربکس جک J5 دستی در حرکت یا خلاص، مسئلهای است که اگر به موقع به آن توجه نشود، میتواند یک هزینه جزئی تعویض بلبرینگ را به یک فاجعه مالی و خرد شدن کامل دندهها تبدیل کند.
اینجاست که تجربه مویسپیدکردههای بازار و تعمیرکاران قدیمی گیربکس در خیابان امیرکبیر و چراغبرق تهران به کار میآید. استاد اصغر، یکی از مکانیکهای باسابقه و تودار گیربکس در گاراژهای قدیمی خیابان قزوین تهران، همیشه میگوید: «گیربکس جک دستی مثل فولاد میماند، اما به شرطی که صدای لالایی واسکازین کمکیفیت خوابش نکند! راننده داریم که صدای زوزه ماشین را ماهها تحمل میکند و میگوید لابد صدای لاستیک است؛ اما وقتی دنده خرد کرد و پوسته گیربکس را شکافت، تازه میفهمد یک بلبرینگ خشک بیصدا چطور کل دندهها را کچل میکند. صدای گیربکس مثل سرفه آدمیزاد است؛ اگر زود به دادش برسی با یک شربت خوب میشود، اگر رهایش کنی ریه را داغون میکند!»
در این مقاله تخصصی و کاربردی از مجله خودرویی جک یار میخواهیم مکانیزم داخلی گیربکس این خودرو را بررسی کنیم. قصد داریم با زبانی ساده، بدون اصطلاحات عجیب غریب و پیچیده، ریشه صداهای گیربکس را در دو حالت خلاص و در حال حرکت کالبدشکافی کنیم تا بدانید لرزشها، زوزهها و تقتقها از کجا آب میخورند.
جدول خلاصه عیبیابی صدای گیربکس جک J5 دستی
برای اینکه قبل از ورود به جزییات فنی، یک دید کلی نسبت به وضعیت سیستم انتقال قدرت جک جی ۵ خود پیدا کنید، جدول زیر نشانهها، علتهای پنهان و قطعات متهم را به زبان ساده خلاصه کرده است:
| نوع و زمان شنیده شدن صدا | وضعیت پدال کلاچ | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| صدای زوزه یا گرگر در حالت خلاص (موتور روشن) | با گرفتن کلاچ صدا کاملاً قطع میشود | فرسودگی یا خشکی بلبرینگ شفت ورودی | بلبرینگ شفت اصلی (ورودی گیربکس) |
| صدای جیغ یا سوت زدن در حالت خلاص | با گرفتن کلاچ صدا شروع میشود یا تغییر میکند | خرابی یا کچل کردن ساچمههای بلبرینگ کلاچ | بلبرینگ کلاچ (خارج گیربکس) |
| صدای زوزه مداوم که با افزایش سرعت بیشتر میشود | گرفتن کلاچ در حال حرکت تاثیر کمی دارد | سایش دندهها به دلیل کیفیت بد یا کمی روغن | دندههای هلیوم (دیفرانسیل یا شفت خروجی) / واسکازین |
| صدای تیکتیک یا چقچق فقط در یک دنده خاص (مثلا دنده ۲) | در دندههای دیگر صدا قطع است | پریدگی یا شکستگی یکی از دندانههای آن دنده | چرخدنده اختصاصی همان دنده |
| صدای تقتق شدید هنگام گاز دادن و رها کردن گاز در حرکت | کلاچگیری تاثیری روی اصل صدا ندارد | شل شدن یا پارگی بوشهای نگهدارنده موتور و گیربکس | دسته موتور عقب (دسته گیربکس) |
علائم و انواع صدای گیربکس جک J5 دستی
جعبهدنده دستی جک جی ۵ معمولاً خرابی خود را با صداهای متفاوتی نشان میدهد. هر صدا یک امضا و آدرس مشخص از قطعه معیوب درون خود دارد:
- صدای خشن لایلای یا گرگر (در حالت خلاص): وقتی ماشین در پارکینگ روشن است و دنده خلاص است این صدا میآید، اما به محض اینکه کلاچ را تا انتها فشار میدهید، کابین کاملاً ساکت میشود.
- صدای زوزه یا سوت در سرعتهای بالا (در حرکت): شبیه به صدای باد در تونل است که با رفتن به سرعتهای بالاتر از ۶۰ کیلومتر در ساعت تیزتر و آزاردهندهتر میشود.
- صدای چقچق یا سنگریزه در دنده خاص: وقتی ماشین در دنده یک یا سه است صدایی شبیه به برخورد دو قطعه فلزی کوچک شنیده میشود اما در دندههای دیگر این صدا وجود ندارد.
- صدای تقه هنگام کلاچگیری: موقعی که پا را از روی کلاچ برمیدارید تا ماشین حرکت کند، یک صدای تقه خشک از سمت راننده به گوش میرسد.
مطالعه کنید: ایرادهای گیربکس جک J5 دستی
علتهای احتمالی صدای گیربکس و بررسی
گیربکس جک جی ۵ دستی از نوع پنج دنده جلو و یک دنده عقب با سنکرونیزه کامل است. خرابی یا افت کیفیت قطعات زیر عامل اصلی بروز صداهای مذکور است:

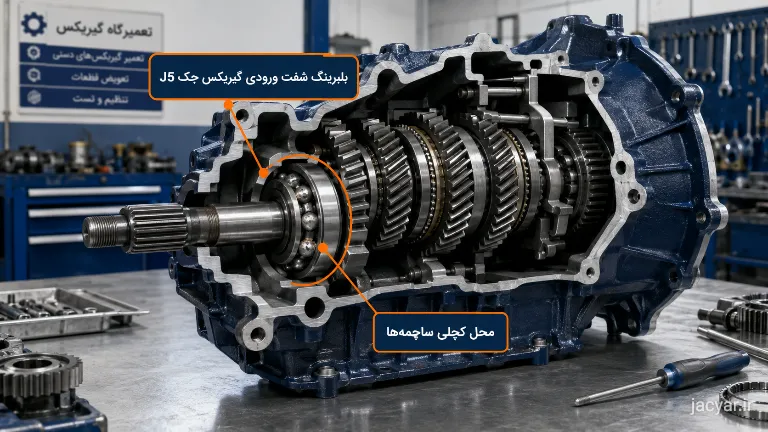

۱. بلبرینگ شفت ورودی (شفت اصلی)؛ متهم اول صدای حالت خلاص
شفت ورودی گیربکس، قطعهای فلزی و طویل است که نیروی موتور را از طریق دیسک و صفحه تحویل میگیرد و به داخل گیربکس میآورد. این شفت روی بلبرینگهای خاصی میچرخد.
علت خرابی و عملکرد: وقتی خودرو خلاص است و پای شما روی کلاچ نیست، شفت ورودی گیربکس همراه با موتور میچرخد. اگر بلبرینگ این شفت به دلیل کارکرد بالا، داغ شدن یا نبود روغن دچار سایش و به اصطلاح “کچلی ساچمهها” شود، صدای گرگر یا تراشیده شدن تولید میکند. چرا با گرفتن کلاچ صدا قطع میشود؟ چون با فشردن کلاچ، ارتباط موتور با گیربکس قطع شده، شفت ورودی از حرکت میایستد و در نتیجه بلبرینگ معیوب دیگر نمیچرخد که صدا بدهد.

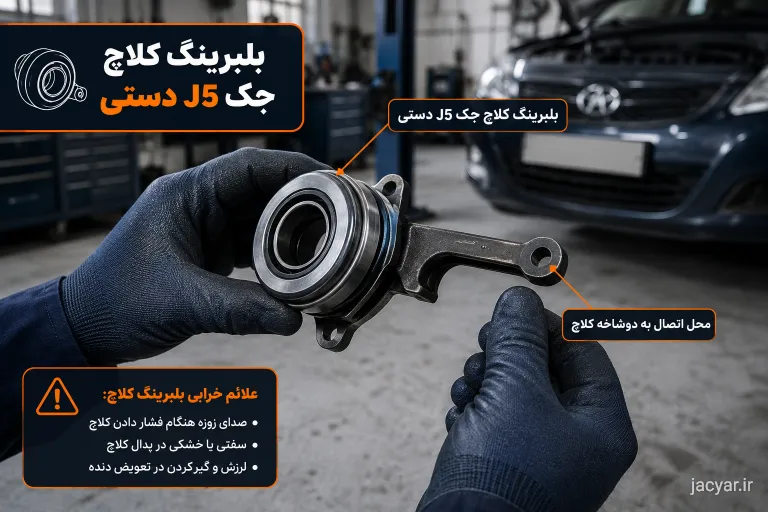

۲. بلبرینگ کلاچ؛ متهم اول صدای زمان کلاچگیری
برخلاف بلبرینگ داخل گیربکس، بلبرینگ کلاچ روی دوشاخه کلاچ و بیرون از پوسته اصلی دندهها قرار دارد و وظیفه آن فشار آوردن به شاخکهای خورشیدی دیسک است.
علت خرابی و عملکرد: این قطعه تا زمانی که پای خود را روی پدال کلاچ نگذاشتهاید، آزاد است و تحت فشار نیست (یا خیلی آرام میچرخد). به محض اینکه پا را روی پدال کلاچ میفشارید، این بلبرینگ درگیر شده و زیر بار سنگینی میرود. اگر این بلبرینگ خراب باشد، دقیقاً برعکس حالت قبل عمل میکند؛ یعنی در حالت خلاص صدایی ندارد اما به محض گرفتن کلاچ، صدای جیغ، سوت یا خرخر شدیدی از آن بلند میشود.

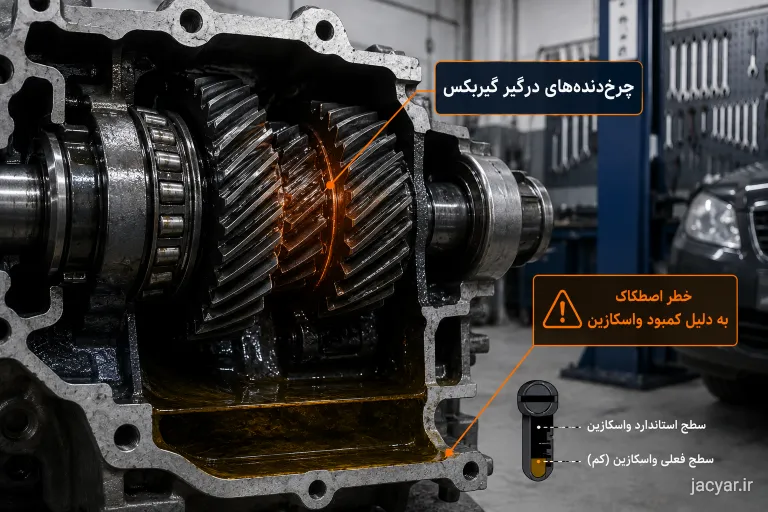

۳. کمبود یا افت کیفیت واسکازین (روغن گیربکس)؛ خشکی چرخدندهها
روغن گیربکس یا همان واسکازین، لایه محافظ ضخیمی بین دندانههای فولادی دندهها ایجاد میکند تا از برخورد مستقیم فلز با فلز جلوگیری شود.
علت خرابی و عملکرد: گیربکس جک جی ۵ به حجم و غلظت روغن بسیار حساس است. اگر کاسهنمدهای پلوس یا کاسهنمد شفت ورودی دچار نشتی شوند و سطح روغن کاهش یابد، دندهها خشک کار میکنند. همچنین اگر واسکازین فاسد شود یا از روانکنندههای غیراستاندارد و بیش از حد غلیظ در آن استفاده شود، در حین حرکت صدای زوزه مداومی از تمام دندهها شنیده میشود، زیرا روغن توانایی جذب ارتعاشات دندهها را از دست داده است.
۴. کچل شدن یا تیز کردن چرخدندهها؛ سایش در دندههای خاص
هر دنده در گیربکس جک شامل یک جفت چرخدنده با دندانههای مورب است که با هم درگیر میشوند.
علت خرابی و عملکرد: اگر راننده عادت به شتابگیریهای ناگهانی داشته باشد، یا با دنده مرده در سربالاییها به خودرو فشار بیاورد، لبه دندانههای چرخدندهها دچار پریدگیهای میکروسکوپی (کچلی) میشود. در این حالت، خودرو فقط و فقط در همان دنده خاص صدای تیکتیک یا زوزه شدید میدهد و با تعویض دنده به دندهای دیگر، صدا کاملاً ناپدید میشود.
راهنمای سرویس: زمان تعویض روغن گیربکس جک J5 دستی
راهنمای تست ساده توسط مالک خودرو
اگر گیربکس جک J5 دستی شما صدا میدهد، پیش از مراجعه به تعمیرگاه میتوانید با این روش سه مرحلهای، نوع عیب را تا حد زیادی مشخص کنید:
- آزمایش خلاص درجا: خودرو را روشن کنید، دنده را خلاص کرده و پا را از روی کلاچ بردارید. به صدا گوش کنید. حالا کلاچ را تا انتها بگیرید. اگر صدا ناپدید شد، عیب از بلبرینگ شفت ورودی داخل گیربکس است. اگر صدا تازه شروع شد، عیب از بلبرینگ کلاچ است.
- آزمایش تغییر دنده در حرکت: در یک جاده صاف حرکت کنید. ماشین را به دندهای ببرید که بیشترین صدا را دارد (مثلاً دنده ۳). در همان حال کلاچ را بگیرید و دنده را خلاص کنید اما بگذارید ماشین با همان سرعت غلت بخورد. اگر با خلاص کردن در حال حرکت، صدا قطع شد، ایراد از خود چرخدندهها یا شفتهای گیربکس است. اما اگر با خلاص کردن هم صدا همچنان با همان شدت به گوش میرسید، ایراد میتواند از بلبرینگ چرخهای جلو یا لاستیکها باشد و ربطی به گیربکس ندارد.
- بررسی چشمی نشتی روغن: خودرو را در محلی تمیز پارک کنید. پس از چند ساعت زیر ماشین (سمت راننده و زیر رادیاتور) را نگاه کنید. اگر لکههای روغن غلیظ با بوی تند و خاص (بوی واسکازین) مشاهده کردید، نشاندهنده کم شدن روغن گیربکس از محل کاسهنمدهای پلوس است که باید سریعاً شارژ شود.
تجربه تعمیرکاران
در بازار خودرو و تعمیرگاههای شهرهای مختلف ایران، تجربیات تجربی بسیار ارزشمندی درباره گیربکس جک دستی وجود دارد. آقا مرتضی، از تراشکاران و گیربکسسازهای معروف بازار چراغبرق تهران، تجربه خود را اینطور خلاصه میکند:
«خیلی از دندهایسوارهای جک J5 وقتی ماشینشان در خلاص صدا میدهد، فکر میکنند دیسک و صفحه تمام شده و میروند کلی هزینه میکنند. در حالی که در اکثر این ماشینها، مقصر اصلی بلبرینگ شفت اول است. این بلبرینگ به خاطر داغ شدن واسکازین در ترافیک یا استفاده از واسکازینهای سفت مثل ۱۴۰ که اصلاً برای این ماشین نیست، خشک میشود و کچل میکند. ما در مغازه وقتی گیربکس جک را باز میکنیم، اصرار داریم که مشتری بلبرینگهای درجه یک ژاپنی یا کرهای اصلی بیندازد. بلبرینگهای فلهای و ارزانقیمت چینی بازار، بعد از ۵ هزار کیلومتر دوباره روز از نو و روزی از نو؛ همان صدا با شدت بیشتر برمیگردد!»
قطعات مرتبط و زنجیره آسیب
صدا دادن گیربکس صرفاً یک آلودگی صوتی نیست، بلکه زنگ خطری برای تخریب زنجیرهوار قطعات گرانقیمت زیر است:
- پوسته گیربکس: اگر بلبرینگ شفت ورودی کاملاً قفل کند یا خرد شود، ساچمههای آن وارد دندهها شده و چرخدندهها قفل میکنند. این اتفاق میتواند به راحتی پوسته آلومینیومی گیربکس را بشکند یا سوراخ کند.
- شفت فرعی و برنجیها: لرزشهای ناشی از خرابی بلبرینگها به مرور زمان فیلرگیری و همراستایی شفتها را به هم میزند و باعث میشود دنده برنجیها ساییده شده و دندهها سخت جا بروند.
- کاسهنمدهای دیفرانسیل: لرزش شفت خروجی باعث گشاد شدن جای کاسهنمدها و فرار سریعتر روغن گیربکس میشود که خود عامل سوختن کامل گیربکس است.
زمان مراجعه به تعمیرکار تخصصی
کاربر گرامی، گیربکس دستی جک J5 قطعهای بسیار حساس با تلرانسهای میلیمتری است. توصیه میشود به دلیل نیاز به ابزارهای خاص مانند پرس هیدرولیک، خارکِشها و ضرورت فیلرگیری دقیق دندهها، از باز کردن پوسته گیربکس یا تعویض قطعات آن در منزل به شدت خودداری کنید. در صورت مشاهده علائم زیر، فوراً و بدون اتلاف وقت به یک تعمیرگاه تخصصی گیربکس مراجعه کنید:
- شنیده شدن صدای شبیه به سنگریزه یا خرد شدن فلز از داخل گیربکس در حین حرکت.
- جا نرفتن هیچکدام از دندهها در زمان روشن بودن خودرو.
- بوی سوختگی شدید روغن از زیر کاپوت همراه با صدای زوزه بسیار بلند.
- پرتاب شدن ناگهانی دسته دنده به حالت خلاص در هنگام گاز دادن (بیرون زدن دنده).
دلایل مهم: بد جا رفتن دنده جک J5 دستی
اقدام پیشنهادیدر زمان بروز صدای حاد
اگر در جاده یا بزرگراه بودید و ناگهان صدای گیربکس به شدت تغییر کرد و صدای خرد شدن یا تقتق بسیار شدیدی شنیده شد، این اقدامات را انجام دهید:
- سرعت را کم کرده و در اولین خروجی یا شانه خاکی امن توقف کنید: از ادامه مسیر با سرعت بالا جداً خودداری کنید.
- کلاچ را بگیرید و دنده را خلاص کنید: با این کار بار را از روی دندههای اصلی برمیدارید. اگر با گرفتن کلاچ صدا قطع شد، موتور را روشن بگذارید اما حرکت نکنید.
- سطح روغن را چک کنید (در صورت امکان): اگر ابزار دارید، وضعیت نشتی زیر ماشین را نگاه کنید. اگر روغن کاملاً تخلیه شده باشد، به هیچ عنوان مسافتهای بعدی را رانندگی نکنید، زیرا حرکت بدون روغن ظرف چند دقیقه کل گیربکس را ذوب میکند. خودرو را حتماً با خودروبر یا یدککش به تعمیرگاه مجاز منتقل کنید.
سوالات متداول
چون دیسک و صفحه ارتباطی به دندهها و شفتهای داخلی گیربکس ندارند. اگر صدای زوزه در حالت خلاص با گرفتن کلاچ قطع میشود، ایراد از بلبرینگ شفت ورودی داخل گیربکس است که ربطی به کیت کلاچ ندارد و باید گیربکس باز شود.
روغن استاندارد برای این گیربکس واسکازین با گرانروی 75W-90 و سطح کیفی API GL-4 یا GL-5 است. حجم دقیق تعویض آن حدود ۲.۱ تا ۲.۳ لیتر است. استفاده از روغنهای غلیظ مثل 85W-90 یا ۱۴۰ اکیداً ممنوع است.
بله. برای تفکیک این دو، در حال حرکت کلاچ را بگیرید و ماشین را خلاص کنید؛ اگر صدا با تغییر سرعت ماشین (و نه دور موتور) تغییر کرد و با فرمان دادن به چپ و راست کم و زیاد شد، ایراد از بلبرینگ چرخ جلو است، نه گیربکس.
هزینه بستگی به میزان آسیب دارد؛ اگر به موقع مراجعه کنید معمولاً با تعویض بلبرینگ شفت ورودی و کاسهنمدها مشکل حل میشود، اما اگر دیر شود و دندهها آسیب ببینند، هزینه خرید چرخدندهها و اجرت تراشکاری سنگینتر خواهد بود.
بهترین زمان تعویض واسکازین در شرایط ترافیکی شهرهای ایران، هر ۴۰ هزار تا ۵۰ هزار کیلومتر یا هر دو سال یکبار است تا از خشک شدن و فرسودگی بلبرینگها پیشگیری شود.
جمعبندی
صدای گیربکس جک J5 دستی در حرکت یا خلاص، یک نشانه صوتی واضح از تغییر وضعیت قطعات مکانیکی داخل جعبهدنده است. فرسودگی بلبرینگ شفت اصلی، خرابی بلبرینگ کلاچ و افت سطح یا کیفیت واسکازین، اصلیترین دلایل این رخداد هستند. تشخیص زودهنگام از طریق گوش دادن به رفتار صدا در مواجهه با پدال کلاچ، میتواند شما را از پرداخت هزینههای گزفت تعویض چرخدندهها نجات دهد.
از اینکه این راهنمای تخصصی عیبیابی را در مجله جک یار مطالعه کردید، صمیمانه متشکریم. تجربیات شما رانندگان و مالکان محترم، چراغ راهی برای بقیه کاربران است. آیا گیربکس جک J5 دستی شما هم دچار صدا یا زوزه شده است؟ برای رفع آن چه قطعهای را تعویض کردید و تجربه شما از تعمیرگاهها چه بوده است؟ لطفاً نظرات و سوالات خود را در بخش دیدگاهها در پایین همین صفحه بنویسید تا کارشناسان فنی جک یار در کوتاهترین زمان ممکن پاسخگوی شما باشند.
