علائم خرابی استارت جک J5 و راهکارها

سیستم برق و راه‌اندازی خودرو، دقیقاً مانند شبکه عصبی و فرمان اولیه برای حرکت ارگانیسم‌های زنده است. تا زمانی که این فرمان اولیه صادر نشود، قوی‌ترین پیشرانه‌ها و مدرن‌ترین گیربکس‌ها نیز چیزی جز توده‌ای از آهن‌الات خاموش نخواهند بود. در میان خودروهای سدان محبوب و پرتیراژ بازار ایران که توسط کرمان موتور عرضه شده است، جک جی ۵ جایگاه ویژه‌ای میان خانواده‌ها و مصرف‌کنندگان دارد. با این حال، با بالا رفتن سن کارکرد این خودروها، بروز اختلال در سیستم‌های برقی و به‌ویژه قطعات راه‌انداز موتور کاملاً طبیعی است. شناخت دقیق علائم خرابی استارت جک J5 به شما به عنوان مالک خودرو کمک می‌کند تا پیش از آنکه در یک موقعیت اضطراری، در جاده‌ای تاریک یا در میانه یک قرار کاری مهم غافلگیر شوید، ریشه ایراد را به درستی تشخیص دهید و از تحمیل هزینه‌های سنگین حمل با جرثقیل و آسیب به سایر بخش‌های الکترونیکی جلوگیری کنید.

در میان استادکاران قدیمی صنف باطری‌سازی و برق‌کاران باسابقه بازار چراغ‌برق تهران، یک ضرب‌المثل معروف و قدیمی دست‌به‌دست می‌شود که می‌گویند:

«موتور ماشین هر چقدر هم که سرکش و پرقدرت باشه، اسیر یک قطعه نیم‌وجبی به اسم استارته. موتور بدون استارت، مثل تفنگ بدون چخماقه؛ باروت هست، گلوله هست، اما جرقه‌ای برای رها شدن نیست. پس همیشه گوشت به صدای استارت ماشینت باشه!»

وقتی سوئیچ جک جی ۵ خود را می‌چرخانید یا در نسخه‌های آپشنال دکمه را فشار می‌دهید، یک زنجیره پیچیده الکترومکانیکی در کمتر از چند صدم ثانیه بیدار می‌شود. جریان عظیمی از باتری به سمت اتوماتیک استارت حرکت می‌کند، دنده استارت به جلو رانده شده و با دنده‌های چرخ‌طیار (فلایویل) درگیر می‌شود تا میل‌لنگ را بچرخاند. در این مقاله تخصصی از مجله جک یار (تخصصی‌ترین رسانه عیب‌یابی و بررسی فنی خودروهای برند جک در ایران)، قصد داریم با عینک یک مهندس مکانیک ارشد و با تکیه بر تجربیات کارگاهی بازار ایران، به بررسی ذره‌بینی و همه‌جانبه سیستم استارت این خودرو بپردازیم.

جدول نشانه، علت فنی و قطعه مرتبط با خرابی استارت جک J5

قبل از اینکه به تشریح تفکیکی قطعات و تحلیل رفتاری سیستم برق خودرو بپردازیم، با استفاده از جدول زیر می‌توانید با یک نگاه، نشانه ظاهری خودروی خود را با علت فنی احتمالی و قطعه مقصر تطبیق دهید:

نشانه ظاهری و برقی خودرو هنگام سوئیچ زدن	علت فنی و الکترونیکی احتمالی	قطعه یا بخش مضنون در سیستم
شنیده شدن صدای تک‌تک (کلیک شدید) و عدم چرخش موتور	عدم اتصال پلاتین‌های داخلی یا ضعیف بودن شدید جریان	اتوماتیک استارت (سولنوئید) / کابل مثبت
استارت بسیار تنبل، کند و سنگین (حتی با وجود باتری نو)	گشاد شدن بوش‌ها و چسبندگی مغناطیسی روتور به بدنه	بوش‌های برنجی دو سر شفت / زغال‌ها
صدای چرخیدن سریع، آزاد و خلاصی (صدایی شبیه به جاروبرقی)	هرز چرخیدن کلاچ یک‌طرفه یا جلو نرفتن دنده	مجموعه دنده استارت (بندیکس)
شنیده شدن صدای جیغ شدید فلزی دقیقاً پس از روشن شدن موتور	گیر کردن دنده استارت روی دنده‌های چرخ‌طیار	فنر بازگرداننده اتوماتیک / کثیفی شفت مارپیچ
روشن شدن کامل پشت آمپر اما سکوت و مرده بودن مطلق کاپوت	قطع شدن مدار تحریک یا سوختن رله مینیاتوری	رله استارت در جعبه فیوز / سیم‌کشی تحریک
داغ شدن شدید کابل‌های باتری و استشمام بوی سیم‌سوخته تند	اتصال کوتاه در بالشتک‌ها یا چسبیدن پلاتین اتوماتیک	سیم‌پیچ استاتور (بالشتک) / آرمیچر

علائم خرابی استارت جک J5

خرابی قطعات راه‌انداز معمولاً به طور ناگهانی رخ نمی‌دهد و خودرو در بیشتر مواقع از روزها قبل، هشدارهایی از خود بروز می‌دهد. در ادامه، شایع‌ترین علائم خرابی استارت جک J5 را با جزئیات فنی کالبدشکافی می‌کنیم.

راهنمای مرتبط: جک J5 استارت می‌خورد اما روشن نمی‌شود

۱. صدای تک‌تک یا کلیک مکرر هنگام چرخاندن سوئیچ

این نشانه یکی از آزاردهنده‌ترین پدیده‌های برقی است. شما سوئیچ را به چرخ آخر می‌رسانید، تمام چراغ‌های پشت آمپر روشن و شفاف هستند، اما به محض اقدام برای استارت، صدای یک «کلیک» محکم یا چند صدای «تک‌تک» پشت سر هم از داخل موتور می‌شنوید و موتور خودرو هیچ گردشی نمی‌کند. این صدا ناشی از مگنت اتوماتیک استارت است که تلاش می‌کند شفت را به جلو براند، اما به دلیل تمام شدن زغال‌ها یا سوختن پلاتین‌های مسی داخل اتوماتیک، برق اصلی به موتور الکتریکی استارت نمی‌رسد تا آن را بچرخاند.

۲. سنگین و تنبل استارت خوردن خودرو (به‌ویژه در حالت داغ بودن موتور)

بسیاری از مالکان جک J5 گلایه می‌کنند که خودروی آن‌ها صبح‌ها به راحتی و با اولین تکان روشن می‌شود، اما پس از یک رانندگی طولانی در ترافیک شهری، وقتی ماشین را خاموش می‌کنند و چند دقیقه بعد می‌خواهند دوباره حرکت کنند، ماشین بسیار سنگین، خسته و کش‌دار استارت می‌خورد؛ به طوری که گویی باتری کاملاً خالی است. اگر از سلامت باتری خود اطمینان دارید، این پدیده نشانه بارز خرابی بوش‌های برنجی استارت است. بر اثر حرارت بالای منیفولد، بوش‌ها منبسط و گشاد می‌شوند، شفت آرمیچر از محور مرکزی خود خارج شده و به بدنه آهنربایی می‌چسبد که گشتاور استارت را به شدت افت می‌دهد.

۳. صدای صدای جاروبرقی

گاهی اوقات با چرخاندن سوئیچ، صدایی شبیه به روشن شدن یک موتور الکتریکی کوچک با دور بالا (صدای ویزوو یا جاروبرقی) می‌شنوید، اما موتور خودرو اصلاً تکان نمی‌خورد. در این حالت، بخش الکتریکی استارت سالم است و با سرعت بالا می‌چرخد، اما بخش مکانیکی آن یعنی دنده استارت خراب شده است. کلاچ یک‌طرفه دنده استارت هرز شده و نمی‌تواند گشتاور را به چرخ‌طیار منتقل کند، یا اینکه دنده به دلیل کثیفی شفت روی مارپیچ جلو نرفته است.

۴. بوی سوختگی تند از داخل کاپوت پس از استارت‌زنی

اگر برای روشن کردن خودرو لجاجت به خرج دهید و سوئیچ را بیش از ۵ تا ۱۰ ثانیه مداوم در حالت استارت نگه دارید، جریان کشی شدیدی در مدار ایجاد می‌شود. عایق‌های لاکی روی سیم‌پیچ‌های آرمیچر و بالشتک بر اثر این گرمای حاد ذوب می‌شوند. استشمام بوی تند چسب و لاک سوخته به این معنی است که سیم‌پیچ‌های استارت دچار اتصال کوتاه شده‌اند و قطعه برای کارکرد مجدد باید کاملاً بازسازی یا تعویض شود.

۵. قفل شدن و درگیر ماندن استارت بعد از روشن شدن موتور

اگر پس از روشن شدن موتور و رها کردن سوئیچ، صدای جیغ شدید فلزی یا ناله ممتد از موتور شنیدید، دنده استارت در جای خود گیر کرده و با سرعت چند هزار دور در دقیقه همراه با موتور خودرو در حال چرخش است. این یک علامت بسیار خطرناک است که اگر سریعاً برطرف نشود، کل اجزای داخلی استارت را متلاشی کرده و دنده‌های چرخ‌طیار را صاف می‌کند.

علت‌های احتمالی، کارکرد قطعات داخلی استارت و راه حل‌ها

مجموعه استارت جک J5 از بخش‌های مختلفی تشکیل شده است که هماهنگی آن‌ها با یکدیگر باعث روشن شدن خودرو می‌شود. برای درک بهتر عیوب، کارکرد قطعات اصلی را تشریح می‌کنیم.

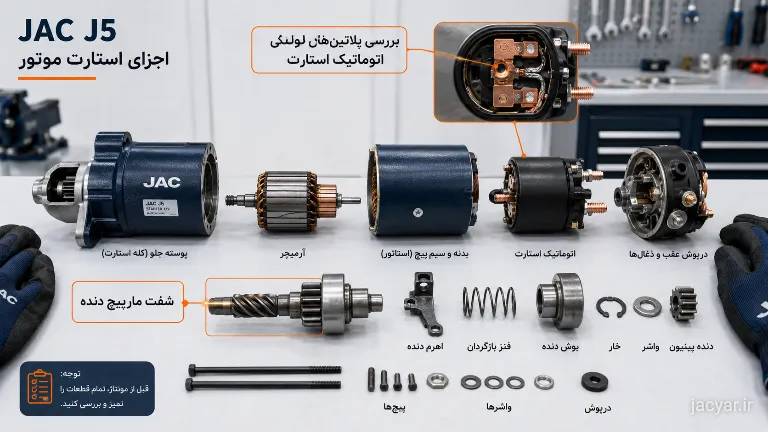

۱. اتوماتیک استارت (سولنوئید دوقلو)

این قطعه در خودرو چه کاری انجام می‌دهد؟

اتوماتیک استارت همان سیلندر فلزی کوچکی است که روی بدنه اصلی موتور استارت سوار شده است. این قطعه دو کارکرد هم‌زمان دارد: اول، مانند یک کلید مغناطیسی بزرگ (رله) عمل می‌کند تا جریان بسیار بالای باتری (که سوئیچ ظریف پشت فرمان توان تحمل آن را ندارد) را به سیم‌پیچ‌ها برساند. دوم، با استفاده از خاصیت مغناطیسی، یک هسته آهنی را به عقب می‌کشد که این هسته از طریق یک چنگک واسط، دنده استارت را به جلو می‌راند تا با موتور درگیر شود.

چرا باعث بروز علائم خرابی می‌شود؟

پلاتین‌های ضخیم مسی درون اتوماتیک بر اثر عبور جریان‌های بالا به مرور زمان جرقه زده، سیاه شده و دچار ناهمواری (خال زدن) می‌شوند. وقتی پلاتین خراب شود، با وجود حرکت مکانیکی، اتصال الکتریکی برقرار نمی‌شود. همچنین سیم‌پیچ‌های نگهدارنده یا کشنده داخل آن ممکن است بر اثر حرارت قطع شوند.

• راه حل فنی: اگر پلاتین‌ها خراب باشند، در مدل‌های قابل تعمیر می‌توان آن‌ها را تعویض کرد؛ اما در جک J5 معمولاً کل قطعه اتوماتیک استارت با نمونه استاندارد شرکتی جایگزین می‌شود.

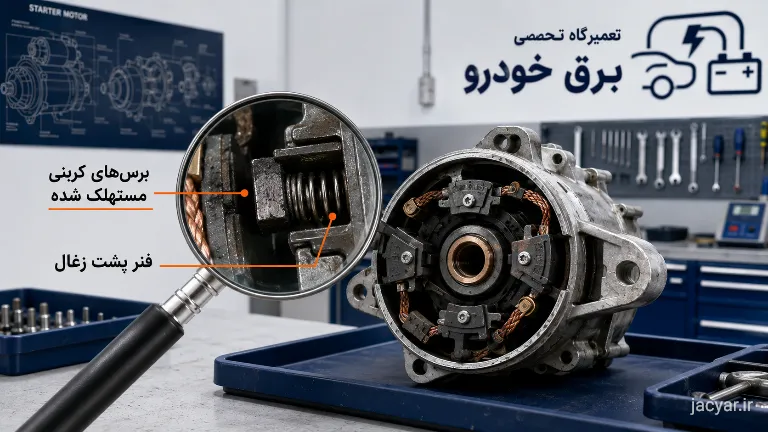

۲. مجموعه زغال‌ها و جازغالی

این قطعه در خودرو چه کاری انجام می‌دهد؟

روتور یا همان آرمیچر متحرک استارت برای چرخیدن نیاز به جریان برق دارد. زغال‌ها که ترکیبی از گرافیت هادی و پودر مس هستند، وظیفه دارند جریان مثبت و منفی را از پوسته ثابت به بخش کلکتور چرخنده آرمیچر منتقل کنند. فنرهای ظریفی پشت این زغال‌ها قرار دارند تا آن‌ها را همیشه به کلکتور فشرده نگه دارند.

چرا باعث بروز علائم خرابی می‌شود؟

زغال‌ها قطعاتی مصرفی هستند. با هر بار استارت خوردن خودرو، سایش جزئی رخ می‌دهد. وقتی کارکرد خودرو بالا می‌رود، طول زغال‌ها به اتمام می‌رسد. در این حالت فنرها دیگر توان فشردن زغال را ندارند، اتصال قطع‌ووصل می‌شود و جرقه شدیدی در انتهای استارت رخ می‌دهد که سرعت چرخیدن استارت را به شدت کاهش می‌دهد (استارت خسته).

• راه حل فنی: باز کردن درپوش انتهای استارت و تعویض کامل کفی جازغالی به همراه زغال‌های نو و سرویس و کلکتور زنی آرمیچر.

۳. دنده استارت و کلاچ یک‌طرفه

این قطعه در خودرو چه کاری انجام می‌دهد؟

این قطعه شامل یک چرخ‌دنده کوچک فولادی و یک مجموعه ساچمه و فنر در بخش داخلی است. دنده استارت روی شفت مارپیچ حرکت می‌کند تا جلو برود و چرخ‌طیار را بچرخاند. کلاچ یک‌طرفه آن به گونه‌ای طراحی شده که نیرو را فقط در یک جهت (از استارت به موتور) منتقل کند. به محض روشن شدن موتور، سرعت چرخ‌طیار از استارت بیشتر می‌شود؛ کلاچ در این لحظه خلاص می‌شود تا دور بالای موتور، سیم‌پیچ‌های استارت را نابود نکند.

چرا باعث بروز علائم خرابی می‌شود؟

روغن‌مردگی، ورود گرد و غبار کلاچ و استهلاک مکانیکی ساچمه‌های داخلی باعث می‌شود کلاچ در جهت انتقال نیرو هرز بچرخد. دندانه‌های بیرونی چرخ‌دنده نیز ممکن است بر اثر برخورد بد با چرخ‌طیار تیز شده یا بشکنند که باعث عدم درگیری و صدای برخورد فلز می‌شود.

• راه حل فنی: تعویض کامل قطعه دنده استارت و تمیزکاری مسیر مارپیچ شفت آرمیچر.

راهنمای تست و عیب‌یابی ساده توسط مالک خودرو

اگر خودروی جک جی ۵ شما در وضعیت عدم استارت‌زنی قرار گرفته است، برای اینکه متوجه شوید ایراد دقیقاً از کدام بخش است و بدون دست زدن به قطعات حساس، این فرآیند سه مرحله‌ای را دنبال کنید:

۱. تست افت ولتاژ با چراغ سقف یا چراغ‌های جلو:

چراغ سقف خودرو یا چراغ‌های بزرگ جلو را روشن کنید. سپس سوئیچ را به حالت استارت ببرید و به تغییرات نور نگاه کنید.

* اگر نور چراغ‌ها کاملاً خاموش یا بسیار ضعیف شد، ایراد از باتری خودرو یا شل بودن سرباتری‌هاست و استارت تقصیری ندارد.

* اگر نور چراغ‌ها هیچ تغییر کوچکی نکرد و کاملاً ثابت ماند اما ماشین استارت نخورد، یعنی مدار برقی استارت قطع است (سوئیچ، رله یا سیم تحریک خراب است).

* اگر نور چراغ‌ها کمی افت کرد و صدای کلیک آمد اما موتور نچرخید، ایراد قطعاً از مجموعه داخلی استارت (پلاتین اتوماتیک یا زغال‌ها) است.

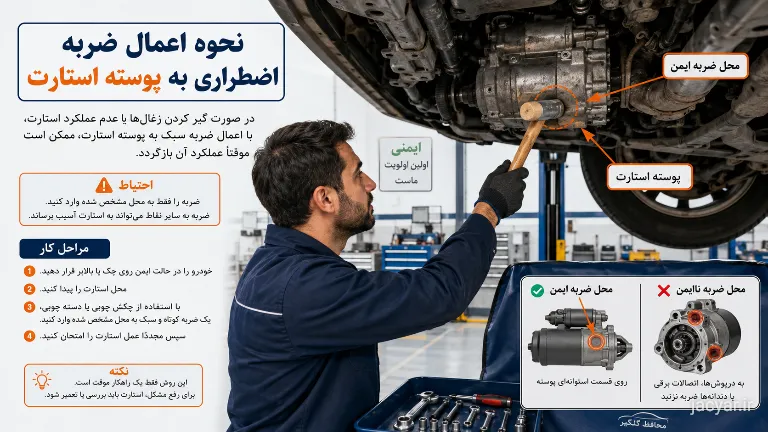

۲. تست ضربه ملایم (راهکار اضطراری در راه ماندگی):

اگر زغال‌های استارت شما در روزهای پایانی عمر خود باشند یا چسبندگی بوش رخ داده باشد، کاپوت را بالا بزنید. استارت جک J5 پشت موتور و زیر منیفولد هوا قرار دارد. با یک تکه چوب یا آچار سنگین، چند ضربه ملایم اما محکم به پوسته فلزی استارت بزنید. هم‌زمان از فرد دیگری بخواهید سوئیچ را بچرخاند. ارتعاش حاصل از ضربه باعث می‌شود زغال‌ها برای یک لحظه کوتاه به کلکتور بچسبند و ماشین روشن شود تا بتوانید خود را به تعمیرگاه برسانید.

۳. بررسی سوئیچ‌های ایمنی دنده و کلاچ:

* اگر جک J5 شما اتوماتیک است، مطمئن شوید دسته دنده کاملاً در وضعیت P یا N قرار دارد. چند بار دنده را جابه‌جا کنید و دوباره در وضعیت P قرار داده و استارت بزنید؛ زیرا خرابی سنسور موقعیت دنده (سلکتور) مانع استارت خوردن ماشین می‌شود.

* اگر جک J5 شما دنده‌ای است، پدال کلاچ را تا آخرین میلیمتر ممکن فشرد کنید. زیر پدال کلاچ یک میکروسوئیچ قرار دارد که اگر کلاچ کاملاً گرفته نشود، اجازه استارت زدن نمی‌دهد. مطمئن شوید فرش پای خودرو زیر پدال گیر نکرده باشد.

تجربه تعمیرکاران :

در میان راسته‌باطری‌سازان و تعمیرکاران تخصصی خودروهای چینی در بازار تهران و شهرهای بزرگ، سیستم استارت جک جی ۵ به عنوان یک قطعه با دوام فیزیکی خوب شناخته می‌شود، اما یک ویژگی محیطی دارد که استهلاک آن را بالا می‌برد.

علی باطری‌ساز، از متخصصان برق خودرو در محدوده خیابان کارگر شمالی تهران، تجربه کارگاهی خود را این‌گونه بیان می‌کند:

«استارت جک J5 جایش یک مقدار بدسلیقه طراحی شده؛ پشت موتور و درست زیر منیفولد هوا قرار گرفته. این یعنی کوران هوای خنک‌کننده بهش نمی‌خوره و تمام گرمای بلوک موتور رو به خودش جذب می‌کنه. بیشترین خرابی که توی تابستون به پست ما می‌خوره، گشاد کردن بوش‌های برنجی این استارته. راننده میگه ماشین خنک که هست مثل ساعت استارت می‌خوره، اما بعد از دو ساعت رانندگی توی ترافیک، اگر خاموش کنه دیگه استارت نمی‌زنه. ما به این می‌گیم جام کردن حرارتی. راننده‌ها نباید بیخودی باتری عوض کنن؛ توی این وضعیت استارت باید بیاد پایین و بوش‌هاش عوض بشه.»

این تجربه عینی نشان می‌دهد که رفتار دمایی محیط موتور چقدر بر عملکرد قطعات الکترومکانیکی اثرگذار است.

تفاوت نسخه‌ها در سیستم استارت جک J5

خودروی جک J5 در دو تیپ دنده‌ای و اتوماتیک توسط کرمان موتور مونتاژ شده است که در بخش سیستم راه‌اندازی تفاوت‌های فنی ساختاری با هم دارند:

• نسخه دنده‌ای (موتور ۱۵۰۰ سی‌سی VVT): استارت این مدل حجم کمتری دارد و توان مصرفی آن پائین‌تر است. به دلیل ساختار خلوت‌تر موتور ۱.۵ لیتری، دسترسی تعمیرکار برای باز و بست کردن استارت از بالای کاپوت راحت‌تر است. مدار ایمنی استارت این نسخه به سوئیچ فشاری پشت پدال کلاچ متصل است.
• نسخه اتوماتیک (موتور ۱۸۰۰ سی‌سی): به دلیل حجم موتور بالاتر و نیروی بیشتر مورد نیاز برای حرکت دادن پیستون‌های بزرگ‌تر، استارت این نسخه قوی‌تر، سنگین‌تر و دارای کیلووات بالاتری است. فضای پشت موتور ۱.۸ لیتری بسیار متراکم است و باز کردن استارت نیاز به ابزارهای دست‌بلند و مهارت بیشتری دارد. همچنین مدار تحریک استارت این نسخه به سلکتور گیربکس اتوماتیک متصل است و تنها در حالت خلاص و پارک اجازه استارت‌زنی می‌دهد.

بیشتر بدانید: ارتباط باتری ضعیف با استارت نخوردن

قطعات مرتبط که باید هم‌زمان بررسی شوند

گاهی اوقات علائمی شبیه به خرابی استارت بروز می‌کند اما مقصر اصلی قطعات جانبی زیر در مدار الکتریکی هستند:

• رله استارت (در جعبه فیوز داخل کاپوت): این رله کوچک وظیفه دارد فرمان کم‌جریان سوئیچ را به جریان قوی‌تر برای اتوماتیک تبدیل کند. خال زدن کنتاکت‌های رله باعث قطع شدن مسیر برق می‌شود.
• مغزی سوئیچ پشت فرمان: پلاتین‌های مکانیکی پشت مغزی سوئیچ بر اثر چرخاندن‌های مکرر در طول سال‌ها مستهلک می‌شوند و در چرخ آخر سوئیچ، جریان تحریک را ارسال نمی‌کنند.
• کابل اتصال منفی بدنه: کابل ضخیمی که قطب منفی باتری را به شاسی و پوسته گیربکس متصل می‌کند. اگر این کابل شل، زنگ‌زده یا دچار رسوب باشد، جریان برگشتی استارت به شدت ضعیف شده و استارت تنبل می‌زند.

چه زمانی باید به تعمیرکار مراجعه کنیم؟

سیستم استارت معمولاً در حالت توقف خودرو کار می‌کند و خطر جانی در رانندگی ایجاد نمی‌کند، اما پشت گوش انداختن تعمیر آن می‌تواند آسیب‌های مالی زنجیره‌ای و سنگینی ایجاد کند:

• اگر صدای تراشیدگی فلز یا دنده به دنده شدن می‌شنوید، سریعاً مراجعه کنید؛ زیرا خرابی دنده استارت به مرور زمان دنده‌های چرخ‌طیار (فلایویل) را کچل می‌کند. برای تعویض چرخ‌طیار باید کل گیربکس و کلاچ خودرو پایین بیاید که دستمزد و هزینه بسیار سنگینی به همراه دارد.
• اگر استارت پس از روشن شدن خودرو درگیر می‌ماند، هرگز رانندگی نکنید. چرخیدن استارت با دور موتور بالا ظرف چند دقیقه باعث متلاشی شدن سیم‌پیچ‌ها و احتمال بروز آتش‌سوزی در دسته سیم اصلی کاپوت می‌شود.

سوالات متداول

جمع‌بندی و نتیجه‌گیری

کالبدشکافی عیوب و علائم خرابی استارت جک J5 نشان می‌دهد که این قطعه الکترومکانیکی حیاتی، هشدارهای خرابی خود را به صورت تغییر صدا، تنبل شدن در زمان گرما یا صداهای کلیک نشان می‌دهد. موقعیت قرارگیری این قطعه زیر منیفولد هوا، حساسیت آن را در برابر دمای بالا افزایش می‌دهد. توصیه کلیدی مجله جک یار این است که با شنیدن اولین صداهای غیرعادی یا تنبلی استارت، سرویس دوره‌ای زغال‌ها و بوش‌ها را انجام دهید تا از آسیب به قطعه گرانی مثل چرخ‌طیار جلوگیری کنید.
