برای همه ما پیش آمده است؛ سوئیچ را میچرخانید، آماده حرکت هستید، اما ماشین هیچ واکنشی نشان نمیدهد یا تنها صدای بیرمق تیکتیک از زیر کاپوت به گوش میرسد. اینجاست که معضل بزرگ رانندگان آغاز میشود و پیدا کردن علت استارت نخوردن جک J5 به یک چالش جدی تبدیل میگردد. در خودروهای امروزی و مونتاژی مانند محصولات کرمانموتور، سیستمهای الکترونیکی پیچیدگیهای خاص خود را دارند و کوچکترین اختلال در شبکه برقرسانی میتواند کل خودرو را فلج کند.بررسی تخصصی علت استارت نخوردن جک J5؛ باتری، دینام یا استارت؟
باطریسازهای قدیمی و کهنهکارهای بازار چراغبرق تهران همیشه یک حرف طلا دارند که پشت گوش رانندهها مینویسند:
“برق ماشین مثل خون تو رگه؛ اگر دینام ضعیف بشه، باطری سکته میکنه و استارت هم فلج میشه. وقتی ماشینت خوابید، قبل از اینکه به موتور تهمت بزنی، اول ببین سیمکشی و اتصالات بدنه پایهاش درسته یا نه!”
وقتی با مشکل استارت نخوردن جک جی ۵ روبهرو میشوید، معمولاً سه متهم اصلی یعنی باطری، دینام یا موتور استارت جلوی صف میایستند. اما تشخیص اینکه کدامیک از این قطعات مقصر اصلی هستند، کار هر کسی نیست. در این مقاله فوقتخصصی، عمیق و کاربردی از مجله جک یار (تخصصیترین مرجع بررسی و رفع مشکلات خودروهای جک در ایران)، قصد داریم با نگاهی مهندسی و در عین حال به زبان ساده بازاری، این زنجیره برقی را کالبدشکافی کنیم تا بدانید در شرایط اضطراری چطور ایراد را پیدا کنید و جلوی هزینههای اضافه و تعویض اشتباه قطعات را بگیرید.
جدول علت و قطعه مرتبط در استارت نخوردن جک J5
قبل از اینکه به جزئیات فنی قطعات بپردازیم، با استفاده از جدول زیر میتوانید بر اساس نشانهای که خودروی شما بروز میدهد، حدس بزنید که کدام قطعه آسیب دیده است:
| نشانه ظاهری خودرو در زمان سوئیچ زدن | علت فنی احتمالی | قطعه یا بخش مرتبط |
| سوئیچ باز میشود، چراغهای پشت آمپر روشن هستند اما با استارت زدن صدای تکتک میآید و برق پشت آمپر قطع و وصل میشود. | افت شدید ولتاژ باطری یا شل بودن سرباطریها | باطری خودرو / اتصالات قطب مثبت و منفی |
| سوئیچ باز میشود، پشت آمپر کاملاً روشن است اما با چرخاندن سوئیچ به حالت استارت، هیچ صدایی نمیآید و نور چراغها هم ضعیف نمیشود. | قطع شدن فرمان الکتریکی استارت یا خرابی اتوماتیک | مغزی سوئیچ / فیوز استارت / اتوماتیک استارت |
| ماشین بعد از چند ساعت خوابیدن بد استارت میخورد، اما بعد از روشن شدن و رانندگی، در استارتهای بعدی مشکلی ندارد. | ضعیف شدن صفحات داخلی باطری و عدم حفظ شارژ | باطری خودرو (پایان عمر مفید) |
| در حین رانندگی چراغ شبیه به باطری در پشت آمپر روشن میشود و بعد از خاموش کردن، ماشین دیگر استارت نمیخورد. | عدم شارژ باطری توسط سیستم تولید برق | دینام / آفتامات دینام / تسمه دینام |
| سوئیچ را میچرخانید، یک صدای تق بلند میآید اما موتور نمیچرخد. چراغهای جلو هم به شدت کمنور میشوند. | چسبیدن زغالها یا قفل کردن دنده استارت | موتور استارت / زغال و بالشتک |
| تمام برق پشت آمپر کاملاً قطع است، حتی چراغ سقف و ریموت ماشین هم کار نمیکند. | خالی شدن مطلق باطری یا قطع شدن کابل اتصال بدنه اصلی | باطری / کابل منفی اتصال بدنه به شاسی |
علائم اصلی مشکل استارت نخوردن جک j5
بسیاری از رانندگان تازه کار، مشکل “استارت نخوردن” (عدم چرخش موتور توسط استارت) را با “روشن نشدن” (چرخیدن موتور توسط استارت اما روشن نشدن شعله احتراق) اشتباه میگیرند. در جک J5، علائم استارت نخوردن به وضوح خود را نشان میدهند.
گاهی اوقات، شما سوئیچ را میچرخانید و پشت آمپر کاملاً سیاه است؛ انگار اصلاً باطری روی ماشین وجود ندارد. در حالتی دیگر، نور پشت آمپر جان دارد، اما به محض اینکه سوئیچ را به پله آخر (حرکت استارت) میبرید، تمام چراغها کور میشوند و ماشین هیچ حرکتی نمیکند. نشانه شایع دیگر، شنیده شدن صدای “چکچکچک” یا “تیکتیک” سریع از داخل محفظه موتور است که نشاندهنده ناتوانی درگیری دنده استارت با فلایویل به دلیل کمبود ولتاژ است. تفکیک دقیق این علائم به شما کمک میکند که به جای تعویض کل سیستم، مستقیماً دست روی قطعه خراب بگذارید.
علتهای احتمالی خرابی، تشریح کارکرد قطعات و راهحلها
برق خودرو یک زنجیره به هم پیوسته است. باطری برق را ذخیره میکند، استارت این برق را مصرف میکند تا موتور روشن شود، و دینام دوباره باطری را شارژ میکند. اگر هر کدام از این سه ضلع مثلث آسیب ببیند، خودروی جک J5 شما زمینگیر خواهد شد. در ادامه به کالبدشکافی دقیق هر یک از این بخشها میپردازیم.
۱. باطری خودرو؛ منبع ذخیره انرژی الکتریکی
باطری در خودرو چه کاری انجام میدهد؟
باطری جک J5 (که معمولاً یک باطری ۶۰ یا ۶۲ آمپر ساعت است) وظیفه دارد انرژی شیمیایی را به انرژی الکتریکی تبدیل کرده و در خود ذخیره کند. وظیفه اصلی و حیاتی باطری، تامین جریان الکتریکی با آمپر بالا در همان چند ثانیه اول استارت زدن است. علاوه بر این، زمانی که موتور خاموش است، برق ساعت، دزدگیر، حافظه کامپیوتر خودرو و چراغها توسط همین قطعه تامین میشود.
چرا باعث استارت نخوردن میشود و راه حل چیست؟
عمر مفید باطریهای اتمی یا اسیدی در شرایط آب و هوایی ایران معمولاً بین ۲ تا ۳ سال است. به مرور زمان و در اثر گرما و سرمای شدید، صفحات سربی داخل باطری دچار فرسودگی و ریزش میشوند یا اصطلاحاً باطری سولفاته میکند. در این حالت، باطری ممکن است ولتاژ ۱۲ ولت را نشان دهد اما وقتی زیر بار استارت میرود، آمپر لازم را تخلیه نمیکند و ولتاژ ناگهان به زیر ۸ ولت سقوط میکند؛ در نتیجه استارت نمیچرخد. همچنین شل شدن سرباطریها یا رسوب گرفتن آنها مانع انتقال جریان میشود.
- راه حل: در صورت رسوب گرفتن قطبهای باطری، آنها را با آب جوش و برس تمیز کنید و سفت نمایید. اگر صفحات داخلی تخریب شده باشند، راهی جز تعویض باطری وجود ندارد.
بیشتر بدانید: هشدار چراغ باتری در جک J5
۲. موتور استارت؛ تبدیل انرژی الکتریکی به مکانیکی
استارت در خودرو چه کاری انجام میدهد؟

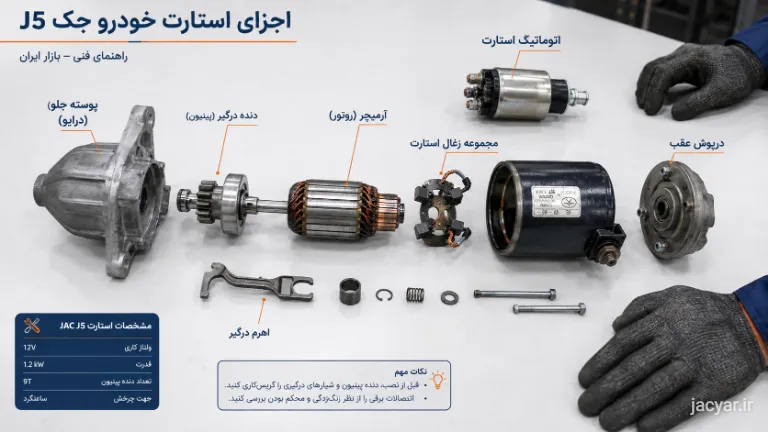

موتور استارت (Starter Motor) یک موتور الکتریکی قدرتمند جریان مستقیم است. وقتی شما سوئیچ را روی حالت استارت قرار میدهید، برق مستقیم با آمپر بالا از باطری به اتوماتیک استارت و سپس به زغالها و آرمیچر منتقل میشود. این قطعه، دنده استارت را به جلو پرتاب میکند تا با دندههای دور فلایویل موتور درگیر شود و میللنگ را بچرخاند. برای روشن شدن موتور جک J5، استارت باید بتواند موتور را به حداقل دور مشخصی (حدود ۱۰۰ دور در دقیقه) برساند.
چرا باعث استارت نخوردن میشود و راه حل چیست؟
موتور استارت قطعهای مکانیکی-الکترونیکی است و استهلاک بالایی دارد. شایعترین علت خرابی آن، تمام شدن زغالهای استارت است. زغالها قطعات کربنی مصرفی هستند که برق را به آرمیچر میرسانند. اگر زغال تمام شود یا در جای خود گیر کند، جریان برق قطع شده و استارت کاملاً ساکت میشود. مشکل دیگر، خرابی اتوماتیک استارت یا کچل شدن دنده استارت است که در این حالت صدای تق شنیده میشود اما موتور نمیچرخد.
- راه حل: در این مواقع نباید به استارت زدنهای طولانی ادامه داد زیرا سیمکشی ذوب میشود. استارت باید توسط متخصص باز شده، زغالها تعویض گردند یا آرمیچر و اتوماتیک آن سرویس و تعمیر شوند.
راهنمای مرتبط: ضعف استارت جک J5
۳. دینام؛ کارخانه تولید برق خودرو
دینام در خودرو چه کاری انجام میدهد؟
دینام (Alternator) وظیفه تولید برق خودرو در زمان روشن بودن موتور را بر عهده دارد. دینام انرژی مکانیکی را از طریق تسمه از میللنگ میگیرد و به برق متناوب تبدیل میکند، سپس به وسیله دیودها آن را به برق مستقیم تبدیل کرده و به شبکه خودرو تزریق میکند. قطعهای به نام آفتامات یا رگلاتور در دینام وجود دارد که ولتاژ خروجی را همواره بین ۱۳.۵ تا ۱۴.۸ ولت نگه میدارد تا هم باطری شارژ شود و هم به قطعات الکترونیکی جک J5 آسیبی نرسد.
چرا باعث استارت نخوردن میشود و راه حل چیست؟
دینام به صورت مستقیم باعث استارت نخوردن نمیشود، بلکه عامل پنهانی است! اگر دینام خراب شود (مثلاً دیودهای آن بسوزند یا زغال آفتامات تمام شود)، چراغ باطری در پشت آمپر روشن میشود. در این حالت خودرو از ذخیره باطری مصرف میکند تا زمانی که باطری کاملاً تخلیه شود. پس از خاموش کردن خودرو، به دلیل خالی بودن باطری، ماشین دیگر استارت نخواهد خورد. همچنین چسبیدن دیودهای دینام میتواند در زمان خاموش بودن ماشین، برق باطری را تخلیه (برق دزدی) کند.
- راه حل: بررسی سلامت تسمه دینام و تست ولتاژ شارژ با دستگاه. در صورت خرابی، دیودها یا آفتامات دینام باید تعویض شوند.
مشاهده: تست شارژ دینام جک J5
۴. ضعف در کابلهای اتصال بدنه
یکی از عیوب فنی شایع که در خودروهای جک J5 مونتاژ کرمانموتور دیده شده است، ضعف در سیستم اتصال بدنه (Ground Connection) است. کارخانهها کابل منفی باطری را به بدنه و پوسته موتور متصل میکنند. در برخی سریهای تولیدی، به دلیل وجود رنگ در محل اتصال پیچ کابل به شاسی، جریان منفی به درستی برقرار نمیشود. این مقاومت الکتریکی بالا باعث میشود که حتی با وجود باطری نو، برق کافی به موتور استارت نرسد و ماشین استارت نخورد.
راهنمای تست و عیبیابی ساده توسط مالک خودرو
اگر در جاده یا پارکینگ خانه ماندید و ماشین جک J5 شما استارت نخورد، دستپاچه نشوید. قبل از اینکه به باطریساز زنگ بزنید، این ۳ تست ساده و ایمن را انجام دهید تا عیب کار را پیدا کنید:

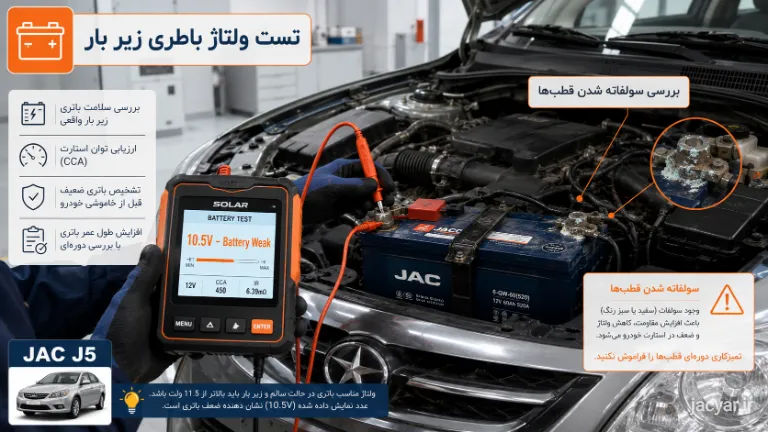

۱. تست افت ولتاژ با چراغ جلو (تست باطری):
چراغهای جلوی ماشین را روشن کنید و نوربالا بزنید. حالا از یک نفر بخواهید سوئیچ را در حالت استارت قرار دهد و خودتان به نور چراغها نگاه کنید. اگر به محض استارت زدن، نور چراغها کاملاً کور شد یا خاموش شد، باطری شما خالی است یا ضعیف شده است. اما اگر نور چراغها قوی ماند و اصلاً تغییری نکرد ولی استارت نزد، باطری سالم است و مشکل از خود موتور استارت یا سوئیچ است.
۲. تست ضربه آرام به استارت (تست زغال استارت):
اگر سوئیچ را میچرخانید و فقط صدای یک تق ریز میآید، احتمال دارد زغالهای استارت چسبیده باشند یا تمام شده باشند. در جک J5، با رعایت کامل نکات ایمنی (ماشین حتماً در حالت خلاص یا دنده P باشد و ترمز دستی کشیده باشد)، با یک تکه چوب یا آچار چرخ، چند ضربه بسیار آرام و ملایم به پوسته موتور استارت بزنید. این کار باعث میشود زغالها به آرمیچر نزدیک شوند. حالا دوباره استارت بزنید؛ اگر ماشین روشن شد، سریعاً به تعمیرگاه بروید چون زغال استارت شما تمام شده است.
۳. بررسی موقعیت دسته دنده (مخصوص جک J5 اتوماتیک):
در نسخههای اتوماتیک، سنسوری به نام اینهبیتور (سنسور موقعیت دنده) وجود دارد. اگر دسته دنده کاملاً در حالت P (پارک) یا N (خلاص) چفت نشده باشد، کامپیوتر اجازه استارت زدن را نمیدهد. یک بار دنده را جابهجا کنید، دوباره در حالت P قرار دهید، پدال ترمز را محکم فشار دهید و استارت بزنید. در مدل دندهای نیز پا را تا انتها روی پدال کلاچ بفشارید، زیرا میکروسوئیچ کلاچ در صورت عدم فشرده شدن کامل، مانع استارت خوردن میشود.
تجربه تعمیرکاران و بازار ایران
در آشفتهبازار قطعات یدکی ایران، تشخیص درست ایراد، هنر است. آقا مرتضی، یکی از باطریسازان قدیمی و باسابقه حوالی میدان نامجو تهران، تجربه جالبی در مورد جک J5 دارد و میگوید:
“خیلی وقتها رانندهها میان و میگن آقا برامون استارت نو بخر، ماشین استارت نمیخوره. وقتی کابلها رو چک میکنم میبینم کابل منفی که به گیربکس وصل میشه شل شده یا رسوب گرفته. برق دزدی هم تو این ماشینها زیاده؛ مثلاً مانیتورهای تصویری غیرفابریک که تو بازار روی جک میبندن، اگر سیمکشیش اصولی نباشه، شب تا صبح باطری رو دو لپی میخوره و صبح راننده رو تو آمپاس میذاره!”
بنابراین، همیشه تعویض قطعه راهکار اول نیست. خطاهای سیمکشی، برقدزدی سیستم صوتی و دزدگیر، و شل بودن اتصالات، درصد بالایی از آمار خرابیهای برقی جک جی ۵ را در بازار ایران به خود اختصاص میدهند.
تفاوت جک J5 دندهای در برابر اتوماتیک
سیستم برق پایه در هر دو نسخه تقریباً مشابه است، اما در جزئیات فرمان استارت تفاوتهایی وجود دارد:
- جک J5 دندهای (موتور ۱۵۰۰ سیسی): در این مدل، یک میکروسوئیچ پشت پدال کلاچ قرار دارد. تا زمانی که کلاچ را تا انتها فشار ندهید، مدار استارت فعال نمیشود. خرابی یا رگلاژ نبودن این میکروسوئیچ کوچک، یکی از دلایل شایع استارت نخوردنهای ناگهانی در نسخه دندهای است.
- جک J5 اتوماتیک (موتور ۱۸۰۰ سیسی): این نسخه مجهز به سنسور موقعیت دنده گیربکس (Inhibitor Switch) است. همچنین سیستم برق این مدل به دلیل وجود کامپیوتر گیربکس، حساسیت بالاتری به افت ولتاژ باطری دارد. اگر ولتاژ باطری جک اتوماتیک به کمتر از ۱۱.۵ ولت برسد، کامپیوترهای خودرو ممکن است در شبکه خوانی دچار خطا شوند و علاوه بر استارت نخوردن، خطاهای کاذب گیربکس روی پشت آمپر ظاهر شود.
قطعات مرتبط که باید بررسی شوند
اگر باطری، دینام و استارت سالم بودند اما جک J5 همچنان استارت نمیخورد، سیستمهای موازی زیر باید توسط باطریساز با دستگاه تست شوند:
- فیوز اصلی استارت: در جعبه فیوز داخل محفظه موتور، فیوزهای مربوط به سیستم سوئیچ و استارت (ST) قرار دارند که سوختن آنها مدار را قطع میکند.
- مغزی سوئیچ: پلاتینهای داخل مغزی سوئیچ ممکن است در اثر مرور زمان خورده شوند و در وضعیت استارت، برق را به رله استارت ارسال نکنند.
- سیستم ایموبلایزر (ضد سرقت): اگر تراشه داخل ریموت ماشین آسیب ببیند یا سنسور مچکننده آن خراب شود، چراغ زرد رنگ به شکل کلید یا قفل در پشت آمپر چشمک میزند و کامپیوتر اجازه استارت خوردن و روشن شدن را صادر نمیکند.
چه زمانی باید به تعمیرکار مراجعه کنیم؟
برق خودرو شوخیبردار نیست و دستکاریهای ناشیانه میتواند باعث سوختن کامپیوتر خودرو (ECU) یا حتی آتشسوزی در سیمکشی شود. در صورت مواجهه با موارد زیر، به هیچ عنوان خودتان اقدام به باز کردن قطعات نکنید و فوراً به یک تعمیرگاه برق تخصصی جک مراجعه کنید:
۱. اگر در حین استارت زدن، بوی سوختگی شدید سیم یا کائوچو از زیر کاپوت یا زیر داشبورد احساس کردید.
۲. اگر چراغ چک و چراغ باطری همزمان روشن هستند و ماشین با استارتهای غیرعادی روشن میشود.
۳. اگر بعد از تعویض باطری نو، ماشین باز هم پس از دو روز خوابیدن کاملاً خالی میشود (برقدزدی شدید حاد).
راهنمای باتری به باتری اصولی در جک J5
اگر در جاده ماندید و مطمئن شدید که باطری خالی شده است، تنها راه اضطراری، استفاده از روش باتری به باتری (Jump Start) است. اما کامپیوتر جک J5 به نوسان ولتاژ به شدت حساس است. برای جلوگیری از سوختن کامپیوتر، دقیقاً طبق این مراحل اقدام کنید:
هشدار مهم: خودروی دهنده (سالم) را در زمان اتصال کابلها حتماً خاموش کنید تا به دینام آن آسیبی نرسد.
۱. کابل قرمز (مثبت) را به قطب مثبت باطری خالی جک J5 وصل کنید.
۲. سر دیگر کابل قرمز را به قطب مثبت باطری سالم خودروی دهنده متصل نمایید.
۳. کابل مشکی (منفی) را به قطب منفی باطری سالم وصل کنید.
۴. نکته حیاتی: سر دیگر کابل مشکی را به قطب منفی باطری خالی جک وصل نکنید؛ بلکه آن را به یک قسمت فلزی بدون رنگ از بدنه یا موتور جک J5 (مثلاً قلاب فلزی موتور) متصل کنید. این کار جلوی جرقه ناگهانی و آسیب به کامپیوتر را میگیرد.
۵. حالا ابتدا خودروی سالم را روشن کنید و بگذارید ۵ دقیقه کار کند تا باطری جک را کمی احیا کند.
۶. پشت فرمان جک J5 بنشینید و استارت بزنید. به محض روشن شدن، کابلها را دقیقاً به صورت عکس مراحل اتصال (ابتدا کابل منفی از بدنه جک) باز کنید.
بیشتر بخوانید: خالی شدن باتری جک J5
سوالات متداول
این مشکل دقیقاً به دلیل تنظیم نبودن یا خرابی سنسور موقعیت دنده گیربکس (اینهبیتور سوئیچ) است. وقتی دنده را در حالت P میگذارید، سنسور به درستی سیگنال خلاصی را به کامپیوتر نمیفرستد. این قطعه باید باز شده، سرویس و رگلاژ شود.
خیر. سیستم استارت نخوردن یک نقص کاملاً الکتریکی و برقی در موتور است و هیچ ارتباطی به بخشهای مکانیکی چرخها، جلوبندی، گیربکس (به جز سنسور دنده) یا باد لاستیک ندارد.
اگر ماشین را با باتری به باتری روشن کردید و بعد از باز کردن کابلها، ماشین بلافاصله خاموش شد، دینام خراب است و برق تولید نمیکند. اما اگر ماشین روشن ماند و بعد از یک ساعت رانندگی، وقتی آن را خاموش کردید دیگر استارت نخورد، دینام سالم است ولی باطری خراب شده و شارژ را در خود نگه نمیدارد.
الزاماً خیر. بوق و شیشه بالابر به جریان برق بسیار کمی (حدود ۱۰ تا ۲۰ آمپر) نیاز دارند که یک باطری ضعیف هم میتواند آن را تامین کند. اما موتور استارت برای چرخاندن میللنگ به جریانی بین ۱۵۰ تا ۳۰۰ آمپر نیاز دارد. پس کار کردن شیشهها دلیل بر سلامت کامل باطری زیر بار استارت نیست.
این صدا، صدای عملکرد رله استارت و اتوماتیک استارت است. وقتی ولتاژ باطری به شدت افت کرده باشد (مثلاً حدود ۹ ولت)، برق کافی برای نگاه داشتن آهنربای مغناطیسی اتوماتیک استارت وجود ندارد؛ اتوماتیک جلو میرود ولی برق کم میآورد و عقب میکشد و این چرخه سریع باعث ایجاد صدای رگباری تیکتیک میشود که نشانه قطعی خالی بودن باطری است.
جمعبندی و نتیجهگیری
بررسی علت استارت نخوردن جک J5 نشان میدهد که این خودروی محبوب کرمانموتور، در کنار تمام مزایای سواری خود، نیازمند مراقبت و پایش دائم سیستم برق است. تثبیت اتصالات بدنه، تعویض به موقع باطری و پرهیز از نصب آپشنهای برقی غیرفابریک و پرمصرف، کلید پیشگیری از این مشکل کلافهکننده است. عیبیابی دقیق در زمان استارت نخوردن، مانع از آن میشود که فریب تعمیرکاران ناآگاه را بخورید و هزینههای گزاف بابت تعویض قطعات سالم بپردازید.
