سیستم مالتیمدیا، عقربهها و چراغهای هشدار دهنده جلوآمپر در خودروهای امروزی، تنها یک نمایشگر ساده برای سرعت یا دور موتور نیستند؛ بلکه این بخش به عنوان ویترین تمامعیار سیستمهای الکترونیکی و شبکه اطلاعاتی خودرو شناخته میشود. در میان سدانهای محبوب مونتاژی کرمان موتور، خودروی جک جی ۵ (JAC J5) جایگاه ویژهای در بازار ایران دارد. با این حال، یکی از چالشهای برقی که برخی از مالکان این خودرو پس از چند سال کارکرد یا پس از نصب تجهیزات جانبی غیرفابریک با آن مواجه میشوند، خاموش شدن، نوسان یا به طور کلی پیدا شدن علت کار نکردن پشت آمپر جک J5 است. این اختلال الکترونیکی میتواند راننده را در شرایط نابینایی اطلاعاتی قرار دهد؛ چرا که بدون کارکرد این بخش، میزان سوخت، دمای دقیق موتور و سرعت لحظهای خودرو کاملاً از دسترس خارج میشود.
باطریسازان و استادکاران قدیمی بازار چراغبرق و خیابان امیرکبیر تهران در مواجهه با قطعات الکترونیکی مالتیپلکس چینی یک اصطلاح معروف دارند:
«برق ماشینهای جدید مثل تار عنکبوته؛ اگر یک گوشهاش رو بیهوا و بدون نقشه بکشی، کل شبکه از کار میفته! پشت آمپر جک هم کورسوی امید رانندهاس؛ وقتی خاموش میشه، اول نباید بری سراغ تعویض کل قطعه، بلکه باید ببینی کدوم فیوز یا سیم زمین قطع شده که راه این جریان رو سد کرده.»
پشت آمپر جک J5 ساختار الکترونیکی منسجمی دارد که اطلاعات خود را از طریق شبکه به هم پیوسته دادهها دریافت میکند. خرابی در این بخش معمولاً ناشی از قطع اتصالات، نوسانات شدید برق دینام، نفوذ رطوبت یا خرابی یونیت کنترل بدنه است. در این مقاله تخصصی از مجله جک یار (رسانه مرجع و تخصصی بررسی و رفع عیوب خودروهای جک در ایران)، قصد داریم با نگاهی عمیق، کارگاهی و کاملاً کاربردی، به بررسی ریشهها، نشانهها و راهحلهای این مشکل بپردازیم تا بدون اتلاف وقت و هزینههای گزاف، ایراد خودروی خود را شناسایی و رفع کنید.
جدول خلاصه نشانه، علت فنی و قطعه مرتبط با خرابی پشت آمپر جک J5
برای ایجاد یک دید کلی و سریع پیش از ورود به مباحث عمیق فنی، جدول زیر شایعترین حالات بروز این ایراد را به همراه ریشههای الکترونیکی و قطعات متهم در مدار بررسی کرده است:
| نشانه ظاهری و وضعیت پشت آمپر | علت فنی و الکترونیکی پنهان | قطعه یا بخش مضنون در شبکه برق |
| خاموشی کامل عقربهها، چراغها و نمایشگر دیجیتال وسط | قطع شدن برق اصلی یا تداخل شدید در خط تغذیه پیوسته | فیوز شماره ۱۸ (یا فیوزهای ردیف پشت آمپر) / مغزی سوئیچ |
| کار نکردن عقربههای سرعت و دور موتور در حالی که چراغهای چک روشن هستند | خرابی موتورهای پلهای کوچک پشت عقربهها یا مشکل قلعمردگی برد | برد الکترونیکی جلوآمپر / موتورهای استپر (Stepper Motors) |
| چشمک زدن ناگهانی کل صفحه و قطع و وصل شدن نمایشگر | وجود مقاومت بالا، شلی پیچ کابل منفی یا نوسان شدید ولتاژ | اتصال بدنه اصلی زیر دشبورد / سیم زمین جلوآمپر |
| روشن ماندن دائم چراغهای هشدار (ABS، ایربگ) و از کار افتادن عقربهها | اختلال در ارسال دادهها و قطع ارتباط بین یونیتها | خطوط شبکه سیمکشی کانباس (CAN-Bus) / یونیت کنترل بدنه |
| خاموش شدن نور پسزمینه (بکلایت) جلوآمپر با روشن کردن چراغهای کوچک | اتصالی در مدار کلید دیمر (تنظیم نور) یا بخش سنسور لایت | کلید تنظیم نور دشبورد / سوکت پشت آمپر |
راهنمای مرتبط: چراغ باتری و ایرادهای برقی جک J5
علائم و نشانههای پیش از از کار افتادن کامل پشت آمپر جک J5
خاموشی جلوآمپر در خودروی جک جی ۵ معمولاً بدون مقدمه نیست. در بیشتر مواقع، سیستم برق مالتیپلکس خودرو سیگنالهای هشداری از خود بروز میدهد که توجه به آنها مانع از غافلگیری در سفرهای بینشهری میشود.
۱. لرزش و پرش ناگهانی عقربهها
یکی از اولین نشانهها، بازی کردن یا شلاق زدن عقربههای دور موتور و کیلومترشمار است. به این صورت که در حین رانندگی یکنواخت، عقربه ناگهان افت کرده و دوباره به جای خود بازمیگردد. این حالت نشاندهنده شل بودن سوکت اتصال پشت آمپر یا وجود نوسان در ولتاژ ورودی به برد الکترونیکی است.
۲. کمنور شدن یا محو شدن تدریجی نمایشگر السیدی (LCD) وسط
نمایشگر دیجیتال کوچکی که در میان سرعتسنج و دورسنج جک J5 قرار دارد و وضعیت دندهها و پیمایش را نشان میدهد، حساسیت بالایی به دما و ولتاژ دارد. اگر متوجه شدید که در روزهای گرم یا پس از روشن کردن کولر، نوشتههای این نمایشگر کمنور، خطخطی یا کاملاً محو میشوند، این امر هشداری مبنی بر داغ شدن بیش از حد آیسی پردازشگر پشت آمپر یا افت ولتاژ شبکه است.
۳. روشن شدن همزمان و بیدلیل چند چراغ هشدار
روشن شدن چراغ کیسه هوا (Airbag)، ترمز ضدقفل (ABS) و چراغ فرضی چک به صورت همزمان، در حالی که سیستمهای مکانیکی خودرو هیچ ایرادی ندارند، نشاندهنده یک تداخل جدی در شبکه دیتا است. این نشانه اثبات میکند که جلوآمپر سیگنالهای درستی از ایسیو یا یونیت بدنه دریافت نمیکند و به زودی احتمال خاموشی کامل وجود دارد.
۴. تاخیر در روشن شدن جلوآمپر پس از باز کردن سوئیچ
هنگامی که سوئیچ خودرو را در وضعیت روشن (ON) قرار میدهید، تمام چراغها و عقربهها باید ظرف کمتر از یک ثانیه بیدار شوند. اگر تغذیه برق پشت آمپر دچار خازندزدی یا ضعف قطعات برد شده باشد، این فرآیند ممکن است با چند ثانیه تاخیر، تپش یا پس از استارت زدن رخ دهد.
علتهای اصلی کار نکردن پشت آمپر جک J5 و تشریح عملکرد قطعات
سیستم جلوآمپر جک J5 مانند یک کامپیوتر کوچک عمل میکند که دستورات خود را از بخشهای مختلف خودرو دریافت مینماید. در ادامه، دلایل اصلی بروز این خرابی و قطعات درگیر را به زبان ساده کارگاهی و فنی تشریح میکنیم.
۱. سوختن فیوزهای محافظ مدار جلوآمپر
این بخش در خودرو چه کاری انجام میدهد؟
فیوزها قطعات حفاظتی کوچکی هستند که در مسیر عبور جریان الکتریکی قرار میگیرند. وظیفه اصلی فیوز این است که اگر در مدار جریان بیش از حد مجاز (بر اثر اتصالی یا فشار ناگهانی) عبور کرد، رشته فلزی داخلی آن ذوب شده و جریان را قطع کند تا به قطعات گرانقیمت مانند برد پشت آمپر آسیبی نرسد.
چرا در جک J5 باعث بروز مشکل میشود؟
در جک جی ۵، دو جعبه فیوز وجود دارد؛ یکی در داخل کاپوت و دیگری در فضای زیر دشبورد، سمت چپ پای راننده. فیوزهای مربوط به جلوآمپر (به خصوص فیوزهای ردیف سیستمهای صوتی و نمایشگرها) اگر به دلیل نصب مانیتورهای بزرگ تصویری غیراستاندارد، هدلایتهای پرمصرف بدون رله یا دستکاری سیمکشی فندکی دچار سوختگی شوند، کل برق ورودی به پشت آمپر قطع شده و صفحه سیاه میگردد.
- راه حل: بررسی جعبه فیوز داخل اتاق، شناسایی فیوز سوخته با لامپ تست یا مولتیمتر و تعویض آن با فیوز همآمپر استاندارد.
هشدار فنی: هرگز از سیمهای ضخیم یا فیوزهای با آمپر بالاتر برای جایگزینی فیوز سوخته استفاده نکنید؛ این کار خطرات جدی سیمکشی و حتی آتشسوزی دشبورد را به همراه دارد.
۲. پدیده قلعمردگی و خرابی برد الکترونیکی پشت آمپر
این قطعه در خودرو چه کاری انجام میدهد؟

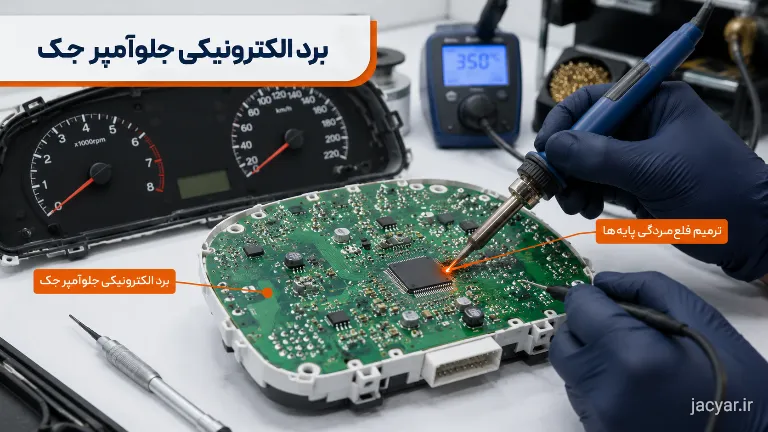

پشت پوسته ظاهری جلوآمپر، یک برد مدار چاپی (PCB) مجهز به مقاومتها، خازنها، آیسی رگلاتور ولتاژ و دیودها قرار دارد. این برد ولتاژ ۱۲ ولت باتری را به ولتاژهای پایدارتر (مثلا ۵ ولت) تبدیل میکند تا ریزپردازندهها و السیدی بتوانند بدون سوختن کار کنند.
چرا باعث بروز مشکل میشود؟
جک J5 سدانی با تعلیق نسبتاً اسپرت است و تکانها و ارتعاشات جادههای ایران به همراه گرمای شدید تابستان که دشبورد خودرو زیر آفتاب شدید تجربه میکند، باعث پدیدهای به نام قلعمردگی (Cold Solder Join) میشود. در این حالت، پایههای لحیمشده قطعات روی برد به مرور زمان ترکهای میکروسکوپی برمیدارند و اتصال الکتریکی قطع میشود. همچنین خرابی آیسی رگلاتور خروجی برق روی این برد، ولتاژ را قطع کرده و باعث خاموشی کامل میگردد.
- راه حل: باز کردن پوسته جلوآمپر توسط متخصص الکترونیک خودرو، تست قطعات روی میز کار و شارژ لحیم پایهها با هویه هوای گرم (لوپ تخصصی).
بیشتر بدانید: ارتباط باتری ضعیف با استارت نخوردن
۳. اختلال در یونیت کنترل بدنه (BCM) و شبکه کانباس
این قطعه در خودرو چه کاری انجام میدهد؟
یونیت کنترل بدنه یا همان سیستم مرکزی مدیریت الکترونیک اتاق، مغز متفکر تجهیزات رفاهی جک J5 است. این بخش تمام دستورات مربوط به راهنماها، چراغها، قفل مرکزی و فعالسازی پشت آمپر را پردازش کرده و از طریق دو رشته سیم به هم تابیده شده به نام شبکه کانباس (CAN-Bus)، اطلاعات را با سرعت بالا به جلوآمپر میفرستد.
چرا باعث بروز مشکل میشود؟
اگر یونیت بدنه به هر دلیلی دچار آبخوردگی شود (به عنوان مثال نشت آب از گوشه شیشه جلو یا در حین صفرشویی غیراصولی اتاق خودرو)، یا اگر تداخلی در کدهای ارسالی شبکه به وجود آید، ارتباط داتا با پشت آمپر قطع میشود. در این حالت، ممکن است پشت آمپر برق داشته باشد و بکلایت روشن شود، اما تمام عقربهها روی صفر قفل شده و هیچ جریانی از دادهها نمایش داده نشود.
- راه حل: متصل کردن دستگاه عیبیاب (دیاگ)، بررسی کدهای خطای مربوط به عدم ارتباط شبکه (کدهای خطای سری U) و تست سلامت یونیت کنترل بدنه.
۴. شل شدن یا زنگزدگی اتصالات منفی (اتصال بدنه)
این بخش در خودرو چه کاری انجام میدهد؟
هر مصرفکننده برقی برای کارکرد صحیح نیاز به یک سیم مثبت (ورودی جریان) و یک سیم منفی (بازگشت جریان به شاسی) دارد. در خودروها برای صرفهجویی در سیمکشی، بدنه فلزی شاسی به عنوان قطب منفی بزرگ استفاده میشود و قطعات از طریق سیمهای کوتاهی به نام اتصال بدنه به پیچهای روی شاسی متصل میشوند.
چرا باعث بروز مشکل میشود؟
پشت دشبورد جک J5 و در نزدیکی ستونهای جلو، نقاط اتصال به بدنه وجود دارند. اگر پیچ این اتصالات به دلیل لرزش شل شود یا بر اثر رطوبت دچار رسوب و زنگزدگی گردد، مقاومت مسیر بالا میرود. در این شرایط، جریان الکتریکی پشت آمپر به سختی تخلیه میشود که نتیجه آن قطع و وصل شدن مداوم، تپش نور صفحه یا خاموشی ناگهانی در هنگام عبور از دستاندازها خواهد بود.
- راه حل: بررسی نقاط اتصال زمین دشبورد، باز کردن پیچ، پاکسازی زنگزدگی با برس سیمی و سفت کردن محکم آن.
راهنمای تست و عیبیابی ساده توسط مالک خودرو
اگر در حین رانندگی یا در پارکینگ متوجه کار نکردن پشت آمپر جک J5 شدید، پیش از رفتن به تعمیرگاه و برای جلوگیری از هزینهتراشیهای بیمورد، این سه مرحله تست ایمن را قدم به قدم انجام دهید:
- تست ریست نرمافزاری شبکه (قطع باتری):گاهی اوقات به دلیل نوسان ولتاژ لحظهای در زمان استارت، پردازنده پشت آمپر در یک حلقه بیپایان خطایی قفل میکند (به اصطلاح هنگ میکند). خودرو را خاموش کنید، کاپوت را بالا بزنید و کابل قطب منفی باتری را به مدت ۱۰ دقیقه کاملاً جدا کنید. سپس کابل را ببندید و سوئیچ را باز کنید. در بسیاری از مواقع این کار باعث ریست شدن یونیت بدنه و بیدار شدن مجدد پشت آمپر میشود.

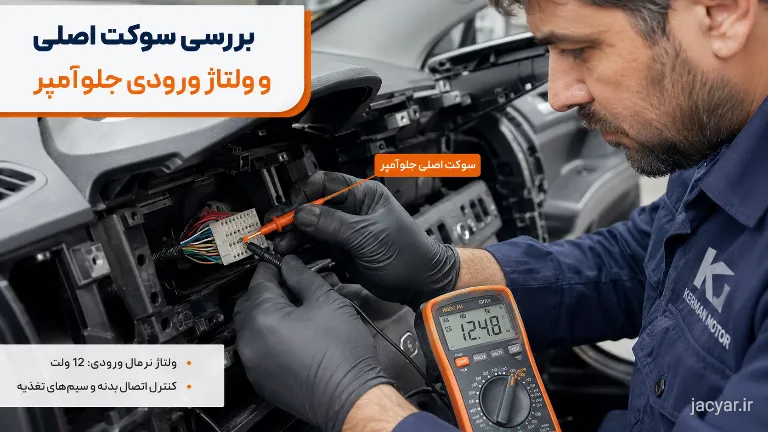

- تست ضربه ملایم (کشف قطعی اتصالات):سوئیچ را باز کنید. با انتهای دست خود، ضربات بسیار ملایم و آرامی به بالای پوسته پلاستیکی دشبورد (درست بالای سقف پشت آمپر) بزنید. اگر با این ضربات چراغها برای یک لحظه روشن و خاموش شدند یا عقربهها تکان خوردند، مطمئن شوید مشکل از شل بودن سوکت اصلی پشتی یا پدیده قلعمردگی روی برد است و سیمکشی اصلی سالم است.

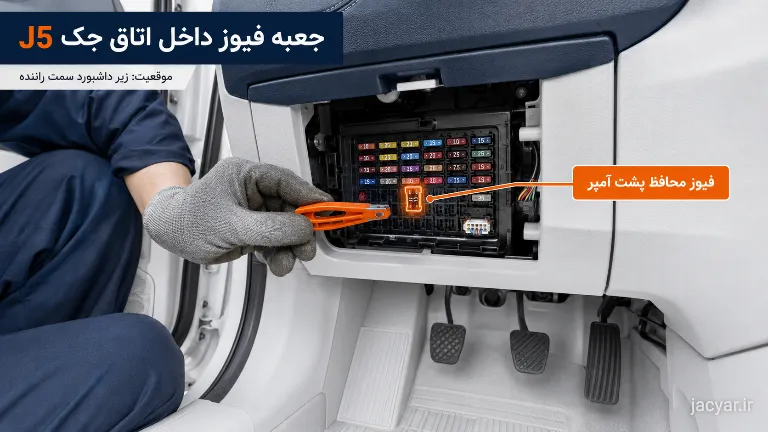

- بررسی چشمی فیوز اتاق:درب جعبه فیوز زیر پای راننده را باز کنید. با استفاده از نقشه روی درب، فیوز مربوط به نمایشگر و جلوآمپر را پیدا کرده و با یک پنس پلاستیکی آن را بیرون بکشید. پایههای آن را جلوی نور نگاه کنید؛ اگر رشته میانی قطع شده باشد، مشکل شما فقط با تعویض یک فیوز چند هزار تومانی حل خواهد شد.
تجربه تعمیرکاران و واقعیتهای بازار ایران
در محیطهای کارگاهی بازار تهران، مشکلات برقی جک J5 پروندههای شناختهشدهای دارند. رضا باقری، یکی از الکترونیککارهای باسابقه و بنام مجتمع تعمیرگاهی خودرویی در شرق تهران، تجربیات جالبی را از این خودرو روایت میکند:
«بیشتر جکهای جی ۵ که پشت آمپرشون کلاً سیاه میشه و میارن پیش من، ریشه مشکلشون توی نصب دزدگیرهای ارزانقیمت یا مانیتورهای وایفایداره. نصابها متأسفانه برای گرفتن برق دائم مانیتور، میان سیم پشت آمپر رو لخت میکنن و چسب برق میزنن. بعد از چند وقت این چسب در اثر گرما ول میکنه، سیم به شاسی آهنی پشت فرمان میخوره و فیوز رو میسوزونه یا بدتر از اون، آیسی تغذیه جلوآمپر رو نیمسوز میکنه. یک مورد دیگه هم گرفتگی ناودانیهای زیر برفپاککن هست؛ وقتی برگ درخت اونجا رو میبنده، آب بارون سرریز میکنه روی دستهسیم ورودی به اتاق و دقیقاً میریزه روی یونیت برق اتاق که باعث از کار افتادن آمپرها میشه.»
این تجربیات عینی نشان میدهند که پیشگیری و دقت در خدمات جانبی خودرو تا چه حد میتواند از خرابی قطعات اصلی جلوگیری کند.
تفاوت نسخههای دندهای و اتوماتیک جک J5 در سیستم جلوآمپر
جک J5 در دو نسخه با پیشرانههای ۱.۵ لیتری دندهای و ۱.۸ لیتری اتوماتیک وارد بازار ایران شده است. سیستم پشت آمپر این دو مدل از نظر ساختار سیمکشی و نمایش اطلاعات تفاوتهای مهمی دارد که در زمان عیبیابی باید به آنها توجه داشت:
- مدل دندهای (۱.۵ لیتری): سیستم جلوآمپر این مدل ساختار سادهتری دارد. اطلاعات دور موتور و سرعت به صورت مستقیمتر از سنسورهای روی گیربکس و ایسیو موتور دریافت میشود. نمایشگر دیجیتال وسط کوچکتراست و پارامترهای کمتری را پردازش میکند. در این نسخه خرابیهای شبکه کانباس کمتر دیده میشود و عمده مشکلات به فیوزها یا قطعی فیزیکی سیمها برمیگردد.
- مدل اتوماتیک (۱.۸ لیتری): پشت آمپر نسخه اتوماتیک به طور کامل با یونیت کنترل گیربکس (TCU) در ارتباط است. در وسط این جلوآمپر، وضعیت دقیق دندهها (مانند حالت دستی یا تیپترونیک و وضعیتهای P, R, N, D) نمایش داده میشود. اگر سنسور موقعیت دنده (سنسور سلکتور) روی گیربکس اتوماتیک خراب شود، نمایشگر پشت آمپر خطچین شده یا شروع به چشمک زدن میکند و عقربهها نیز ممکن است به دلیل خطای شبکه از کار بیفتند. در این مدل، جلوآمپر کاملاً وابسته به سلامت شبکه مالتیپلکس خودرو است.
قطعات مرتبط با مدار جلوآمپر که باید بررسی شوند
اگر ریشه علت کار نکردن پشت آمپر جک J5 در خود قطعه جلوآمپر نبود، باید سلامت قطعات جانبی زیر که به صورت مستقیم با این سیستم در ارتباط هستند را ارزیابی کنید:
- مغزی سوئیچ (سوییچ استارت): اگر کنتاکتهای داخلی مغزی سوئیچ فرسوده شده باشند، در وضعیت روشن (ACC یا ON) برق پله دوم به درستی به یونیتها نمیرسد و پشت آمپر بیدار نمیشود.
- سنسور سرعت خودرو (VSS): اگر چراغهای پشت آمپر روشن هستند اما فقط عقربه کیلومترشمار روی صفر مانده و حرکت نمیکند، سنسور سرعت نصبشده روی گیربکس خراب یا سوکت آن کثیف شده است.
- دینام و رگلاتور ولتاژ: تولید ولتاژهای بالای ۱۴.۸ ولت توسط دینام خراب (اُورشارژ) باعث فعال شدن سیستم حفاظتی پشت آمپر و خاموش شدن خودکار آن برای جلوگیری از سوختن قطعات میشود.
زمان مراجعه به تعمیرکار و سطوح شدت خطر
کار نکردن پشت آمپر در برخی شرایط فراتر از یک ایراد رفاهی ساده است و نیاز به مداخله فوری متخصص دارد. بر اساس لایههای زیر وضعیت خودروی خود را بسنجید:
- شدت خطر متوسط (قابل رانندگی تا تعمیرگاه): اگر فقط عقربه سرعت کار نمیکند اما چراغهای خطر و دمای آب فعال هستند، میتوانید با سرعت مطمئنه و با احتیاط خود را به اولین واحد تعمیراتی برقی برسانید.
- شدت خطر بالا (توقف فوری خودرو): اگر کل صفحه پشت آمپر خاموش شده و همزمان بوی سیمسوخته یا پلاستیک داغ از پشت فرمان یا جعبه فیوز استشمام میکنید، فوراً خودرو را در جای امن متوقف کنید، موتور را خاموش کرده و بست مثبت باتری را جدا کنید. این حالت نشاندهنده یک اتصالی شدید در درختسیم اصلی دشبورد است که ادامه رانندگی با آن خطر آتشسوزی به همراه دارد. همچنین خاموش بودن آمپر آب مانع از فهمیدن جوش آوردن موتور شده و خطر سوختن واشر سرسیلندر را به شدت بالا میبرد.
سوالات متداول کاربران
این ایراد ناشی از نفوذ آب به داخل کانالهای سیمکشی و رسیدن رطوبت به جعبه فیوز داخل کاپوت یا یونیت کنترل بدنه (BCM) است. آب باعث ایجاد اتصال کوتاه در خطوط داتا شبکه کانباس شده و انتقال اطلاعات به پشت آمپر را متوقف میکند. تا خشک شدن کامل سوکتها باید صبر کنید یا از باد گرم برای خشک کردن استفاده شود.
خیر. نور پسزمینه پشت آمپر جک J5 از دیودهای الایدی (LED) روی برد تامین میشود و سوختن آنها هیچ ارتباطی با کارکرد مغناطیسی عقربهها ندارد. اگر عقربهها از کار افتادهاند، ایراد از آیسی پردازشگر، فیوز تغذیه یا شبکه اطلاعاتی است.
هزینه تعمیر بستگی به نوع خرابی (رفع قلعمردگی یا تعویض آیسی رگلاتور و موتورهای پلهای) دارد. ترمیم برد همیشه بسیار بهصرفهتر از تعویض کامل مجموعه جلوآمپر است، چرا که تعویض کامل، نیاز به تعریف مجدد کیلومتر و همگامسازی با ایسیو با دستگاههای تخصصی دارد.
این حالت تداخل مستقیم در عملکرد یونیت کنترل بدنه (BCM) را نشان میدهد. یونیت بدنه اطلاعات وضعیت میکروسوئیچ درها را به درستی پردازش نمیکند و سیگنال اشتباه به پشت آمپر میفرستد. در این وضعیت یونیت بدنه باید دیاگ زده و کالیبره شود.
باز کردن قابهای دشبورد جک J5 نیاز به ابزارهای پلاستیکی مخصوص (اسپاتول) دارد تا روی پوسته نرم دشبورد خط و خش نیفتد. به دلیل وجود سیمکشیهای ظریف و احتمال آسیب به مدار کیسه هوای فرمان، توصیه میشود این کار را به یک تکنسین یا باطریساز مجرب بسپارید.
جمعبندی و نتیجهگیری
بررسی جامع سیستمهای برقی نشان میدهد که پیدا شدن علت کار نکردن پشت آمپر جک J5 عمدتاً ریشه در مسائل سادهای مانند سوختن فیوزهای محافظ، شل شدن پیچهای اتصال بدنه شاسی، یا مسائل تخصصیتری نظیر قلعمردگی مدار چاپی و آبخوردگی یونیت بدنه دارد. ساختار مالتیپلکس این خودرو ایجاب میکند که از هرگونه دستکاری سیمکشی استاندارد و نصب تجهیزات صوتی و تصویری پرمصرف و بیکیفیت خودداری کنید تا پایداری برق خودرو حفظ شود. با بررسیهای چشمی ساده و تستهای ایمنی که در این مقاله گفته شد، میتوانید در بسیاری از هزینههای تشخیصی صرفهجویی کنید.
