راهنمای دیاگ جک S5: تحلیل کدهای خطای موتور، توربو و گیربکس

شاید برای شما هم پیش آمده باشد که پشت فرمان شاسی‌بلند محبوبتان نشسته‌اید، ناگهان یک چراغ زرد یا قرمز گوشه‌ی صفحه کیلومتر روشن می‌شود و کشش ماشین یک‌دفعه می‌افتد. در این شرایط اولین قدم، وصل کردن دستگاه عیب‌یاب یا همان دیاگ است. راهنمای دیاگ جک S5 به شما کمک می‌کند تا کدهای خطایی که روی مانیتور دیاگ نقش می‌بندند را مثل یک تعمیرکار باسابقه تحلیل کنید و بدانید خودرویتان دقیقاً چه دردی دارد.

قدیمی‌های بازار چراغ‌برق همیشه یک ضرب‌المثل معروف دارند که می‌گویند:

«دستگاه دیاگ مثل آزمایش خونِ ماشینه؛ بهت میگه کجای کار می‌لنگه، اما این مکانیکه که باید بفهمه دردهای ماشین از کجا آب می‌خوره و الکی قطعه‌ی سالم رو تعویض نکنه!»

ما در مجله تخصصی جک یار (مرجع تخصصی عیب‌یابی و نگهداری خودروهای جک در ایران)، این راهنمای جامع را آماده کرده‌ایم تا وقتی دستگاه دیاگ را به سوکت مربوطه وصل کردید، سردرگم نشوید و با دیدی باز و تخصصی مشکل خودروی خود را پیگیری کنید.

برای آشنایی با مهم‌ترین دلایل روشن شدن چراغ هشدار، مطالعه بیشتر درباره این موضوع می‌تواند مفید باشد.

جدول کدهای خطای جک S5

قبل از اینکه وارد جزئیات فنی شویم، این جدول یک دید کلی و سریع از کدهای خطای پرتکرار در موتور، توربو و گیربکس جک S5 به شما می‌دهد:

کد خطا (DTC)	نشانه ظاهری در خودرو	علت احتمالی اصلی	قطعه یا بخش مرتبط
P0106 / P0108	ریپ زدن، افت توان و سیاه شدن دود اگزوز	نوسان یا خرابی سنسور فشار هوای ورودی	سنسور مپ (MAP Sensor)
P0234 / P0299	افت ناگهانی شتاب در سربالایی، صدای سوت شدید	بوست بیش از حد یا افت فشار توربو	شیر برقی توربو / وست‌گیت
P0300 تا P0304	لرزش شدید موتور در درجا، روشن شدن چشمک‌زن چراغ چک	عدم احتراق در یک یا چند سیلندر	کوئل، شمع یا انژکتور
P0130 / P0136	افزایش مصرف سوخت و بد کار کردن موتور	خرابی یا کثیفی سنسور اکسیژن	سنسور اکسیژن بالادست/پایین‌دست
P0700 / P0840	تقه زدن گیربکس، گاز هرز خوردن یا رفتن به حالت اضطراری	خرابی شیرهای برقی یا افت فشار روغن گیربکس	بلوک هیدرولیک / شیر برقی DCT
C0035 / C0040	روشن شدن چراغ ABS و چراغ پایداری (ESC)	قطعی سیم‌کشی یا خرابی سنسور چرخ	سنسور سرعت چرخ (ABS)

نشانه‌های بروز خطا در جک S5

زمانی که ایسیو (ECU) یا کامپیوتر مرکزی جک S5 خللی در عملکرد سنسورها یا عملگرها تشخیص دهد، خطایی را ثبت کرده و از طریق روش‌های زیر به راننده هشدار می‌دهد:

• روشن شدن چراغ چک (Check Engine): ثابت ماندن یا چشمک زدن این چراغ زرد/نارنجی.
• پیام لیمپ مود (Limp Mode) یا حالت اضطراری: موتور به شما اجازه دور گرفتن بالای ۲۵۰۰ یا ۳۰۰۰ دور در دقیقه را نمی‌دهد تا از آسیب شدید به توربو یا موتور جلوگیری کند.
• تقه زدن یا قفل شدن دنده: در نسخه‌های اتوماتیک، گیربکس دوکلاچه (DCT) روی یک دنده گیر می‌کند یا تعویض دنده‌ها با ضربه شدید همراه است.
• افت توان شدید (کم آوردن در سربالایی): توربو شارژ از مدار خارج شده و ماشین مثل یک موتور تنفس طبیعی بی‌جان رفتار می‌کند.
• لرزش‌های غیرعادی در حالت درجا: تکان‌های شدید اتاق همراه با نوسان دور موتور روی دورسنج.

تحلیل کدهای خطای موتور، توربو و گیربکس

در این بخش کدهای خطای شاخص جک S5 را بر اساس بخش‌های فنی خودرو تفکیک کرده‌ایم:

۱. کدهای خطای سیستم سوخت‌رسانی و هوای ورودی (موتور و توربو)

کد خطای P0106 و P0108 (مربوط به سنسور MAP)

سنسور فشار مطلق منیفولد (MAP) وظیفه دارد میزان هوای ورودی به موتور تحت بوست توربو را اندازه‌گیری کرده و به ایسیو گزارش دهد.

• کارکرد قطعه: اگر این سنسور میزان فشار را غلط بخواند، ایسیو نسبت ترکیب سوخت و هوا را به هم می‌ریزد.
• علائم: خفه کار کردن موتور، بالا رفتن عجیب مصرف سوخت و دود سیاه.
  اگر می‌خواهید علائم خرابی این قطعه را دقیق‌تر بشناسید، راهنمای کامل آن را مطالعه کنید.
• راه حل: شستشوی سنسور مپ با اسپری کنتاکت‌شور خشک (در صورت چرب شدن با روغن توربو) یا تعویض آن.

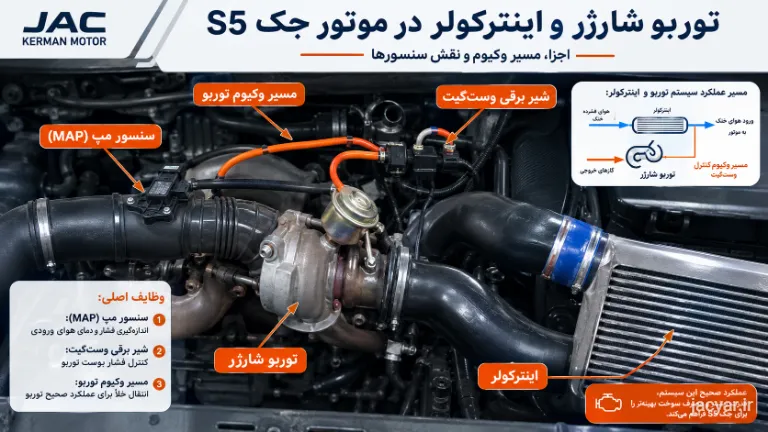

کد خطای P0234 و P0299 (سیستم توربوشارژر)

کد P0234 نشان‌دهنده «بوست بیش از حد» (Overboost) و کد P0299 نشان‌دهنده «افت فشار بوست توربو» (Underboost) است.

• کارکرد قطعه: شیر برقی وست‌گیت (Wastegate Solenoid) میزان گازهای خروجی ورود به توربین را کنترل می‌کند تا فشار بوست در محدوده استاندارد بماند.
• علائم: در کد P0299 ماشین کاملاً بی‌جان می‌شود و توربو زیر مدار نمی‌رود.
• راه حل: بررسی شیلنگ‌های خلائی (وکیوم) متصل به شیر برقی توربو، اطمینان از سلامت دیافراگم وست‌گیت و بررسی گیر نکردن زبانه وست‌گیت.

کدهای P0300 تا P0304 (عدم احتراق یا مس‌فایر)

کد P0300 به معنای عدم احتراق تصادفی است و کدهای P0301 تا P0304 مشخصاً عدم احتراق در سیلندرهای ۱ تا ۴ را نشان می‌دهند.

• کارکرد قطعه: کوئل و شمع وظیفه ایجاد جرقه قوی در زمان مشخص را دارند.
  برای بررسی دقیق‌تر یکی از عوامل رایج این خطا، جزئیات بیشتر را در راهنمای مربوط به شمع بخوانید.
• علائم: لرزش شدید، صدای شبیه به سه کار کردن موتور و چشمک زدن چراغ چک.
• راه حل: جابه‌جا کردن کوئل سیلندر خرابی‌دار با سیلندر سالم برای تست، تعویض شمع‌های فرسوده (استفاده از شمع ایریدیوم اصلی متناسب با موتور توربو) و بررسی انژکتورها.
  اگر علائم خرابی کوئل را می‌بینید، راهنمای بیشتر می‌تواند به تشخیص دقیق‌تر کمک کند.

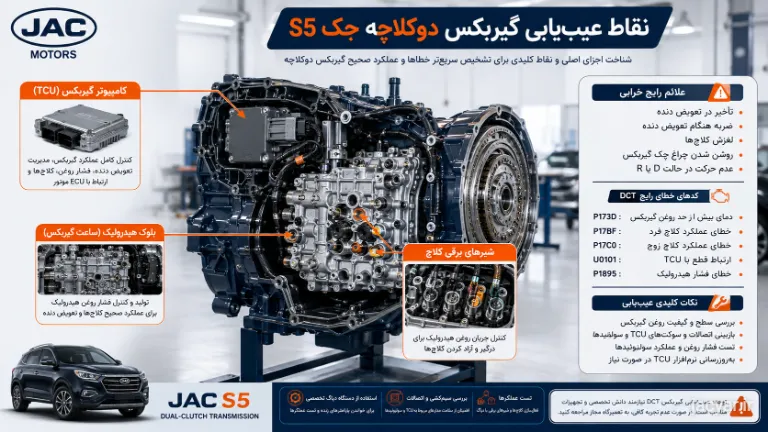

۲. کدهای خطای گیربکس اتوماتیک دوکلاچه (DCT)

گیربکس ۶ سرعته دوکلاچه جک S5 یکی از حساس‌ترین بخش‌های برقی-مکانیکی این خودرو است.

کد خطای P0700 (خطای عمومی گیربکس)

این کد یک خطای کلی است که از سمت کامپیوتر گیربکس (TCU) به ایسیو موتور فرستاده می‌شود تا چراغ چک را روشن کند. برای دریافت کد دقیق باید بخش TCU در دستگاه دیاگ اسکن شود.

کدهای P0840 و P0942 (فشار هیدرولیک و شیرهای برقی گیربکس)

• کارکرد قطعه: بلوک هیدرولیک (ساعت گیربکس) و شیرهای برقی (سولنوئیدها) وظیفه تعویض دنده‌ها و درگیر کردن کلاچ‌های زوج و فرد را بر عهده دارند.
• علائم: بد تعویض شدن دنده‌ها، تقه شدید در معکوس‌ها یا قفل شدن گیربکس روی دنده ۲ یا ۳.
• راه حل: بررسی کیفیت و سطح روغن گیربکس DCT (که بسیار حساس است)، آپدیت نرم‌افزاری کامپیوتر گیربکس (TCU) و در صورت لزوم سرویس یا تعویض بلوک هیدرولیک.

۳. کدهای خطای سیستم‌های ترمز، پایداری و برق بدنه

کد خطای C0035 و C0040 (سنسور ABS)

• کارکرد قطعه: سنسورهای سرعت چرخ اطلاعات سرعت هر چرخ را به یونیت ABS و ESC ارسال می‌کنند.
• علائم: روشن شدن همزمان چراغ ABS، چراغ لغزش (ESC) و گاهی از کار افتادن کروز کنترل یا شیب‌سنج.
• راه حل: تمیز کردن براده‌های فلزی از روی سر سنسور چرخ، سوکت‌شویی و در صورت قطعی داخلی، تعویض سنسور همان چرخ.

عیب‌یابی ساده بدون دستگاه دیاگ

اگر در جاده یا سفر چراغ چک خودرویتان روشن شد، قبل از هراس یا دست زدن به آچار، این مراحل ساده را طی کنید:

1. تست بصری اتصالات و سوکت‌ها: با خاموش کردن موتور و بستن سوئیچ، سوکت سنسور مپ، سنسورهای اکسیژن و شیر برقی توربو را چک کنید که شل یا کثیف نشده باشند.
   برای بررسی یکی دیگر از قطعات مؤثر بر تنظیم سوخت و هوا، مطالعه بیشتر درباره سنسور اکسیژن را از دست ندهید.
2. بررسی فشار و سلامت باتری: سیستم برق جک S5 به افت ولتاژ شدیداً حساس است. ضعیف بودن باتری یا کثیف بودن سرباتری‌ها می‌تواند کدهای خطای کاذب در گیربکس و ABS ایجاد کند.
3. تست وکیوم شیلنگ‌ها: شیلنگ‌های باریک مشکی‌رنگی که به توربو و بوستر ترمز متصل هستند را بررسی کنید تا ترک‌خوردگی یا دررفتگی نداشته باشند.
4. استفاده از دیاگ‌های خانگی (ELM327): با یک دانگل ساده OBD2 می‌توانید کدهای خطای موتور را روی گوشی بخوانید و در صورت جزئی بودن (مثل خطای لحظه‌ای سوخت بد)، آن را پاک (Clear) کنید.

هشدار ایمنی: از دستکاری سوکت‌های حساس گیربکس، باز کردن دست‌سازه قطعات برقی یا دست زدن به اجزای داغ توربوشارژر در زمان روشن بودن موتور جداً خودداری کنید.

تجربه تعمیرکاران و بازار ایران

استاد مجید از تعمیرکاران باسابقه و سرشناس خیابان امیرکبیر (چراغ‌برق) که سال‌هاست روی خودروهای توربو مونتاژی کار می‌کند، تجربه جالبی درباره عیب‌یابی جک S5 دارد:

«بیشتر از نصف جک S5هایی که با خطای توربو یا تقه گیربکس میارن تعمیرگاه، خود قطعه‌شون نسوخته! طرف بنزین معمولی سوپرنشده زده یا روغن گیربکس غیراستاندارد ریخته، سنسورها قاطی کردن. تو جک S5 اول از همه باید بری سراغ کیفیت سوخت، سالم بودن سرباتری‌ها و اتصالات بدنه. زود نرو سراغ تعویض توربو یا پیاده کردن گیربکس!»

همچنین طبق آمارهای ثبت‌شده در مراجعات تعمیرگاهی:

• حدود ۴۰ درصد کدهای خطای مربوط به توربو (P0299) در جک S5 به دلیل پوسیدگی یا دررفتگی شیلنگ‌های کوچک وکیوم شیر برقی توربو رخ می‌دهد که با یک هزینه بسیار ناچیز قابل حل است.
• ۳۰ درصد کدهای خطای عدم احتراق (P0300) به دلیل عدم استفاده از شمع‌های سوزنی استاندارد با گپ (فاصله دهانه) مناسب برای موتورهای توربو ایجاد می‌شود.

تفاوت کد خطا در نسخه‌های جک S5

نسخه جک S5	نوع کدهای خطای رایج	ویژگی خاص
۲.۰ لیتر دنده‌ای (MFI Turbo)	کدهای ساده‌تر، مربوط به سیستم هوای ورودی و احتراق	پایش دنده به‌صورت دستی
۲.۰ لیتر اتوماتیک (DCT Turbo)	کدهای اختصاصی سری P0700 تا P0900	کامپیوتر گیربکس (TCU) و بلوک هیدرولیک مجزا
۱.۵ لیتر نیوفیس (TGDI DCT)	کدهای مربوط به فشار ریل سوخت و انژکتور تزریق مستقیم	سنسورهای پایش دقیق‌تر و حساسیت بالا به کیفیت بنزین

خودروی جک S5 در ۳ نسخه اصلی توسط کرمان موتور عرضه شده است که در عیب‌یابی دیاگ تفاوت‌هایی دارند:

• نسخه ۲.۰ لیتر دنده‌ای (MFI): سیستم برق ساده‌تری دارد. کدهای خطا بیشتر مربوط به سیستم هوای ورودی، کوئل‌ها و سنسور اکسیژن است و خبری از کدهای پیچیده TCU گیربکس نیست.
• نسخه ۲.۰ لیتر اتوماتیک (DCT): دارای کامپیوتر مجزای گیربکس (TCU) است. کدهای سری P0700 تا P0900 در این نسخه بسیار رایج‌تر بوده و نیاز به دستگاه دیاگ با قابلیت خواندن ایسیو گیربکس دارد.
• نسخه ۱.۵ لیتر نیوفیس (TGDI): به دلیل بهره‌گیری از سیستم تزریق مستقیم سوخت (GDI)، دارای پمپ بنزین فشار بالا (سوزنی) و سنسورهای پایش دقیق‌تر است. کدهای مربوط به فشار ریل سوخت (مثل P0087) در این نسخه اختصاصی‌تر هستند و حساسیت موتور به کیفیت بنزین بسیار بالاتر است.

قطعات حساس در سیستم برقی جک S5

اگر در هنگام دیاگ زدن با کدهای متوالی مواجه شدید، قطعات زیر اصلی‌ترین متهمان سیستم برق و سنسوری هستند:

• شمع و کوئل‌ها: مستقیماً با کدهای P0300 در ارتباط هستند.
• سنسور مپ (MAP) و بوست توربو: تحلیل‌گر اصلی میزان هوای منیفولد.
• شیر برقی وست‌گیت: کنترل‌کننده ملموس توربوشارژر.
• سنسور اکسیژن بالادست: تنظیم‌کننده نسبت سوخت و هوا.
• بلوک هیدرولیک و سنسور دور گیربکس: قطعات کلیدی در کدهای شبکه گیربکس اتوماتیک.

چه زمانی باید به تعمیرگاه رفت؟

در صورت مشاهده شرایط زیر، خودرو را ترجیحاً با خودروبر به نزدیک‌ترین تعمیرگاه تخصصی جک منتقل کنید:

• چشمک زدن مداوم چراغ چک: نشان‌دهنده عدم احتراق شدید است که می‌تواند کاتالیزور را ذوب کرده یا به پیستون‌ها آسیب بزند.
• روشن شدن چراغ قرمز روغن یا فشار گیربکس: عدم توجه می‌تواند باعث سوختن کلاچ‌ها یا گیرپاژ موتور شود.
• قرار گرفتن ماشین در حالت اضطراری (Limp Mode) همراه با صدای غیرعادی از توربو.

اقدام اضطراری هنگام روشن شدن چراغ چک

1. خودرو را در مکانی امن پارک کرده و موتور را خاموش کنید.
2. ۵ دقیقه صبر کنید، سپس سرباتری منفی را به مدت ۱۰ دقیقه بردارید تا خطاها ریست موقت شوند (این کار برای خطاهای لحظه‌ای جواب می‌دهد).
3. اگر پس از روشن کردن مجدد، چراغ چک به صورت ثابت روشن ماند و ماشین صدای غیرعادی نداشت، می‌توانید با سرعت پایین (زیر ۸۰ کیلومتر بر ساعت) و بدون فشار آوردن به توربو تا تعمیرگاه رانندگی کنید.

سوالات متداول

جمع‌بندی

شناخت کدهای خطای جک S5 و نحوه تحلیل آن‌ها به شما این امکان را می‌دهد که به عنوان مالک خودرو، تسلط کاملی بر شرایط فنی شاسی‌بلند خود داشته باشید و هنگام مراجعه به تعمیرگاه، هزینه‌های اضافی و تعویض بی‌دلیل قطعات سالم را متحمل نشوید. یادمان باشد که دیاگ فقط یک ابزار راهنماست و تجربه مکانیک در کنار تحلیل درست داده‌ها، کلید حل مشکلات فنی است.
