علائم خرابی کوئل جک S5 + راهنمای عیب‌یابی و تست

کوئل یا همان سیم‌پیچ افزاینده ولتاژ، یکی از مهم‌ترین قطعات سیستم برق و جرقه‌زنی خودرو است و سلامت آن ارتباط مستقیمی با عملکرد موتور، شتاب، مصرف سوخت و کیفیت احتراق دارد. در خودروی جک S5 نیز خرابی یا ضعیف شدن کوئل می‌تواند خیلی زود خودش را با علائمی مانند لرزش موتور، تک‌کار کردن، ریپ زدن، کاهش شتاب و حتی روشن شدن چراغ چک نشان دهد.

به‌خصوص در موتورهای توربوشارژ که در شرایط مختلف تحت فشار بیشتری کار می‌کنند، ضعف سیستم جرقه‌زنی می‌تواند هنگام شتاب‌گیری، سربالایی یا زمانی که موتور زیر بار قرار می‌گیرد کاملاً محسوس شود. به همین دلیل وقتی جک S5 شما ناگهان جان سابق را ندارد، موتور در حالت درجا می‌لرزد یا از اگزوز صدای غیرعادی شنیده می‌شود، کوئل و شمع‌ها از اولین قطعاتی هستند که باید بررسی شوند.

همان‌طور که استاد رحیم، از مکانیک‌های باسابقه بازار چراغ‌برق تهران می‌گوید:

«موتور توربو مثل آدم حساسه؛ برقش که ضعیف بشه یا دل‌دل بزنه، اگه زود به دادش نرسی، تاوانش رو با سوزوندن واشر یا داغون کردن کاتالیزور پس میدی!»

در این راهنمای تخصصی از مجله جک یار، علائم خرابی کوئل جک S5، دلایل سوختن یا نیم‌سوز شدن آن، روش‌های تست، تفاوت کوئل مدل‌های مختلف و قطعاتی را که هم‌زمان باید بررسی شوند، مرحله‌به‌مرحله مرور می‌کنیم.

جدول سریع عیب‌یابی کوئل جک S5

اگر فرصت بررسی کامل خودرو را ندارید، جدول زیر می‌تواند دید اولیه‌ای درباره نشانه‌های خرابی و قطعات مرتبط به شما بدهد:

نشانه و علامت ظاهری	علت اصلی احتمالی	قطعه مرتبط / متهم اصلی	اقدام اولیه
لرزش شدید موتور در حالت درجا و ریپ زدن	نیم‌سوز شدن یا قطع جریان در یک کوئل	کوئل تک‌پایه، شمع	بررسی کد خطای مس‌فایر با دیاگ
افت شدید شتاب و تأخیر در شتاب‌گیری توربو	کاهش ولتاژ خروجی کوئل زیر بار	کوئل، بوت یا عایق لاستیکی، شمع	بررسی کوئل و دهانه شمع
روشن شدن چراغ چک و ثبت P0300 تا P0304	عدم احتراق صحیح در یک یا چند سیلندر	کوئل، شمع، انژکتور	جابه‌جایی کوئل سیلندر معیوب
استارت طولانی یا سخت روشن شدن	ضعف عمومی سیستم جرقه‌زنی	کوئل‌ها، شمع، باتری	بررسی سیستم برق و ورودی کوئل
بوی خام‌سوزی از اگزوز	نرسیدن جرقه و احتراق ناقص بنزین	کوئل، شمع	عدم فشار به موتور و عیب‌یابی سریع

کوئل چیست و چه وظیفه‌ای دارد؟

باتری خودرو برق موردنیاز سیستم‌های مختلف را تأمین می‌کند، اما ولتاژ باتری به‌تنهایی برای ایجاد جرقه قدرتمند میان الکترودهای شمع کافی نیست. برای احتراق مخلوط هوا و بنزین، مخصوصاً در موتور توربوشارژ جک S5، به ولتاژ بسیار بالاتری نیاز است.

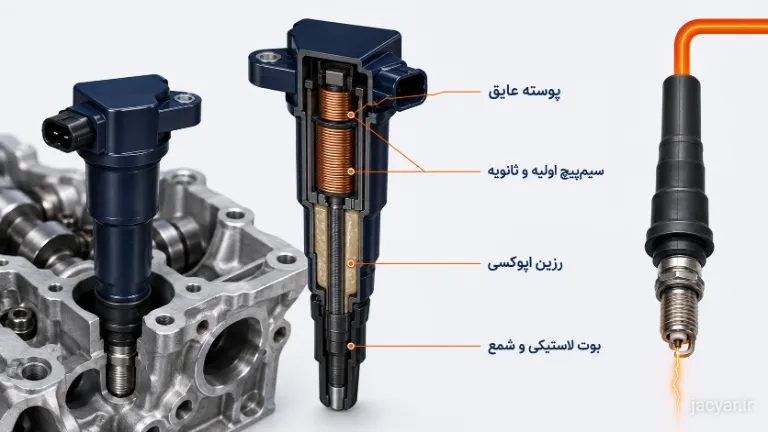

اینجاست که کوئل Ignition Coil وارد عمل می‌شود. کوئل، ولتاژ پایین سیستم برق خودرو را به ولتاژ بسیار بالا تبدیل کرده و این انرژی را به شمع می‌رساند تا جرقه لازم برای احتراق ایجاد شود.

در جک S5 از ساختار Coil-on-Plug یا همان کوئل تکی و مدادی استفاده شده است. یعنی هر سیلندر کوئل مخصوص به خودش را دارد و کوئل مستقیماً روی شمع همان سیلندر نصب می‌شود.

مزیت این سیستم آن است که مسیر انتقال برق فشارقوی کوتاه‌تر شده و کنترل جرقه برای هر سیلندر دقیق‌تر انجام می‌شود. در مقابل، اگر یکی از کوئل‌ها دچار خرابی شود، همان سیلندر ممکن است احتراق ناقص داشته باشد و موتور اصطلاحاً «سه‌کار» کند.

۷ نشانه خرابی کوئل جک S5

خرابی کوئل همیشه به معنی سوختن کامل آن نیست. گاهی کوئل هنوز کار می‌کند، اما توان ایجاد جرقه مناسب را مخصوصاً در دور موتور بالا یا زیر بار ندارد. این وضعیت معمولاً با عنوان نیم‌سوز شدن کوئل شناخته می‌شود.

۱. لرزش موتور و تک‌کار کردن

یکی از واضح‌ترین نشانه‌ها، لرزش غیرعادی موتور است. این لرزش معمولاً در حالت توقف، دور آرام یا پشت چراغ قرمز بهتر احساس می‌شود.

اگر یکی از چهار سیلندر احتراق مناسبی نداشته باشد، تعادل موتور به هم می‌خورد و لرزش می‌تواند از موتور به اتاق منتقل شود.

البته لرزش همیشه به معنی خرابی کوئل نیست. شمع، انژکتور، سیم‌کشی، کمپرس سیلندر و حتی بعضی ایرادات دیگر نیز می‌توانند علائم مشابه ایجاد کنند.

۲. ریپ زدن هنگام گاز دادن

اگر هنگام فشردن پدال گاز خودرو مکث می‌کند، ریپ می‌زند یا شتاب آن یکدست نیست، احتمال دارد یکی از کوئل‌ها در شرایط فشار بیشتر نتواند جرقه مناسبی ایجاد کند.

این مشکل ممکن است در رانندگی عادی چندان محسوس نباشد، اما هنگام سبقت، سربالایی یا شتاب‌گیری شدید خودش را نشان دهد.

۳. روشن شدن چراغ چک

ECU می‌تواند احتراق ناقص یا Misfire را تشخیص دهد و در چنین شرایطی چراغ چک روشن می‌شود.

کدهای P0300 تا P0304 معمولاً با مس‌فایر ارتباط دارند. به‌عنوان مثال، ثبت P0302 می‌تواند نشان دهد در سیلندر شماره ۲ احتراق ناقص تشخیص داده شده است.

با این حال، وجود این خطا به‌تنهایی ثابت نمی‌کند که حتماً کوئل خراب است؛ شمع، انژکتور یا وضعیت مکانیکی سیلندر نیز باید بررسی شود.

۴. کاهش قدرت و شتاب خودرو

اگر جک S5 شما قبلاً در شتاب‌گیری عملکرد مناسبی داشته اما حالا احساس می‌کنید ماشین سنگین شده یا در سربالایی کشش کافی ندارد، ضعف جرقه می‌تواند یکی از دلایل باشد.

وقتی احتراق در یک سیلندر کامل انجام نشود، موتور نمی‌تواند توان طبیعی خود را تولید کند و این افت توان مخصوصاً در موتور توربو کاملاً قابل احساس است.

۵. افزایش مصرف سوخت

احتراق ناقص می‌تواند باعث شود بخشی از سوخت بدون سوختن کامل از سیلندر خارج شود. در نتیجه ECU ممکن است برای جبران شرایط، نحوه پاشش سوخت را تغییر دهد و مصرف نیز افزایش پیدا کند.

اگر افزایش مصرف سوخت هم‌زمان با لرزش، ریپ زدن یا چراغ چک اتفاق افتاده، بررسی سیستم جرقه‌زنی اهمیت بیشتری پیدا می‌کند.

۶. بوی بنزین یا خام‌سوزی از اگزوز

وقتی شمع به دلیل خرابی کوئل جرقه کافی ایجاد نکند، بخشی از بنزین نسوخته وارد مسیر خروجی می‌شود. در چنین شرایطی ممکن است بوی خام‌سوزی از اگزوز احساس شود.

ادامه رانندگی با مس‌فایر شدید می‌تواند به قطعات مسیر اگزوز، به‌خصوص کاتالیزور فشار وارد کند.

۷. صدای تق‌تق یا انفجار از اگزوز

تجمع سوخت نسوخته و احتراق آن در مسیر اگزوز می‌تواند گاهی صدای تق‌تق، عطسه یا انفجارهای کوچک ایجاد کند. این حالت نیز یکی از نشانه‌هایی است که باید جدی گرفته شود.

چرا کوئل جک S5 می‌سوزد؟ ۶ دلیل اصلی

کوئل قطعه‌ای است که دائماً تحت تنش حرارتی و الکتریکی قرار دارد. چند عامل می‌توانند عمر آن را کاهش دهند.

۱. استفاده طولانی از شمع‌های فرسوده

شمع فرسوده برای ایجاد جرقه مناسب شرایط سخت‌تری ایجاد می‌کند. در نتیجه کوئل مجبور می‌شود در شرایط نامناسب‌تری فعالیت کند و فشار بیشتری به آن وارد می‌شود.

یکی از اولین کارهایی که بعد از خرابی کوئل باید انجام شود، بررسی سلامت شمع همان سیلندر و سایر شمع‌هاست.

۲. فاصله نامناسب دهانه شمع

اگر فاصله الکترود یا فیلر شمع مطابق مشخصات موردنیاز موتور نباشد، کیفیت جرقه کاهش پیدا می‌کند و کوئل نیز ممکن است تحت فشار بیشتری قرار گیرد.

به همین دلیل نصب شمع مناسب فقط به برند آن محدود نمی‌شود؛ مشخصات فنی شمع نیز اهمیت دارد.

۳. نفوذ روغن به چاهک شمع

خرابی واشر درب سوپاپ می‌تواند باعث ورود روغن به محل نصب شمع و کوئل شود. روغن موجود در این قسمت ممکن است روی بوت لاستیکی و عایق‌بندی کوئل اثر منفی بگذارد.

اگر هنگام خارج کردن کوئل متوجه روغنی بودن قسمت پایین آن شدید، فقط تعویض کوئل کافی نیست و دلیل ورود روغن نیز باید برطرف شود.

۴. شست‌وشوی موتور با آب فشارقوی

نفوذ آب و رطوبت به سوکت یا محل اتصال کوئل می‌تواند باعث اختلال در عملکرد سیستم جرقه شود.

پس از موتورشویی غیراصولی نیز ممکن است موتور ریپ بزند یا چراغ چک روشن شود. در این شرایط خشک کردن کامل کوئل‌ها و سوکت‌ها اهمیت دارد.

۵. کیفیت پایین کوئل

در بازار ممکن است کوئل‌هایی با کیفیت‌های متفاوت وجود داشته باشند. استفاده از قطعه نامرغوب می‌تواند باعث شود کوئل حتی با وجود سالم بودن سایر بخش‌ها عمر کوتاهی داشته باشد.

برای خرید، بهتر است علاوه بر قیمت به اصالت قطعه، برند و کد فنی متناسب با موتور خودرو دقت شود.

۶. اشکال در سیستم برق و شارژ خودرو

نوسان غیرعادی سیستم برق، اتصالات نامناسب یا خرابی برخی بخش‌های سیستم شارژ نیز می‌تواند روی تجهیزات الکتریکی خودرو اثر بگذارد.

اگر چند کوئل در مدت کوتاه دچار مشکل شده‌اند، بهتر است فقط به تعویض قطعه بسنده نشود و وضعیت برق خودرو نیز بررسی شود.

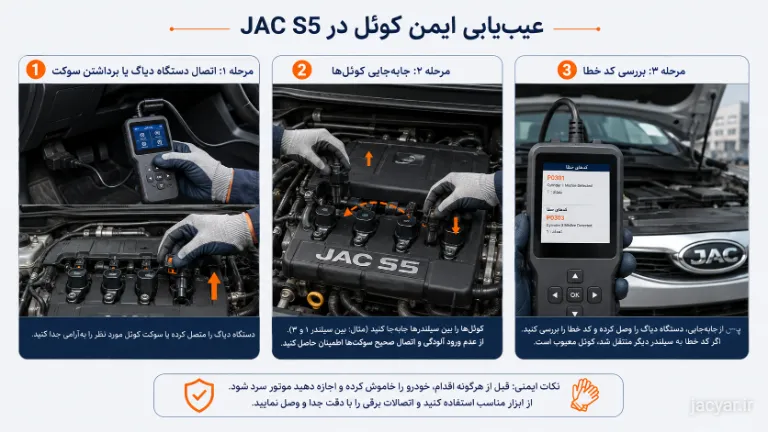

تست جابه‌جایی کوئل، چطور انجام می‌شود؟

تشخیص خرابی کوئل بهتر است با دیاگ و بررسی اصولی انجام شود. یکی از ساده‌ترین روش‌ها برای تشخیص کوئل معیوب، Swap Test یا تست جابه‌جایی است.

هشدار ایمنی: خروجی کوئل ولتاژ بسیار بالایی دارد. هنگام روشن بودن موتور، کوئل یا بخش‌های سیستم جرقه را با دست لمس نکنید و از باز کردن سوکت‌ها بدون آگاهی کافی خودداری کنید.

مراحل تست جابه‌جایی کوئل

۱. ابتدا با دستگاه دیاگ کدهای خطا را بررسی کنید.

۲. فرض کنید خطای P0302 ثبت شده و سیلندر شماره ۲ دچار مس‌فایر است.

۳. خودرو را خاموش کنید و سوئیچ را ببندید.

۴. کوئل سیلندر شماره ۲ را با یکی از سیلندرهای سالم، مثلاً سیلندر شماره ۱، جابه‌جا کنید.

۵. خطاهای ثبت‌شده را پاک کرده و دوباره خودرو را روشن کنید.

۶. پس از کارکرد موتور یا رانندگی کوتاه، مجدداً کدهای خطا را بررسی کنید.

اگر خطا از P0302 به P0301 منتقل شد، احتمال خرابی همان کوئلی که جابه‌جا شده بسیار زیاد است.

اما اگر خطا همچنان روی سیلندر شماره ۲ باقی ماند، باید شمع، انژکتور، سیم‌کشی یا وضعیت تراکم همان سیلندر بررسی شود.

این روش کمک می‌کند بدون تعویض بی‌دلیل چند قطعه، محدوده ایراد مشخص‌تر شود.

تست کوئل با مولتی‌متر کافی است؟

مولتی‌متر می‌تواند برای بررسی برخی اتصالات، برق ورودی یا مدارها مفید باشد، اما تست کامل عملکرد یک کوئل مدرن فقط با اندازه‌گیری ساده مقاومت همیشه نتیجه قطعی نمی‌دهد.

برخی کوئل‌ها در دور آرام ظاهراً درست کار می‌کنند اما زیر بار دچار ضعف می‌شوند. به همین دلیل ترکیب دیاگ، تست جابه‌جایی و بررسی عملکرد موتور معمولاً نتیجه عملی‌تری ارائه می‌دهد.

تجربه تعمیرکاران از خرابی کوئل

آقا مرتضی، از تعمیرکاران باسابقه خیابان امیرکبیر تهران، درباره عیب‌یابی جک S5 می‌گوید:

«توی جک S5 توربو خیلی پیش میاد طرف میاد میگه آقا توربوم سوخته ماشین راه نمیره! وقتی دست به دیاگ می‌زنیم می‌بینیم فقط یکی از کوئل‌ها نیم‌سوز شده. زیر بار که می‌ره، جرقه می‌بره و ماشین افت توان شدید پیدا می‌کنه. خیلی‌ها به اشتباه هزینه سنگین تعمیر توربو میدن، در حالی که با تعویض یک کوئل و شمع استاندارد، ماشین مثل روز اولش کار می‌کنه. همیشه اول از برق و کوئل شروع کنید!»

این موضوع نشان می‌دهد افت توان خودرو همیشه به معنی خرابی توربو نیست. سیستم جرقه‌زنی نیز باید در روند عیب‌یابی بررسی شود.

تفاوت کوئل مدل‌های مختلف جک S5

جک S5 در بازار ایران با چند ترکیب فنی مختلف عرضه شده و هنگام خرید کوئل باید به مدل موتور توجه کرد.

جک S5 موتور ۲۰۰۰ توربو

نسخه‌های دنده‌ای و اتوماتیک مجهز به موتور ۲۰۰۰ توربو ساختار مشابهی در سیستم جرقه‌زنی دارند.

با این حال، هنگام خرید قطعه بهتر است کد فنی کوئل قبلی یا مشخصات دقیق خودرو با قطعه جدید تطبیق داده شود.

جک S5 جدید با موتور ۱۵۰۰ توربو GDI

نسخه جدیدتر به موتور ۱۵۰۰ توربو و سیستم پاشش مستقیم سوخت مجهز شده است. طراحی موتور و برخی قطعات آن با نمونه ۲۰۰۰ توربو متفاوت است.

بنابراین نباید صرفاً با عنوان «کوئل جک S5» خرید کنید. حجم موتور، سال تولید، کد فنی و نوع پیشرانه را نیز در نظر بگیرید.

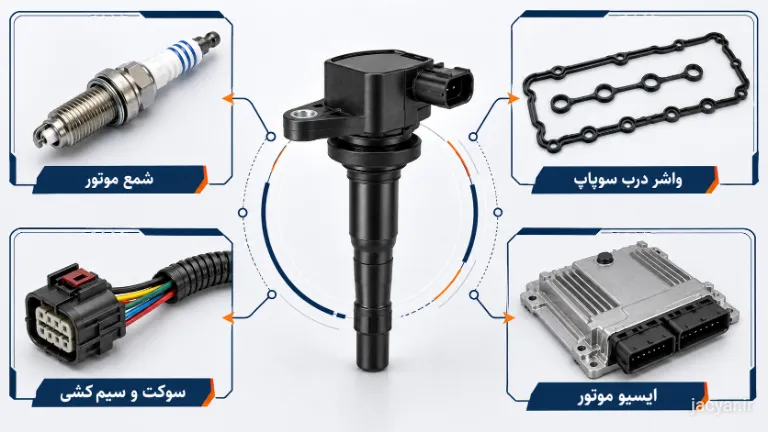

قطعاتی که باید همراه کوئل چک شوند

یکی از اشتباهات رایج این است که کوئل خراب تعویض شود اما علت اصلی خرابی باقی بماند. در چنین شرایطی امکان دارد کوئل جدید نیز بعد از مدتی دوباره دچار مشکل شود.

شمع موتور

شمع فرسوده، نامناسب یا دارای فاصله دهانه غیرصحیح می‌تواند فشار بیشتری به سیستم جرقه وارد کند. به همین دلیل هنگام خرابی کوئل، شمع‌ها نیز باید بررسی شوند.

بوت لاستیکی کوئل

بخش لاستیکی انتهای کوئل وظیفه عایق‌کاری مسیر اتصال به شمع را برعهده دارد. ترک، پارگی یا خشک شدن آن ممکن است باعث نشتی جریان و ضعف جرقه شود.

واشر درب سوپاپ

اگر روغن وارد چاهک شمع شده باشد، باید وضعیت واشر درب سوپاپ بررسی شود. نصب کوئل جدید بدون رفع نشتی روغن، درمان اصلی مشکل نیست.

سوکت و سیم‌کشی

حرارت موتور می‌تواند در طول زمان روی سوکت‌های پلاستیکی و سیم‌کشی اثر بگذارد. اتصال ناقص یا لق بودن سوکت گاهی علائمی شبیه خرابی کوئل ایجاد می‌کند.

انژکتور

اگر با جابه‌جایی کوئل، خطای مس‌فایر روی همان سیلندر باقی ماند، انژکتور نیز یکی از قطعاتی است که باید بررسی شود.

آیا باید هر ۴ کوئل را عوض کرد؟

خیر. در حالت عادی الزام فنی وجود ندارد که با خرابی یک کوئل، هر چهار کوئل را هم‌زمان تعویض کنید.

اگر سه کوئل دیگر سالم هستند، می‌توان فقط قطعه معیوب را تعویض کرد.

البته در خودروهایی با کارکرد بالا، بهتر است سلامت سایر کوئل‌ها، بوت‌ها و شمع‌ها نیز بررسی شود؛ زیرا ممکن است فرسودگی آن‌ها نیز نزدیک به هم باشد.

رانندگی با کوئل خراب، خطرناک است؟

اگر خرابی خفیف است، ممکن است خودرو هنوز حرکت کند؛ اما ادامه رانندگی، مخصوصاً زمانی که موتور شدیداً ریپ می‌زند یا چراغ چک چشمک می‌زند، توصیه نمی‌شود.

وقتی یک سیلندر احتراق صحیح ندارد، بخشی از بنزین ممکن است نسوخته وارد اگزوز شود. این شرایط می‌تواند برای کاتالیزور نامناسب باشد.

چراغ چک چشمک‌زن؛ چه کنیم؟

اگر چراغ چک به صورت چشمک‌زن درآمد، بهتر است وضعیت را جدی‌تر از چراغ چک ثابت در نظر بگیرید؛ به‌خصوص اگر هم‌زمان موتور لرزش شدیدی دارد.

در چنین شرایطی چه کار کنیم؟

۱. فشار روی پدال گاز را کاهش دهید.

۲. از شتاب‌گیری شدید و بالا بردن دور موتور خودداری کنید.

۳. در صورت امکان کولر را خاموش کنید تا بار اضافی از روی موتور برداشته شود.

۴. با سرعت مناسب خود را به تعمیرگاه برسانید.

۵. اگر موتور بسیار شدید می‌لرزد یا شرایط غیرعادی است، ادامه رانندگی طولانی توصیه نمی‌شود.

چگونه عمر کوئل را افزایش دهیم؟

چند اقدام ساده می‌تواند احتمال خرابی زودهنگام سیستم جرقه‌زنی را کاهش دهد:

• شمع‌ها را در زمان مناسب بررسی و تعویض کنید.
• از شمع متناسب با مشخصات موتور استفاده کنید.
• از موتورشویی با آب پرفشار در اطراف کوئل‌ها و سوکت‌ها خودداری کنید.
• اگر روغن داخل چاهک شمع مشاهده شد، علت نشتی را سریعاً برطرف کنید.
• هنگام خرید کوئل به کیفیت و کد فنی قطعه توجه کنید.
• در صورت مشاهده ریپ زدن، موضوع را برای مدت طولانی نادیده نگیرید.
• اگر کوئل‌ها مکرراً خراب می‌شوند، سیستم برق و شارژ خودرو نیز بررسی شود.

سوالات متداول

جمع‌بندی

کوئل جک S5 یکی از اجزای کلیدی سیستم جرقه‌زنی است و خرابی آن می‌تواند با علائمی مانند لرزش موتور، تک‌کار کردن، ریپ زدن، افت شتاب، افزایش مصرف سوخت، بوی خام‌سوزی و روشن شدن چراغ چک همراه باشد.

نکته مهم این است که چنین علائمی همیشه به معنی خرابی قطعی کوئل نیستند. شمع، سوکت و سیم‌کشی، انژکتور، ورود روغن به چاهک شمع و حتی مشکلات دیگر موتور می‌توانند نشانه‌های مشابه ایجاد کنند.

به همین دلیل بهترین روش، شروع عیب‌یابی با دیاگ و بررسی کدهای مس‌فایر و سپس انجام تست جابه‌جایی کوئل است. اگر خطا همراه با کوئل از یک سیلندر به سیلندر دیگر منتقل شود، احتمال خرابی کوئل بسیار بالا خواهد بود.

در زمان تعویض نیز بهتر است فقط به نصب یک کوئل جدید اکتفا نکنید؛ سلامت شمع، بوت لاستیکی، سوکت‌ها و وجود روغن یا رطوبت در چاهک شمع را نیز بررسی کنید تا علت اصلی خرابی برطرف شود.

در نهایت، اگر چراغ چک به‌صورت چشمک‌زن روشن شده یا موتور جک S5 شدیداً می‌لرزد، رانندگی پرفشار را ادامه ندهید. عیب‌یابی سریع می‌تواند علاوه بر بازگرداندن عملکرد طبیعی موتور، از ایجاد هزینه‌های بیشتر در بخش‌های دیگر خودرو جلوگیری کند.

اگر شما هم تجربه خرابی کوئل، ریپ زدن یا افت شتاب در جک S5 داشته‌اید، می‌توانید تجربه خود را در بخش دیدگاه‌ها با سایر مالکان این خودرو به اشتراک بگذارید.
