سنسور مپ جک S5؛ علائم خرابی، دلایل کپ کردن و روش‌های عیب‌یابی

سلام و ارادت خدمت همه جک‌سواران و همراهان عزیز مجله تخصصی جک یار. اگر سوار بر جک S5 محبوب و پرقدرت خودتون هستید و احساس می‌کنید خودرو مثل قبل گاز نمی‌خورد، دور موتور در حالت درجا درگیر نوسان و پت‌پت شده، یا مصرف بنزین‌تان به شکل عجیبی بالا رفته، به احتمال خیلی زیاد با علائم خرابی سنسور مپ جک S5 روبه‌رو شده‌اید.
سنسور فشار مطلق مانیفولد (MAP Sensor) یکی از کوچک‌ترین اما تعیین‌کننده‌ترین قطعات در سیستم برق و سوخت‌رسانی موتور توربوشارژ S5 است.

همان‌طور که اوس احمد از مکانیک‌های باسابقه و قدیمی بازار چراغ‌برق همیشه می‌گوید: «موتور توربو مثل آدم حساس می‌مونه؛ اگه هوا و سوختش موه‌میزان نباشه، یا خفه می‌کنه یا راه نمیره. سنسور مپ همون ترازوئه، خرابی‌ش یعنی چشم بسته آچار زدن!» ما در این مقاله تخصصی از مجله جک یار (مرجع عیب‌یابی و بررسی فنی خودروهای جک در ایران)، قصد داریم صفر تا صد نشانه‌ها، دلایل خرابی، روش‌های عیب‌یابی و نکات بازار ایران را درباره این سنسور حساس بررسی کنیم.

جدول سریع عیب‌یابی سنسور مپ

قبل از وارد شدن به جزئیات فنی، این جدول نگاهی کلی و سریع از علائم، علل و راهکارها به شما می‌دهد:

نشانه و علامت مشکل	علت احتمالی اصلی	قطعه مرتبط	روش بررسی / عیب‌یابی اولیه
دیر گاز خوردن و افت توان شدید (کپ کردن)	کثیفی سنسور یا نداشتن ولتاژ مرجع ۵ ولت	سنسور مپ / سیم‌کشی ECU	شست‌وشوی احتیاطی پایه سنسور با اسپری خشک
ریپ زدن و نوسان دور موتور در درجا	ارسال داده اشتباه از میزان فشار هوای ورودی	سنسور مپ / استپر / اورینگ	بررسی سفت بودن اورینگ و عدم نشتی هوا
دود سیاه از اگزوز و مصرف سوخت بالا	سنسور فشار را بالا گزارش داده و پاشش سوخت زیاد است	سنسور مپ / سوزن‌های انژکتور	تست پارامتر فشار در دیاگ (حالت خاموش و روشن)
روشن شدن چراغ چک (کدهای خطا)	قطعی در مدار یا خرابی کامل المنت داخلی سنسور	سنسور مپ / سوکت و سیم‌کشی	دیاگ‌زدن و خواندن کدهای P0105 تا P0109

سنسور مپ چیست و چه‌کار می‌کند؟

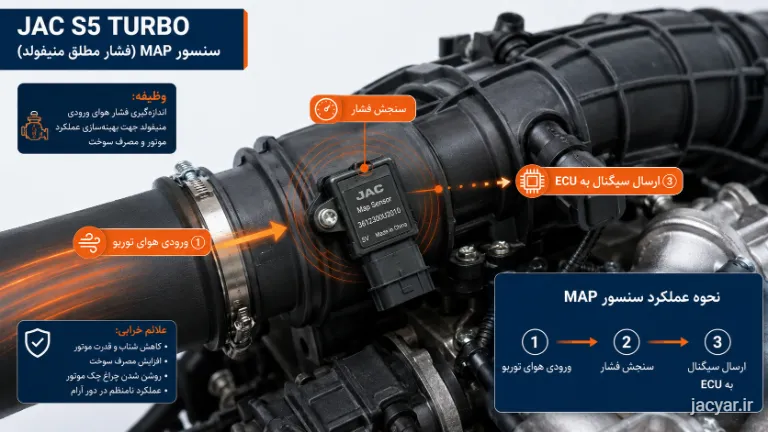

برای درک بهتر علائم خرابی، ابتدا باید بدانیم این قطعه دقیقا چه کاری در خودروی شما انجام می‌دهد. سنسور فشار مطلق مانیفولد یا همان MAP Sensor (مخفف Manifold Absolute Pressure)، قطعه‌ای الکترونیکی است که میزان فشار و خلاء درون مانیفولد هوای ورودی موتور را اندازه‌گیری می‌کند.

در خودروی جک S5 که مجهز به موتور ۲.۰ لیتری یا ۱.۵ لیتری توربوشارژ است، عملکرد این سنسور دوچندان اهمیت پیدا می‌کند. برای آشنایی با مشخصات فنی هر دو نسخه، مشخصات جک S5 اتوماتیک و مشخصات جک S5 دنده را مطالعه کنید.
سیستم توربو، هوای فشرده‌شده را وارد مانیفولد می‌کند؛ بنابراین فشار داخل مانیفولد مدام بین حالت خلاء (در حالت درجا) و حالت فشار مثبت یا همان «بوست توربو» (در حالت شتاب‌گیری) تغییر می‌کند.

سنسور مپ لحظه‌به‌لحظه این تغییرات فشار را به سیگنال‌های ولتاژی تبدیل کرده و به کامپیوتر خودرو (ECU) ارسال می‌کند. ای‌سی‌یو بر اساس این داده‌ها، دو کار حیاتی انجام می‌دهد:

1. تنظیم دقیق میزان پاشش سوخت از طریق انژکتورها
2. تنظیم زمان‌بندی آوانس و ریتارد جرقه شمع‌ها

اگر سنسور مپ داده اشتباه بفرستد، ای‌سی‌یو میزان هوای ورودی را غلط محاسبه کرده و نسبت ترکیب سوخت و هوا (Air-Fuel Ratio) به هم می‌ریزد.

۵ نشانه‌ خرابی سنسور مپ

خرابی این قطعه کوچک، بازخورد‌های کاملاً مشخصی در رانندگی روزمره ایجاد می‌کند. متداول‌ترین نشانه‌های خرابی سنسور مپ در بازار ایران عبارتند از:

۱. ریپ زدن و نوسان شدید دور موتور در حالت درجا

وقتی پشت چراغ قرمز ایستاده‌اید، دور موتور جک S5 باید روی محدوده استاندارد (حدود ۸۰۰ دور در دقیقه) ثابت باشد. اگر سنسور مپ خراب یا کثیف باشد، اطلاعات نادرستی از فشار مانیفولد به ECU می‌رسد و موتور دچار «بازی کردن دور موتور» یا لرزش شدید بدنه می‌شود.

۲. کاهش شدید شتاب و تاخیر در گاز خوردن (کپ کردن)

وقتی پدال گاز جک S5 را فشار می‌دهید، توربوشارژ وارد مدار شده و فشار مانیفولد ناگهان بالا می‌رود. اگر سنسور مپ نتواند این افزایش فشار بوست را به ECU گزارش دهد، سوخت کافی تزریق نشده و ماشین به اصطلاح «کپ» می‌کند یا به سختی شتاب می‌گیرد.

۳. افزایش چشمگیر مصرف بنزین و بوی بد اگزوز

در صورتی که سنسور مپ به دلیل صدمه دیدن، فشار داخل مانیفولد را به اشتباه بیشتر از حد واقعی گزارش کند، ای‌سی‌یو تصور می‌کند موتور تحت بار سنگین است و انژکتورها سوخت بیشتری می‌پاشند. در این حالت بنزین خام می‌سوزد، مصرف سوخت بالا می‌رود و بوی شدید بنزین یا دود سیاه از اگزوز خارج می‌شود.

برای بررسی سایر دلایل افزایش مصرف، علت بالا رفتن مصرف سوخت جک S5 را بخوانید.

۴. بد روشن شدن موتور (به‌ویژه در صبح یا هنگام سرما)

نسبت سوخت و هوا برای استارت اول صبح بسیار حساس است. خطای سنسور مپ باعث تنظیم نبودن ترکیب سوخت و هوا شده و خودرو با چند استارت طولانی یا با بدسوزی و خاموش شدن روشن می‌شود.

۵. روشن شدن چراغ چک موتور

ای‌سی‌یو خودرو به طور مداوم ولتاژ خروجی سنسور مپ را پایش می‌کند. اگر ولتاژ خروجی از حد استاندارد (معمولاً بین ۰.۵ تا ۴.۵ ولت) خارج شود، چراغ چک روشن شده و کدهای خطایی مربوط به سنسور MAP ثبت می‌گردد.
برای آشنایی با سایر کدهای خطا، راهنمای دیاگ جک S5 را مطالعه کنید.

چرا سنسور مپ خراب می‌شود؟راه حل های فنی

چرا سنسور مپ جک S5 خراب می‌شود؟ تجربه تعمیرکاران مجرب شبکه خدمات کرمان‌موتور و بازار آزاد نشان می‌دهد موارد زیر اصلی‌ترین دلایل هستند:

• چرب شدن و نشستن بخارات روغن روی المنت سنسور: سیستم تهویه کارتر (PCV) در خودروهای توربو بخارات روغن را وارد مانیفولد می‌کند. این بخارات به مرور روی نوک حساس سنسور مپ می‌نشینند و مانع از حس درست فشار می‌شوند.
  • راه حل: باز کردن سنسور و شست‌وشوی حباب حساس آن با اسپری کنتاکت‌شور خشک (بدون چربی).
• نشتی هوا از اورینگ سنسور یا مانیفولد: اگر اورینگ دور سنسور مپ پوسیده یا شل شده باشد، هوای اضافی (دزدگیر هوا) وارد مانیفولد شده و محاسبات سنسور را خراب می‌کند.
  • راه حل: تعویض اورینگ لاستیکی دور سنسور با نمونه فابریک و نسوز.
• آسیب‌دیدگی سیم‌کشی و سوکت: به دلیل دمای بالای محفظه موتور جک S5، سیم‌ها یا سوکت سنسور ممکن است دچار خشک‌شدگی، قطعی یا اتصالی شوند.
  • راه حل: بررسی ظاهری سوکت ۳ پایه سنسور و تست سیم‌کشی با مولتی‌متر.
• استهلاک طبیعی قطعه و تمام شدن عمر مفید: قطعات الکترونیکی حساس پس از کارکرد بالای ۱۰۰ هزار کیلومتر به دلیل نوسانات دمایی دچار خطای داخلی می‌شوند.
  • راه حل: تعویض سنسور مپ با قطعه اصلی و شرکتی کرمان موتور.

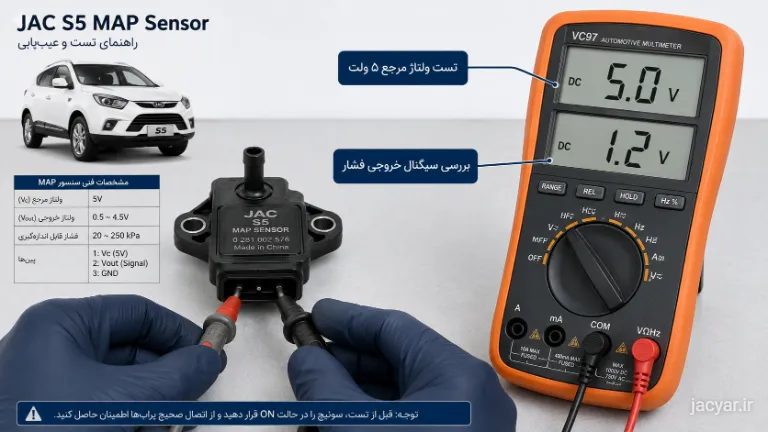

تست سنسور مپ توسط مالک خودرو

اگر به ابزار ابتدایی دسترسی دارید، قبل از مراجعه به تعمیرگاه می‌توانید چند بررسی ساده انجام دهید:

1. بررسی چشمی سوکت و اتصالات: کاپوت خودرو را بالا بزنید. سنسور مپ روی مانیفولد هوای ورودی نصب شده است. سوکت آن را جدا کرده و بررسی کنید که پایه سوکت سولفاته نزده باشد یا سیم‌ها کشیده و قطع نشده باشند.
2. بررسی عدم وجود نشتی هوا: در حالی که موتور روشن است، اطراف پایه سنسور مپ اسپری کاربراتورشور بزنید. اگر دور موتور تغییر کرد یا موتور خواست خاموش شود، نشان‌دهنده خرابی اورینگ و ورود هوای ناخواسته است.

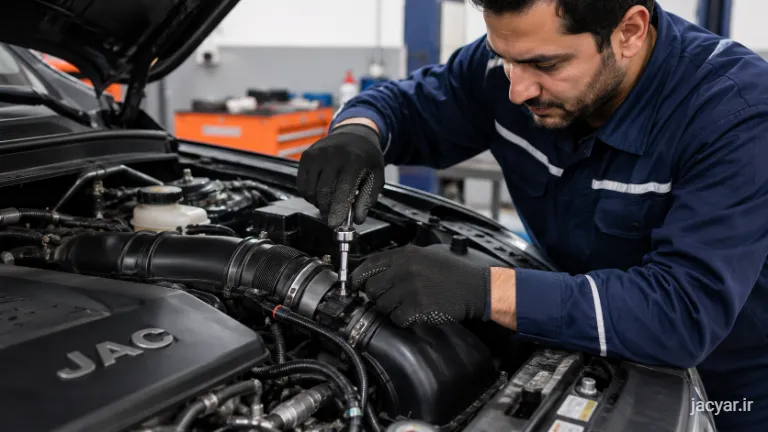

3. پاک‌سازی اولیه سنسور: سنسور را با پیچگوشتی به آرامی باز کنید. اگر نوک آن آغشته به روغن سیاه بود، آن را فقط و فقط با اسپری کنتاکت‌شور خشک تمیز کنید. از زدن سوزن، دستمال یا ابزار تیز به نوک سنسور جداً خودداری کنید چون المنت بسیار ظریف آن می‌سوزد.

توصیه ایمنی جک یار: از باز کردن قطعات برق اصلی یا دستکاری سیم‌کشی سیستم ECU به طور مبتدی پرهیز کنید. اگر مشکل با شست‌وشوی ساده حل نشد، حتماً به متخصص مراجعه کنید.

تجربه تعمیرکاران و بازار ایران

در بازار لوازم یدکی چراغ برق و خیابان ملت تهران، قطعات جک S5 به وفور یافت می‌شوند، اما درباره سنسور مپ چند نکته طلایی وجود دارد که دانستن آن‌ها خالی از لطف نیست.

اوستا مراد از برق‌کاران قدیمی خیابان امیرکبیر می‌گوید: «اقا! خیلیا میام مغازه می‌گن جک S5مون خفه‌س، سنسور مپ عوض کردیم درست نشده! بعد که نگا می‌کنی می‌بینی بنده خدا سنسور متفرقه طرح اصلی بسته! سنسور مپ توربو با ماشین معمولی فرق داره، فشارش بالاتره. سنسور شرکتی کرمان موتور بستیم، ماشین یک‌ضرب درست شد. جنس ارزون فقط پول دور ریختنه!»

در بازار ایران، سنسورهای مپ تقلبی یا غیراصل (High Copy) با قیمتی نازل‌تر فروخته می‌شوند اما به دلیل بازه فرکانسی و ولتاژ نادرست، باعث می‌شوند ECU جک S5 مداوم خطای نسبت سوخت بدهد. همیشه توصیه جک یار این است که قطعات سنسوری سیستم سوخت‌رسانی را حتماً در بسته‌بندی اصلی و با شناسه معتبر شرکتی تهیه کنید.

تفاوت سنسور مپ در نسخه‌های S5

خودرو جک S5 در دو نسخه اصلی در بازار ایران حضور دارد:

• نسخه ۲.۰ لیتری توربو (دنده‌ای و اتوماتیک ۶ سرعته): سنسور مپ در این موتورها فشار بوست توربو را تا حدود ۰.۵ الی ۰.۷ بار تحمل و پایش می‌کند. کثیف شدن این سنسور بیشتر منجر به افت شتاب ناگهانی در سر گاز می‌شود.
• نسخه ۱.۵ لیتری توربو GDI (فیس‌لیفت نیوفیس): به دلیل استفاده از سیستم تزریق مستقیم سوخت (GDI) و فشار بوست بالاتر، سنسور مپ در این نسخه نقش بسیار حیاتی‌تری در جلوگیر از پدیده مخرب ناک (Knock) دارد. در مدل‌های GDI کوچک‌ترین خطای سنسور مپ می‌تواند باعث صدای چغ‌چغ شمع‌ها و آسیب به پیستون شود.

قطعات مرتبط برای بررسی

هنگام مواجهه با علائم خرابی سنسور مپ، تعمیرکار متخصص معمولاً قطعات زیر را هم چک می‌کند تا هزینه اضافی به شما تحمیل نشود:

1. سنسور دمای هوای ورودی (IAT): در برخی مدل‌ها این سنسور با مپ ادغام شده و در برخی جداست.
2. شمع‌ها و وایرها: بدسوزی ناشی از خرابی شمع می‌تواند کدهای خطایی شبیه به سنسور مپ ایجاد کند. با علائم خرابی شمع جک S5 آشنا شوید.
3. دریچه گاز برقی: کثیف بودن پولکی دریچه گاز باعث اختلال در مکش هوای مانیفولد می‌شود.
4. شیر برقی بوست توربو (Wastegate Solenoid): عدم تنظیم فشار توربو مستقیماً روی داده‌های سنسور مپ تاثیر می‌گذارد.

اقدام اضطراری در جاده

اگر در حال رانندگی در جاده یا مسافرت بودید و ناگهان خودرو جک S5 شما دچار افت توان شدید شد و چراغ چک به حالت چشمک‌زن درآمد، اقدامات زیر را انجام دهید:

1. خودرو را در اولین جای امن متوقف کرده و خاموش کنید.
2. کاپوت را بالا بزنید و سوکت سنسور مپ را چک کنید که شل نشده باشد.
3. در صورت امکان، یک بار سرباتری منفی را به مدت ۵ دقیقه بردارید تا ای‌سی‌یو ریست شود.
4. اگر خودرو روشن شد اما همچنان ریپ می‌زد، با سرعت پایین و دور موتور زیر ۳۰۰۰ ادامه مسیر دهید تا توربو درگیر نشود و خودرو را به اولین نمایندگی یا تعمیرگاه تخصصی جک برسانید.

سوال متداول

جمع‌بندی

سنسور مپ جک S5 شاید قطعه کوچکی باشد، اما نقش کلیدی در سلامت موتور، مصرف سوخت و شتاب خودروی شما دارد. با مشاهده علائمی مثل ریپ زدن، کپ کردن در شتاب‌گیری و افزایش مصرف بنزین، حتماً بررسی این سنسور را در اولویت قرار دهید. نگهداری درست و شست‌وشوی دوره‌ای این قطعه می‌تواند از هزینه‌های سنگین تعمیرات موتور جلوگیری کند.
