دیاگ جک J5؛ کدهای خطا و معنی آن‌ها

همان‌طور که پیرمردهای بازار چراغ‌برق و استادکارهای قدیمی می‌گویند: «ماشین مثل آدمیزاد است؛ وقتی جایش درد می‌آید، زبان ندارد بگوید، با چراغ چک و کد خطا بهت اشاره می‌کند!» خودروی جک J5 (چه نسخه ۱.۵ لیتری دنده‌ای و چه نسخه ۱.۸ لیتری اتوماتیک) از زمان ورودش به بازار ایران توسط کرمان موتور، به دلیل کیفیت سواری مقبول و طراحی مناسب، طرفداران زیادی پیدا کرد.

اما این خودروی محبوب هم مثل هر ماشین دیگری، سیستم برق و کامپیوتر (ECU) حساسی دارد که گاهی با روشن کردن چراغ چک، راننده را کلافه می‌کند. در این مقاله تخصصی از مجله خودرویی جک یار—مرجع فوق‌تخصصی و عیب‌یابی خودروهای جک در ایران—می‌خواهیم به زبان ساده اما کاملاً فنی، به سراغ راهنمای دیاگ جک J5 برویم و ببینیم کدهای خطای رایج این خودرو چه معنایی دارند و چطور باید آن‌ها را عیب‌یابی کرد.

کدهای خطای رایج جک J5

برای اینکه در یک نگاه متوجه وضعیت خودروی خود شوید، جدول زیر مهم‌ترین کدهای خطای این خودرو را خلاصه کرده است:

کد خطا (DTC)	قطعه مرتبط	نشانه اصلی در خودرو	علت احتمالی اصلی
P0300 تا P0304	شمع، وایر، کویل	لرزش شدید موتور، تک‌کار کردن، افت توان	سوختن کویل، خرابی شمع، بنزین بی‌کیفیت
P0130 تا P0141	سنسور اکسیژن	بالا رفتن شدید مصرف بنزین، بوی خام‌سوزی	کثیفی یا سوختن سنسور، خرابی کاتالیزور
P0115 / P0116	سنسور دمای آب	بد روشن شدن در صبح، یکسره کار کردن فن	خرابی فشنگی آب، نقص در سیم‌کشی
P0335 / P0336	سنسور دور موتور	خاموش شدن ناگهانی، روشن نشدن ماشین	کثیفی سنسور از روغن، فاصله غیراستاندارد
P0705 (در اتومات)	سنسور موقعیت دنده (سلکتور)	لگد زدن گیربکس، نمایش ندادن وضعیت دنده	نفوذ آب به سلکتور، شستشوی نامناسب موتور

بررسی علائم، و قطعات مظنون در Jac j5

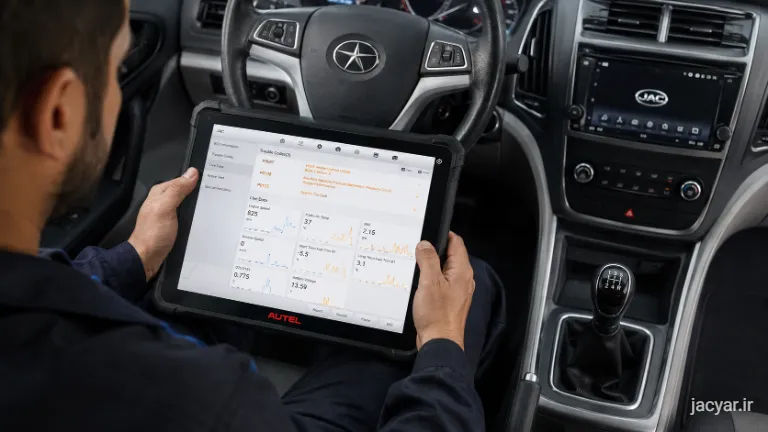

وقتی دستگاه دیاگ را به پورت OBD جک J5 (که زیر فرمان، سمت چپ قرار دارد) وصل می‌کنید، با خطاهای مختلفی روبرو می‌شوید. در ادامه، رایج‌ترین خطاهایی که استادکارهای بازار در تعمیرگاه‌های تهران و شهرستان‌ها مدام با آن‌ها دست‌وپنجه نرم می‌کنند را کالبدشکافی می‌کنیم.

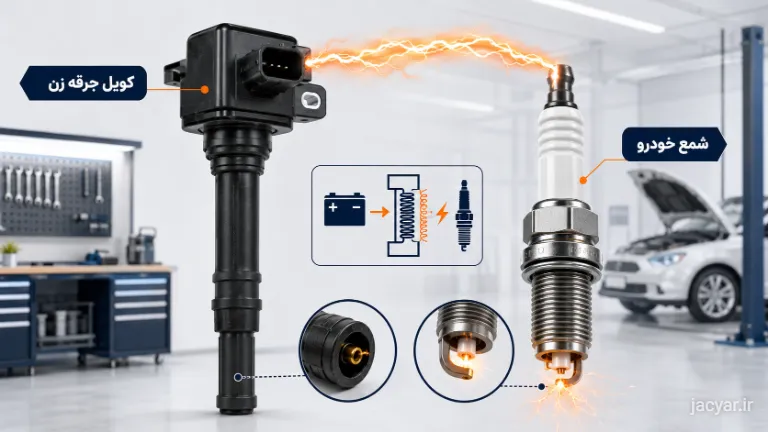

۱. خطای احتراق ناقص یا مسفایر (کدهای P0300 تا P0304)

این خطا یکی از روی اعصاب‌ترین خطاهای جک J5 است. کد P0300 یعنی احتراق ناقص به‌صورت استوانه‌ای (تصادفی) و کدهای P0301 تا P0304 دقیقاً به شماره سیلندری که خراب کار می‌کند اشاره دارند.

• علائم: موتور ماشین در دور آرام مثل بید می‌لرزد، شتاب ماشین به شدت افت می‌کند و چراغ چک به صورت چشمک‌زن در می‌آید.
• وظیفه قطعه (کویل و شمع): کویل برق ۱۲ ولت باتری را به چند هزار ولت تبدیل می‌کند تا شمع بتواند در اتاقک احتراق جرقه بزند. اگر جرقه ضعیف باشد یا کلاً نزند، بنزین نسوخته از اگزوز خارج می‌شود.
• راه‌حل و رفع عیب: در بیشتر مواقع در بازار ایران، این خطا به خاطر کیفیت پایین بنزین یا سوختن نیم‌سوز کویل‌های جک J5 رخ می‌دهد. شمع‌ها باید هر ۲۰ هزار کیلومتر بررسی و در صورت نیاز تعویض شوند.

مطالعه بیشتر : روشن شدن چراغ چک جک J5

۲. خطاهای سنسور اکسیژن (کدهای P0130 تا P0141)

جک J5 دارای دو سنسور اکسیژن است (یکی قبل از کاتالیزور و یکی بعد از آن). کدهای این بخش معمولاً نشان‌دهنده ضعیف شدن یا خرابی این سنسورها هستند.

1. علائم: مصرف سوخت خودرو به شدت بالا می‌رود، پشت ماشین بوی بد و تند بنزین استشمام می‌شود و شتاب اولیه کاهش می‌یابد.
2. وظیفه قطعه (سنسور اکسیژن): این قطعه مثل چشم کامپیوتر خودرو در اگزوز است؛ میزان اکسیژن باقی‌مانده در دود را اندازه می‌گیرد تا ECU بفهمد مخلوط سوخت و هوا چقدر باید تنظیم شود.
3. راه‌حل و رفع عیب: به دلیل وجود سرب یا مکمل‌های فیک در برخی بنزین‌ها، نوک این سنسورها در بازار ایران خیلی زود سیاه می‌شود. گاهی با شستشوی اصولی توسط تعمیرکار مشکل حل می‌شود، اما اگر المنت داخلی آن سوخته باشد، باید قطعه را تعویض کرد.

بیشتر بدانید : خرابی سنسور اکسیژن در جک J5

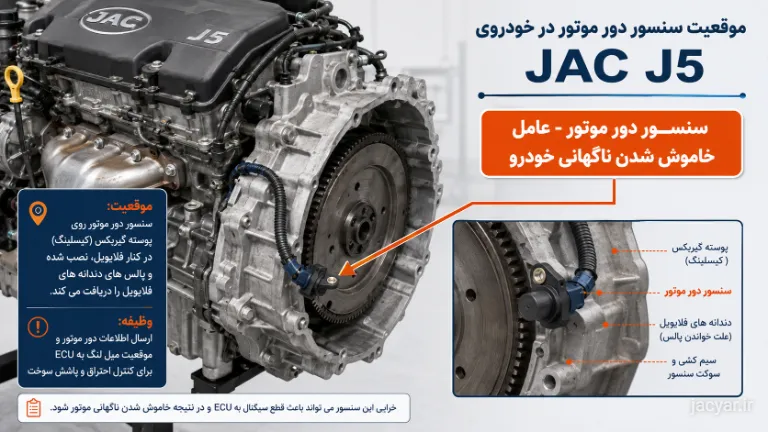

۳. خطای سنسور دور موتور (کدهای P0335 و P0336)

• علائم: ماشین در حال حرکت ناگهانی خاموش می‌شود یا در روزهای گرم بعد از خاموش کردن، دیگر روشن نمی‌شود تا زمانی که موتور کاملاً خنک شود. در این حالت عقربه دور موتور روی داشبورد تکان نمی‌خورد.
• وظیفه قطعه (سنسور مگنتیک دور موتور): این سنسور موقعیت دقیق میل‌لنگ را به کامپیوتر گزارش می‌دهد تا زمان‌بندی پاشش سوخت و جرقه مشخص شود. بدون این سنسور، ماشین اصلاً روشن نمی‌شود.
• راه‌حل و رفع عیب: در بسیاری از موارد در جک J5، نشت روغن از واشر سرسیلندر یا کاسه‌نمدها روی این سنسور می‌ریزد و باعث اختلال در هدایت مغناطیسی آن می‌شود. تمیز کردن سنسور و سوکت آن اولین قدم است.

۴. خطای سلکتور گیربکس اتوماتیک جک J5 (کد P0705)

این خطا مخصوص مالکان جک J5 اتوماتیک (موتور ۱۸۰۰) است و در بین تعمیرکارهای گیربکس بسیار رایج است.

• علائم: دنده از حالت پارک (P) راحت خارج نمی‌شود، روی نمایشگر پشت آمپر علامت دنده‌ها (R, N, D) غیب می‌شود یا به صورت چشمک‌زن در می‌آید و گیربکس در دنده ۳ قفل می‌کند (حالت اضطراری).
• وظیفه قطعه (سلکتور یا سنسور موقعیت دنده): این قطعه روی گیربکس قرار دارد و وظیفه‌اش این است که وضعیت فیزیکی لیور دنده را به کامپیوتر گیربکس (TCU) اعلام کند.
• راه‌حل و رفع عیب: قدیمی‌های بازار می‌گویند: «امان از کارواش‌های غیراصولی!» دلیل اصلی خراب شدن سلکتور جک J5، ورود آب به داخل این قطعه در زمان شستشوی موتور است. در برخی موارد با باز کردن، تمیز کردن پلاتین‌ها و چسب‌کاری مجدد مشکل حل می‌شود، اما اگر مدار آسیب دیده باشد، باید تعویض شود.

راهنمای تست و عیب‌یابی ساده توسط مالک خودرو

اگر در جاده یا خیابان چراغ چک ماشین روشن شد، نیازی نیست فوراً دستپاچه شوید. شما به عنوان مالک خودرو می‌توانید چند بررسی ساده انجام دهید:

1. بررسی شل نبودن در باک بنزین: شاید خنده‌دار به نظر برسد، اما شل بودن در باک باعث افت فشار سیستم تبخیر بنزین (کنیستر) شده و خطای P0442 یا مشابه آن را روشن می‌کند.
2. چک کردن ظاهری اتصالات و سوکت‌ها: زیر کاپوت را نگاه کنید. مطمئن شوید سوکت‌های کویل‌ها یا سنسور اکسیژن که در دسترس هستند، شل نشده یا سیم آن‌ها دچار سوختگی و پارگی بر اثر حرارت موتور نشده باشد.
3. بررسی ولتاژ باتری با مالتی‌متر ساده: اگر در خانه مالتی‌متر دارید، ولتاژ باتری را در حالت خاموش چک کنید (باید حدود ۱۲.۶ ولت باشد). نوسان ولتاژ و ضعیف بودن باتری در جک J5 می‌تواند به شدت کامپیوتر خودرو را به اشتباه بیندازد و خطاهای فانتوم (دروغین) تولید کند.

مطالعه بیشتر : مشکل سنسور مپ در جک J5

تجربه تعمیرکاران

به قول یکی از استادکارهای باسابقه تعمیرگاه‌های تخصصی شرق تهران:

«برق جک J5 ساختار عجیبی ندارد، اما به شدت به اتصال زمین (ارت) حساس است. خیلی وقت‌ها دستگاه دیاگ خطای سنسور اکسیژن یا سنسور مپ می‌دهد، اما وقتی کل سیم‌کشی را می‌ریزی پایین، می‌بینی سیم اتصال بدنه اصلی خودرو که به بدنه موتور وصل است، زنگ زده یا شل شده است! با یک سمباده‌زدن ساده و سفت کردن پیچ اتصال بدنه، کل خطاهای دیاگ غیب می‌شوند.»

همچنین آمار مراجعات به بازار چراغ‌برق نشان می‌دهد که سنسورهای اکسیژن فیک و تقلبی در بازار زیاد شده‌اند. اگر کد خطای سنسور اکسیژن دارید، حتماً قطعه شرکتی و اصلی تهیه کنید، چرا که سنسورهای ارزان‌قیمت و بی‌کیفیت بعد از دو هفته دوباره همان کد خطا را روی دیاگ ظاهر می‌کنند.

زمان مراجعه به تعمیرکار

برخی کدهای خطا به شما اجازه می‌دهند مسافتی را طی کنید تا به تعمیرگاه برسید، اما در شرایط زیر باید فوراً خودرو را به یک تعمیرکار مجرب یا نمایندگی‌های کرمان موتور برسانید:

• چشمک زدن مداوم چراغ چک: این نشان‌دهنده مسفایر شدید است که اگر ادامه یابد، کاتالیزور خودروی شما را ذوب می‌کند و میلیون‌ها تومان خسارت روی دستتان می‌گذارد.
• قفل شدن گیربکس در دنده ۳: نشان‌دهنده رفتن گیربکس به حالت اضطراری برای جلوگیری از تخریب دنده‌هاست. در این حالت فشار آوردن به ماشین اصلاً جایز نیست.
• خطاهای مربوط به سنسور فشار روغن یا دمای آب (کد P0115): بالا رفتن ناگهانی آمپر آب همراه با کد خطا یعنی خطر سوختن واشر سرسیلندر در کمین است.

سوالات متداول

جمع‌بندی

سیستم عیب‌یابی یا همان دیاگ در خودروی جک J5 یک ابزار هوشمند برای پیشگیری از هزینه‌های سنگین‌تر است. هر کد خطا، آدرسی است که کامپیوتر خودرو به ما می‌دهد تا مستقیماً به سراغ مشکل برویم. بی‌توجهی به چراغ چک یا پاک کردن مداوم خطاها بدون رفع ریشه اصلی، فقط مشکل را بزرگ‌تر می‌کند.

بیشتر بدانید : علل خرابی های رایج در ماشین جک j5

از اینکه تا پایان این مقاله تخصصی همراه مجله خودرویی جک یار بودید، صمیمانه سپاسگزاریم. آیا شما هم تجربه روشن شدن چراغ چک در جک J5 خود را داشته‌اید؟ دستگاه دیاگ چه کدی را به شما نشان داد و چطور آن را حل کردید؟ خوشحال می‌شویم تجربیات و سوالات خودتان را در بخش نظرات زیر همین پست با ما و دیگر مالکان جک به اشتراک بگذارید تا استادکارهای جک یار به شما پاسخ دهند.
