فرقی نمیکند که در اتوبانهای شلوغ تهران پشت فرمان باشید یا در جادههای کویری و داغ ایران رانندگی کنید؛ در هر صورت، تهویه مطبوع خودرو رگ حیات کابین در روزهای گرم سال است. جک J5 به عنوان یکی از سدانهای موفق و پرفروش کرمان موتور، همواره به کابین جادار و سواری نرمش شناخته میشود، اما با شروع فصل گرما، یکی از چالشهای جدی که برخی از مالکان با آن دستوپنجه نرم میکنند، ولرم بودن باد دریچهها به دلیل استارت نخوردن قلب سیستم سرمایش خودرو است. بررسی و ریشهیابی علت روشن نشدن کمپرسور کولر جک J5 به عنوان کلمه کلیدی اصلی این مقاله، اولین و حیاتیترین قدم برای رهایی از گرمای کلافهکننده داخل اتاق است. وقتی شما دکمه تهویه را فشار میدهید و هیچ تغییری در صدای موتور یا پرتاب باد خنک احساس نمیکنید، یعنی چرخه سرمایش اصلاً آغاز نشده است. ما در مجله تخصصی جک یار به عنوان مرجع فنی و بانک اطلاعات جامع خودروهای جک در ایران، قصد داریم این گره کور فنی را باز کنیم تا بدون سردرگمی در مغازههای مختلف، ریشه مشکل را پیدا کنید.
اگر سری به راسته باطریسازان قدیمی در خیابان امیرکبیر یا گاراژهای تخصصی حوالی میدان شاهپور تهران بزنید، استادکارهای قدیمی حرفهای جالبی برای گفتن دارند. مشهدی غفور، یکی از رادیاتورسازان و کولرکاران بااصالت بازار که بیش از سی سال است دستش به سیمکشی و لولههای کولر انواع خودروها آشناست، درباره این مشکل میگوید: «پسر جان، کولر خودرو مثل یک زنجیر به هم بافته شده است؛ اگر یک دانه از این زنجیر شل باشد، کل سیستم از کار میافتد. راننده بندهخدا با عصبانیت میآید و میگوید مشهدی غفور، کمپرسور ماشینم سوخته، یک نو برایم ببند! من میگویم عمو جان، چرا مال خودت را مالدوست میکنی؟ اول بگذار آمپر بزنم، رلهها را نگاه کنم، فشار گاز را بسنجم. خیلی وقتها یک فیش کوچک شل شده یا گاز کولر به خاطر یک سوراخ ریز فرار کرده و کامپیوتر ماشین برای اینکه پمپ بدون روغن نسوزد، برقش را قطع میکند. در ماشینهای امروزی، کمپرسور آخرین قطعهای است که باید متهمش کنی؛ اول باید مغز و رگهای برقش را امتحان کنی!»
جدول عیبیابی علت روشن نشدن کمپرسور کولر جک J5
برای اینکه قبل از ورود به بحثهای پیچیده برقی و مکانیکی، یک دید کلی نسبت به وضعیت خودرو پیدا کنید، جدول زیر ارتباط بین نشانههای مشهود، علتهای زیرپوستی و بخشهای درگیر در این اختلال را خلاصه کرده است:
| نشانه مشهود در خودرو | وضعیت بروز مشکل | علت فنی و زیرپوستی | قطعه یا بخش متهم سیستم |
| عدم تغییر در دور موتور و پرتاب باد کاملاً گرم | به محض فشردن دکمه AC روی داشبورد | قطع بودن جریان برق خروجی به سمت کلاچ مغناطیسی | فیوزها و رلههای جعبه فیوز / سیمکشی |
| روشن نشدن پمپ همراه با صدای فشفش از داشبورد | در تمام زمانها و وضعیتهای حرکتی | کاهش شدید یا تخلیه کامل گاز مبرد در مدار | اورینگها / لولههای آلومینیومی / کندانسور |
| کلاچ نکردن پمپ در روزهای بسیار داغ | در ترافیک شدید شهری یا سربالاییها | بالا رفتن بیش از حد دمای موتور و فرمان ایمنی ایسییو | سنسور دمای آب / فشنگی سه کاره گاز |
| صدای تقتق خفیف بدون چرخیدن شفت پمپ | هنگام زدن دکمه کولر در حالت درجا | ضعیف شدن یا سوختن بوبین کلاچ یا فاصله زیاد صفحات | مجموعه کلاچ مغناطیسی کمپرسور |
| روشن نشدن کولر در نسخه اتوماتیک | همزمان با تنظیم دما روی درجات خنک | ارسال اطلاعات غلط به پنل تهویه دیجیتال | سنسور دمای داخل کابین |
علائم اصلی روشن نشدن کمپرسور کولر جک J5
سیستم خنککننده خودرو به گونهای طراحی شده است که در صورت بروز ایراد، از درگیر شدن پمپ جلوگیری میکند. نشانههای زیر گویای آن است که پمپ سرمایش خودروی شما استارت نمیخورد:
- ثابت ماندن عقربه دور موتور: در حالت عادی، با فشردن دکمه کولر، یک بار مکانیکی به موتور اضافه میشود و کامپیوتر خودرو دریچه گاز را کمی بازتر میکند تا دور موتور افت نکند (عقربه کمی جابهجا میشود). اگر با زدن دکمه هیچ تغییری در رفتار موتور ایجاد نشود، پمپ درگیر نشده است.
- روشن نشدن فنهای رادیاتور جلو: در جک J5، به محض روشن شدن کولر، فنهای جلو باید بلافاصله شروع به چرخش کنند. اگر دکمه کولر را بزنید و فنها خاموش بمانند، نشاندهنده قطع بودن فرمان الکترونیکی کولر است.
- ثابت ماندن بخش مرکزی پولی کمپرسور: پولی کمپرسور همواره با تسمه میچرخد، اما بخش پیشانی و مرکزی آن تنها زمانی که کولر روشن است باید به گردش درآید. اگر این بخش مرکزی ثابت بماند، یعنی کلاچ اتفاق نیفتاده است.
- باد کاملاً همدما با محیط: پرتاب بادی که هیچ اثری از خنکی در آن نیست و دقیقاً مانند هوای بیرون است، نشان میدهد که مایع مبرد در مدار به حرکت درنیامده است.
کالبدشکافی قطعات مظنون و راه حلهای فنی
سیستم سرمایش این خودرو ترکیبی از قطعات مکانیکی، هیدرولیکی و مدارات فرمان برقی است. برای درک عمیقتر، قطعات کلیدی را که خرابی آنها مانع کارکرد پمپ میشود، بررسی میکنیم.

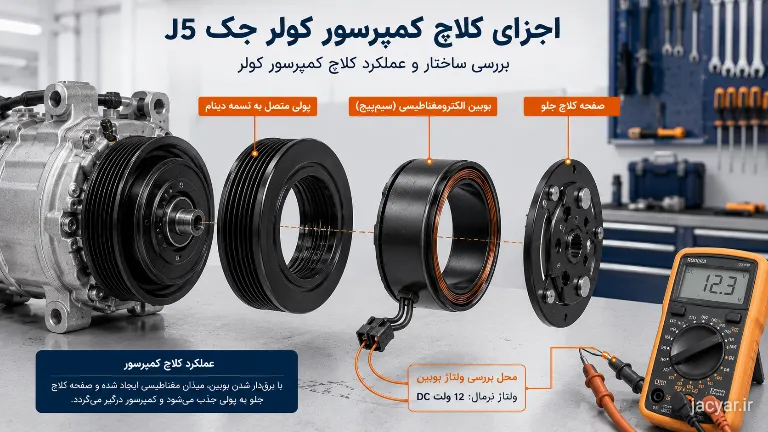

۱. کلاچ مغناطیسی و بوبین
این قطعه یک آهنربای الکتریکی قوی است که پشت پولی قرار دارد و وظیفه دارد با ایجاد میدان مغناطیسی، صفحه کلاچ را به پولی متحرک بچسباند تا نیروی تسمه به شفت داخلی پمپ منتقل شود.
کارکرد فنی و عیبیابی: یکی از دلایل اصلی در بررسی علت روشن نشدن کمپرسور کولر جک J5، سوختن بوبین کلاچ یا خورده شدن صفحه کلاچ آن است. اگر سیمپیچ داخل بوبین در اثر کارکرد طولانی یا داغ شدن بیش از حد قطع شود، دیگر مگنتی ایجاد نمیشود تا کلاچ را درگیر کند. همچنین به مرور زمان، فاصله بین صفحه کلاچ و پولی زیاد میشود و آهنربا توانایی جذب صفحه را از دست میدهد. راه حل فنی این است که تعمیرکار با دادن برق مستقیم ۱۲ ولت به سوکت پمپ، سلامت بوبین را تست کند. در صورت خرابی، خوشبختانه کلاچ و بوبین در بازار به صورت جداگانه قابل تعویض هستند و نیازی به خرید کامل پمپ نیست.

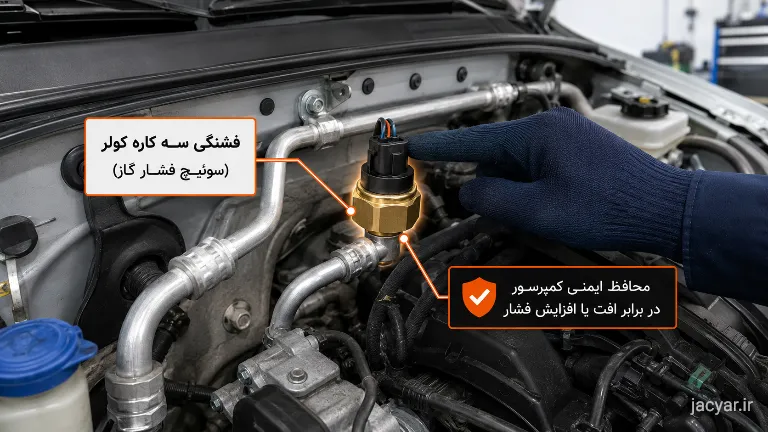

۲. فشنگی سه کاره یا سوئیچ فشار گاز
این قطعه یک سنسور فشار الکترونیکی است که روی لوله پرفشار کولر نصب میشود و میزان فشار گاز مبرد داخل سیستم را به طور مداوم رصد میکند.
کارکرد فنی و عیبیابی: این سنسور دو وظیفه حیاتی دارد؛ اگر فشار گاز به دلیل نشتی و فرار گاز خیلی کم باشد، برای جلوگیری از بدون روغن کار کردن و جام کردن پمپ، اجازه روشن شدن به آن نمیدهد. از طرف دیگر، اگر فشار گاز به دلیل کار نکردن فنها یا گرفتگی مدار خیلی بالا برود (بیش از حد مجاز)، باز هم برای جلوگیری از ترکیدن لولهها، مدار را قطع میکند. بنابراین خرابی خود این سنسور یا خالی بودن گاز مدار، مستقیماً مانع استارت پمپ میشود. راه حل فنی، بررسی فشار مدار با مانومتر (گیجهای باطریسازی) و چک کردن پارامترهای سنسور با دستگاه عیبیاب است.

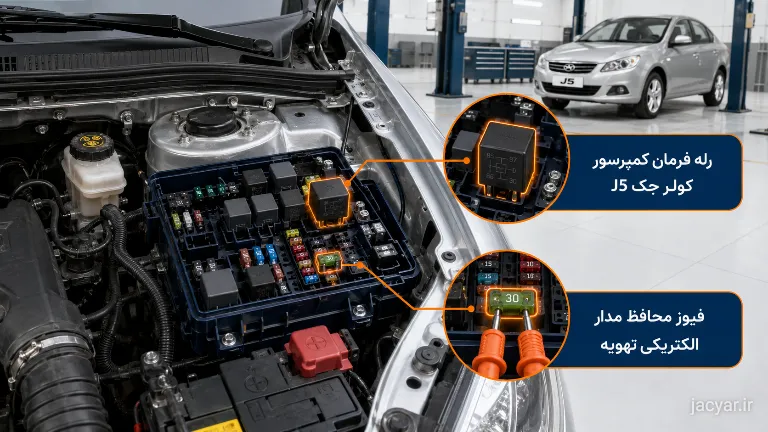

۳. رلهها و فیوزهای مدار فرمان
رله یک کلید الکترونیکی است که با یک جریان ضعیف، جریان قوی برق را از باطری به بوبین پمپ منتقل میکند و فیوز نیز محافظ مدار در برابر نوسانات و اتصالیهاست.
کارکرد فنی و عیبیابی: در جعبه فیوز داخل کاپوت جک J5، فیوز و رله مخصوصی برای سیستم تهویه (تعبیه شده با علامت AC Compressor یا کلیدهای مرتبط) وجود دارد. پایه رلهها به دلیل آمپر کشیدن بالا در تابستان یا کیفیت پایین قطعات یدکی موجود در بازار، دچار ذوبشدگی یا “چسباندن” پلاتین میشود. وقتی رله خراب شود، فرمان برق به کلاچ نمیرسد و پمپ خاموش میماند. راه حل برطرف کردن این مشکل، تست سلامت فیوز با فازمتر خودرویی و تعویض رله معیوب با یک رله باکیفیت و استاندارد شرکتی است.
راهنمای تست ساده توسط مالک خودرو
اگر کولر خودروی شما استارت نمیخورد، پیش از مراجعه به تعمیرگاه میتوانید این دو بررسی ساده و بدون خطر را انجام دهید تا دید بهتری نسبت به وضعیت خودرو داشته باشید:
- بررسی چشمی جعبه فیوز داخل کاپوت: خودرو را خاموش کنید. درب کاپوت را بالا بزنید و جعبه فیوز مشکیرنگ کنار باطری را باز کنید. طبق نقشه حک شده زیر درب جعبه فیوز، فیوز مربوط به کولر (AC) را پیدا کنید. با احتیاط آن را با انبرک مخصوص بیرون بکشید و نگاه کنید که آیا سیم ظریف داخلی آن قطع شده است یا خیر. اگر فیوز سوخته بود، نشاندهنده یک اتصالی کوچک در مدار است که نیاز به تعویض فیوز دارد (از بستن سیم به دور فیوز سوخته جداً خودداری کنید).
- تست لرزش و صدای اولیه کلاچ: در یک محیط ساکت، خودرو را روشن کرده و اجازه دهید موتور به آرامی کار کند. پنجرهها را پایین بکشید، کاپوت بالا باشد و دکمه AC را فشار دهید. به صدای موتور دقت کنید. آیا صدای “تق” کوتاهی از سمت موتور شنیده میشود؟ آیا فنهای جلوی خودرو روشن میشوند؟ اگر فنها روشن شدند اما صدای تق شنیده نشد و دور موتور تغییری نکرد، به احتمال زیاد رله سالم است اما مگنت پمپ یا سنسور فشار گاز ایراد دارد.
تجربه تعمیرکاران و بازار ایران
چرخ زدن در میان مغازههای باطریسازی قدیمی و گفتگو با متخصصان برق خودروهای چینی، نکات تجربی ارزندهای را روشن میکند. آقا مرتضی، از متخصصان باسابقه برق و الکترونیک خودرو در راسته خیابان ملت تهران، تجربه خود را درباره این سیستم اینگونه به اشتراک میگذارد:
«بسیاری از دارندگان جک J5 وقتی کولرشان روشن نمیشود، فکر میکنند باید کل پمپ را عوض کنند و هزینههای سنگینی متحمل میشوند. اما تجربه چندین ساله من در بازار نشان داده که سیمکشی این خودرو در بخش سوکت ورودی به کمپرسور، به دلیل نزدیکی به بدنه داغ موتور و حرارت منیفولد، به مرور زمان خشک و شکننده میشود. خیلی وقتها نوسانات جاده یا دستاندازها باعث میشود فیش برق اصلی کولر که به بوبین میرود شل شود یا کلاً قطع گردد. ما در گاراژ ابتدا با یک لامپ تست ساده، برق ورودی به این سوکت را چک میکنیم. در خیلی از مواقع با یک ترمیم ساده سیمکشی یا تعویض یک رله ساده، کولر ماشین مثل روز اول خنک میکند. پس همیشه به مشتری میگویم اول از پله اول شروع کن و برق سیستم را بسنج، بعد به سراغ قطعات گرانقیمت برو.»
تفاوت نسخهها در سیستم مدیریت کولر جک J5
فرآیند مدار فرمان و فعالسازی پمپ سرمایش در مدلهای مختلف جک J5 تفاوتهایی دارد که در زمان عیبیابی باید به آنها توجه کرد:
- نسخه دستی (مدلهای دندهای ۱.۵ لیتری): در این مدل، فرمان روشن شدن کولر مستقیماً از کلید فیزیکی روی داشبورد به رله و سپس به پمپ میرود. سیستم کنترلی بسیار ساده است و اگر برق به پشت پمپ نرسد، معمولاً عیب در خود کلید، فیوز یا ترموستات مکانیکی پشت داشبورد است.
- نسخه دیجیتال (مدلهای اتوماتیک ۱.۸ لیتری): در این نسخه، سیستم تهویه مطبوع مجهز به یک برد الکترونیکی دیجیتال و سنسور دمای کابین است. وقتی شما دکمه کولر را میزنید، درخواست ابتدا به واحد مدیریت اتاق (BCM) و سپس به کامپیوتر موتور (ECU) ارسال میشود. کامپیوتر موتور شرایطی مثل دمای آب، بار موتور و فشار گاز را میسنجد و در صورت تایید، رله را فعال میکند. در این مدل، خرابی سنسور دمای داخل اتاق یا اختلال در شبکه ارتباطی خودرو نیز میتواند علت روشن نشدن کمپرسور کولر جک J5 باشد، لذا عیبیابی دقیق این مدل نیازمند استفاده از دستگاه دیاگ است.
قطعات مرتبط در زنجیره استهلاک سیستم تهویه
روشن نشدن پمپ یا اختلال در کلاچ مغناطیسی آن، در صورت نادیده گرفته شدن، میتواند به قطعات زیر آسیب وارد کند:
- بلبرینگ پولی کمپرسور: پولی پمپ همواره در حال چرخش است، حتی زمانی که کولر خاموش است. اگر کلاچ به درستی آزاد نکند یا بلبرینگ پولی کچل کرده باشد، اصطکاک بالا رفته و باعث داغ شدن شدید پولی، ذوب شدن بوبین و در نهایت بریدن تسمه دینام میشود.
- تسمه دینام و سفتکن تسمه: شوکهای ناشی از کلاچ ناقص یا سفت چرخیدن پولی، فشار مضاعفی به تسمه دینام وارد کرده و موجب ترک خوردن زودرس و کاهش عمر مفید آن و فولی سفتکن میشود.
زمان مراجعه به تعمیرکار
سیستم تهویه مطبوع خودرو به دلیل بهرهگیری از مدارات برق آمپر بالا و گاز مبرد تحت فشار، نیازمند تجهیزات کارگاهی است. به منظور پیشگیری از خطراتی نظیر اتصال کوتاه و سوختن سیمکشی اصلی خودرو، آسیب به کامپیوتر مرکزی (ECU) یا پاشش ناگهانی گاز مبرد داغ به دست و چشم، از دستکاری فیشهای اصلی، یکسره کردن برق پمپ از باطری بدون فیوز محافظ، یا باز کردن لولههای فشار بالا در منزل جداً خودداری کنید. در صورت مشاهده موارد زیر، در اسرع وقت به باطریسازیهای معتبر مراجعه فرمایید:
- استشمام بوی سوختگی شدید سیم یا بلند شدن دود از داخل جعبه فیوز یا سمت تسمهها.
- روشن شدن چراغ چک موتور همزمان با فشردن کلید کولر.
- قطع شدن ناگهانی برق پشت آمپر یا سایر ادوات برقی خودرو پس از تلاش برای روشن کردن کولر.
سوالات متداول
پر بودن گاز به تنهایی کافی نیست؛ اگر سیستم الکترونیکی خودرو دچار مشکل باشد (مانند سوختن فیوز، خرابی رله کولر، سوختن بوبین کلاچ مغناطیسی یا خرابی سنسور فشار گاز)، برق به پمپ نمیرسد و در نتیجه روشن نخواهد شد.
بله، کامپیوتر خودرو (ECU) برای محافظت از موتور، اگر سنسور دمای آب نشان دهد که موتور بیش از حد داغ شده است (اورهیت)، به صورت خودکار سیستم کولر را قطع میکند تا بار اضافی از روی موتور برداشته شود.
تعمیرکاران با استفاده از مولتیمتر، مقاومت سیمپیچ بوبین را اندازه میگیرند. اگر مقاومت بینهایت باشد یا با دادن برق مستقیم ۱۲ ولت به سوکت پمپ، صفحه کلاچ به سمت پولی جذب نشود، بوبین سوخته است.
در مدلهای اتوماتیک، اگر سنسور دمای داخل کابین کثیف شده یا خراب باشد و دمای اتاق را به اشتباه خنک گزارش کند، برد دیجیتال فرمان روشن شدن پمپ را صادر نمیکند. این ایراد با دیاگ زدن مشخص میشود.
تسمه دینام نیروی چرخشی موتور را به پولی پمپ منتقل میکند. اگر تسمه شل باشد، پولی سر میخورد و نمیتواند پمپ را بچرخاند و اگر تسمه بریده باشد، پولی اصلاً نمیچرخد که در این حالت چراغ باطری نیز روی داشبورد روشن میشود.
نتیجهگیری
کالبدشکافی دقیق نشان میدهد که دستیابی به علت روشن نشدن کمپرسور کولر جک J5 مستلزم بررسی گامبهگام مدارات فرمان الکتریکی و کنترل هیدرولیکی است. این اختلال برخلاف تصور اولیه، به ندرت ناشی از سوختن کامل خود پمپ مکانیکی است و بیشتر ریشه در نقایص سادهتر اما حیاتی مانند سوختن رلهها و فیوزها، شل شدن سوکتها، خرابی بوبین کلاچ مغناطیسی و یا تخلیه گاز مبرد به دلیل نشتیهای ریز دارد. سیستم تهویه مطبوع جک J5 در صورت پایش دورهای برق خودرو، تعویض منظم فیلتر کابین و اطمینان از سلامت رلهها، سرمای پایدار و مطلوبی را برای سرنشینان فراهم میسازد.
از اینکه این مقاله فنی و راهنمای جامع عیبیابی را در مجله تخصصی جک یار مطالعه کردید، از شما سپاسگزاریم. تجربیات و چالشهای تعمیرگاهی شما عزیزان، بهترین راهنما برای سایر مالکان این خودرو است. آیا جک J5 شما هم تاکنون با مشکل کلاچ نکردن پمپ کولر مواجه شده است؟ برای حل آن چه اقدامی انجام دادید و ایراد از کدام قطعه بود؟ لطفاً دیدگاهها و سوالات خود را در بخش نظرات در پایین همین صفحه بنویسید تا کارشناسان و مهندسان فنی جک یار در کوتاهترین زمان ممکن به شما پاسخ دهند.
