جک J5، چه در نسخه ۱.۵ لیتری دندهای با موتور مکرون و چه در مدل ۱.۸ لیتری اتوماتیک پرقدرت خود، سالهاست که به عنوان یکی از خودروهای خانوادگی، نرم و خوشرکاب در جادهها و شهرهای ایران جا خوش کرده است. فضای جادار کابین و سواری باکیفیت این خودرو، رانندگی را در مسیرهای طولانی لذتبخش میکند. اما تمام این محاسن در یک ظهر داغ مردادماه، در ترافیک سنگین اتوبانهای تهران یا جادههای سوزان جنوب کشور، تحتالشعاع عملکرد سیستم تهویه مطبوع قرار میگیرد. رانندگی بدون سرمای مطلوب، کابین جادار این خودرو را به یک کوره داغ تبدیل میکند. متاسفانه، پیدا کردن علت باد گرم زدن کولر جک J5 به عنوان کلمه کلیدی اصلی و حیاتی این مقاله، دغدغه بسیاری از مالکان این خودرو در فصول گرم سال است. سیستم سرمایش این خودرو ساختار نسبتاً حساسی دارد که در صورت بروز کوچکترین اختلال در فشار گاز، فرفر فنها یا سیمکشی، فرآیند خنکسازی را متوقف کرده و شروع به پرتاب باد ولرم یا گرم میکند. ما در مجله تخصصی خودرویی جک یار—به عنوان مرجع فنی و بانک اطلاعاتی جامع قطعات و عیوب خودروهای جک در ایران—کمر همت بستهایم تا این مشکل را به صورت موشکافانه پایش و کالبدشکافی کنیم.
برای درک بهتر ریشه این عیب، بد نیست پای صحبت قدیمیهای صنف باطریسازی و کولر خودرو در حوالی میدان ژاله و خیابان امیرکبیر تهران بنشینیم. اوستا قادر، که موهایش را در گاراژهای قدیمی خنککننده خودرو سفید کرده و به خوشنامی و عیبیابی دقیق در بازار شهرت دارد، درباره این خودرو تجربه جالبی را به زبان بازاری بیان میکند: «پسر جان، سیستم کولر این ماشینهای مونتاژی مثل جک، مثل ساعت دیواری قدیمی ظریف است. راننده بندهخدا سر ظهر میآید و میگوید اوستا قادر، کولر ماشینم تا دیروز یخچالی کار میکرد، اما امروز یکهو شروع کرد به زدن باد گرم اگزوز! نگاه میکنی میبینی گاز ماشین فول است، اما چون رله فن خنککننده جلو چسبانده یا بوبین کلاچ کمپرسور خسته شده و چسبندگی ندارد، سیستم قطع کرده است. کولر ماشین بازیچه نیست که هر روز یک کپسول گاز فیک چینی درونش خالی کنی و بگویی درست شد؛ اگر مغزی سیستم یعنی همان کمپرسور و رادیاتور جلو راه نفس نداشته باشند، کل سیستم قفل میکند. پول یک سرویس و شستشوی اصولی رادیاتور کولر، یکصدم قیمت سوختن کمپرسور نو نیست؛ پس کار را از ریشه درست کن!»
جدول عیبیابی علت باد گرم زدن کولر جک J5
برای اینکه پیش از مطالعه بخشهای تفصیلی و تخصصی، یک نقشه راه و دید کلی از وضعیت سیستم تهویه مطبوع خودروی خود داشته باشید، جدول زیر ارتباط مستقیم بین نشانهها، علل فنی زیرپوستی و قطعات متهم در این اختلال را نشان میدهد:
| نشانه مشهود در کابین جک J5 | وضعیت و زمان دقیق بروز مشکل | علت فنی و زیرپوستی اختلال | قطعه یا بخش متهم سیستم |
| پرتاب باد کاملاً گرم و داغ | به محض فشردن کلید کولر (AC) در تمامی دورها | عدم درگیری پولی با شفت اصلی یا خالی شدن کامل گاز مبرد | کلاچ مغناطیسی کمپرسور / لولههای آلومینیومی |
| باد ولرم در حالت درجا و خنک شدن در حرکت | هنگام توقف پشت چراغ قرمز یا ترافیک سنگین | عدم عملکرد دور تند فنها یا کثیفی شدید پرههای رادیاتور | موتور فنهای خنککننده / کندانسور جلو |
| سرمای عالی در ابتدای کار و گرم شدن بعد از ۱۵ دقیقه | پس از رانندگی مداوم در اتوبان یا جاده | یخ زدن سطح اواپراتور به دلیل عدم قطع اتوماتیک مدار | سنسور دمای اواپراتور (ترموستات اتاق) |
| صدای ناهنجار جیغ یا تقتق از کاپوت | همزمان با روشن کردن دکمه کولر روی داشبورد | خرابی بلبرینگ پولی یا کچل کردن پیستونهای داخلی پمپ | مجموعه کمپرسور / تسمه دینام و کولر |
| کاهش شدید پرتاب هوای خنک و بوی خاک | در تمامی حالتهای عملکرد فن دمنده اتاق | انسداد شدید مجاری هوای ورودی به دلیل تجمع گرد و غبار | فیلتر هوای کابین / بلوور فن داشبورد |
نشانههای خراب شدن سیستم تهویه مطبوع جک J5
سیستم خنککننده این خودرو معمولاً پیش از قطع کامل عملکرد خود و تولید باد گرم، سیگنالها و نشانههای هشداردهندهای صادر میکند که توجه به آنها مانع از سوختن قطعات گرانقیمت میشود:
- روشن نشدن یا چشمک زدن چراغ کوچک روی کلید AC: این حالت نشاندهنده خطای الکترونیکی یا فعال شدن سوئیچ فشار گاز (فشنگی سه کاره) است که به کامپیوتر خودرو اعلام میکند فشار گاز مبرد خارج از محدوده ایمن است و اجازه درگیری به کمپرسور داده نمیشود.
- نوسان دور موتور و افت توان شدید: در حالت عادی با روشن شدن کولر، واحد کنترل الکترونیکی موتور (ایسییو) دور موتور را کمی بالا میبرد. اما اگر با زدن دکمه کولر، موتور خودرو شروع به ریپ زدن کند، نشاندهنده بار مکانیکی بیش از حد کمپرسور به دلیل گیرپژ نسبی قطعات داخلی آن است.
- شنیده شدن صدای هیس مداوم از پشت داشبورد: اگر به محض روشن کردن کولر، صدایی شبیه به فرار باد یا فشفش طولانی از سمت شاگرد شنیده شود، نشانه بارز کمبود گاز مبرد در مدار و عملکرد ناقص شیر انبساط است.
- گرم و شرجی شدن ناگهانی هوای اتاق: این نشانه گویای آن است که کلاچ کمپرسور در اثر داغ شدن بوبین، چسبندگی مغناطیسی خود را از دست داده و پمپ از مدار خارج شده است، در حالی که فنهای اتاق همچنان هوای محیط را به داخل میدمند.
کالبدشکافی قطعات مضنون و راه حلهای فنی
مدار سرمایش جک J5 یک سیستم هیدرولیکی بسته است که بر اساس قوانین ترمودینامیک کار میکند. برای درک ریشهای عیوب، قطعات اصلی این زنجیره را کالبدشکافی و تحلیل فنی میکنیم.

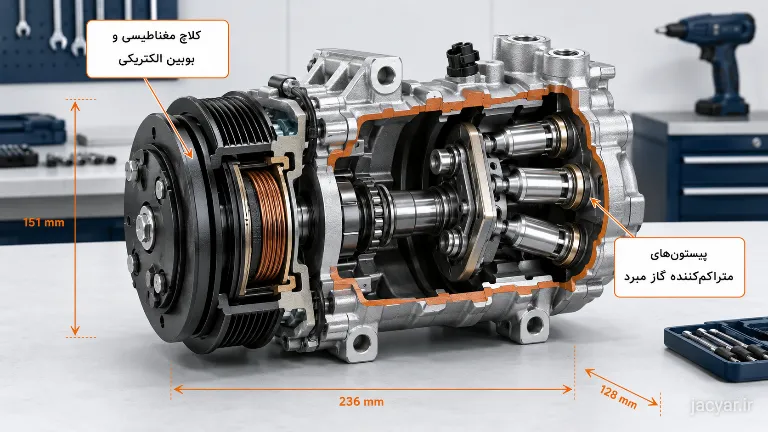

۱. کمپرسور کولر و کلاچ مغناطیسی
این قطعه پمپ اصلی سیستم است که گاز کمفشار را از اواپراتور مکش کرده، آن را متراکم و تبدیل به گاز پرفشار و داغ میکند تا در ادامه چرخه خنک شود.
کارکرد فنی و عیبیابی: نیرو از طریق تسمه دینام به پولی کمپرسور متصل است. وقتی دکمه کولر زده میشود، جریان الکتریسیته وارد بوبین (آهنربای الکتریکی) شده و صفحه کلاچ را به پولی میچسباند تا شفت پمپ به حرکت درآید. یکی از شایعترین علل باد گرم زدن کولر جک J5، سوختن این بوبین یا افزایش فاصله (گپ) بین صفحه کلاچ و پولی در اثر سایش است. همچنین ضعیف شدن پیستونهای داخلی پمپ مانع از بالا رفتن فشار گاز میشود. راه حل فنی، تست ولتاژ ورودی به بوبین با لامپ تست است. اگر برق وجود داشت اما کلاچ درگیر نشد، بوبین یا کلاچ خراب است و خوشبختانه در بازار ایران بدون نیاز به تعویض کامل کمپرسور، قابل تعمیر و تعویض است.

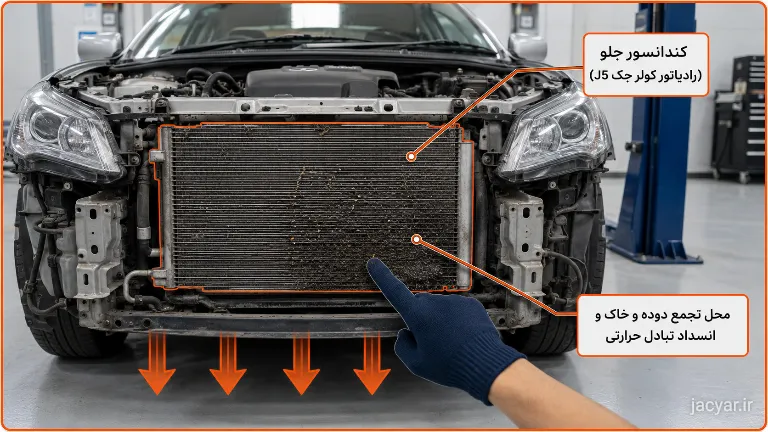

۲. کندانسور یا رادیاتور کولر جلو (AC Condenser)
کندانسور یک مبدل حرارتی آلومینیومی با مجاری بسیار ریز و پرههای زیگزاگی است که در پیشانی خودرو، دقیقاً جلوی رادیاتور آب نصب میشود تا حرارت گاز پرفشار را به کمک باد ناشی از حرکت ماشین و فنها دفع کند.
کارکرد فنی و عیبیابی: گاز داغ در کندانسور خنک شده و تبدیل به مایع پرفشار میشود. از آنجا که جک J5 ارتفاع نسبتاً کمی دارد، رادیاتور جلوی آن مستعد جذب گرد و خاک، حشرات، برگها و سنگریزههای جاده است. انسداد این شبکهها مانع از عبور هوا و خنک شدن گاز میشود. وقتی گاز خنک نشود، فشار مجاز مدار (حدود ۲۵۰ پیاسآی) رد شده و فشنگی سهکاره برای جلوگیری از ترکیدن شلنگها، فرمان قطع کمپرسور را صادر میکند؛ در نتیجه کولر باد گرم میزند. راه حل، شستشوی سالانه کندانسور با مواد شوینده مخصوص و فشار آب ملایم کارواش است تا پرههای آلومینیومی خم نشوند.

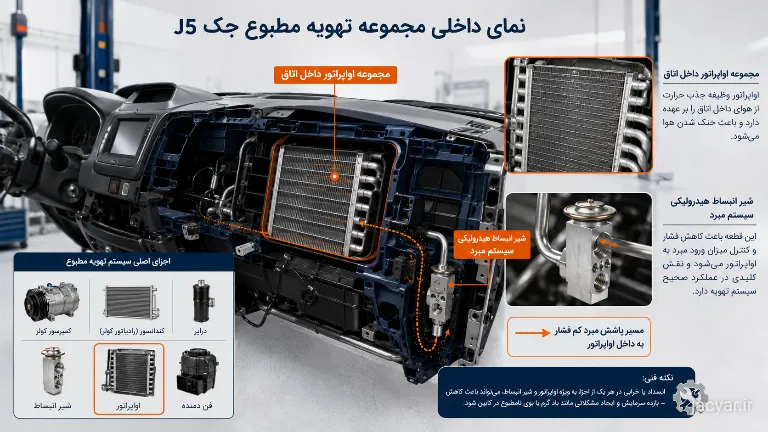

۳. شیر انبساط و اواپراتور
شیر انبساط مایع پرفشار خروجی از کندانسور را به صورت پودر کمفشار درون اواپراتور (رادیاتور کوچک داخل داشبورد) اسپری میکند که این افت فشار ناگهانی، دمای اواپراتور را تا نزدیک صفر درجه کاهش میدهد.
کارکرد فنی و عیبیابی: هوای اتاق توسط بلوور فن از میان پرههای یخزده اواپراتور عبور کرده و خنک میشود. اگر فیلتر کابین جک J5 به موقع تعویض نشود، پرز و گردباد روی اواپراتور نشسته و لایهای از گل ایجاد میکند که مانع انتقال سرما به هوا میشود. همچنین خرابی یا گرفتگی سوزن شیر انبساط، چرخه مبرد را قفل میکند. اگر بعد از مدتی رانندگی باد کولر قطع شود، سنسور دمای اواپراتور (ترموستات) خراب است که اجازه استراحت به سیستم نداده و باعث یخ زدن کامل و مسدود شدن جریان هوا میشود. راه حل، تعویض دوره ای فیلتر کابین و شستشوی مجاری هوا با اسپریهای آنتیباکتریال است.
۴. نشتی گاز مبرد در مدار و لولههای انتقال
گاز مبرد R134a به عنوان سیال واسطه در این سیستم جریان دارد و هرگونه کاهش حجم آن، چرخه سرمایش را با شکست مواجه میکند.
کارکرد فنی و عیبیابی: سیستم کولر جک J5 دارای لولههای آلومینیومی صلب و بخشهای شلنگی لاستیکی انعطافپذیر است. به دلیل لرزشهای موتور و کوبشهای جلوبندی در چالههای ایران، اورینگهای اتصال در اتصالات کمپرسور یا لوله بلندی که از زیر شاسی عبور میکند، دچار ترکهای میکروسکوپی و نشتی گاز میشوند. وقتی حجم گاز کم شود، فشار مدار افت کرده و باد کولر ولرم میشود و در نهایت با تخلیه کامل، کمپرسور کلاچ نمیکند. راه حل اصولی، تزریق گاز همراه با مایع ردیاب فلورسنتی (رنگ مخصوص فرابنفش) و پایش مدار زیر نور لامپ یووی برای کشف نقطه دقیق نشت پیش از شارژ مجدد گاز است.
راهنمای تست ساده توسط مالک خودرو
شما به عنوان مالک خودرو میتوانید بدون نیاز به باز کردن قطعات حساس یا داشتن ابزارهای تخصصی باطریسازی، با دو تست ساده و ایمن، وضعیت کلی سیستم تهویه خودروی خود را ارزیابی کنید:
- آزمایش چشمی درگیری کلاچ کمپرسور: خودرو را روشن کرده و در حالت درجا قرار دهید. درب کاپوت را باز کنید و به سمت چپ موتور (سمت تسمهها) نگاه کنید. پولی کمپرسور کولر را پیدا کنید که تسمه روی آن میچرخد. از یک نفر بخواهید دکمه AC را درون کابین روشن کند. در این لحظه باید یک صدای “تق” واضح از سمت پمپ شنیده شود و بخش مرکزی و پیشانی پولی که تا قبل از این ثابت بود، شروع به چرخش همزمان با تسمه کند. اگر با روشن شدن دکمه، صفحه مرکزی همچنان ثابت ماند، مطمئن میشوید که ایراد از سیستم کلاچ، رله کولر یا خالی بودن گاز است.
- تست اختلاف دمای لولههای دوقلو زیر کاپوت: پس از ۵ دقیقه کارکرد مداوم کولر در حالت درجا، موتور را خاموش کنید. سوئیچ را بردارید و با احتیاط کامل به لولههای آلومینیومی کولر که از دیواره اتاق (پشت موتور سمت شاگرد) خارج شدهاند نگاه کنید. دو لوله دیده میشود؛ یکی ضخیمتر و دیگری باریکتر. لوله ضخیم (مسیر برگشت گاز) را لمس کنید. این لوله باید کاملاً سرد، تگری و مرطوب باشد. لوله باریک (مسیر رفت مایع) باید گرم یا داغ باشد. اگر هر دو لوله همدما و ولرم بودند، گاز سیستم تخلیه شده یا چرخه هیدرولیکی مبرد متوقف است.
تجربه تعمیرکاران و بازار ایران
شنیدن تجربیات استادکارهای باسابقه بازار تهران و راستههای تخصصی شهرهای مختلف، تفاوت میان یک عیبیابی ارزانقیمت با تعویض قطعات بیهوده را مشخص میکند. اوستا محمود، از برقکاران و کولرسازان قدیمی خیابان ملت و پاساژ طوس در بازار چراغبرق، تجربه عینی خود از این خودرو را اینگونه بازگو میکند:
«بسیاری از دارندگان جک J5 زمانی که با مشکل باد گرم مواجه میشوند، اولین کاری که میکنند مراجعه به ایستگاههای شارژ گاز صلواتی یا کنار جادهای است! راننده میآید مغازه من و میگوید اوستا، دو بار گاز زدم، تعمیرکار گفته کمپرسورت سوخته و باید پنج میلیون خرج کنی. سیستم را که باز میکنم میبینم گاز کاملاً پر است اما فیوز شماره ۱۵ کولر در جعبه فیوز داخل کاپوت سوخته یا رله شیشهای فن خنککننده جلو به دلیل آمپر کشیدن چسبانده است! وقتی رله میچسبد، فنها روی دور تند نمیروند، فشار گاز در ترافیک بالا میرود و ایسییو دستور قطع کلاچ را میدهد. در ۹۰ درصد مواقع در خودروی جک J5، علت باد گرم زدن کولر، ضعف در رلههای فن یا سوختن بوبین کلاچ کمپرسور است، نه خرابی خود پمپ. پس مالکان عزیز قبل از خرید کمپرسور نو، حتماً از یک باطریساز ماهر بخواهند جعبه فیوز و سلامت رلهها را با نقشه الکترونیکی خودرو چک کند.»
تفاوت نسخهها در سیستم کولر جک J5
یکی از نکات کلیدی در ریشهیابی علت باد گرم زدن کولر جک J5، توجه به تفاوت ساختاری سیستم کنترل تهویه مطبوع در نسخههای دندهای و اتوماتیک این خودرو است که فرآیند عیبیابی الکترونیکی آنها را متمایز میکند:
- نسخه ۱.۵ لیتری دندهای (موتور میتسوبیشی): سیستم کولر در این مدل کاملاً دستی و مکانیکی است. کنترل دما و سرعت باد با پرتاب لولههای سیمی و کلیدهای چرخشی ساده انجام میشود. مدار فرمان الکترونیکی بسیار سادهای دارد و عیوب آن بیشتر به بخشهای فیزیکی مانند رلهها، فیوزها و قطعکن مکانیکی ترموستات پشت اواپراتور مربوط میشود.
- نسخه ۱.۸ لیتری اتوماتیک: این مدل مجهز به سیستم تهویه مطبوع اتوماتیک دیجیتال است. در این نسخه، یک نمایشگر دیجیتال روی کنسول وسط قرار دارد و واحد کنترل تهویه مستقل (پنل کولر دیجیتال) با کامپیوتر مرکزی خودرو (بسیام) در ارتباط است. این سیستم دارای دو سنسور کلیدی است: سنسور دمای داخل اتاق و سنسور تابش نور خورشید روی داشبورد. گاهی اوقات در مدل اتوماتیک، علت باد گرم زدن کولر به خرابی سنسور دمای کابین برمیگردد؛ این سنسور به اشتباه دمای اتاق را سرد تشخیص میدهد و فرمان قطع کمپرسور را صادر میکند، در حالی که اتاق داغ است. عیبیابی این نسخه حتماً نیازمند اتصال دستگاه عیبیاب (دیاگ) و چک کردن پارامترهای سنسورهای محیطی است.
قطعات مرتبط مدار کولر و موتور جک J5
بیتوجهی به علائم افت سرمایش و اصرار بر کارکرد کولر در زمان خرابی، قطعات گرانقیمت زیر را در یک واکنش زنجیرهای تخریب میکند:
- تسمه دینام و کولر (Drive Belt): اگر بلبرینگ پولی کمپرسور به دلیل فرسودگی سفت شده یا پمپ دچار گیرپژ داخلی باشد، اصطکاک تسمه به شدت بالا رفته، تسمه داغ میشود و در حین رانندگی پاره میشود که نتیجه آن قطع شدن شارژ باطری و از کار افتادن واترپمپ است.
- رادیاتور آب و واشر سرسیلندر: عدم کارکرد درست فنهای جلو در زمان روشن بودن کولر، باعث حبس حرارت در رادیاتور آب خودرو میشود. بالا رفتن ناگهانی آمپر آب در ترافیک، ریسک دفرمگی سرسیلندر و سوختن واشر سرسیلندر جک J5 را به شدت افزایش میدهد.
- دینام و سیستم سیمکشی: بوبینهای نیمسوز شده در کلاچ کمپرسور، جریان الکتریکی (آمپر) بسیار بالایی از شبکه برق خودرو میکشند که این امر موجب داغ شدن سیمکشی مدار تهویه و فشار مضاعف به دیودهای دینام خودرو میشود.
زمان مراجعه به تعمیرکار تخصصی
سیستم تهویه مطبوع خودرو به دلیل کارکرد در فشار و دمای بالا و بهرهگیری از سیال مبرد شیمیایی، قطعهای حساس است. توصیه اکید میشود که به دلیل خطرات ناشی از سوختگی پوست با مایع مبرد، پاشش روغن تحت فشار به چشم یا ریسک اتصال کوتاه در سیمکشیهای آمپر بالای فن، از باز کردن شلنگها، دستکاری فشنگی گاز یا تلاش برای تزریق گاز بدون ابزارهای کارگاهی در خانه جداً پرهیز کنید. در صورت مشاهده نشانههای زیر، فوراً کولر را خاموش کرده و به مراکز تخصصی برق و باطریسازی مراجعه کنید:
- استشمام بوی شدید سوختگی پلاستیک یا سیم از زیر کاپوت به محض زدن دکمه کولر.
- بالا رفتن سریع آمپر آب موتور به محض روشن شدن کولر در ترافیک شهری.
- شنیدن صدای شدید اصطکاک فلز به فلز یا لرزش غیرعادی بدنه موتور همزمان با کارکرد کولر.
- مشاهده نشت مایع روغنی سبزرنگ یا چرب از اتصالات لولههای کولر زیر کاپوت.
سوالات متداول
این حالت نشانه بارز عدم تبادل حرارتی مناسب در رادیاتور جلو (کندانسور) است. شایعترین علت آن کثیف بودن مجاری کندانسور یا از کار افتادن دور تند فنهای خنککننده جلو به دلیل سوختن رلههای فن در جعبه فیوز است.
بله، وقتی حجم گاز مبرد در مدار کاهش مییابد، جریان سیال در زمان عبور از شیر انبساط دچار تلاطم و افت فشار نامتعادل شده و صدایی شبیه به فرار باد یا هیس مداوم تولید میکند که هشداری برای وجود نشتی در سیستم است.
این ایراد معمولاً به دو دلیل رخ میدهد: اول خرابی سنسور دمای اواپراتور (ترموستات) که دمای واقعی را تشخیص نمیدهد، و دوم داغ شدن شدید بوبین کلاچ کمپرسور که باعث میشود مغناطیس آن بعد از گرم شدن ضعیف شده و پولی را رها کند.
فیلتر کابین باید حداکثر هر ۱۰,۰۰۰ کیلومتر یا با شروع فصل گرما تعویض شود. کثیفی این فیلتر مستقیماً حجم هوای عبوری را کاهش داده و علیرغم یخ بودن اواپراتور، پرتاب باد خنک به داخل کابین را بسیار ضعیف میکند.
خیر، مولکولهای گاز مبرد بسیار ریز هستند و اگر کوچکترین ترک یا خرابی در اورینگها وجود داشته باشد، گاز جدید ظرف چند روز یا چند هفته کاملاً تخلیه شده و مجدداً کولر باد گرم خواهد زد. حتماً ابتدا باید نشتیابی با رنگ فرابنفش انجام شود.
روشن شدن کولر بار حرارتی و مکانیکی زیادی به موتور وارد میکند. اگر فنهای خنککننده جلو به درستی کار نکنند یا رادیاتور آب خودرو جرم گرفته باشد، سیستم توانایی دفع این گرمای مضاعف را نداشته و آمپر آب فوراً بالا میرود.
نتیجهگیری
کالبدشکافی دقیق و فنی نشان میدهد که پیدا کردن علت باد گرم زدن کولر جک J5 نیازمند یک نگاه سیستمی و زنجیرهای است. از نقایص الکترونیکی ظریف مانند سوختن فیوزها و رلههای دور تند فنهای جلو گرفته تا افت فشار ناشی از نشتیهای ریز لولههای آلومینیومی و ضعیف شدن بوبین کلاچ مغناطیسی کمپرسور، همگی میتوانند سرمای یخچالی این سدان کرمان موتور را با باد گرم اگزوز جایگزین کنند. سیستم تهویه مطبوع جک J5 در صورت شستشوی سالانه کندانسور، تعویض به موقع فیلتر کابین و استفاده از قطعات یدکی بااصالت شرکتی، یکی از پایدارترین و مطبوعترین سرمایشها را در میان خودروهای همرده خود به نمایش میگذارد و سفری خنک و آرام را در دل تابستان برای خانواده شما تضمین میکند.
از اینکه این مقاله تخصصی و جامع عیبیابی را در مجله خودرویی جک یار مطالعه فرمودید، صمیمانه سپاسگزاریم. دانش، تجربیات عینی و چالشهای تعمیرگاهی شما مالکان و رانندگان عزیز، ارزشمندترین سرمایه برای ارتقای سطح فنی کل جامعه جکسواران ایران است. آیا جک J5 شما هم تا به حال در اوج گرما با مشکل باد ولرم یا قطع شدن ناگهانی کولر مواجه شده است؟ برای حل آن به سراغ تعویض رلهها رفتید یا ایراد از نشت گاز زیر شاسی بود؟ لطفاً نظرات، دیدگاهها و سوالات فنی خود را در بخش کامنتها در پایین همین صفحه بنویسید تا مهندسان ارشد و کارشناسان فنی جک یار در کوتاهترین زمان ممکن شما را راهنمایی کنند.
