به مجله تخصصی جک یار، مرجع اول و آخر دارندگان خودروهای جک در ایران خوش آمدید. اگر صاحب یک جک S5 هستید، احتمالاً میدانید که این کراساوور توربوشارژ چقدر به هوای ورودی و سیستم سوخترسانیاش حساس است. یکی از قطعات حیاتی که میتواند لذت رانندگی با این خودرو را به یک کابوس تبدیل کند، مجموعه دریچه گاز و سنسور آن است.
شناخت علائم خرابی سنسور دریچه گاز جک S5 به شما کمک میکند تا قبل از آسیب رسیدن به موتور و تحمیل هزینههای نجومی، مشکل را در نطفه خفه کنید. در بازار چراغ برق و تعمیرگاههای تخصصی همیشه یک حرف معروف هست:
“ماشینی که سنسور دریچه گازش ایراد داره، مثل اسبیه که نفس نداره؛ هرچی شلاقش میزنی راه نمیره که نمیره!”
در این مقاله کاملاً تخصصی، به عنوان یک مهندس مکانیک و کسی که سالها دست به آچار ماشینهای کرمان موتور بوده، قصد دارم تمام زیروبم خرابی این قطعه، نحوه عیبیابی و ترفندهای بازار را برای شما کالبدشکافی کنم.
جدول خلاصه عیبیابی دریچه گاز جک S5
قبل از اینکه وارد بحثهای فنی و سنگین شویم، در جدول زیر خلاصهای از رایجترین نشانهها، علتها و قطعات درگیر در سیستم گاز خوردن جک S5 را برای شما آماده کردهایم. اگر وقت ندارید کل مقاله را بخوانید، این جدول چراغ راه شماست.
| نشانه و علامت ظاهری (مشکل) | علت احتمالی در جک S5 | قطعه اصلی یا مرتبط |
|---|---|---|
| نوسان شدید دور موتور در حالت درجا | کثیفی دریچه گاز یا خطای ارسال ولتاژ | سنسور موقعیت دریچه گاز (TPS) / پولکی دریچه |
| کپ کردن موتور هنگام شروع حرکت | عدم هماهنگی پدال گاز برقی و دریچه | مجموعه دریچه گاز برقی (ETB) / مپ سنسور |
| گاز خوردن بیدلیل و بالا ماندن دور موتور | گیر کردن دریچه یا نشتی هوا از منیفولد | سنسور دریچه گاز / اورینگهای منیفولد هوا |
| روشن شدن چراغ چک + افت توان (Limp Mode) | قطع شدن ارتباط شبکه CAN با دریچه | سوکت سنسور / سیمکشی / ECU |
| تاخیر زیاد بین فشردن پدال و شتابگیری | کالیبره نبودن یا فرسودگی سنسور | سنسور پدال گاز / سنسور دریچه گاز |

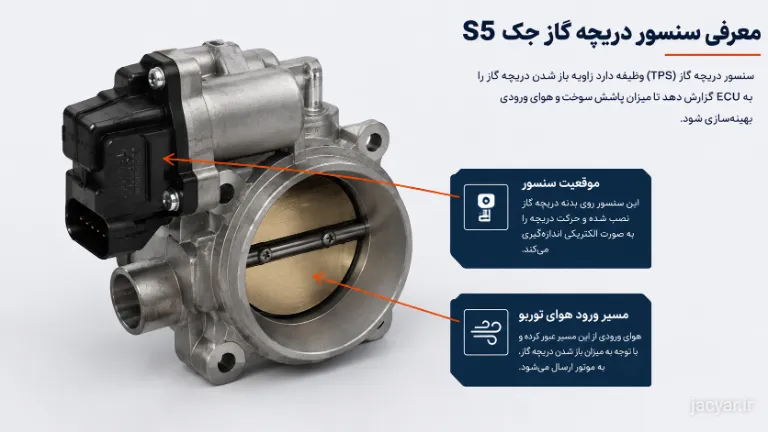

سنسور دریچه گاز (TPS) جک S5 چیست؟
در خودروهای نسل قدیم، وقتی شما پدال گاز را فشار میدادید، یک سیم فلزی کشیده میشد و دریچه هوا را باز میکرد. اما در جک S5 (چه نسخه دندهای ۲ لیتری توربو و چه نسخه اتوماتیک)، ما با سیستم دریچه گاز برقی (Electronic Throttle Body) روبهرو هستیم.
در این سیستم سیمی در کار نیست. وقتی شما پدال گاز را فشار میدهید، یک سنسور زیر پدال، میزان فشار پای شما را به کامپیوتر خودرو (ECU) گزارش میدهد. ECU این اطلاعات را پردازش کرده و به موتور الکتریکیِ روی دریچه گاز دستور میدهد تا پولکی (پروانه) دریچه را باز کند.
علائم خرابی سنسور دریچه گاز جک S5
وقتی این قطعه حساس دچار استهلاک، کثیفی یا خرابی الکترونیکی شود، رفتار موتور جک S5 کاملاً به هم میریزد. در ادامه مهمترین علائم را با هم بررسی میکنیم:
۱. کپ کردن و تاخیر کلافهکننده در گاز خوردن
شاید شایعترین شکایتی که مالکان جک S5 در تعمیرگاهها دارند همین باشد. شما پشت چراغ قرمز هستید، چراغ سبز میشود، پدال را فشار میدهید اما ماشین با یک مکث یک الی دو ثانیهای، ناگهان از جا کنده میشود. این اتفاق به این دلیل میافتد که سنسور TPS نمیتواند تغییر زاویه دریچه را با سرعت و دقت به ECU ارسال کند. ECU در تنظیم مخلوط سوخت و هوا دچار تاخیر میشود و موتور اصطلاحاً “کپ” میکند. (البته دقت کنید که مقداری تاخیر به خاطر ذات موتورهای توربوشارژ یا همان توربو لگ طبیعی است، اما مکثِ همراه با ریپ زدن غیرطبیعی است).
برای بررسی سایر دلایل، علت کپ کردن جک S5 هنگام شتابگیری را بخوانید.
۲. نوسان دور موتور (بازی کردن عقربه دورسنج)
صبح ماشین را روشن میکنید و میبینید عقربه دور موتور (RPM) روی ۱۰۰۰ ثابت نمیماند. مدام بین ۸۰۰ تا ۱۲۰۰ بالا و پایین میپرد و ماشین لرزش خفیفی دارد. این یعنی سنسور دریچه گاز اطلاعات متناقضی به کامپیوتر میفرستد و ECU برای جلوگیری از خاموش شدن موتور، مدام زاویه دریچه را تغییر میدهد.
۳. گاز خوردن بیدلیل موتور در حالت خلاص
گاهی ماشین را خلاص میکنید یا پشت ترافیک کلاچ میگیرید (در نسخه دندهای)، اما دور موتور روی ۲۰۰۰ یا ۳۰۰۰ گیر میکند و پایین نمیآید! این حالت بسیار خطرناک و آزاردهنده است و مستقیماً به خرابی سنسور دریچه گاز یا گیر کردن مکانیکی پولکی دریچه گاز برمیگردد.
۴. افت شدید توان و روشن شدن چراغ چک (Limp Mode)
اگر سنسور کاملاً مرخص شود یا اتصالی کند، ECU برای محافظت از موتور توربوشارژِ حساسِ جک S5، ماشین را وارد حالت اضطراری (Limp Mode) میکند. در این حالت چراغ چک روشن میشود، چراغ EPC (در برخی مدلها) اخطار میدهد و دور موتور از یک حد خاص (مثلاً ۳۰۰۰ دور) بالاتر نمیرود. حتی اگر پدال را تا انتها فشار دهید، ماشین بیشتر از سرعت خاصی راه نمیرود.
برای آشنایی با سایر کدهای خطا، راهنمای دیاگ جک S5 را مطالعه کنید.
علت خرابی سنسور دریچه گاز جک S5
چرا سنسور دریچه گاز جک S5 خراب میشود؟ در بازار ایران چند عامل اصلی برای این موضوع وجود دارد:
- کربن گرفتن و جرم بستن دریچه: به دلیل کیفیت بنزین و همچنین برگشت بخارات روغن موتور (مخصوصاً در موتورهای توربو)، بعد از حدود ۴۰ تا ۵۰ هزار کیلومتر، پشت پروانه دریچه گاز پر از دوده و روغن میشود. این جرمها باعث میشوند دریچه به درستی بسته نشود و سنسور را به اشتباه بیندازد.
- شستشوی غیراصولی موتور (موتورشویی): گرفتن آب با فشار بالا (کارواش) روی قطعات الکترونیکی جک S5 سم است! نفوذ آب به سوکت سنسور دریچه گاز باعث سولفاته شدن پینها و قطعی ارتباط شبکه میشود.
- فرسودگی مدار کربنی داخل سنسور: به مرور زمان و در اثر کارکرد بالا، مسیرهای مقاومتی داخل سنسور ساییده میشوند و در نقاط خاصی (معمولاً در دورهای پایین که پدال بیشتر در آن نقطه قرار دارد) قطع و وصل میشوند.
تجربه مکانیکهای ایران از تعمیر دریچه گاز
در تعمیرگاههای تخصصی تهران و شهرهای بزرگ، وقتی یک جک S5 با مشکل گاز نخوردن وارد میشود، مکانیکهای خبره رویکرد خاصی دارند. یکی از همکاران و اساتید باسابقه در بازار چراغ برق همیشه یک نصیحت طلایی دارد:
“داداش من، ماشینت که کپ میکنه سریع نرو یه دریچه گاز کامل یا سنسور بخر که خرجت سر به فلک بکشه! تو ماشینای چینی مثل جک، تو ۸۰ درصد مواقع مشکل از شل شدن سوکت سنسور یا جرم گرفتن خود دریچهست. یه اسپری انژکتورشور و یه آداپتیشن با دیاگ، ماشینت رو صفر میکنه!”
این یک واقعیت است. به دلیل یکپارچه بودن دریچه گاز برقی در جک S5، معمولاً سنسور به صورت جداگانه در بازار به سختی پیدا میشود یا تعویض آن سخت است و فروشندگان پیشنهاد تعویض کل مجموعه دریچه گاز را میدهند. پس قبل از دست به جیب شدن، حتماً عیبیابی اصولی انجام دهید.
آموزش تست سنسور دریچه گاز جک S5
ما در “جک یار” به هیچ وجه توصیه نمیکنیم که قطعات حساس موتور را خودتان باز کنید، اما میتوانید به عنوان یک مالک آگاه، بررسیهای اولیه را انجام دهید:
- بررسی چشمی سوکت: کاور روی موتور را بردارید. دریچه گاز بین منیفولد هوا و لوله خرطومی فیلتر هوا قرار دارد. سوکت برق آن (که معمولاً ۶ پین است) را چک کنید. آیا سیمها لخت شدهاند؟ آیا سوکت به درستی جا خورده و خار آن سالم است؟
- تست با اسپری کنتاکتشور: در صورت خاموش بودن کامل ماشین و برداشتن سر باتری، میتوانید سوکت را جدا کرده و با اسپری “خشک” ناهید (نه اسپری چرب) پینها را تمیز کنید.
- بررسی میزان جرم: با باز کردن بست لوله خرطومی هوا، میتوانید داخل دریچه را با چراغ قوه ببینید. اگر لبههای پولکی سیاه و روغنی بود، ماشین نیاز به سرویس دریچه گاز دارد.
تفاوت دندهای و اتوماتیک در این خرابی
باید توجه داشته باشید که موتور جک S5 دندهای (۲ لیتری توربو) با جک S5 اتوماتیک (در نسخههای ۲ لیتری و بعداً ۱.۵ لیتری TGDI) تفاوتهای نرمافزاری و بعضاً سختافزاری دارند. در نسخههای اتوماتیک، ارتباط سنسور دریچه گاز با گیربکس اتوماتیک (TCU) بسیار حیاتی است.
اگر سنسور دریچه گاز در جک S5 اتوماتیک خراب شود، گیربکس نمیتواند به درستی زمان تعویض دنده را تشخیص دهد؛ در نتیجه ممکن است ماشین تقه بزند (ضربه در تعویض دندهها) یا دنده به موقع سبک و سنگین نشود. اما در نسخه دندهای، این مشکل بیشتر خودش را در ریپ زدن و خاموش شدن هنگام نیمکلاچ کردن نشان میدهد.
تشخیص از مپ سنسور و پدال گاز
گاهی اوقات علائمی که بالاتر گفتیم مربوط به قطعه دیگری است، نه سنسور دریچه گاز! مکانیک حرفهای کسی است که اینها را تفکیک کند:
- مپ سنسور (MAP Sensor): اگر کثیف شود، اطلاعات فشار هوای منیفولد اشتباه به ECU میرود و ماشین کپ میکند. برای بررسی دقیقتر، علائم خرابی سنسور مپ جک S5 را بخوانید.
- سنسور پدال گاز: دقیقاً همان علائم دریچه گاز را دارد. دیاگ زدن مشخص میکند خطای ثبت شده مربوط به “پدال” است یا “دریچه”.
- اورینگ دریچه گاز و منیفولد: اگر این واشرهای پلاستیکی خشک شوند، هوا از بیرون نشت میکند و دور موتور بیدلیل بالا میرود (هوا کشیدن موتور).
چه زمانی به تعمیرگاه مراجعه کنیم؟
اگر دور موتور خودروی شما روی دورهای بالا گیر کرد (مثلا ۳۰۰۰ دور) و با رها کردن پدال گاز پایین نیامد، به هیچ وجه به رانندگی ادامه ندهید. این حالت خطر تصادف به همراه دارد و فشار مضاعفی به سیستم ترمز و گیربکس میآورد.
اقدام اضطراری: ۱. خونسردی خود را حفظ کنید. ۲. دنده را در حالت خلاص (N) قرار دهید. ۳. خودرو را به حاشیه امن خیابان هدایت کنید. ۴. موتور را خاموش کرده و پس از چند دقیقه سر باتری منفی را برای ۱۰ دقیقه باز کنید. ۵. اگر پس از اتصال مجدد مشکل پابرجا بود، با امداد خودرو تماس بگیرید.
سوالات متداول
در اکثر مدلهای جک با دریچه گاز برقی، سنسور به صورت پرس شده و یکپارچه با مجموعه دریچه گاز و موتور الکتریکی آن است. بنابراین معمولاً در صورت خرابی کامل الکترونیکی، باید کل مجموعه تعویض شود.
بهتر است هر ۳۰ الی ۴۰ هزار کیلومتر، همزمان با تعویض شمعها و سرویسهای دورهای، دریچه گاز با اسپری مخصوص (انژکتورشور) و دستمال تمیز شود.
بله! در جک S5 بعد از شستشوی دریچه گاز، تعویض آن یا حتی درآوردن طولانی مدت سر باتری، کامپیوتر خودرو زاویه صفرِ دریچه را گم میکند. باید با دستگاه دیاگ مخصوص، پروسه کالیبره کردن یا همان آداپتیشن انجام شود تا ماشین نرم گاز بخورد.
این کد خطا مستقیماً به معنای “ورودی ولتاژ پایین مدار سنسور موقعیت دریچه گاز / پدال” است. در این حالت باید سیمکشی و سوکت بررسی شود.
قطعا. وقتی ECU نداند دریچه چقدر باز است، برای جلوگیری از خاموش شدن موتور، معمولاً دستور پاشش سوخت بیشتری (Rich mixture) را به انژکتورها میدهد که باعث بوی خامسوزی و بالا رفتن مصرف بنزین میشود.
برای بررسی سایر دلایل افزایش مصرف، علت بالا رفتن مصرف سوخت جک S5 را بخوانید.
جمعبندی

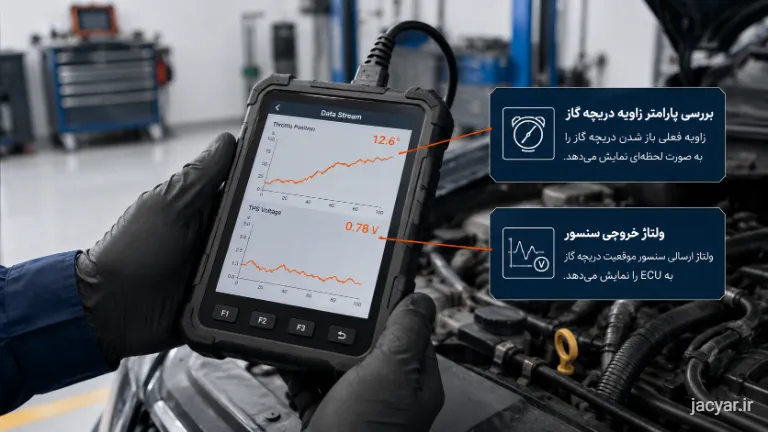

خرابی سنسور دریچه گاز در جک S5 یک ایراد شایع اما کاملاً قابل حل است. مهمترین اصل در رفع این مشکل، پرهیز از قطعهعوضکنیِ کورکورانه است. یک دیاگ تخصصی، خواندن پارامترهای زنده (Live Data) و در گام اول، شستشوی اصولیِ دریچه گاز و سوکتها، میتواند جلوی هزینههای چند ده میلیونی شما را بگیرد.
ما در مجله جک یار همواره تلاش میکنیم تا شما را به یک مالک آگاه تبدیل کنیم تا در مراجعه به تعمیرگاهها، دقیقاً بدانید چه اتفاقی در زیر کاپوت ماشینتان در حال رخ دادن است.
نوبت شماست! آیا تا به حال در جک S5 خود با مشکل گاز نخوردن، کپ کردن یا نوسان دور موتور مواجه شدهاید؟ تجربه شما از تعمیر این مشکل چه بوده است؟ حتماً در بخش نظرات پایین همین صفحه، تجربیات خود را با ما و دیگر جکسواران به اشتراک بگذارید تا همه از آن استفاده کنند.
