علائم خرابی واترپمپ در خودروی جک S5 شامل مواردی همچون بالا رفتن ناگهانی و غیرعادی آمپر آب، مشاهده نشتی ضد یخ در سمت شاگرد زیر خودرو، شنیده شدن صدای ناله یا ساچمهسایی از سمت تسمهها و افت مداوم سطح مایع خنککننده است. موتور توربوشارژ این خودرو به شدت به دمای کاری حساس است و واترپمپ به عنوان قلب مدار خنککاری، وظیفه به جریان انداختن مایع خنککننده را دارد. بیتوجهی به این نشانهها میتواند در زمان کوتاهی به سوختن واشر سرسیلندر، تاب برداشتن سرسیلندر و در نهایت گیرپاژ کامل موتور منجر شود.
یکی از مکانیکهای باسابقه و قدیمی بازار چراغبرق تهران در خصوص اهمیت این قطعه میگوید:
«واترپمپ مثل قلب موتور میمونه؛ اگه نبضش بزنه و آب رو درست بچرخونه، موتور توربو صد هزار کیلومتر آخ نمیگه. اما امان از روزی که فیبر و فنرش رد کنه یا پروانهش هرز بشه؛ اونوقت توی چشم بههمزدن آمپر میچسبونه به سقف و باید چند ده میلیون خرج واشر و سرسیلندر کنی.»
سلام و درود به همه همراهان عزیز مجله تخصصی جک یار؛ مرجع جامع فنی، عیبیابی و بررسی راهکارهای نگهداری از خودروهای جک در ایران. در این راهنمای فوقتخصصی و عمیق، قصد داریم تمام خرابیهای رایج واترپمپ جک S5 (مدلهای ۲.۰ لیتری دندهای، اتوماتیک توربو و ۱.۵ لیتری GDI)، دلایل فنی استهلاک، روشهای تست خانگی و تجربیات بازار قطعات را بدون پیچیدگیهای بیمورد بررسی کنیم.
جدول عیبیابی و راهنمای واترپمپ جک S5
| نشانه و علامت خرابی | علت فنی احتمالی | قطعه مرتبط در مدار | نحوه مواجهه و اقدام اولیه |
| بالا رفتن سریع آمپر آب در حرکت | خورده شدن پروانهها یا هرز شدن شفت واترپمپ | واترپمپ / ترموستات | توقف سریع در جای امن، روشن کردن بخاری و بررسی رادیاتور |
| مشاهده نشتی ضد یخ زیر سمت شاگرد | خراب شدن فیبر و فنر (Mechanical Seal) | پوسته واترپمپ / کاسهنمد | بررسی سوراخ تخلیه و تعویض کامل مجموعه واترپمپ |
| صدای جیرجیر، قژقژ یا ساچمهسایی | خشک شدن گریس یا خرد شدن بلبرینگ داخلی | بلبرینگ واترپمپ / تسمهها | بررسی لقی فولی و تعویض پیشگیرانه قبل از قفل کردن |
| سرد شدن باد بخاری در حالت درجا | افت فشار پمپاژ آب به دلیل سائیدگی پروانهها | واترپمپ / رادیاتور بخاری | گاز دادن خفیف؛ اگر باد گرم شد، واترپمپ ضعیف شده است |
| خروج بخار و بوی شیرین ضد یخ | نشتی شدید مایع روی اگزوز یا داغی بلوک | واترپمپ / شلنگهای رابط | خاموش کردن موتور پس از خنک شدن اولیه و بکسل به تعمیرگاه |

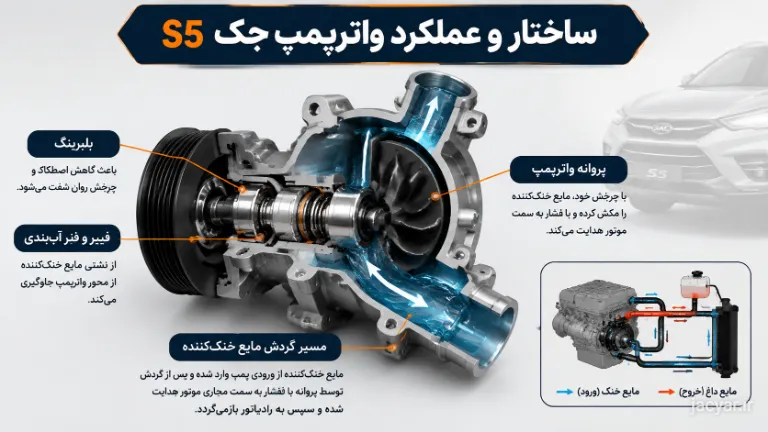

واترپمپ چیست و چه وظیفهای دارد؟
قطعه واترپمپ یا همان پمپ آب، یک قطعه دورانی مکانیکی است که وظیفه اصلی آن به جریان انداختن (سیرکولاسیون) مایع خنککننده شامل ترکیب ضدیخ و آب مقطر در مجاری بلوک سیلندر، سرسیلندر، سیستم خنککننده توربوشارژر و رادیاتور خودرو است.
در موتور توربوشارژ جک S5، به دلیل دمای کاری بسیار بالای محفظه احتراق و توربو، گردش مداوم مایع خنککننده اهمیت دوچندانی دارد. واترپمپ نیروی چرخشی خود را از طریق میللنگ و توسط تسمه جانبی (تسمه دینام و کولر) دریافت میکند. با چرخش فولی، شفت داخلی و پروانه واترپمپ به گردش درآمده و مایع خنکشده را از خروجی پایین رادیاتور مکش کرده و با فشار به سمت مجاری دور سیلندر روانه میسازد. این مایع گرمای موتور را جذب کرده و مجدداً جهت خنکسازی به رادیاتور بازمیگردد.

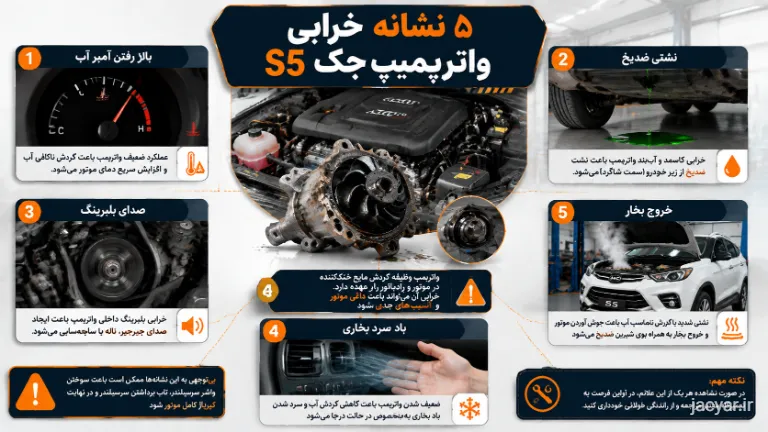

نشانههای خرابی واترپمپ جک S5
۱. داغ کردن ناگهانی و بالا رفتن آمپر آب
مشهودترین علامت خرابی واترپمپ، بالا رفتن آمپر آب از خط نرمال (وسط) و نزدیک شدن به محدوده قرمز است. این مشکل زمانی رخ میدهد که پروانههای داخلی واترپمپ به دلیل پوسیدگی بپوسند یا شفت اصلی هرز بچرخد. در این حالت با وجود پر بودن منبع، آب در موتور نمیچرخد.
برای بررسی سایر دلایل این مشکل، بالا رفتن آمپر آب در S5 را هم بخوانید.
۲. نشتی قطرهای یا مداوم مایع خنککننده
روی بدنه و پوسته واترپمپ، مجرای کوچکی قرار دارد که به آن «سوراخ تخلیه» میگویند. وقتی قطعه آببندی داخلی (فیبر و فنر) خراب میشود، برای جلوگیری از ورود آب به داخل بلبرینگ و قفل کردن آن، مایع خنککننده از این سوراخ چکهچکه بیرون میریزد. اگر زیر سمت شاگرد خودرو قطرات سبز، قرمز یا زرد دیدید، واترپمپ خراب شده است.
اگر سطح مایع بدون دلیل مشخص پایین میآید، کم شدن آب رادیاتور جک S5 را هم بررسی کنید.
۳. صدای غیرعادی (ساچمهسایی یا ناله) از سمت تسمهها
بلبرینگ واترپمپ وظیفه تسهیل چرخش شفت را دارد. در صورت نفوذ آب به بلبرینگ یا تمام شدن گریس آن، صدای جیرجیر، قژقژ یا ساچمهسایی شنیده میشود. این صدا با گاز دادن و بالا رفتن دور موتور تیزتر و شدیدتر خواهد شد.
۴. افت عملکرد بخاری خودرو در دور درجا
اگر پروانههای واترپمپ دچار خوردگی شده باشند، فشار ایجادشده در دورهای پایین (درجا کار کردن موتور) برای فرستادن آب به رادیاتور بخاری داخل کابین کافی نیست. در نتیجه باد بخاری سرد میشود، اما به محض گاز دادن و حرکت، کمی گرم میگردد.
۵. خروج بخار از کاپوت و بوی شیرین ضد یخ
در صورت نشتی شدید از پوسته یا سوراخ تخلیه، مایع خنککننده روی قطعات داغ اگزوز یا بلوک موتور میریزد و بخار سفیدرنگ همراه با بوی خاص و شیرین ضد یخ در فضای کاپوت پیچیده میشود.
راهکارهای پیشگیری
- عدم تعویض به موقع یا استفاده از آب معمولی:
ریختن آب شیر یا آبهای غیرمقطر باعث ایجاد رسوب، خوردگی و زنگزدگی پروانههای فلزی یا پلاستیکی واترپمپ میشود.
راهکار: استفاده مداوم از ترکیب ۵۰٪ ضد یخ استاندارد و ۵۰٪ آب مقطر خالص. - سفت بودن بیش از حد تسمه دینام و کولر:
اگر تسمه بیش از حد مجاز کشیده شود، فشار شعاعی زیادی به شفت و بلبرینگ واترپمپ وارد شده و باعث گشاد ساختن جای بلبرینگ و لقی آن میشود.
راهکار: چک کردن میزان سفت بودن تسمه و عملکرد سفتکن اتوماتیک توسط مکانیک. - استهلاک طبیعی فیبر و فنر:
این قطعه آببندی داخلی یک قطعه مصرفی است و بر اثر کارکرد مداوم و حرارت بالا پس از چند سال خشک شده و خاصیت کشسانی خود را از دست میدهد.
راهنمای تست و عیبیابی توسط مالک خودرو
هشدار ایمنی بسیار مهم: هنگامی که موتور خودرو داغ است، به هیچ عنوان درب منبع انبساط یا درب رادیاتور را باز نکنید. خطر سوختگی شدید وجود دارد.
- تست مقوای سفید در پارکینگ: شب هنگام یک تکه مقوای تمیز و سفید زیر سمت شاگرد (زیر محل قرارگیری تسمه دینام) بگذارید. صبح مقوا را بررسی کنید؛ اگر لکههای رنگی ضد یخ روی آن بود، واترپمپ نشتی دارد.
- تست دستی لقی فولی (در حالت کاملاً سرد و خاموش): وقتی موتور خنک است، فولی واترپمپ را با دست بگیرید و به بالا و پایین یا عقب و جلو حرکت دهید. وجود هرگونه لقی محسوس نشانه خرابی بلبرینگ است.
- تست دمای شلنگهای رادیاتور: پس از گرم شدن کامل موتور، با رعایت ایمنی کامل، شلنگ ورودی (بالا) و خروجی (پایین) رادیاتور را لمس کنید. اگر شلنگ بالا فوقالعاده داغ و شلنگ پایین خنک باشد در حالی که آمپر آب بالاست، آب توسط واترپمپ سیرکوله نمیشود.
تجربه تعمیرکاران
یکی از استادکاران باسابقه در بازار لوازم یدکی و تعمیرگاههای خودروهای چینی میگوید:
«توی جک S5های اتومات خیلی وقتها راننده فکر میکنه چون آمپر آب بالا رفته حتماً فن خراب شده یا ترموستات قفل کرده. چند بار ترموستات عوض میکنه ولی بازم ماشین داغ میکنه. وقتی واترپمپ رو باز میکنیم میبینیم پروانه کلاً آب شده یا خورده شده و شبیه بشقاب صاف شده! نکتۀ دیگه اینکه موقع خرید واترپمپ جک S5 حتماً جنس اصلی با لیبل شرکتی بگیرید؛ قطعات متفرقه بعد از ده هزار کیلومتر فیبر و فنر رد میکنن و دوباره هزینهساز میشن.»
تفاوت عملکرد در نسخههای جک S5
- مدل ۲.۰ لیتری دندهای و اتوماتیک توربو:
در این مدلها واترپمپ بار سنگینی بر دوش دارد، زیرا خنککاری مجموعه توربوشارژر نیز به چرخش صحیح مایع در مدار وابسته است. - مدل ۱.۵ لیتری توربو (GDI):
این موتورها به دلیل پاشش مستقیم سوخت، دمای احتراق به مراتب بالاتری دارند. سیستم خنککاری و واترپمپ در این مدلها حساسیت فوقالعاده بالاتری دارد و هرگونه افت فشار آب میتواند به سرعت به رینگها و سرسیلندر آسیب بزند.
قطعات مرتبط که باید بررسی شوند
هنگام تعویض واترپمپ جک S5، برای جلوگیری از دوبارهکاری و پرداخت اجرت مجدد، بررسی قطعات زیر الزامی است:
- ترموستات: خرابی ترموستات و باز نشدن آن فشار کاذب پشت واترپمپ ایجاد کرده و فیبر و فنر قطعه نو را خراب میکند.
- برای تشخیص این قطعه، نشانههای خرابی ترموستات S5 را بخوانید.
- تسمه دینام و سفتکن: سلامت تسمه و میزان سفتی آن برای طول عمر بلبرینگ واترپمپ جدید حیاتی است.
- درب منبع انبساط: این درب فشار مدار خنککاری را تنظیم میکند. در صورت خراب بودن سوپاپ آن، آب تبخیر شده و سیستم داغ میکند.
زمان مراجعه به تعمیرکار
در صورت مشاهده هر یک از شرایط زیر، ادامه رانندگی خطرناک بوده و باید فوراً به تعمیرگاه مراجعه کنید:
- بالا رفتن آمپر آب از خط وسط و عدم کاهش آن با روشن شدن فنها.
- مشاهده نشتی شدید ضد یخ زیر خودرو.
- شنیده شدن صدای شدید ساچمهسایی از سمت تسمهها.
برای آشنایی با سایر عوامل افزایش دمای موتور، داغ شدن جک S5 را هم بررسی کنید.
اقدام پیشنهادی اضطراری
- خودرو را در اولین جای امن توقف کرده و در حالت درجا بگذارید (خاموش نکنید، مگر اینکه آب کاملاً تخلیه شده باشد).
- بخاری خودرو را روی آخرین درجه حرارت و بالاترین دور فن بگذارید تا گرمای موتور تخلیه شود.
- کاپوت را بالا بزنید تا جریان هوا افزایش یابد.
- از ریختن آب روی بدنه داغ موتور خودداری کنید، چرا که موجب ترک خوردن سرسیلندر میشود.
- در صورت تخلیه کامل آب، موتور را خاموش کرده و با امداد خودرو تماس بگیرید.
سوالات متداول
به طور معمول بین ۷۰,۰۰۰ تا ۹۰,۰۰۰ کیلومتر است، اما در صورت عدم استفاده از ضد یخ مرغوب این میزان کاهش مییابد.
خیر، واترپمپ جک S5 به صورت یک مجموعه کامل و پرسشده عرضه میشود و تعویض قطعات داخلی آن توصیه نمیشود.
این صدا معمولاً ناشی از خراب شدن بلبرینگ داخلی یا ریختن ضدیخ روی تسمهها به دلیل نشتی است.
بله، توربوشارژر جک S5 برای خنکسازی از آب موتور استفاده میکند و عدم گردش آب باعث بالا رفتن شدید دمای توربو میشود.
استفاده بیش از حد از چسب واشرساز توصیه نمیشود، زیرا اضافه چسب کنده شده و مجاری رادیاتور را مسدود میکند. استفاده از واشر اصلی با مقدار بسیار کم چسب کافی است.
جمعبندی
واترپمپ یکی از مهمترین قطعات حیاتی در حفظ سلامت موتور توربوشارژ جک S5 است. با چک کردن منظم سطح آب، استفاده از ضدیخ پایه آلی و توجه به صداهای غیرعادی میتوانید از بروز خسارات سنگین جلوگیری کنید.
