از کار افتادن سیستم خنککننده در خودروهای توربوشارژ مثل جک S5 فقط یک نقص فنی ساده نیست، بلکه میتواند در کوتاهترین زمان ممکن باعث سوزاندن واشر سرسیلندر یا حتی گیرپاژ کردن موتور شود. موتورهای توربو به دلیل دمای کاری بالا، حساسیت فوقالعادهای به نوسانات دما دارند و کوچکترین اختلال در عملکرد فن رادیاتور، آمپر آب را به خط قرمز نزدیک میکند. در این مقاله تخصصی از مجله خودرویی جک یار—مرجع تخصصی عیبیابی و نگهداری خودروهای جک در ایران—به بررسی صفر تا صد علت کار نکردن فن رادیاتور جک S5، قطعات درگیر، تستهای خانگی و تجربیات بازار میپردازیم.
به قول یکی از استاتید قدیمی و مکانیکهای باسابقه بازار چراغبرق تهران:
«موتور توربو مثل آدم داغکرده میمونه؛ اگه فنش موقعش نزنه، اول واشر رد میکنه، بعدش نقدینگی صاحابماشینو با خودش میبره! فن جک S5 شوخیبردار نیست.»
عیبیابی فن رادیاتور جک S5
| نشانه و علامت مشکل | علت احتمالی اصلی | قطعه مرتبط | اولویت بررسی |
| فن اصلاً روی هیچ دوری روشن نمیشود | سوختن فیوز یا رله، قطعی سیمکشی، سوختن موتور فن | فیوز/رله فن، سیمکشی، موتور فن | بالا (فوری) |
| فن فقط روی دور تند کار میکند (دور کند از کار افتاده) | خرابی مقاومت فن (مقاومت دور کند) | مقاومت پیشرادیاتور | متوسط |
| فن فقط با روشن کردن کولر کار میکند | خرابی فشنگی آب (سنسور دمای مایع خنککننده) | سنسور ECT / فشنگی آب | متوسط |
| فن مدام کار میکند و خاموش نمیشود | چسبیدن پلاتین رله فن، خرابی سنسور دما یا ترموستات | رله فن، سنسور دما | کم |
| آمپر آب بالاست اما فن دیر روشن میشود | گیر کردن ترموستات، هوا گرفتن سیستم | ترموستات، درب رادیاتور | بالا |
علائم خراب شدن فن رادیاتور
تشخیص به موقع کار نکردن فن دور کند یا دور تند جک S5 مانع از بروز خسارتهای سنگین میشود. مهمترین نشانهها عبارتند از:
- بالا رفتن غیرطبیعی آمپر آب در ترافیک: در حالت حرکت معمولی دما نرمال است، اما به محض توقف در ترافیک، آمپر بالا میرود.
- روشن نشدن فن هنگام روشن کردن کولر: در جک S5، با فعال کردن سیستم تهویه (کولر)، فن باید بلافاصله روی دور کند یا تند شروع به کار کند.
- شنیده شدن صدای غیرعادی یا تقتق از جلوی خودرو: نشانه تاب برداشتن پروانه یا خرابی بوش و بلبرینگ موتور فن.
- خروج بخار از درب مخزن انبساط: فشار شدید در مدار خنککننده به دلیل عدم کاهش دما توسط فن.
- روشن شدن چراغ چک خودرو: در برخی نسخهها، خطای سنسور دمای خنککننده یا رله فن توسط ECU ثبت شده و چراغ چک روشن میشود.
اگر این مشکل در ترافیک بیشتر دیده میشود، علت بالا رفتن آمپر آب جک S5 را هم بررسی کنید.

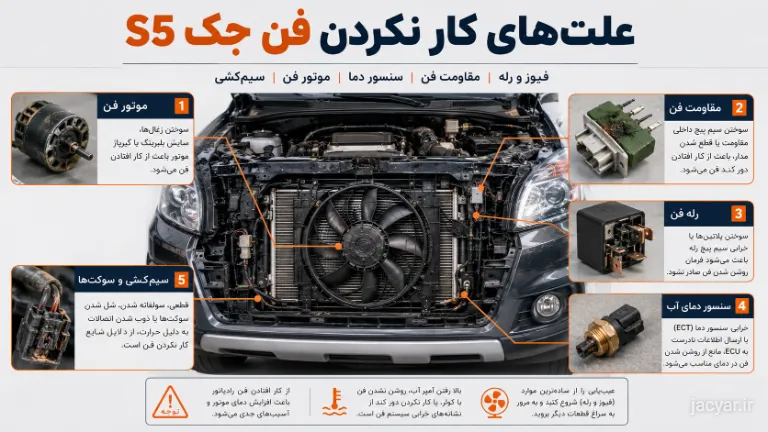

علتهای کار نکردن فن جک S5
سیستم خنککننده جک S5 از اجزای مختلفی تشکیل شده است. خرابی هر یک از این اجزا میتواند مدار برقی یا مکانیکی فن را مختل کند.
۱. سوختن فیوز یا خرابی رلههای فن
اصلیترین و شایعترین دلیل قطعی ناگهانی فن، سوختن فیوزهای مربوطه یا خال زدن پلاتینهای رله فن در جعبه فیوز داخل موتور است. جک S5 دارای رلههای مجزا برای دور کند و دور تند است.
- راه حل: بررسی چشمی فیوزها و تعویض رله فن با نمونه اصلی شرکتی.
۲. خرابی مقاومت فن
مقاومت فن وظیفه دارد با کاهش ولتاژ، سرعت دور کند فن را تنظیم کند. به دلیل عبور جریان بالا، این قطعه بسیار گرم شده و احتمال سوختن فنر یا مدار داخلی آن بالاست.
- راه حل: تست سلامت مقاومت با مولتیمتر یا تعویض آن در صورت قطعی مدار.
۳. خرابی سنسور دمای آب
سنسور دما اطلاعات میزان گرمای مایع خنککننده را به ایسییو (ECU) ارسال میکند. اگر این سنسور اعداد نادرست بفرستد، ایسییو فرمان روشن شدن فن را صادر نمیکند.
- راه حل: دیاگ زدن و بررسی پارامتر دمای آب؛ در صورت مغایرت، فشنگی تعویض شود.
۴. سوختن زغالها یا موتور فن
موتور فن یک الکتروموتور جریان مستقیم است. با گذشت زمان، زغالهای آن تمام شده یا کلکتور دچار سایش شدید میشود.
- راه حل: تعویض مجموعه موتور فن یا تعمیر تخصصی آن توسط باتریساز.
۵. قطعی در سیمکشی و سوکتها
سوکتهای متصل به موتور فن و مقاومت به دلیل مجاورت با گرمای شدید موتور، دچار ذوبشدگی، سولفاته یا شل شدن پایهها میشوند.
- راه حل: بازرسی چشمی سیمکشی و تعویض سوکتهای آسیبدیده.
خرابی ترموستات جک S5 نیز میتواند باعث اختلال در خنککاری شود.
نحوه کارکرد قطعات درگیر در سیستم فن
برای درک بهتر عملکرد سیستم، آشنایی با نقش قطعات کلیدی ضروری است:
- موتور و پروانه فن: هوا را از میان پرههای رادیاتور و کندانسور کولر عبور داده و دمای ضدیخ را کاهش میدهد.
- مقاومت فن: با ایجاد افت ولتاژ، امکان کارکرد فن در سرعت پایین (دور کند) را فراهم میکند تا استهلاک و صدای فن کاهش یابد.
- سنسور دمای آب (ECT): یک مقاومت تابع دما (NTC) است که با تغییر دمای آب، مقاومت الکتریکی آن تغییر کرده و ولتاژ برگشتی به ECU تغییر میکند.

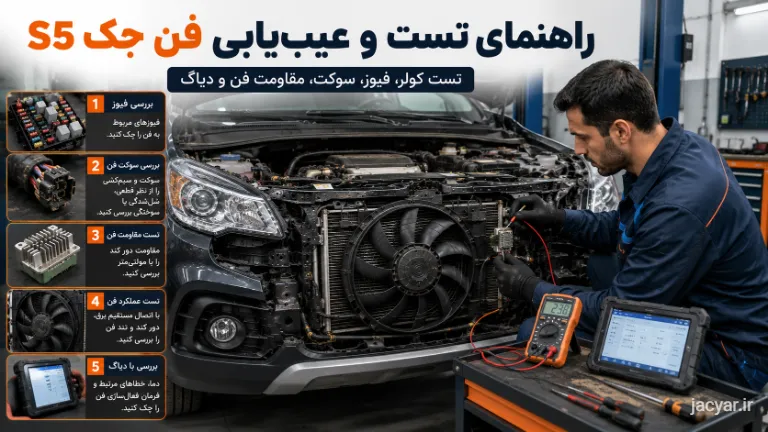

تست و عیبیابی توسط مالک خودرو
اگر در جاده یا ترافیک متوجه بالا رفتن آمپر آب شدید، چند تست اولیه و ساده را بدون دست زدن به قطعات حساس انجام دهید:
- تست کولر: کولر خودرو را روشن کنید. اگر فن بلافاصله روشن شد، نشان میدهد موتور فن و رله دور تند سالم هستند و احتمالاً سنسور دما یا مقاومت دور کند دچار مشکل شده است.
- بررسی چشمی فیوزها: جعبه فیوز داخل موتور را باز کنید و فیوز مربوط به فن (FAN HI / FAN LOW) را بررسی کنید تا پل فلزی داخل آن قطع نشده باشد.
- بررسی سوکت فن: مطمئن شوید سوکت متصل به پشت موتور فن شل نشده یا آثار سوختگی و آبشدگی روی پلاستیک آن وجود ندارد.
- تست چرخش دستی (در حالت موتور خاموش و سرد): وقتی موتور کاملاً خاموش و سرد است، با دست پروانه فن را بچرخانید. پروانه باید به راحتی و بدون گیرپاژ بچرخد.
تجربه تعمیرکاران و بازار ایران
یکی از مکانیکهای مطرح بازار شوش و چراغبرق تهران در مورد تجربه عیبیابی جک S5 میگوید:
«بیشتر صاحبای جک S5 زمانی میان مغازه که مقاومت دور کند فنشون سوخته. این ماشین چون توربو داره، فن زیاد زیر بار میره. خیلیا فکر میکنن موتور فن خرابه و بیدلیل هزینه سنگین تعویض موتور فن رو میدن، در حالی که با تعویض یه مقاومت دور کند یا سوکت آبشده، مشکل کلاً حل میشه. قطعه شرکتی اصلی بندازید تا چند سال خیالتون راحت باشه.»
در بازار قطعات یدکی ایران، استفاده از قطعات متفرقه یا بیکیفیت در مدار برقی جک S5 باعث ذوب شدن سریع پایه رلهها میشود. همیشه توصیه میشود از قطعات شرکتی مورد تایید کرمان موتور استفاده کنید.
تفاوت سیستم فن در نسخه های جک S5
سیستم خنککننده در نسخههای مختلف جک S5 تفاوتهای جزئی دارد:
- نسخه ۲.۰ لیتری دندهای و اتوماتیک: سیستم مدار فن پایه یکسانی دارد، اما در مدلهای اتوماتیک، به دلیل وجود خنککننده روغن گیربکس (گیربکس AL4/DCT)، بار گرمای سیستم بالاتر است و فنها ساعات بیشتری روی دور تند کار میکنند.
- نسخه ۱.۵ لیتری توربو (فیسلیفت / TGDI): در این نسخه، مدیریت دمای موتور توسط ECU به صورت دقیقتر انجام شده و زمانبندی فعالسازی دور کند و تند بر اساس فشار بوست توربو و دمای دقیقتر تنظیم میشود.
قطعات مرتبط که بایدبررسی شوند
هنگام عیبیابی نا کارآمدی فن، حتماً قطعات زیر را هم کنترل کنید تا از خرابی مجدد جلوگیری شود:
- ترموستات: اگر ترموستات قفل کند و آب گرم به رادیاتور نرسد، سنسور روی رادیاتور دمای واقعی را حس نکرده و فن روشن نمیشود. در این شرایط، علائم خرابی واترپمپ جک S5 هم نباید نادیده گرفته شود.
- درب رادیاتور و مخزن انبساط: عدم سوپاپزدن درست درب مخزن باعث افت فشار، جوش آمدن زودرس آب و اختلال در عملکرد سیستم خنککننده میشود.
- رادیاتور آب و کندانسور کولر: کثیفی، برگگرفتگی یا خم شدن پرههای رادیاتور مانع جریان هوا شده و فشار مضاعفی به فن وارد میکند.
برای بررسی بیشتر علائم خرابی واترپمپ جک S5 را هم مطالعه کنید.
زمان مراجعه به تعمیرکار
در صورت مشاهده هر یک از شرایط زیر، از ادامه مسیر خودداری کرده و سریعاً به تعمیرگاه مجاز یا مکانیک متخصص مراجعه کنید:
- بالا رفتن آمپر آب از اواسط درجه و نزدیک شدن به خط قرمز.
- روشن نشدن فن حتی پس از جوش آمدن آب یا روشن کردن کولر.
- شنیده شدن صدای سوت یا ناله شدید از موتور فن.
- مشاهده دود یا بوی سوختگی سیم از سمت جعبه فیوز یا پشت رادیاتور.
اقدام پیشنهادی اضطراری
اگر در حین رانندگی متوجه بالا رفتن آمپر آب و کار نکردن فن شدید:
- خودرو را متوقف کنید اما موتور را بلافاصله خاموش نکنید (اگر آب گردش دارد).
- بخاری خودرو را روی آخرین درجه گرما و بیشترین دور فن بگذارید؛ این کار بخش زیادی از گرمای موتور را از طریق رادیاتور بخاری تخلیه میکند.
- روی رادیاتور آب نریزید! تغییر دمای ناگهانی باعث ترک خوردن بلوک موتور یا سرسیلندر میشود.
- در صورت خاموش بودن فن، کاپوت را بالا بزنید تا گرمای محفظه موتور خارج شود و با امداد خودرو تماس بگیرید.
برای جلوگیری از مشکلات سیستم خنککننده، تعویض بهموقع آب رادیاتور و ضدیخ جک S5 را جدی بگیرید.
سوالات متداول
این مشکل معمولاً به دلیل خرابی سنسور دمای آب (فشنگی) یا قطعی مدار دور کند (سوختن مقاومت فن) رخ میدهد. هنگام روشن کردن کولر، ECU بدون توجه به دمای آب، فرمان روشن شدن فن را صادر میکند.
خیر، آمپراژ و پایه رلههای جک S5 باید دقیقاً مطابق با استاندارد کارخانه باشد. استفاده از رلههای نامرغوب باعث ذوب شدن جعبه فیوز میشود.
چسبیدن پلاتینهای داخل رله فن، خرابی سنسور دمای آب یا وجود خطا در سیستم ECU از دلایل اصلی خاموش نشدن فن پس از سرد شدن موتور است.
هزینه قطعه بسته به اصلی (شرکتی) بودن متفاوت است. توصیه میشود همیشه اجرت تعویض را همراه با بازرسی کامل سیمکشی و مقاومت در نظر بگیرید تا قطعه جدید مجدداً نسوزد.
بله، کار نکردن دور کند باعث میشود موتور تا زمان فعال شدن دور تند در دمای بالاتری کار کند که این امر استهلاک روغن، واشر سرسیلندر و قطعات توربو را به شدت افزایش میدهد.
جمعبندی
فن رادیاتور جک S5 قلب تپنده سیستم خنککننده این کراساوور محبوب است. بررسی دورهای مقاومت فن، رلهها و سطح مایع خنککننده، سادهترین راه برای جلوگیری از هزینههای سنگین تعمیر موتور است. با مشاهده کوچکترین تغییر در رفتار آمپر آب، عیبیابی را به تاخیر نیندازید.
از شما کاربران عزیز و همراهان مجله جک یار سپاسگزاریم که تا پایان این مقاله همراه ما بودید. آیا شما هم تجربه کار نکردن فن یا بالا رفتن آمپر آب در جک S5 را داشتهاید؟ علت مشکل ماشین شما چه بود؟ تجربیات و نظرات ارزشمند خود را در بخش دیدگاهها با ما و سایر مالکان جک در میان بگذارید.
